지멘스의 3D CAD 소프트웨어인 UG NX(현재는 Siemens NX로 불리는)는 제조업, 특히 금형 설계와 개발 분야에서 널리 사용되는 강력한 도구입니다.

이 중에서도 몰드 위자드(Mold Wizard)는 NX의 고급 모듈로, 금형 설계 프로세스를 더욱 간소화하고 효율적으로 관리할 수 있도록 지원합니다.

몰드 위자드(Mold Wizard)란?

몰드 위자드는 Siemens NX의 금형 설계를 위한 전문 모듈로, 복잡한 금형 설계 프로세스를 자동화하고 최적화하는 데 중점을 둡니다.

이 도구는 금형 설계 엔지니어가 필요한 모든 주요 기능을 제공하며, 이를 통해 설계의 정확성과 생산성을 크게 향상시킬 수 있습니다.

몰드위자드 주요 기능

1. 자동화된 금형 설계 프로세스
   몰드 위자드는 금형 설계에 필요한 복잡한 작업을 자동화하여 설계 시간이 크게 단축됩니다. 예를 들어, 금형의 코어와 캐비티를 자동으로 생성하고, 파팅 라인과 파팅 면의 정의를 쉽게 할 수 있습니다.
2. 부품 라이브러리
   몰드 위자드는 표준화된 부품 라이브러리를 제공하여, 금형 설계에 필요한 다양한 부품을 신속하게 배치할 수 있습니다. 이러한 부품들은 규격에 맞게 자동으로 조정되며, 사용자 정의 부품도 쉽게 추가할 수 있습니다.
3. 고급 해석 및 검증 기능
   몰드 위자드는 금형 설계 초기 단계에서부터 해석 및 검증을 수행할 수 있는 기능을 제공합니다. 이를 통해 설계 오류를 미리 발견하고 수정할 수 있어, 생산 단계에서의 문제를 최소화할 수 있습니다.
4. 맞춤형 설정 및 템플릿
   사용자 정의 템플릿과 설정을 통해 반복되는 작업을 간소화할 수 있습니다. 이를 통해 설계 표준을 유지하면서도 개별 프로젝트에 맞춤형으로 대응할 수 있습니다.
5. 통합 협업 환경
   NX 몰드 위자드는 팀 내의 여러 사용자가 동일한 프로젝트에서 협력할 수 있도록 통합된 협업 환경을 제공합니다. 이를 통해 설계 변경 사항을 실시간으로 공유하고, 프로젝트의 일관성을 유지할 수 있습니다.

몰드 위자드의 장점

• 효율성 향상: 자동화된 설계 프로세스를 통해 설계 시간을 대폭 단축하고, 반복 작업을 줄일 수 있습니다.
• 정확성 증가: 정교한 해석 및 검증 도구를 통해 초기 단계에서 설계 오류를 감지하고 수정할 수 있습니다.
• 유연한 사용자 정의: 다양한 사용자 정의 기능과 템플릿을 통해 프로젝트에 적합한 설계를 손쉽게 구성할 수 있습니다.
• 협업 강화: 팀원 간의 원활한 협업을 지원하여, 프로젝트의 일관성과 생산성을 유지합니다.

적용 분야

몰드 위자드는 특히 자동차, 전자, 소비재, 의료기기 등 다양한 산업 분야에서 널리 활용됩니다. 복잡한 금형 설계가 요구되는 상황에서, 몰드 위자드는 설계의 정확성, 효율성, 협업 능력을 향상시키는 데 필수적인 도구로 자리 잡고 있습니다.

3.1 코어 및 캐비티 생성

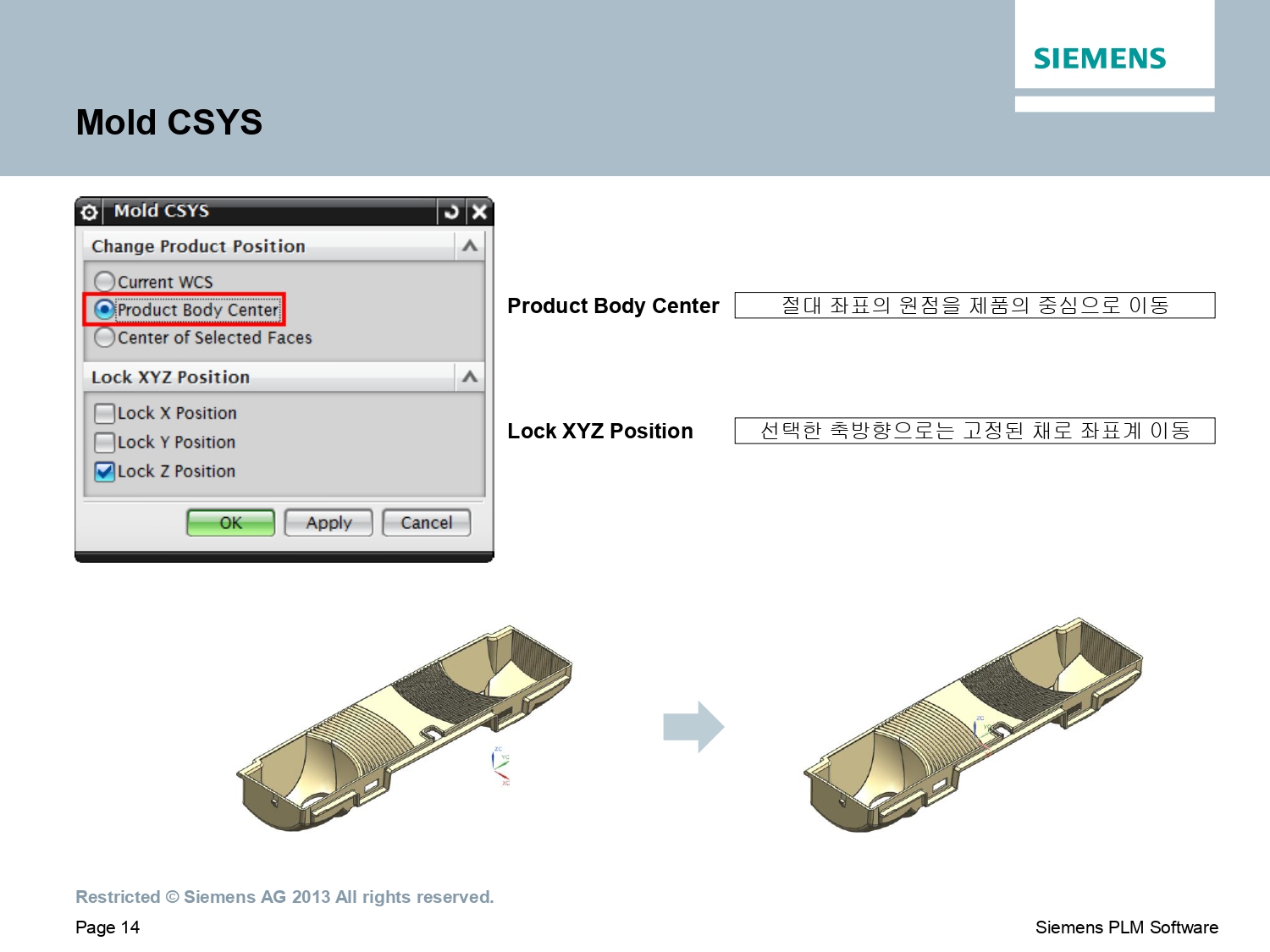

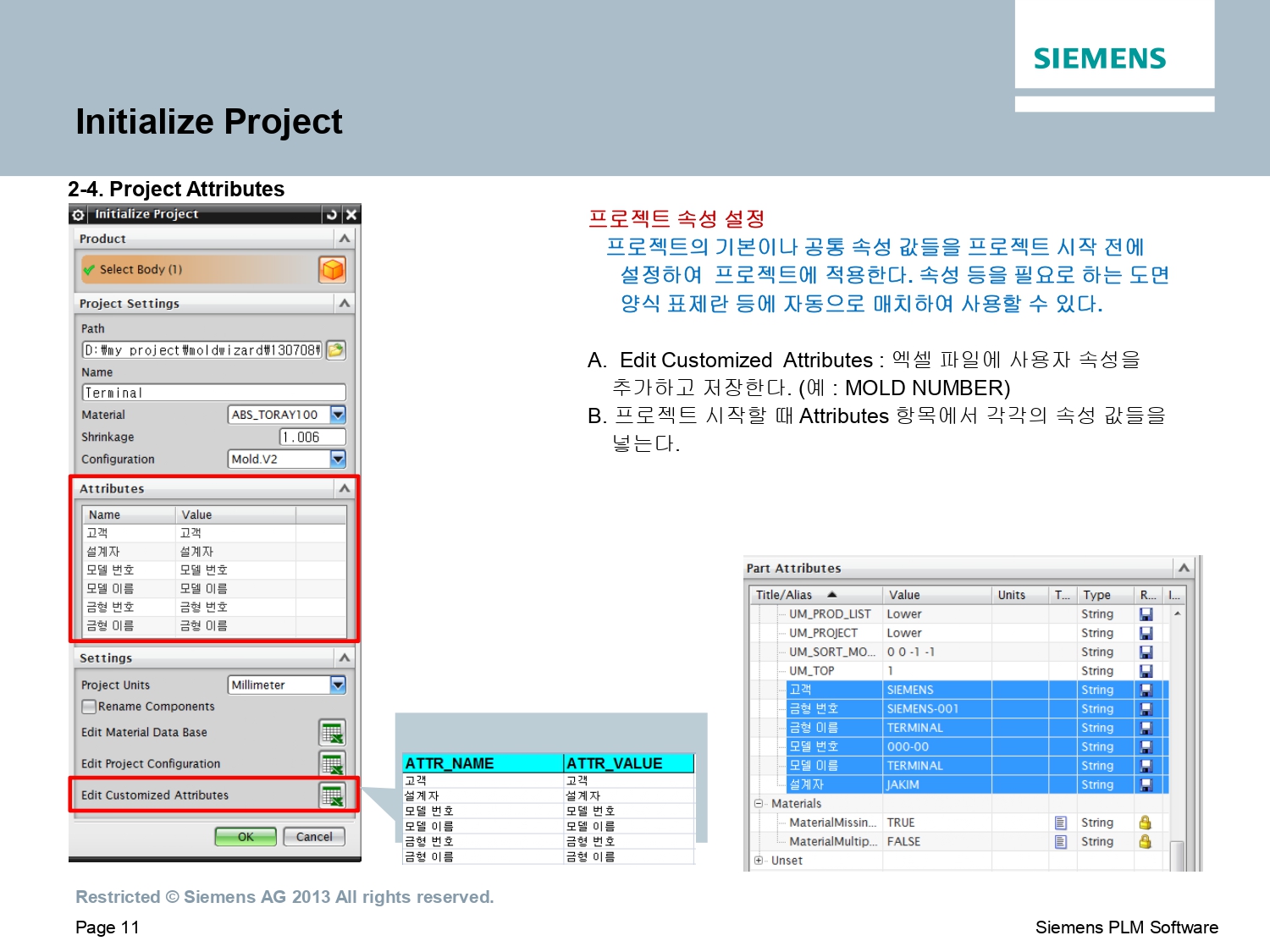

1. 부품 가져오기: 설계할 부품을 NX로 가져옵니다. 이 부품이 몰드의 코어와 캐비티를 형성할 기본 모델입니다.

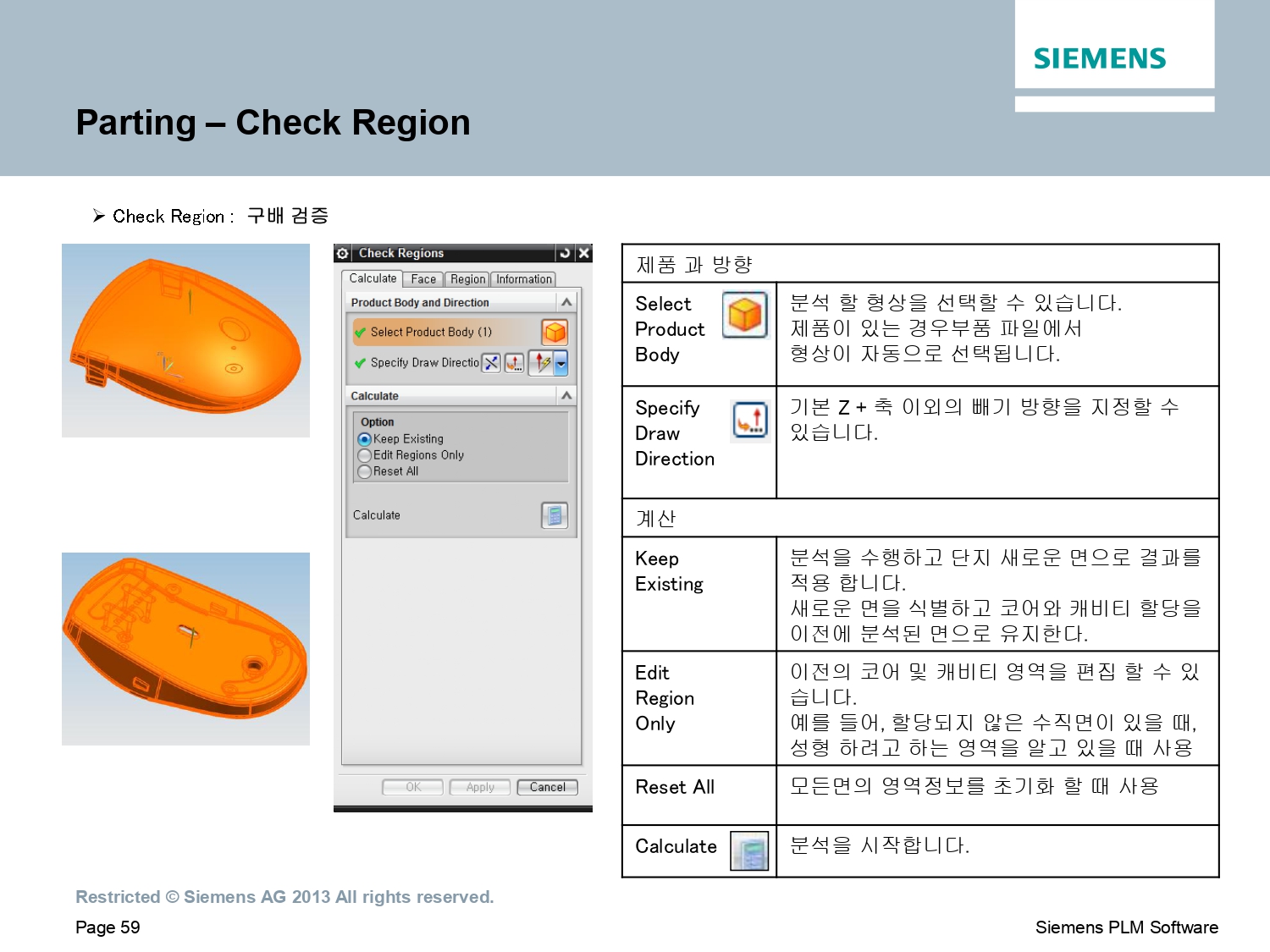

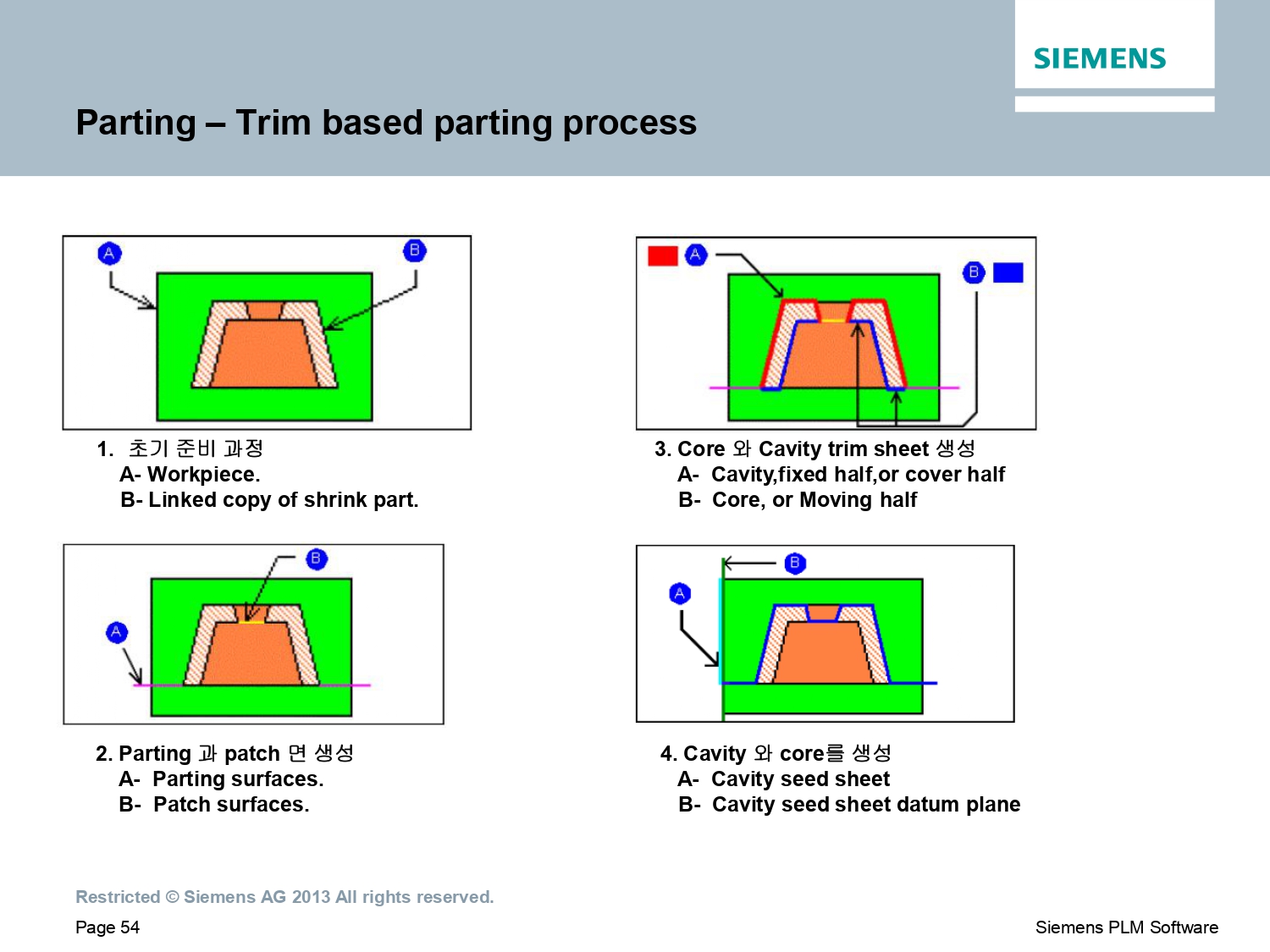

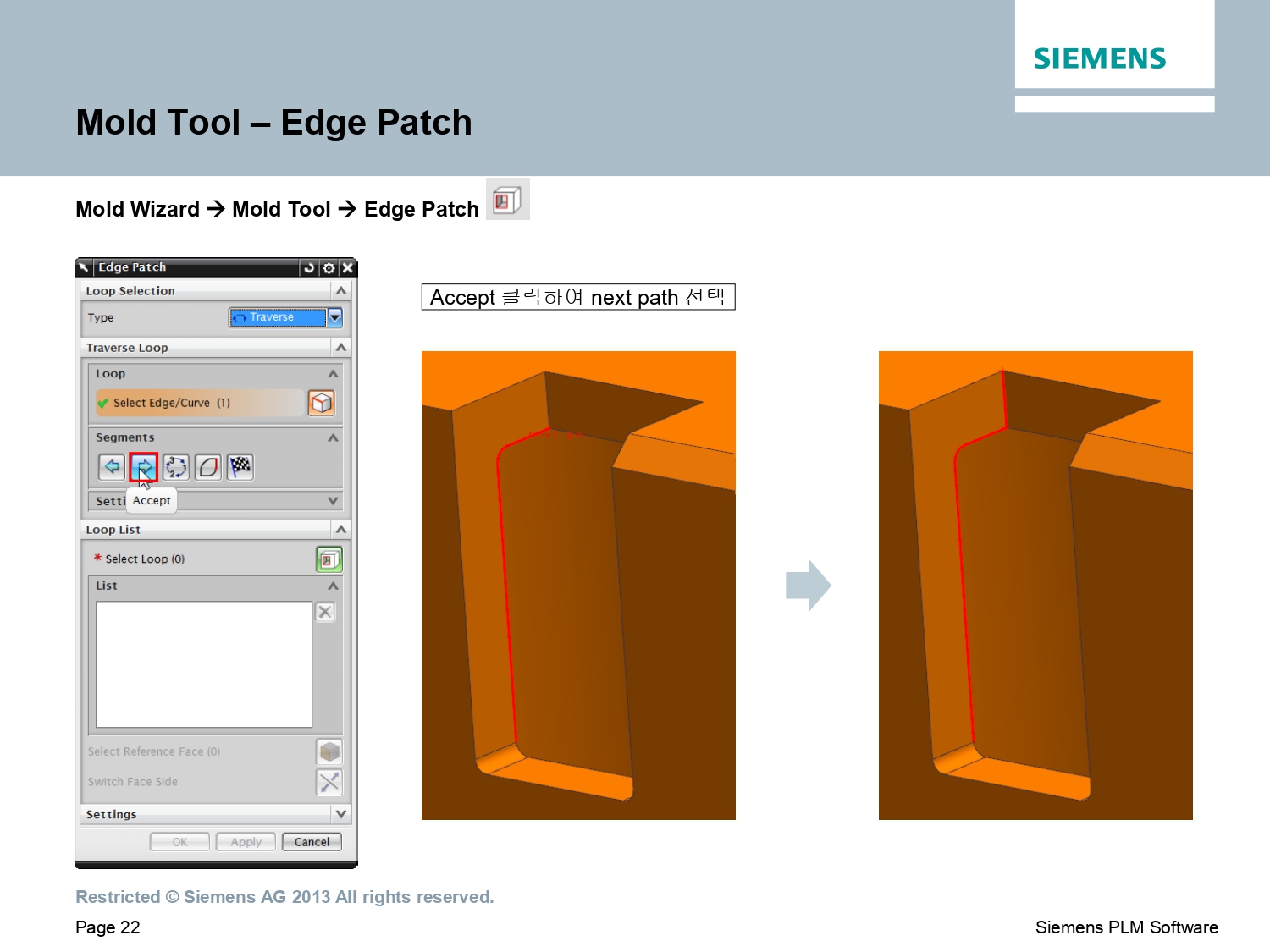

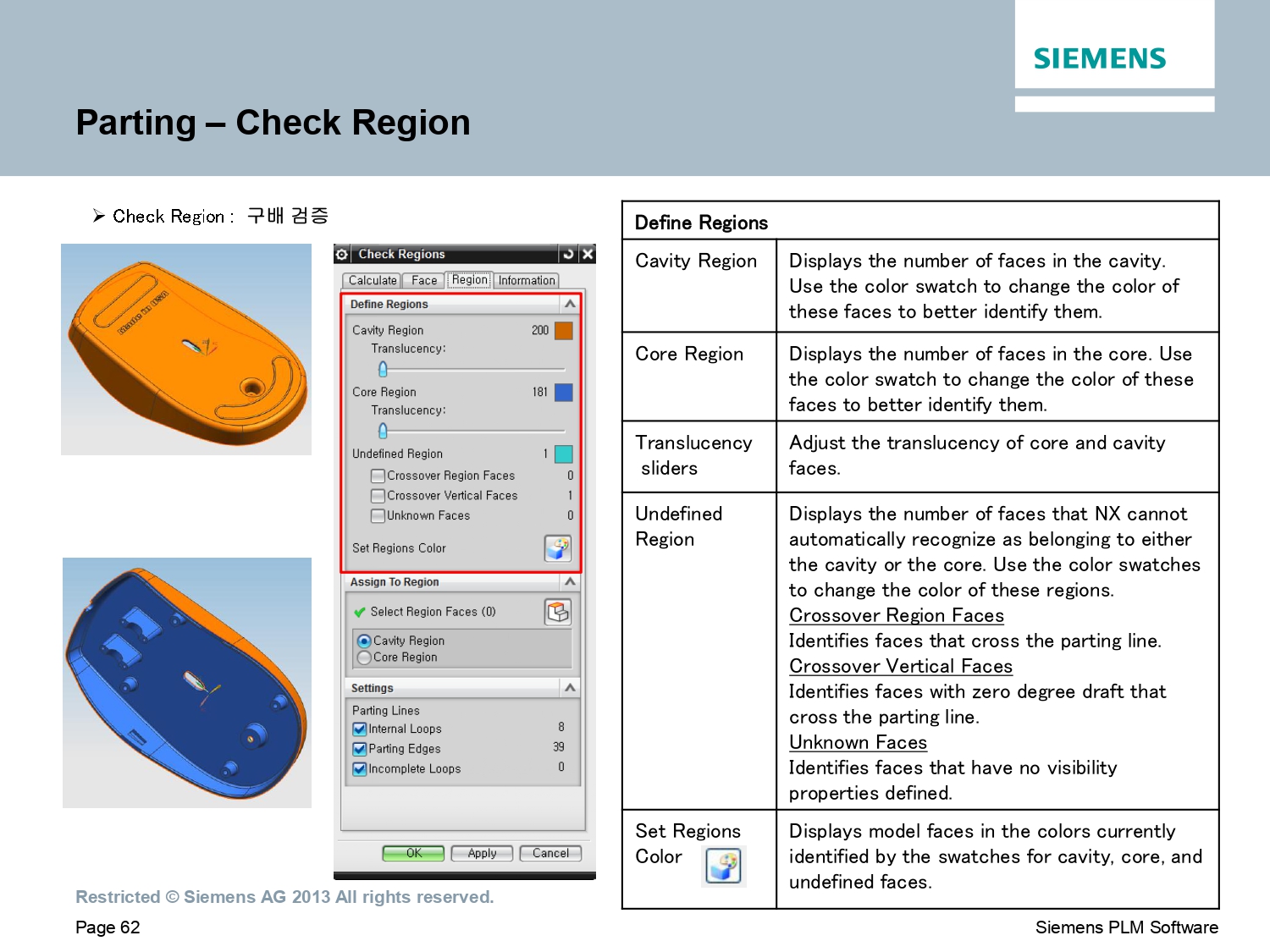

2. 파팅 라인 및 파팅 면 설정: 몰드 위자드의 자동 파팅 라인 탐지 기능을 사용하여 파팅 라인을 설정합니다. 이 과정은 부품의 복잡성에 따라 수동 조정이 필요할 수 있습니다.

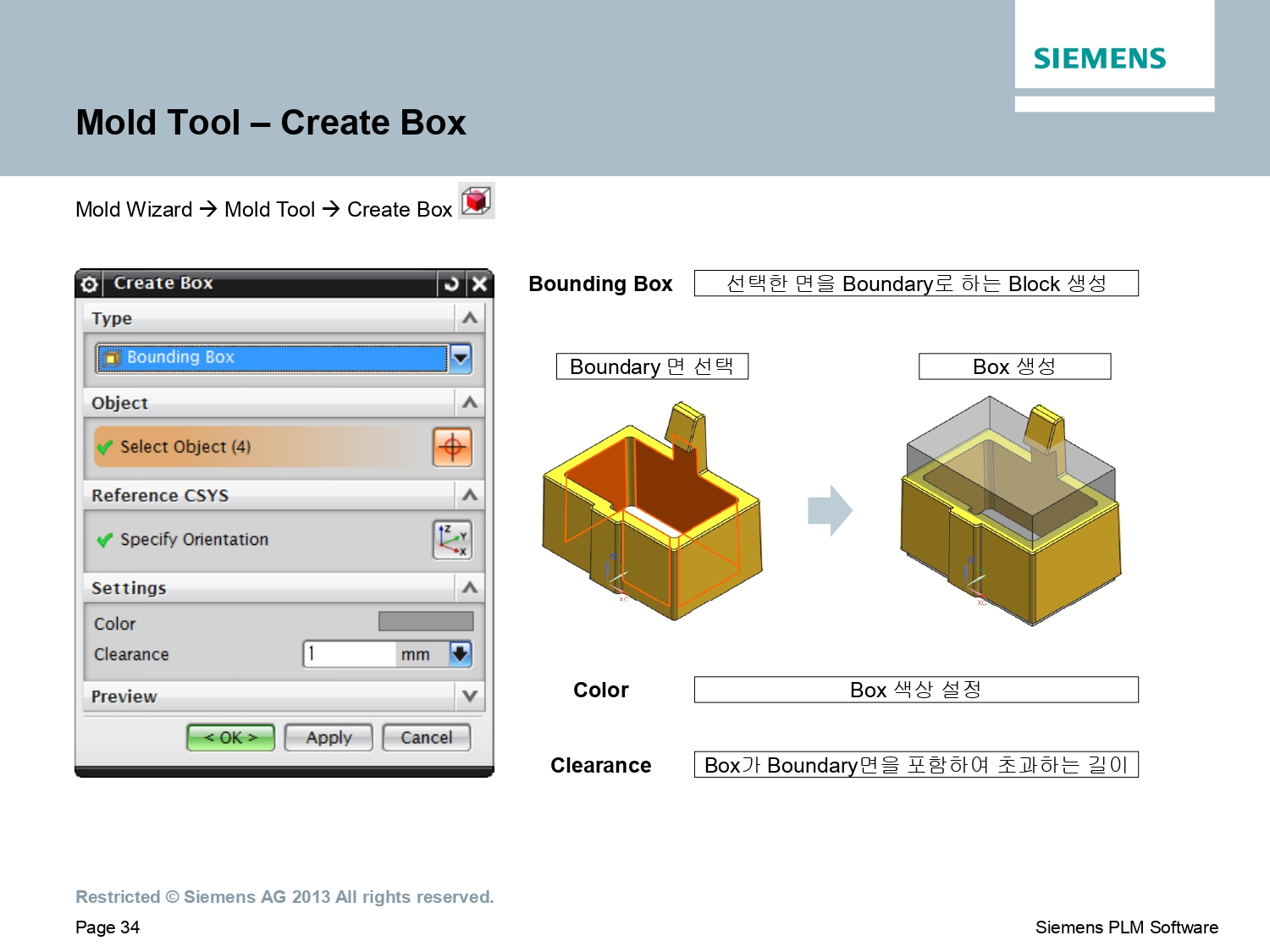

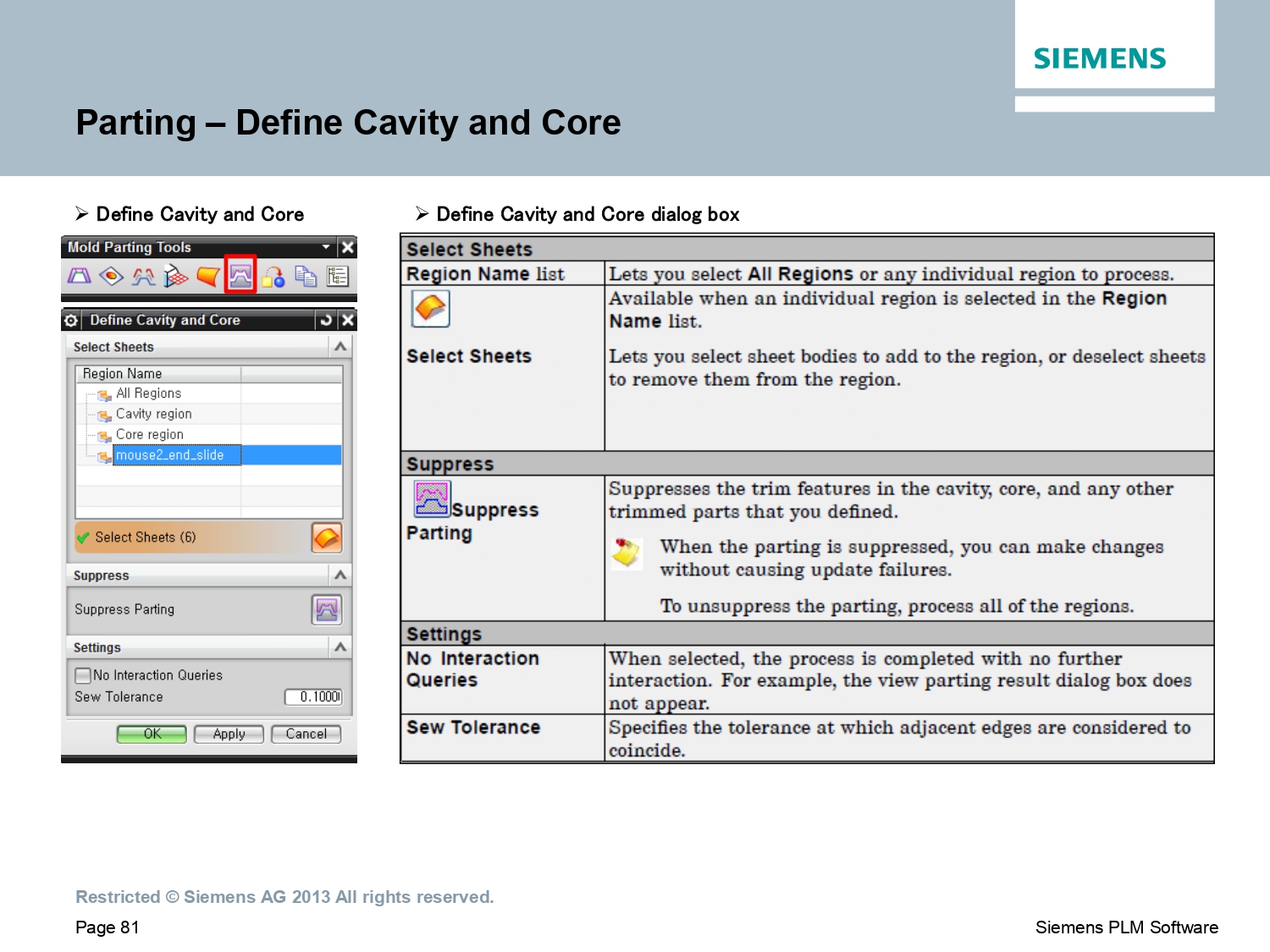

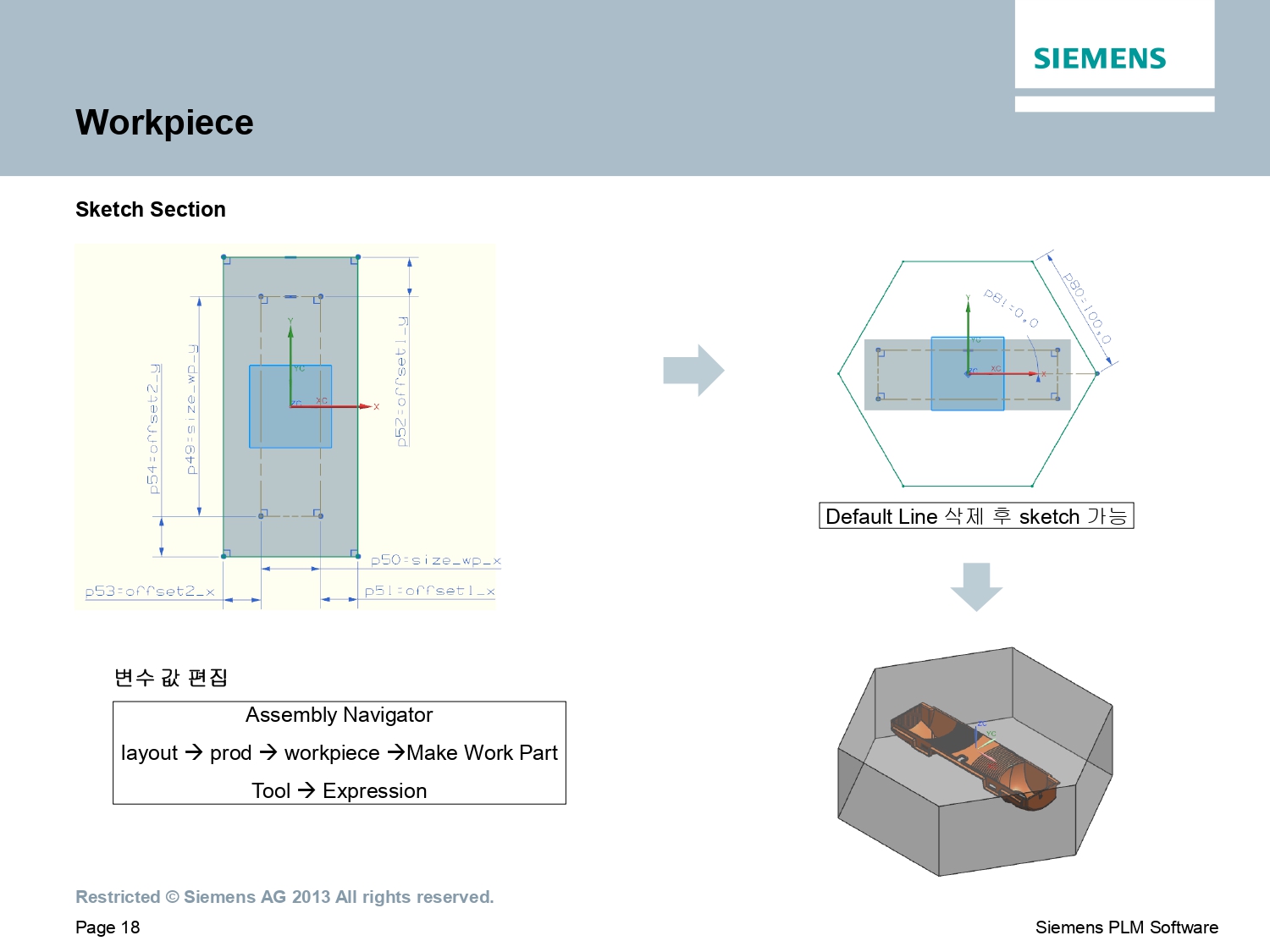

3. 코어 및 캐비티 생성: 파팅 라인과 파팅 면이 설정되면, 코어와 캐비티 블록을 자동으로 생성합니다. 몰드 위자드는 이 과정을 자동화하여 시간을 절약하고 정확성을 높입니다.

3.2 부품 라이브러리 사용

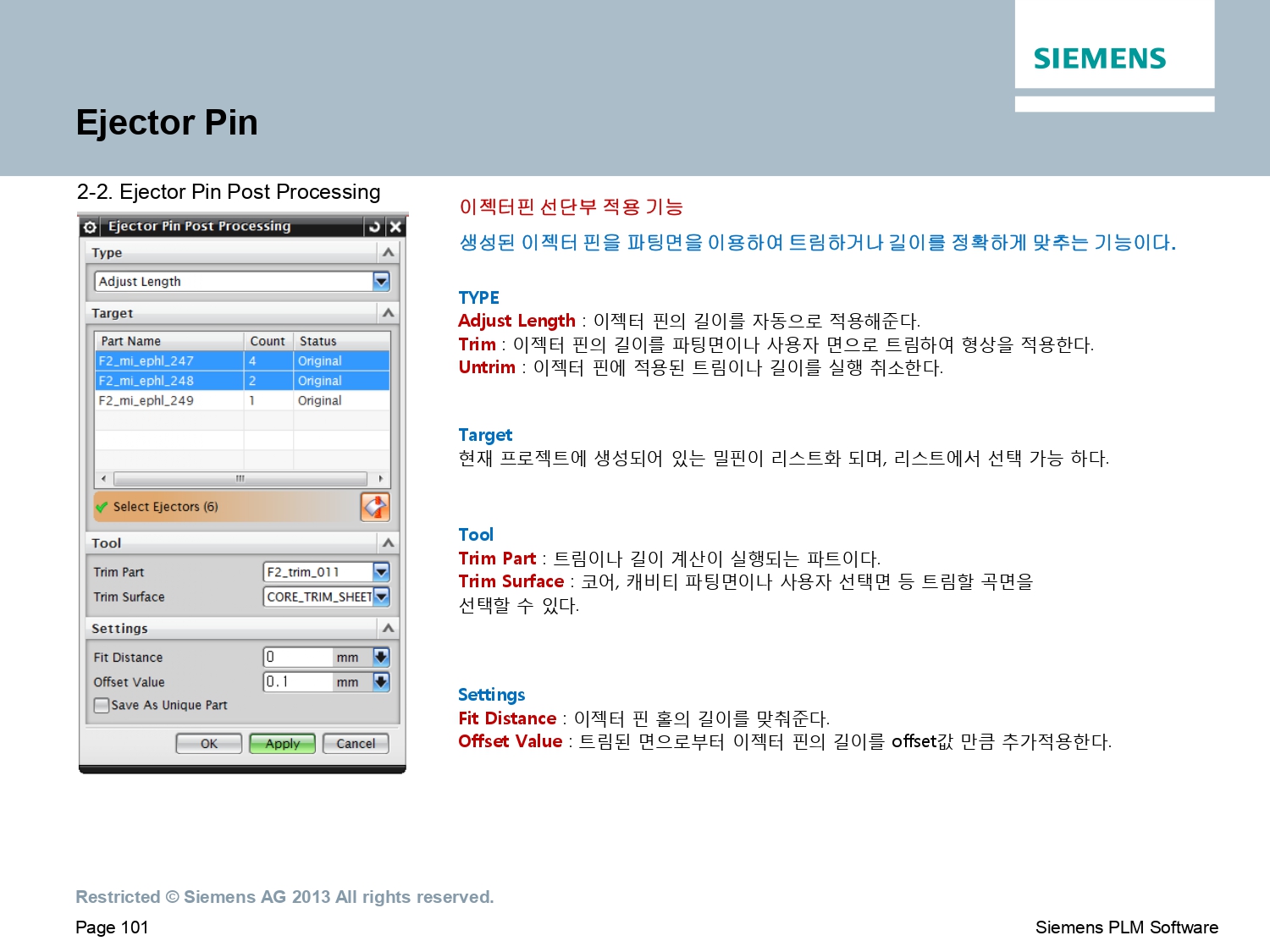

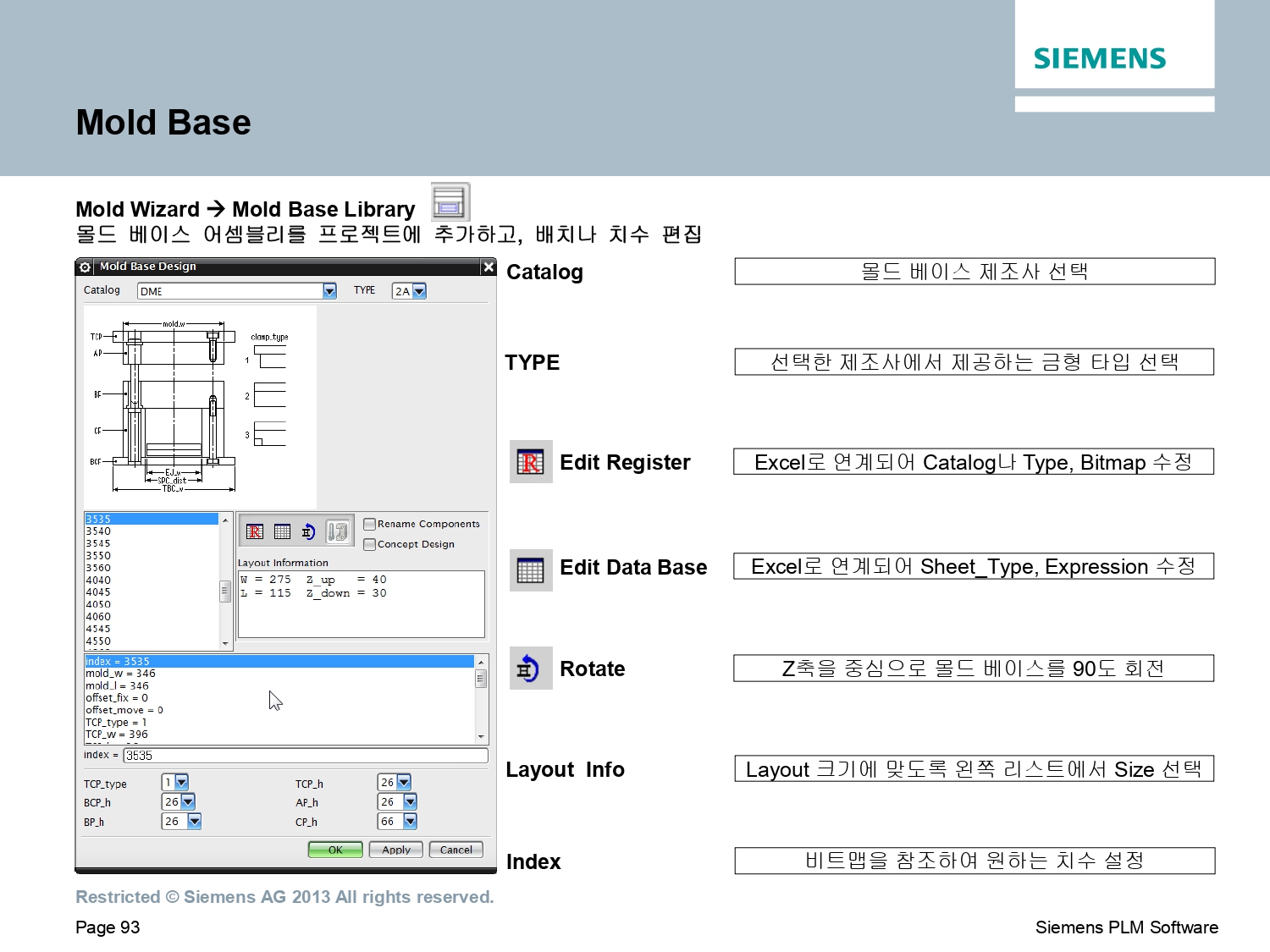

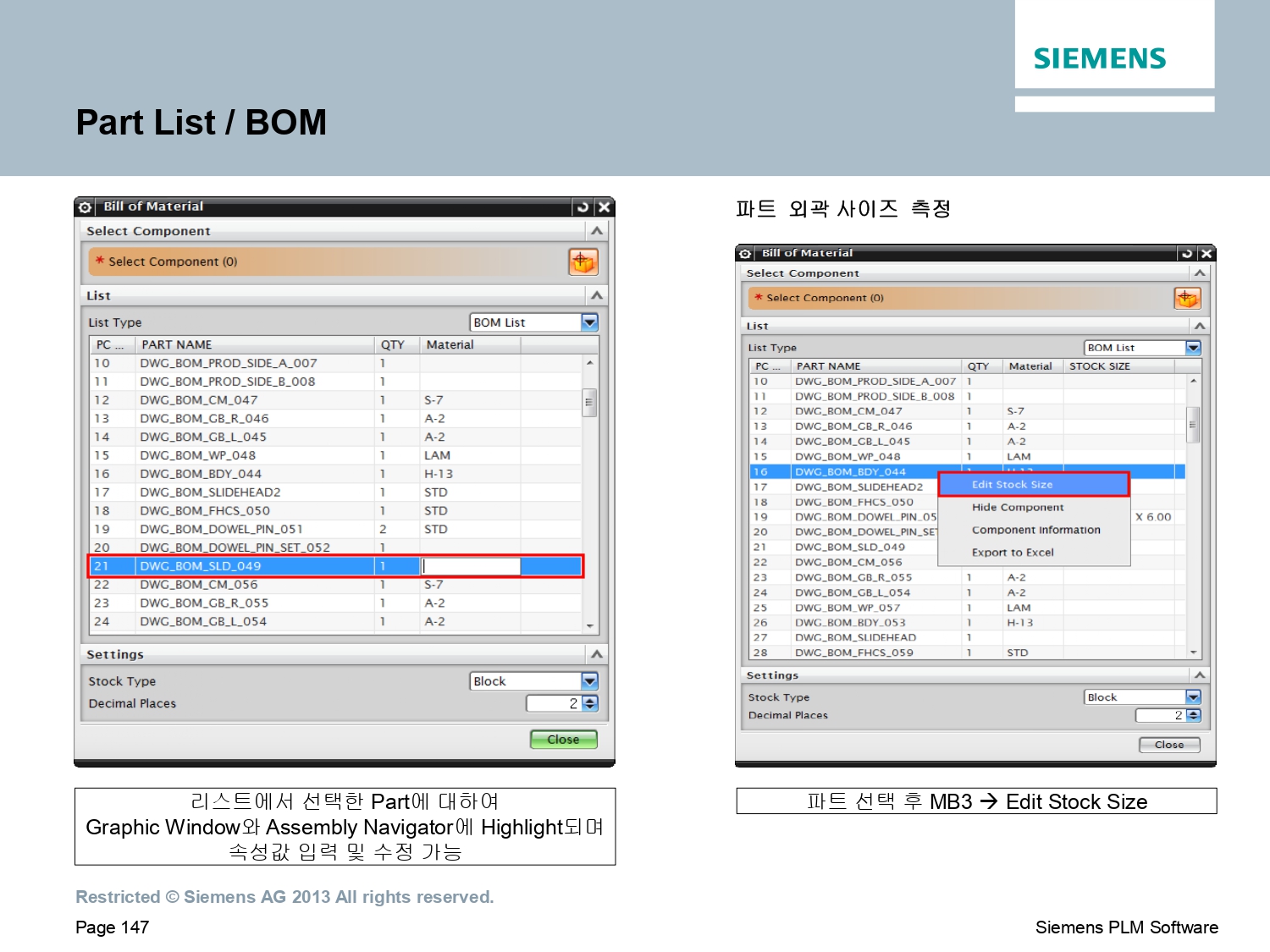

1. 표준 부품 선택: 몰드 위자드는 다양한 표준 부품 라이브러리를 제공합니다. 이 라이브러리에서 금형 설계에 필요한 부품(예: 가이드 핀, 이젝터 핀 등)을 선택할 수 있습니다.
2. 부품 배치: 선택한 부품을 금형 내에 배치합니다. 몰드 위자드는 부품의 위치와 크기를 자동으로 조정하여 설계에 맞게 배치합니다.
3. 사용자 정의 부품 추가: 필요에 따라 사용자 정의 부품을 라이브러리에 추가할 수 있습니다. 이를 통해 자주 사용하는 부품을 쉽게 재사용할 수 있습니다.

4. 고급 기능 활용

4.1 냉각 채널 설계

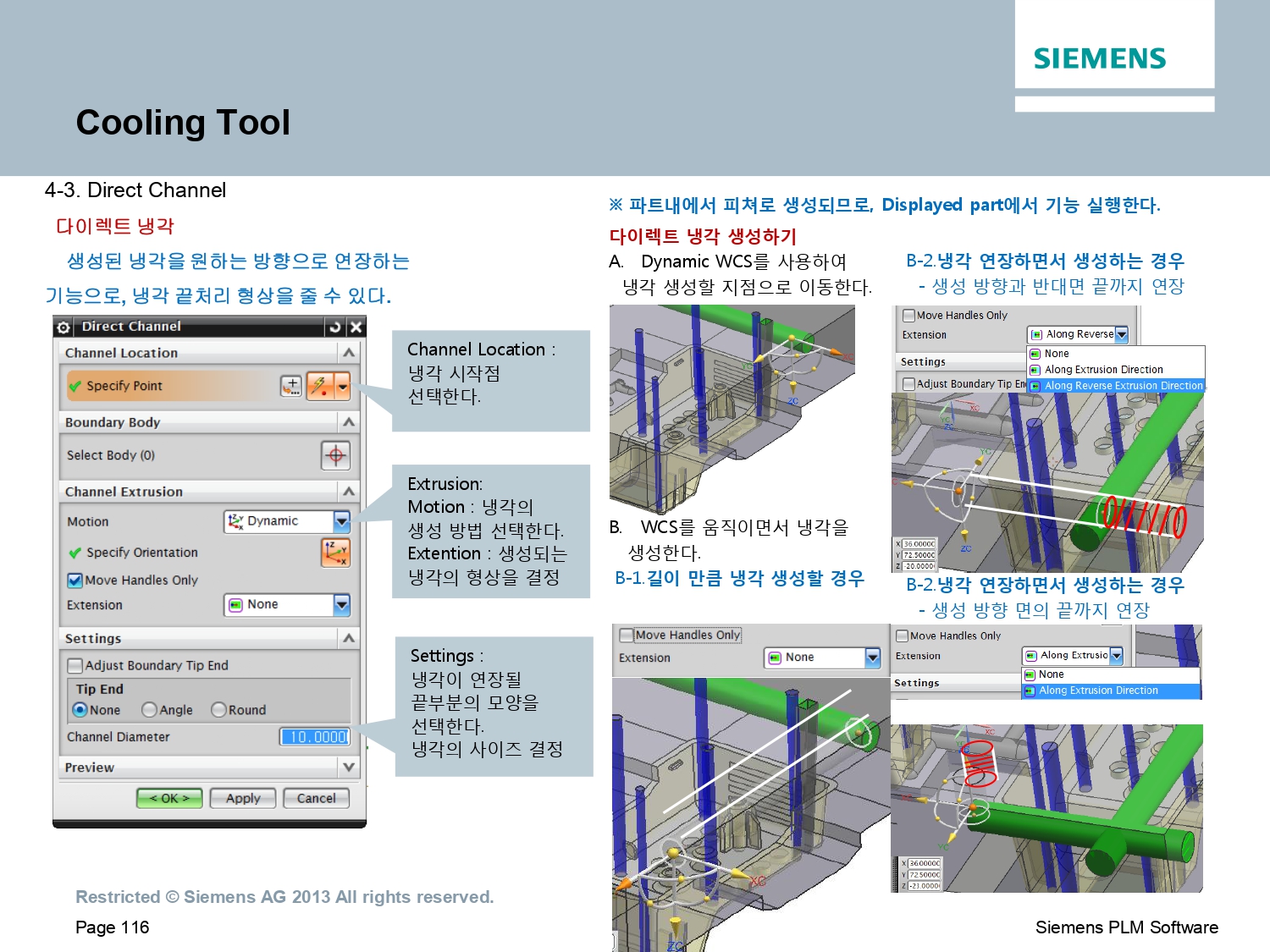

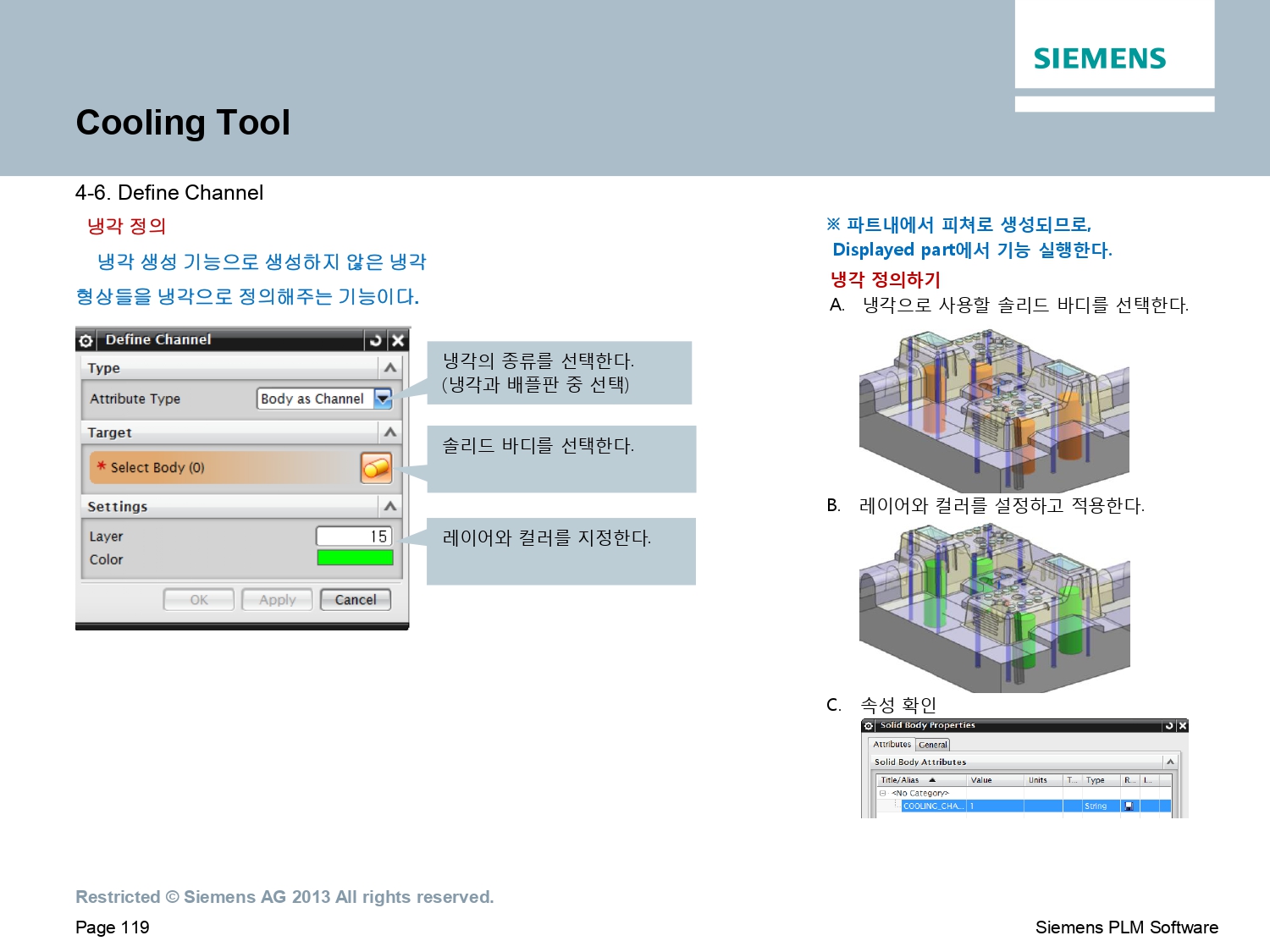

1. 냉각 채널 생성: 몰드 위자드는 자동으로 냉각 채널을 설계할 수 있는 도구를 제공합니다. 냉각 채널의 경로를 설정하고, 몰드의 각 부위에 필요한 냉각 효율을 극대화합니다.
2. 냉각 해석: 설계된 냉각 채널의 효율을 해석 도구를 사용하여 분석합니다. 이를 통해 몰드 냉각의 균일성을 확보하고, 사이클 타임을 최적화할 수 있습니다.

4.2 해석 및 검증 도구

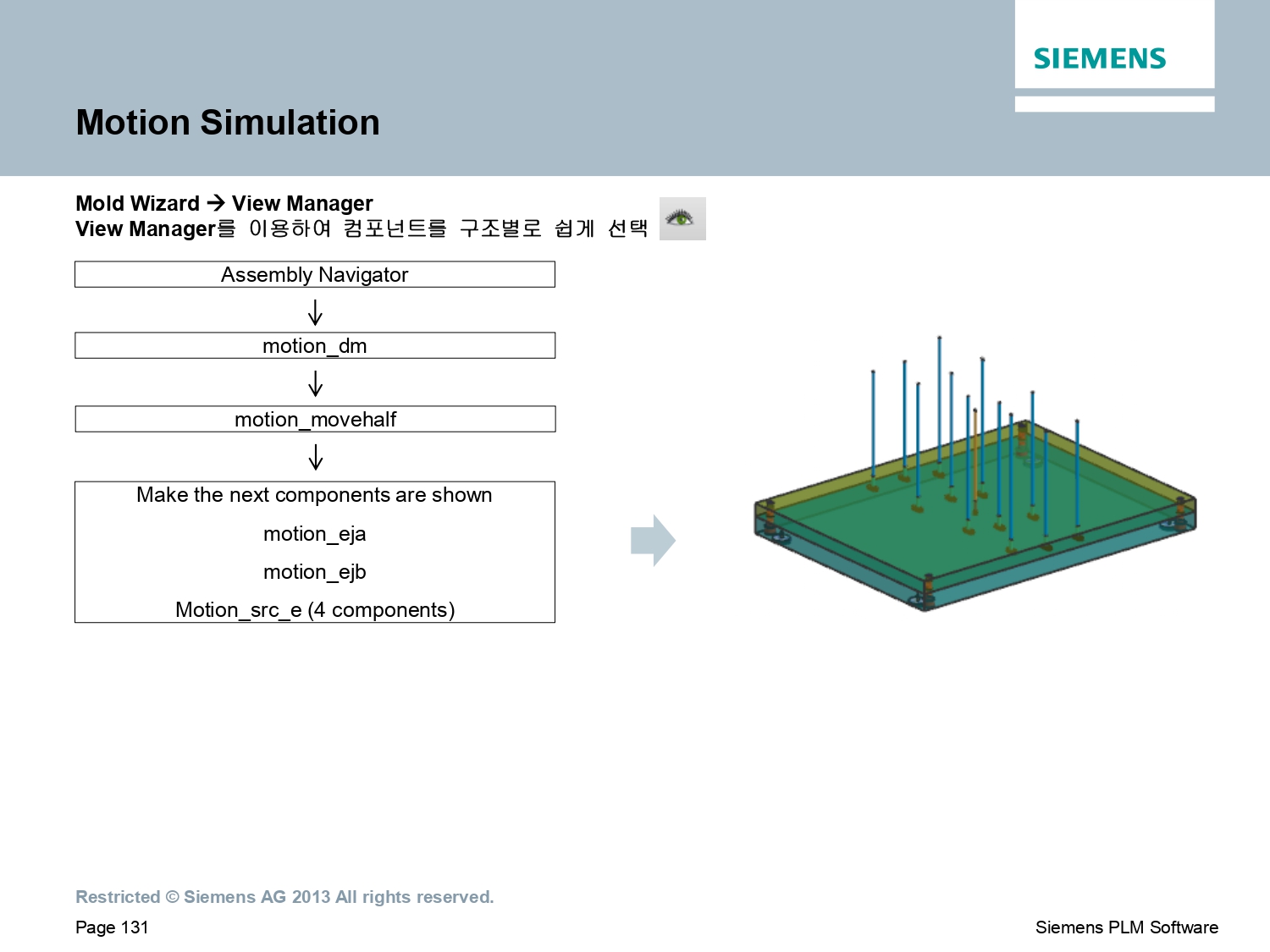

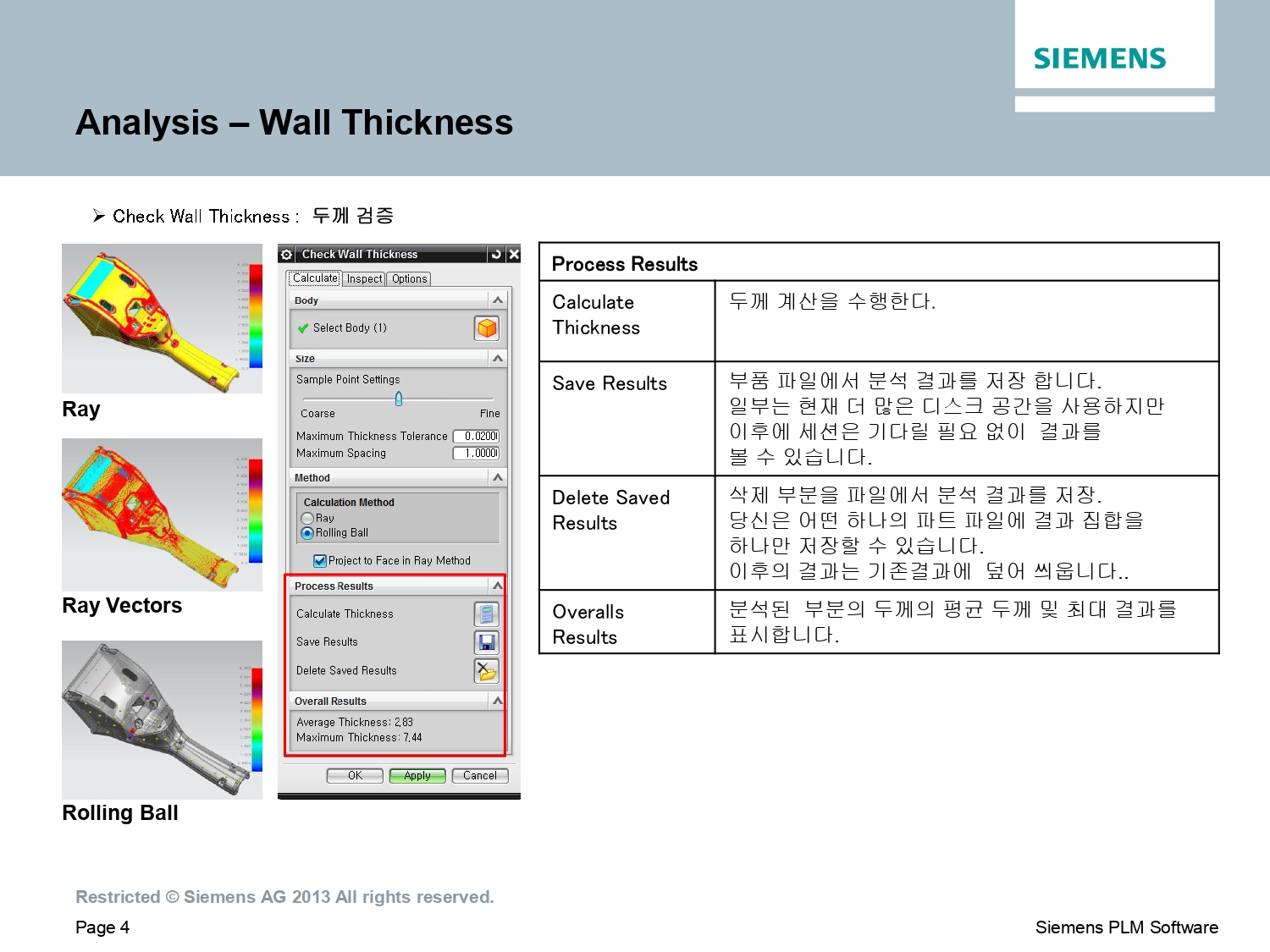

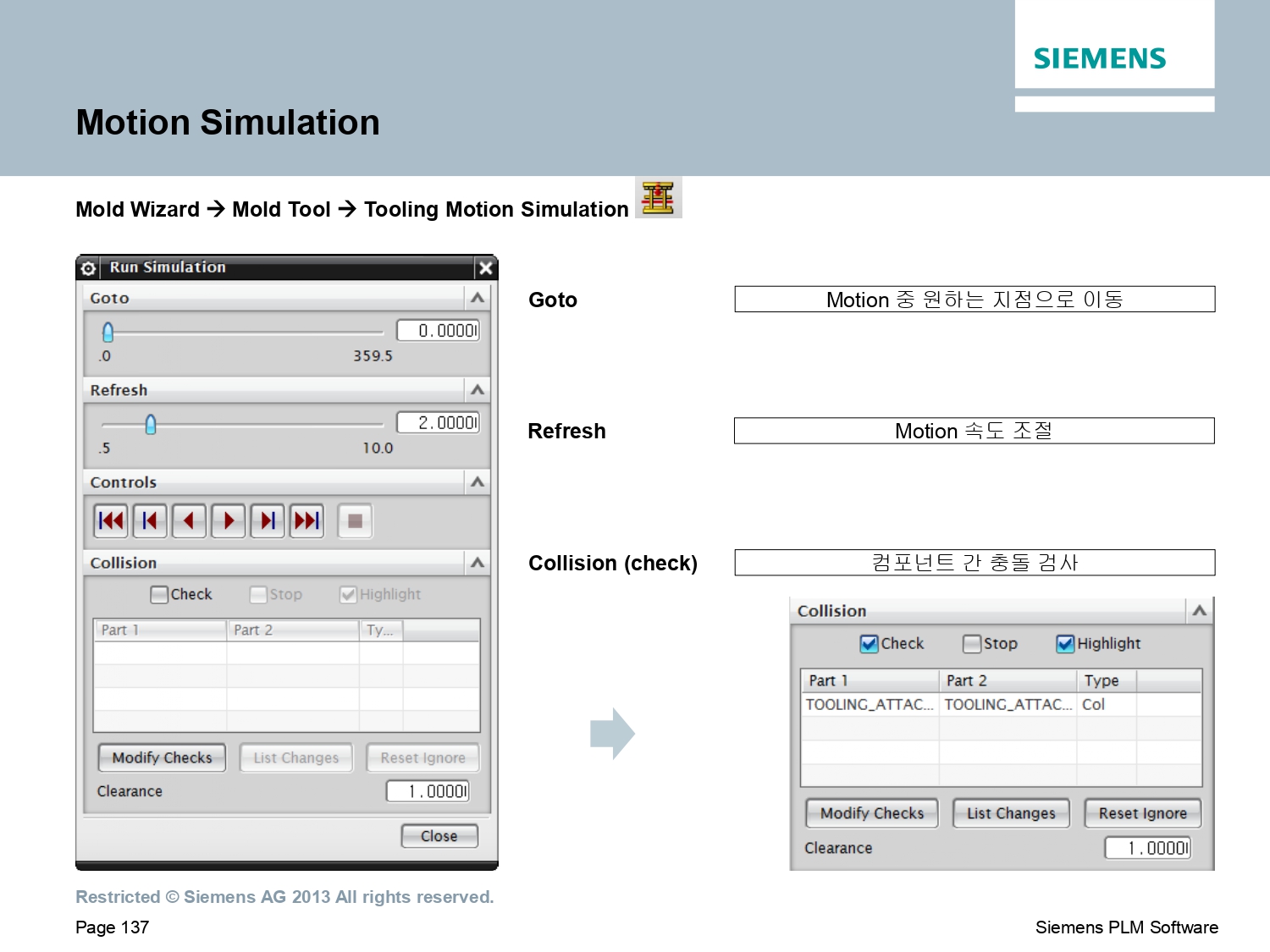

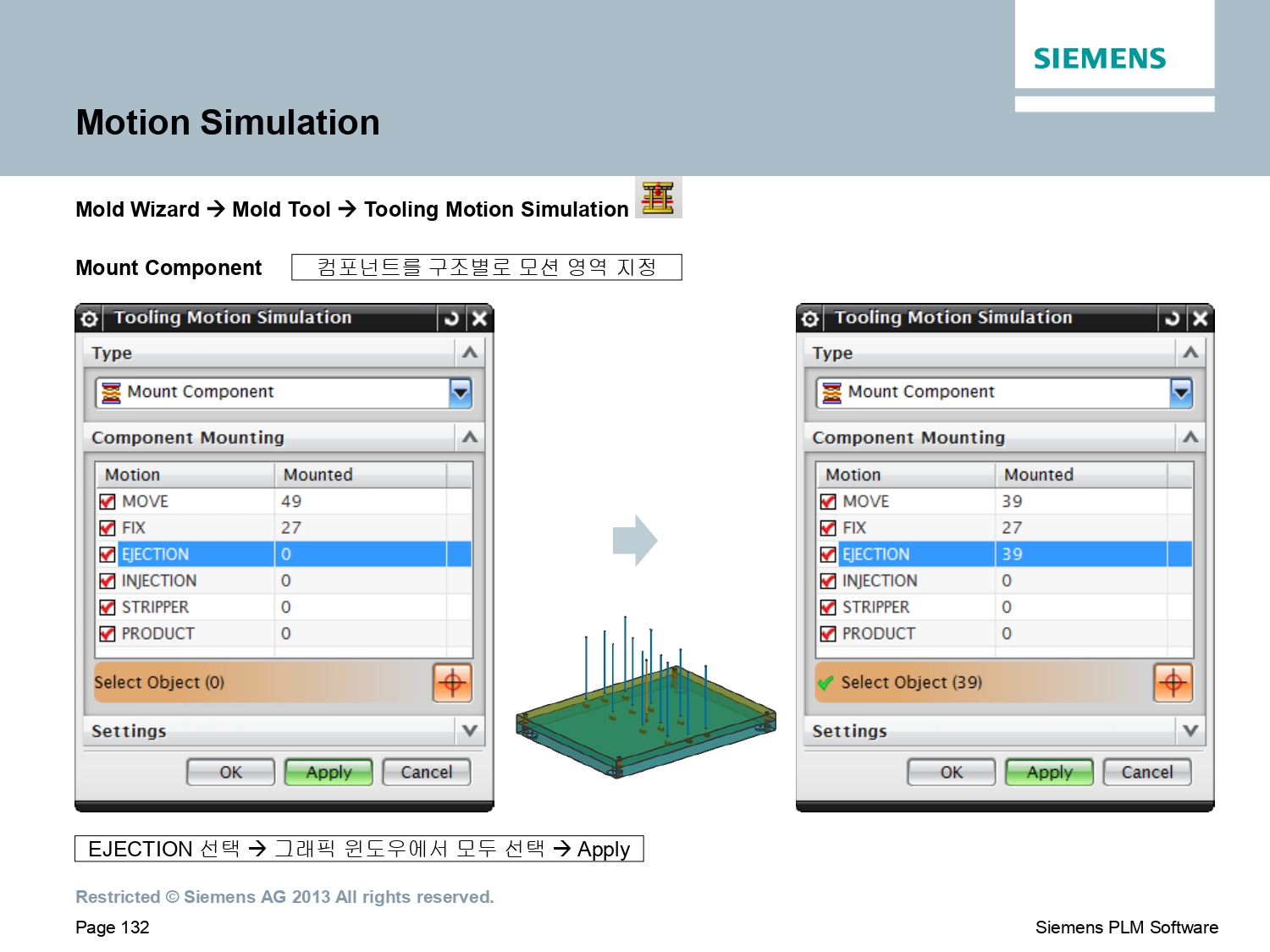

1. 몰드 해석: 몰드 위자드는 주입 과정의 시뮬레이션을 포함한 다양한 해석 도구를 제공합니다. 이러한 해석을 통해 설계의 오류를 미리 확인하고 수정할 수 있습니다.
2. 변형 분석: 주입 후 부품의 변형을 예측하여 금형 설계를 수정할 수 있습니다. 이를 통해 생산 단계에서 발생할 수 있는 문제를 사전에 방지할 수 있습니다.

5. 몰드 위자드 프로젝트 관리

5.1 설계 템플릿 관리

1. 템플릿 생성: 자주 사용하는 설계 요소를 포함한 템플릿을 생성하여 향후 프로젝트에서 재사용할 수 있습니다.
2. 표준화된 프로세스 구축: 템플릿을 통해 설계 프로세스를 표준화하여 프로젝트 간 일관성을 유지합니다.

5.2 팀 협업 기능

1. 프로젝트 공유: NX와 몰드 위자드의 프로젝트 파일을 팀원들과 공유하여 실시간 협업이 가능합니다. 모든 설계 변경 사항은 실시간으로 업데이트됩니다.
2. 버전 관리: 설계의 버전을 관리하고, 변경 이력을 추적할 수 있는 기능을 활용합니다. 이를 통해 설계 오류를 방지하고, 프로젝트의 일관성을 유지할 수 있습니다.

6. 몰드 위자드 모범 사례

6.1 효율적인 파팅 라인 설정

• 복잡한 지오메트리를 가진 부품의 경우, 수동으로 파팅 라인을 조정하여 최적의 분할을 도출합니다.

6.2 부품 라이브러리의 활용

• 표준 부품 라이브러리를 최대한 활용하여 설계 시간을 절약하고, 설계의 표준화를 유지합니다.

6.3 주기적인 설계 검토

• 설계 단계마다 주기적인 검토를 통해 잠재적인 오류를 사전에 발견하고 수정하는 것이 중요합니다.

7. 문제 해결 팁

7.1 코어 및 캐비티 생성 문제

• 파팅 라인이 제대로 설정되지 않았을 경우, 자동 생성된 코어와 캐비티에 문제가 발생할 수 있습니다. 이 경우, 파팅 라인을 수동으로 수정하여 다시 시도합니다.

7.2 부품 배치 오류

• 부품이 올바르게 배치되지 않을 때는 부품 크기와 위치를 수동으로 조정하여 문제를 해결합니다.

7.3 해석 도구 오류

• 해석 도구 사용 시 오류가 발생하면, 초기 설계 데이터를 다시 확인하고 필요한 경우 설계를 수정한 후 다시 해석을 실행합니다.
