GD&T 도면 기호 정리, 기계도면 기하공차 의미와 특성 한 번에 이해하기
기계도면 작성 시 GD&T 도면 기호 특성 및 기하공차 의미
기계도면을 보다 보면 숫자 치수만으로는 설명이 부족한 경우가 많습니다. 같은 길이와 지름으로 가공했더라도 실제 조립이 잘 안 되거나, 회전이 흔들리거나, 기준면과의 관계가 어긋나면 부품 기능이 바로 달라지기 때문입니다. 이럴 때 쓰는 언어가 바로 GD&T, 즉 기하학적 치수 및 공차입니다.
쉽게 말하면 GD&T는 부품의 형상, 방향, 위치, 회전 상태를 기호로 명확하게 지정하는 방법입니다. 도면을 보는 설계자, 가공자, 측정 담당자가 같은 기준으로 해석할 수 있어서 품질 편차를 줄이는 데 큰 도움이 됩니다.
GD&T 개요 기하공차
GD&T는 엔지니어링 도면과 3D 모델에서 공차를 전달할 때 쓰는 표준화된 표현 방식입니다.
단순히 길이 허용오차만 적는 것이 아니라, 표면이 얼마나 평평해야 하는지, 축이 얼마나 곧아야 하는지, 구멍 중심이 기준축에서 얼마나 벗어나도 되는지까지 기호로 지정합니다.
그래서 기하공차를 제대로 쓰면 가공은 조금 더 유연하게 가져가면서도, 실제 조립과 기능에 필요한 부분만 정확하게 관리할 수 있습니다.
저는 도면을 볼 때 치수보다 먼저 데이텀 기준과 기하공차 프레임을 같이 보는 편인데, 그래야 그 부품이 어디를 기준으로 관리되는지 빨리 보입니다.
기호를 따로 외우기보다 무엇을 관리하는 기호인지로 묶어 이해하면 훨씬 쉽습니다.
형상을 관리하는 기호인지, 방향을 잡는 기호인지, 위치를 지정하는 기호인지 먼저 나누어 보면 실무에서도 덜 헷갈립니다.
GD&T 기호를 왜 쓰는지
기하공차를 쓰는 가장 큰 이유는 부품 기능에 맞는 공차만 정확하게 관리하기 위해서입니다.
모든 치수를 무조건 빡빡하게 주면 가공비와 검사비만 커지고, 반대로 너무 느슨하면 조립 불량이 생깁니다. GD&T는 이 두 가지 사이를 현실적으로 맞추는 역할을 합니다.
특히 자동차, 항공, 금형, 정밀기계처럼 여러 부품이 맞물리는 제품은 단순 길이 공차만으로 관리하기 어렵습니다. 어느 면을 기준으로 수직을 맞춰야 하는지, 어느 축을 기준으로 위치를 봐야 하는지까지 적어야 실제 품질이 맞습니다.
GD&T 기호 분류
도면에서 자주 보는 기하공차는 크게 네 가지 묶음으로 보면 이해가 쉽습니다.
| 구분 | 대표 기호 | 무엇을 관리하는지 |
|---|---|---|
| 형상 공차 | 진직도, 평탄도, 진원도, 원통도 | 기준 없이 형상 자체가 얼마나 이상 형상에 가까운지 |
| 자세 공차 | 직각도, 평행도, 경사도 | 기준면 또는 기준축에 대해 방향이 얼마나 맞는지 |
| 위치 공차 | 위치도, 프로파일, 동심도, 대칭도 | 기준을 기준으로 위치와 형상이 얼마나 허용 범위 안에 있는지 |
| 런아웃 공차 | 원형 런아웃, 총 런아웃 | 회전할 때 흔들림과 변동이 얼마나 작은지 |
기하학적 특성 및 기호 의미
기호 이름만 외우면 금방 헷갈립니다.
그래서 저는 도면 해석할 때 아래처럼 실제 가공이나 조립 상황으로 연결해서 보는 편입니다.

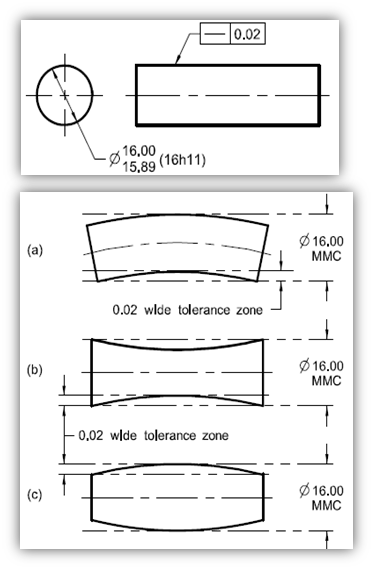

- 진직도 (Straightness) : 축이나 선이 얼마나 곧게 유지되는지 보는 항목입니다. 축류 부품이나 샤프트 해석에서 자주 봅니다.
- 평탄도 (Flatness) : 한 표면이 얼마나 평평한지 보는 기호입니다. 체결면이나 접촉면 품질과 연결됩니다.

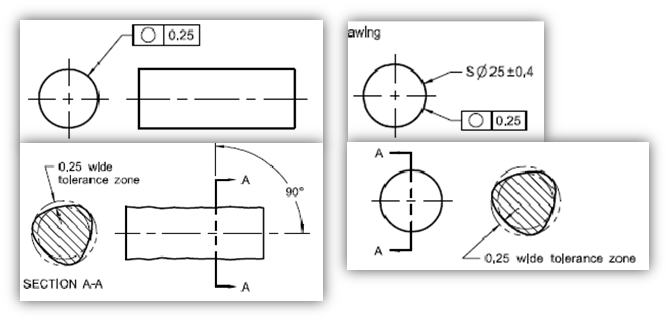

- 진원도 (Circularity) : 단면이 완전한 원에서 얼마나 벗어나는지 관리합니다. 베어링 자리 같은 곳에서 중요합니다.

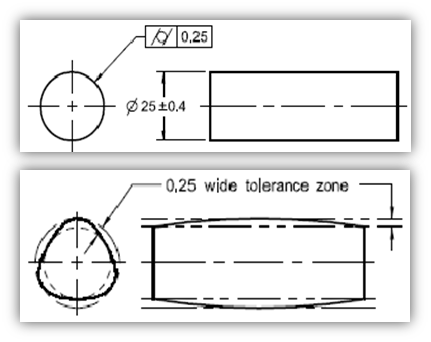

- 원통도 (Cylindricity) : 원통 전체가 얼마나 일정한 원통 형상을 유지하는지 보는 항목입니다.
- 직각도 (Perpendicularity) : 두 피처가 90도를 얼마나 정확히 유지하는지 나타냅니다.
- 평행도 (Parallelism) : 두 면이나 두 축이 서로 얼마나 평행한지를 뜻합니다.
- 경사도 (Angularity) : 90도가 아닌 특정 각도를 기준으로 방향을 맞추는 공차입니다.
- 위치 (Position) : 구멍 중심, 슬롯 중심, 축 위치 등이 기준에 대해 어디까지 허용되는지 지정합니다.
- 프로파일 (Profile) : 선 또는 표면이 지정한 형상에서 얼마나 벗어날 수 있는지 관리합니다.
- 동심도 (Concentricity) 및 대칭도 (Symmetry) : 중심축이나 중심면 기준으로 균형과 정렬 상태를 보는 항목입니다.
- 원형 런아웃 및 총 런아웃 (Runout) : 회전 부품이 돌 때 흔들림, 편심, 전체 변동을 얼마나 억제하는지 보는 항목입니다.
도면에서 자주 보는 핵심 기호 4가지
실무에서 특히 자주 보는 것은 진직도, 원통도, 진원도, 위치도 쪽입니다.
이 네 가지는 샤프트, 구멍, 회전체, 체결 부위 해석에서 정말 자주 등장합니다.
예를 들어 진직도는 축이 휘지 않고 곧게 유지돼야 하는 상황에서 중요하고, 원통도는 전체 원통면이 일정해야 하는 경우에 중요합니다. 겉으로 비슷해 보여도 관리 대상이 다르기 때문에 도면 해석에서 구분이 꼭 필요합니다.
진원도는 단면 기준으로 얼마나 원에 가까운지를 보는 항목이라, 회전 부품 품질과 연결되는 경우가 많습니다. 길이는 맞는데 단면이 찌그러져 있으면 기능이 안 나오는 부품에서는 이 항목이 꽤 중요합니다.
GD&T의 중요성
기하공차는 단순히 도면을 복잡하게 만드는 표시가 아닙니다.
기계설계 도면 MMC LMC 기하공차 의미 사용예시
기계설계 도면 MMC LMC 기하공차 의미 사용예시기하공차는 기계설계에서 부품의 기하학적 형상, 자세, 위치 등을 명확히 규제하기 위해 사용됩니다.기하공차를 적용하면 넓은 공차 영역을 확
jab-guyver.co.kr
오히려 어디를 엄격하게 보고, 어디는 가공 자유도를 줄 수 있는지 정해주는 장치에 가깝습니다. 그래서 잘 써놓은 도면은 해석이 훨씬 빠르고, 제작과 검사에서 불필요한 충돌도 줄어듭니다.
자동차, 항공기, 산업장비, 반도체 설비처럼 조립 정밀도가 중요한 산업일수록 GD&T를 정확하게 써야 합니다. 조립 품질, 교환성, 검사 기준, 재작업 여부가 이 표기 하나로 크게 달라질 수 있기 때문입니다.
데이텀과 기하공차 프레임을 같이 봐야 하는 이유
기하공차 기호만 보고 끝내면 절반만 본 셈입니다.
UG NX 데이텀 Datum 축 Axis Csys 좌표계 Tutorial - 5강 - Decre Yellow
UG NX 데이텀 평면은 단순히 면 하나 만드는 기능이 아니라, 이후 피처가 안정적으로 붙는 기준이 됩니다. 애매하게 만들면 뒤에서 고치기 더 번거로우니, 처음에 기준을 명확히 잡는 게 이득입니
decreyellow.co.kr
실제 도면 해석에서는 어떤 데이텀을 기준으로 했는지, 그리고 기하공차 프레임 안에 공차값과 보조기호가 어떻게 적혀 있는지를 같이 봐야 합니다.
예를 들어 위치도는 기준 A, B, C가 어떻게 잡히느냐에 따라 해석이 완전히 달라질 수 있습니다. 도면이 헷갈릴 때는 치수값보다 먼저 기준면과 기준축부터 확인하는 편이 훨씬 빠릅니다.
CAD 소프트웨어와 GD&T 기하공차
요즘은 도면만 따로 보는 것보다 CAD 안에서 기하공차를 함께 관리하는 경우가 많습니다.
특히 UG NX, Solid Edge 같은 소프트웨어는 모델과 도면을 연결해서 설계 의도를 더 명확하게 전달하기 좋고, 수정이 생겼을 때도 반영 속도가 빠른 편입니다.
특히 형상 공차와 위치 공차를 반복적으로 검토해야 하는 제품은 CAD 안에서 기준과 공차를 체계적으로 잡아두는 편이 훨씬 편합니다. 나중에 검사 기준이나 협력사 전달 자료를 정리할 때도 차이가 큽니다.
도면 해석이 어려울 때 먼저 볼 것
GD&T가 어렵게 느껴지는 이유는 기호가 많아서가 아니라, 기준 없이 기호만 따로 보려 하기 때문인 경우가 많습니다.
저는 처음 볼 때 아래 네 가지부터 확인하는 편입니다.
도면 해석 체크
기준 데이텀이 어디인지 먼저 확인
공차가 형상인지 자세인지 위치인지 구분
공차 프레임 안 숫자와 기호를 함께 확인
조립 기능과 검사 방법까지 같이 떠올려 보기
CAD 구입 문의
도면 작업과 3D 설계에 필요한 UG NX나 Solid Edge 같은 CAD 소프트웨어가 필요하다면, 사용 목적과 예산에 맞는 제품 구성이 중요합니다. 단순 모델링 위주인지, 도면과 기하공차 관리까지 같이 갈 것인지에 따라 선택이 달라질 수 있습니다.
구입 전에는 라이선스 형태, 유지보수 범위, 교육 지원, 기술지원 가능 여부를 함께 확인해두는 편이 좋습니다. 처음에는 소프트웨어 이름만 보고 결정하기 쉬운데, 실제로는 지원 범위 차이가 꽤 크게 느껴지는 경우가 많습니다.
Q. GD&T와 일반 치수 공차는 무엇이 다른가요?
일반 치수 공차는 길이, 지름, 높이 같은 수치 중심이고, GD&T는 형상, 방향, 위치, 회전 상태까지 포함해서 관리합니다. 조립성과 기능을 더 정확하게 전달할 때 GD&T가 필요합니다.
Q. 기계도면에서 가장 자주 보는 기하공차는 무엇인가요?
진직도, 평탄도, 진원도, 원통도, 직각도, 평행도, 위치도, 런아웃을 많이 봅니다. 제품 종류에 따라 중요도가 달라지지만 회전체와 조립품에서는 특히 자주 나옵니다.
Q. 위치도와 동심도는 같은 의미인가요?
같지 않습니다. 둘 다 위치 관련 해석에서 보이지만 관리하려는 대상과 기준 해석이 다르기 때문에 도면에서는 구분해서 봐야 합니다.
Q. GD&T를 처음 볼 때 무엇부터 공부하면 좋나요?
기호 이름을 전부 외우기보다 형상 공차, 자세 공차, 위치 공차, 런아웃 공차로 먼저 나누어 보는 편이 훨씬 이해가 빠릅니다. 여기에 데이텀과 공차 프레임 읽는 법까지 같이 보면 도면 해석이 훨씬 쉬워집니다.
