메인보드 팬 헤더 정리(CPU_FAN·CPU_OPT·AIO_PUMP): 12V 1A 계산부터 펌프 연결

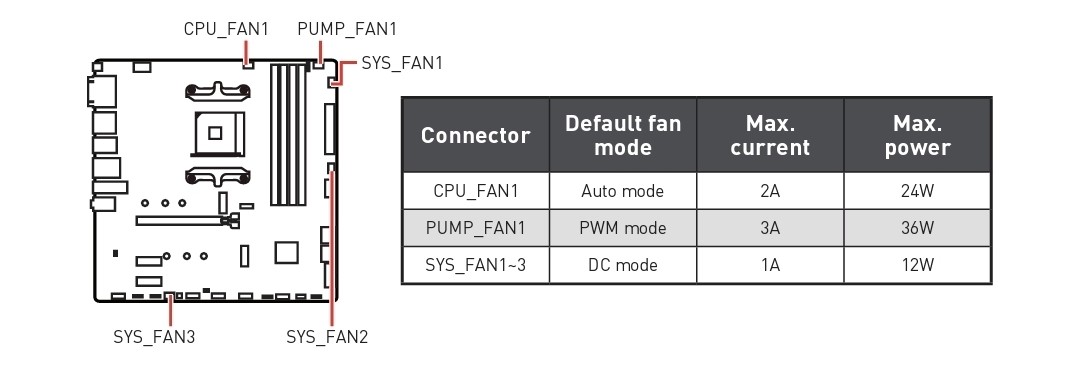

메인보드 팬 헤더(CPU_FAN / CPU_OPT / AIO_PUMP / SYS_FAN) 뭐가 다른지 한 번에 정리
사실상 팬은 어느 잭에 꽂아도 돌아가긴 합니다. 다만 메인보드 팬 헤더마다 허용 전류(=버틸 수 있는 전력)와 BIOS에서의 동작 방식이 달라서, “돌아는 가는데 왜 불안정하지?” 같은 상황이 생길 수 있습니다. 그래서 좀 뻘글 일 수 있는데 한번 CPU_FAN, CPU_OPT, AIO_PUMP, SYS/CHA_FAN을 기준으로 최신 보드들 기준으로 깔끔하게 정리해봤으니 재미로 한번 보세요
기본 공식부터 딱 하나만 기억하면 편합니다.
12V × 1A = 12W
대부분 보드에서 SYS/CHA_FAN 계열은 12V 1A(12W)가 기본이고, CPU_OPT / AIO_PUMP는 1.5A~3A 이상으로 넉넉한 경우가 많습니다. (고급형, 최신 보드일수록 펌프 헤더가 3A/4A까지 표기되는 모델도 있어요)
헤더별 역할을 짧게 요약
대충 알고 있던 내용에 “왜 그렇게 설계되어 있는지”만 덧붙이면 이해가 훨씬 빨라요.
| 헤더 이름 | 주 용도 | 기본 전압 / 전류(많이 보는 기준) | 특징 | 추천 연결 |
|---|---|---|---|---|
| CPU_FAN | CPU 쿨러 팬 | 12V / 1A (보드에 따라 상향) | 미연결 시 CPU 쿨러 없음 경고로 부팅/경고음/알림 뜨는 보드가 있음 | CPU 공랭 메인 팬 |
| CPU_OPT | CPU 쿨러 보조 팬(듀얼팬) | 12V / 1A~2A (보드마다 다름) | CPU_FAN과 연동되는 경우가 많아, CPU 온도 기준으로 같이 움직임 | 공랭 듀얼팬의 두 번째 팬, 상황에 따라 AIO 펌프(주의사항 아래) |
| AIO_PUMP / PUMP | 일체형 수냉 펌프 / 고출력 허브 | 12V / 2A 이상(3A/4A도 흔함) | 펌프처럼 상시 고RPM이 필요한 장치를 염두에 둔 헤더 | AIO 펌프, 출력 큰 팬 허브(단, 허브 전원 방식 확인) |
| SYS_FAN / CHA_FAN | 케이스 팬 | 12V / 1A(기본) | 팬 여러 개 묶으면 전류 합산으로 제한이 걸림 | 전면/상단/후면 케이스 팬 |
| EXT_FAN | 확장 팬 헤더(보드/브랜드별) | 보드 설명서 기준 | 추가 헤더, 동작은 SYS_FAN과 유사한 경우가 많음 | 추가 케이스 팬 |
“팬 3개까지만 묶으라”는 말이 나오는 이유
케이스 팬 전류가 보통 0.15A, 0.25A, 0.33A 이런 식으로 적혀있는데, 헤더가 1A라면 단순 합산으로 계산하면 됩니다.
예를 들어 0.33A 팬이면 3개까지는 여유가 있는데, 4개부터는 빡빡해져서 RPM이 낮게 고정되거나 아예 제대로 못 도는 케이스가 나올 수 있어요.
예시 계산
• 12V 1A 헤더(12W) + 0.33A 팬 = 최대 3개 쪽이 안전
• 12V 2A 헤더(24W) + 0.33A 팬 = 최대 6개까지도 계산상 가능
단, 실제로는 팬 시작 전류(시동), 케이블/허브 품질, 보드 설계에 따라 여유를 두는 게 맞습니다.
팬 허브를 쓰면 여러 개 꽂아도 되는 이유
SATA 전원을 따로 받는 팬 허브는, 팬 전력을 파워에서 직접 끌어오고 메인보드 헤더는 “속도 신호(PWM/제어)” 역할만 하는 경우가 많습니다. 그래서 이런 허브는 팬을 많이 달아도 헤더 과부하 걱정이 크게 줄어요. 반대로 전원까지 헤더에서만 먹는 Y 케이블은 합산 전류를 그대로 맞아야 합니다.
CPU_FAN / CPU_OPT에 수냉 펌프를 꽂아도 되는지
보드에 AIO_PUMP가 없거나, 배선이 애매한 상황에서 “그럼 CPU_OPT에 펌프를 꽂아도 되나?”가 자주 나옵니다. 결론은 이렇습니다.
펌프 소비전력이 큰 커스텀 펌프면 헤더 정격을 꼭 확인해야 합니다.
반면, 흔히 말하는 “짭수(저가형/일반 AIO)”는 12V 0.xA인 경우가 많아, 정격만 맞으면 CPU_OPT에 연결해도 크게 문제 없는 사례가 많습니다.
CPU_OPT에 펌프 연결했다면 BIOS에서 이것만은 꼭
CPU_OPT는 보드에 따라 CPU_FAN과 연동되는 경우가 많습니다. 펌프는 온도 따라 들쭉날쭉 움직이면 오히려 소음/온도 변동이 생길 수 있어서, 풀로드(상시 최대) 또는 최소한 “높은 고정 RPM”으로 잡아두는 쪽이 안정적입니다.
한 줄 정리
• CPU_OPT에 펌프를 꽂았으면, BIOS에서 CPU_OPT를 펌프처럼 설정해두는 게 속 편합니다.
보드마다 메뉴 명칭이 다르지만, 보통 Q-Fan / Smart Fan / Fan Control 같은 곳에 있습니다.
PUMP 헤더는 왜 따로 있나
펌프는 “팬”이랑 성격이 달라서, 순간 전류나 상시 부하가 더 큰 제품이 있습니다. 그래서 AIO_PUMP/PUMP 헤더는 보통 2A 이상으로 넉넉하게 설계되고, 기본 설정도 펌프에 맞춰져 있는 경우가 많아요.
ARGB(5V) 전력은 팬 헤더 계산에 섞으면 안 됨
팬 스펙에 “입력 전력”이 크게 찍혀 있어서 헷갈릴 때가 있습니다. 그런데 요즘 팬은 12V 팬 전원과 5V ARGB LED 전원이 분리돼요. 즉, 팬 헤더에는 12V 팬 전류만 계산하면 됩니다. LED는 ARGB 헤더(5V) 또는 컨트롤러에서 따로 전력 받는 구조가 많습니다.
실사용 기준으로 “대충 몇 개까지?” 감 잡기(개념 그래프)
연결 실수로 자주 나오는 증상과 해결
부팅이 안 되거나 경고가 뜬다
일부 보드는 CPU_FAN 미연결을 “쿨러 없음”으로 판단해 부팅을 막거나 경고음을 낼 수 있습니다. 공랭이든 수냉이든, 기본은 CPU_FAN 자리에 “CPU 쿨러 팬(또는 라디에이터 팬)”을 연결해두는 게 가장 깔끔합니다.
팬은 도는데 RPM이 이상하게 낮게 고정된다
대개는 헤더 전류가 모자라서 생기는 증상입니다. Y 케이블로 4개 이상 묶었거나, 고출력 팬/허브를 헤더에서 직접 먹이도록 해둔 케이스가 많아요. 이런 경우는 SATA 전원 팬 허브로 정리하면 거의 끝납니다.
펌프 소음이 들쭉날쭉하거나 온도가 들쑥날쑥한다
펌프가 CPU 온도에 따라 같이 흔들리면, 소음이 커지거나 냉각이 일정하지 않은 느낌이 날 수 있습니다. PUMP 헤더가 있으면 거기에, 없어서 CPU_OPT로 갔다면 CPU_OPT를 높은 고정 RPM으로 잡아두는 게 안정적입니다.
CPU_FAN에 아무것도 안 꽂고 CPU_OPT만 꽂아도 되나요?
보드에 따라 CPU_FAN 미연결 경고가 떠서 부팅이 막히거나 경고가 계속 뜰 수 있습니다. 가능하면 CPU 쿨러 팬(또는 라디 팬) 한 가닥은 CPU_FAN에 두는 게 가장 편합니다.
AIO 펌프를 SYS_FAN에 꽂아도 되나요?
정격(전류/전력)만 맞으면 동작은 합니다. 다만 SYS_FAN은 기본이 12V 1A인 경우가 많아, 펌프가 상대적으로 부담이 큰 제품이면 여유가 부족할 수 있어요. 보드에 AIO_PUMP/PUMP가 있으면 그쪽이 더 안전합니다.
팬 4개 묶었는데 부팅은 되는데 RPM이 낮아요. 고장인가요?
고장보다는 전류 부족 쪽일 가능성이 큽니다. 1A 헤더에 0.3A 팬 4개면 계산상 이미 빡빡합니다. SATA 전원 받는 팬 허브로 전력 분리하면 해결되는 경우가 많습니다.
팬 스펙에 “소비전력 5W”라고 써 있으면 12W 헤더에 2개밖에 못 꽂나요?
그 숫자가 LED(5V) 전력까지 포함한 합산 표기인 경우가 있습니다. 팬 헤더에는 보통 12V 팬 전류만 계산하면 되고, ARGB는 5V 헤더/컨트롤러에서 따로 먹습니다. 최종 판단은 스펙에서 12V 팬 전류(A)를 확인하는 게 제일 정확합니다.
CPU_OPT가 CPU_FAN을 따라간다는데, 보드마다 다른가요?
네, 보드/브랜드/BIOS에 따라 다를 수 있습니다. 그래서 펌프를 CPU_OPT에 연결했다면, BIOS 팬 설정에서 CPU_OPT가 어떤 센서를 기준으로 움직이는지와 고정 RPM/최대 RPM 설정이 가능한지를 한 번 확인해두는 게 좋습니다.
