자동차 금형 설계자가 알아야 할 CAM Post Process 뜻과 포스트 프로세서 설정값
CAM Post Process는 CAM에서 만든 공구경로를 CNC 장비가 읽을 수 있는 NC 코드, G-code로 바꿔주는 마지막 변환 작업입니다. 자동차 금형 설계나 금형가공 쪽에서 오래 일하다 보면 모델링, 금형 구조, 코어·캐비티, 슬라이드, 인서트, 방전, 3축·5축 가공까지는 익숙해도, 막상 CAM 포스트 프로세서라는 말은 가공 쪽 용어처럼 들려 헷갈릴 수 있습니다.
저도 자동차 금형 설계 관점에서 보면 포스트 프로세서는 단순히 “가공팀에서 G코드 뽑는 파일” 정도로 보이기 쉽다고 봅니다. 하지만 현대·기아 쪽 자동차 금형처럼 형상이 크고, 공정이 많고, 수정 이력이 많은 금형에서는 포스트 프로세서 설정 하나가 가공 품질, 납기, 장비 안전, 재가공 비용까지 연결될 수 있습니다.
특히 자동차 금형은 단품 기계가공과 다르게 대형 소재, 깊은 캐비티, 복잡한 곡면, 긴 공구, 장시간 무인 가공, 5축 가공, 방전 전극 가공, 기준면 관리가 얽혀 있습니다. 그래서 CAM Post Process를 이해할 때도 단순 G코드 설명보다 금형 설계자와 가공 현장이 어디서 자주 부딪히는지를 같이 보는 게 훨씬 현실적입니다.
CAM Post Process 뜻
CAM Post Process는 CAM에서 계산한 공구경로를 실제 CNC 장비 컨트롤러가 해석할 수 있는 형식으로 변환하는 작업입니다.
여기서 말하는 CAM은 NX CAM, 마스터캠, 파워밀, 솔리드캠, 하이퍼밀, 퓨전 CAM 같은 프로그램을 말합니다.
CAM 화면에서는 공구가 모델 위를 따라 움직이는 선으로 보이지만, CNC 장비는 그 선을 직접 이해하지 못합니다. 장비는 G00, G01, G02, G03, G54, G43, M03, M08, M30 같은 코드 명령을 읽고 축을 움직입니다.
이때 CAM 툴패스를 장비용 코드로 바꿔주는 변환 파일이 바로 Post Processor, 포스트 프로세서, 포스트 파일입니다.
| 구분 | CAM 화면 | 포스트 후 출력 | 금형가공 영향 |
| 공구경로 | 툴패스 라인 | G00, G01, G02, G03 | 실제 축 이동과 절삭 경로 결정 |
| 원점 | Setup WCS | G54, G55, G56 | 금형 기준면과 장비 원점 일치 여부 |
| 공구 | Tool 1, Tool 2 | T01 M06, G43 H01 | 공구 교환, 길이보정, 장공구 충돌 확인 |
| 절삭조건 | 회전수, 이송속도 | S8000, F1200 | 표면 조도, 공구 수명, 가공 시간 영향 |
| 냉각수 | Coolant ON/OFF | M08, M09 | 칩 배출, 열변형, 공구 마모 영향 |
자동차 금형에서 포스트 프로세서가 중요한 이유
일반 부품가공은 형상이 작고 가공 시간이 짧은 경우가 많지만, 자동차 금형은 이야기가 다릅니다. 도
어 아우터, 후드, 범퍼, 크래시패드, 콘솔, 램프 하우징, 내장재 금형처럼 금형 크기가 커지고 형상이 복잡해질수록 포스트 프로세서의 영향도 커집니다.
자동차 금형에서는 한 번 소재를 올려 가공하면 몇 시간에서 며칠까지 장비가 계속 돌아가는 경우가 있습니다. 이때 포스트 출력이 잘못되면 단순 알람으로 끝나는 게 아니라 대형 소재 폐기, 공구 파손, 장비 충돌, 납기 지연, 설계·CAM·가공 간 책임소재 문제로 이어질 수 있습니다.
| 금형 작업 | 포스트 관련 항목 | 문제가 생기는 지점 | 확인 방향 |
| 대형 금형 황삭 | 급속 이동, 안전 높이, 원점 | 소재 코너, 클램프, 지그 충돌 | G00 이동 경로와 Z 복귀 확인 |
| 곡면 정삭 | 이송속도, 미세 선분, 원호 출력 | 가공면 줄무늬, 떨림, 데이터 과다 | 공차, 스무딩, 고속가공 옵션 확인 |
| 깊은 캐비티 가공 | 공구 길이보정, 리트랙트 높이 | 장공구 간섭, 홀더 충돌 | G43 H번호, 홀더 시뮬레이션 확인 |
| 슬라이드·리프터 부품 | 다중 원점, 각도 가공, 3+2축 | 가공 방향 착오, 기준면 불일치 | 좌표계와 셋업 방향 확인 |
| 방전 전극 가공 | 전극 기준, 공구번호, 파일명 | 전극 좌표 혼선, 반전 오류 | 전극명, 기준점, 좌표계 통일 |
| 5축 금형가공 | 회전축, TCP, RTCP, 축 리미트 | 축 반전, 리미트 알람, 충돌 | 장비 전용 포스트와 머신 시뮬레이션 사용 |
포스트 프로세스 작업 흐름
자동차 금형 기준으로 보면 포스트 프로세스는 단순히 CAM 작업자의 마지막 저장 단계가 아닙니다.
설계 데이터가 가공 데이터로 넘어가는 과정에서 기준, 소재, 가공 방향, 공구, 장비 조건이 모두 맞는지 확인하는 구간입니다.
자주 쓰는 CAM 프로그램 이름
금형업계에서는 프로그램 이름을 한글로 부르는 경우가 많습니다.
검색도 대부분 “NX CAM 포스트”, “마스터캠 G코드”, “파워밀 포스트”, “솔리드캠 포스트 수정”처럼 찾습니다.
| 한글명 | 영문명 | 금형 작업에서 쓰이는 경우 | 검색 키워드 |
| 지멘스 NX CAM | Siemens NX CAM | 자동차 금형, 대형 금형, CAD/CAM 통합 환경 | NX CAM 포스트, NX CAM Post, NX NC 출력 |
| 마스터캠 | Mastercam | 2.5D, 3축, 전극, 부품가공, 범용 가공 | 마스터캠 포스트, 마스터캠 G코드, 마스터캠 NC 출력 |
| 파워밀 | PowerMill | 금형 곡면, 대형 3축, 5축 가공 | 파워밀 포스트, 파워밀 NC 프로그램, 파워밀 5축 |
| 솔리드캠 | SolidCAM | 솔리드웍스 기반 CAM, 부품·전극·금형 일부 | 솔리드캠 포스트, 솔리드캠 GPP, 솔리드캠 VMID |
| 하이퍼밀 | hyperMILL | 고난도 5축, 항공·금형 고급 가공 | 하이퍼밀 포스트, 5축 포스트, hyperMILL NC |
| 오토데스크 퓨전 | Autodesk Fusion | 교육, 소형 가공, 시제품, 개인 장비 | 퓨전 CAM 포스트, 퓨전 G코드 출력 |

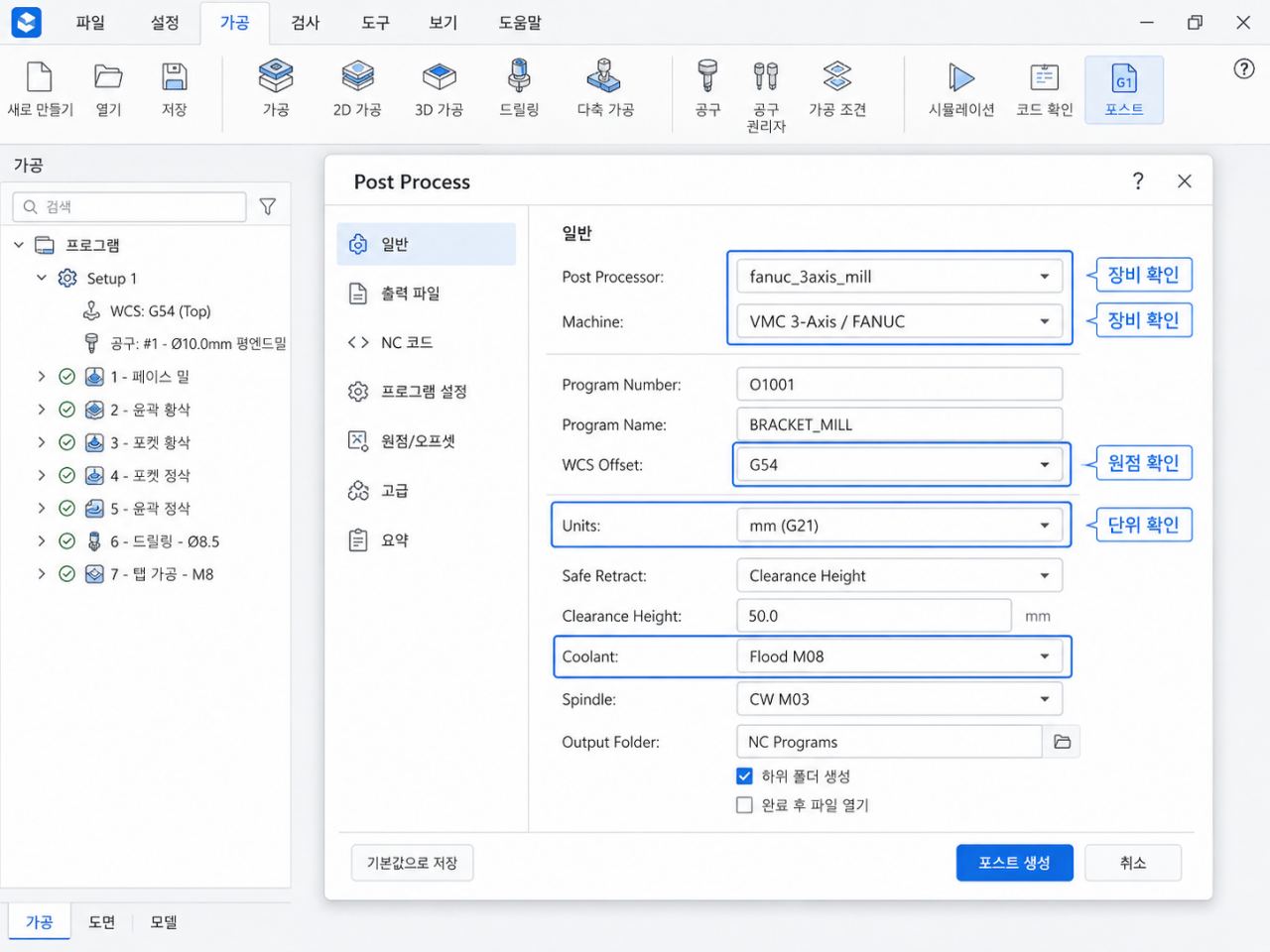

포스트 프로세스 설정 화면 예시
실제 CAM 프로그램마다 화면 구성은 다르지만, 포스트 프로세스 창에서 확인해야 하는 값은 대부분 비슷합니다.
자동차 금형 기준으로는 장비명, 포스트 파일, 프로그램 번호, 작업 좌표계, 단위, 안전 복귀, 원호 출력, 냉각수, 공구번호를 먼저 봐야 합니다.
자동차 금형 포스트 설정값 표
아래 표는 금형 설계자 입장에서 봐도 이해하기 쉽게 정리한 포스트 프로세스 설정값입니다.
가공팀이 주로 다루는 값이지만, 설계자가 알고 있으면 CAM 검토나 가공 문제 원인을 파악할 때 도움이 됩니다.
| 설정값 | 자주 쓰는 값 | 뜻 | 문제 발생 | 금형 기준 확인 |
| Post Processor | FANUC, Siemens, Heidenhain | 장비용 코드 변환 파일 | 장비 알람, 코드 인식 실패 | 장비 컨트롤러와 포스트 버전 확인 |
| Machine Type | 3축, 4축, 5축, 대형 MCT | 장비 구조와 축 구성 | 회전축 방향 오류, 리미트 알람 | 금형 크기와 장비 스트로크 확인 |
| Program Number | O1001, O5210 | NC 프로그램 번호 | 파일 인식 실패, 작업 혼선 | 금형번호, 품번, 공정명 규칙 통일 |
| File Extension | .nc, .tap, .cnc, .mpf | NC 파일 확장자 | 장비에서 파일이 안 보임 | 현장 장비별 표준 확장자 사용 |
| Units | G21 mm | 좌표 단위 | 25.4배 크기 오류 | 국내 금형은 대부분 mm 기준 |
| WCS Offset | G54, G55, G56 | 작업 좌표계 | 금형 기준면 불일치 | 설계 기준면, 소재 기준, 장비 원점 비교 |
| Safe Height | Clearance, Retract | 안전 이동 높이 | 클램프, 지그, 소재 충돌 | 금형 최고점과 고정구 높이 반영 |
| Tool Number | T01, T02, T15 | 공구 매거진 번호 | 다른 공구로 가공 | 황삭·정삭·잔삭 공구표와 비교 |
| Length Offset | G43 H01 | 공구 길이 보정 | Z축 충돌, 과절삭 | 장공구, 홀더 길이, H번호 확인 |
| Cutter Compensation | G41, G42, G40 | 공구경 보정 | 치수 불량, 반대방향 보정 | CAM 보정인지 장비 보정인지 구분 |
| Spindle Speed | S3000~S18000 | 스핀들 회전수 | 떨림, 공구 마모, 표면 불량 | 금형강, 알루미늄, 흑연 전극별 조건 확인 |
| Feedrate | F300~F5000 | 이송속도 | 가공면 줄무늬, 공구 파손 | 황삭·정삭·잔삭별 이송 구분 |
| Coolant | M08, M09, M07 | 절삭유 제어 | 칩 배출 불량, 열변형 | 금형강·흑연·전극 가공 조건 구분 |
| Arc Output | G02/G03, IJK, R | 원호 출력 방식 | 원호 알람, 형상 오차 | 컨트롤러 지원 방식 확인 |
| Smoothing | 고속가공, AI Contour | 고속가공 보정 | 곡면 품질 저하, 데이터 과다 | 정삭면 품질과 장비 옵션 확인 |
| Program End | M30, M02 | 프로그램 종료 | 종료 동작 혼선 | 장비별 표준 종료 코드 사용 |
금형 설계자가 알아두면 좋은 G코드
설계자가 G코드를 전부 작성할 필요는 없습니다.
CNC G코드와 M코드 차이점 및 명령어 기능
CNC G코드와 M코드 차이점 및 명령어 기능오늘은 CNC 기계의 두 가지 핵심 언어, G코드와 M코드에 대해 알아보겠습니다. 이 두 코드는 마치 오케스트라의 지휘자처럼, 우리의 기계가 정확하고 효율
jab-guyver.co.kr
하지만 가공 문제가 생겼을 때 NC 파일의 시작부, 공구 교환부, Z축 접근부, 종료부 정도는 읽을 수 있으면 대화가 훨씬 빨라집니다.
기본 G코드
| 코드 | 의미 | 금형가공에서 확인할 점 |
| G00 | 급속 이동 | 클램프, 금형 돌출부, 홀더 충돌 위험이 큰 이동입니다. |
| G01 | 직선 절삭 이송 | F값과 함께 표면 품질, 절삭 부하를 봐야 합니다. |
| G02 / G03 | 원호 이동 | 원호 알람이나 컨트롤러 지원 방식 문제를 확인합니다. |
| G21 | mm 단위 | 국내 금형 작업에서는 대부분 G21 기준입니다. |
| G54 | 작업 좌표계 1번 | 금형 기준면과 장비 원점이 맞는지 확인합니다. |
| G90 | 절대좌표 | CAM 출력에서 기본적으로 자주 보입니다. |
| G91 | 증분좌표 | 복귀 코드에 쓰일 수 있어 예상 밖 이동에 주의해야 합니다. |
| G43 | 공구 길이 보정 | H번호가 틀리면 Z축 사고로 이어질 수 있습니다. |
자주 보는 M코드
| 코드 | 의미 | 금형가공에서 확인할 점 |
| M03 | 스핀들 정회전 | 일반 엔드밀 가공에서 자주 사용합니다. |
| M05 | 스핀들 정지 | 공구 교환 전후에 확인합니다. |
| M06 | 공구 교환 | T번호와 함께 실제 매거진 공구를 확인합니다. |
| M08 | 절삭유 ON | 금형강 황삭·중삭에서 칩 배출과 열관리에 중요합니다. |
| M09 | 절삭유 OFF | 종료부나 공구 교환 전후에 확인합니다. |
| M30 | 프로그램 종료 및 리셋 | NC 프로그램 마지막 줄에서 자주 보입니다. |
자동차 금형 공정별 포스트 확인 포인트
UG NX 평면 밀링이란? 밀링 옵션 종류 및 기능 - Decre Yellow
UG NX 평면 밀링은 평면 레이어에서 재료를 제거하는 공구 경로를 생성하여 정삭 오퍼레이션을 준비하는 데 주로 사용됩니다. 황삭 및 정삭 과정을 통해 가공 효율을 극대화하며, 경계 설정, 절삭
decreyellow.co.kr
황삭 가공
황삭은 소재를 많이 걷어내는 구간이라 절삭 부하가 큽니다. 자동차 금형에서는 소재 자체가 크고 무겁기 때문에 황삭에서 공구 파손이 나면 작업이 크게 밀릴 수 있습니다.
황삭 포스트에서는 급속 이동, Z 접근, 안전 높이, 회전수, 이송속도, 냉각수 출력을 봐야 합니다. 특히 G00으로 이동하는 구간이 금형 돌출부나 클램프를 지나가지 않는지 확인하는 것이 중요합니다.
중삭 가공
중삭은 황삭 후 남은 여유 소재를 정삭 전에 정리하는 작업입니다. 이 구간에서 형상 여유가 불균일하면 정삭에서 공구가 갑자기 물리거나, 가공면이 흔들릴 수 있습니다.
중삭에서는 남은 소재 인식, 재료 제거량, 공구 진입 방향, 리트랙트 높이를 확인해야 합니다. 포스트 출력 후에도 실제 경로가 예상보다 불필요하게 길거나 급속 이동이 많으면 가공 시간이 늘어납니다.
정삭 가공
정삭은 금형 품질을 좌우하는 구간입니다. 특히 자동차 외판 금형이나 사출 금형의 외관면은 미세한 줄무늬, 떨림, 접속 흔적도 문제가 될 수 있습니다.
정삭 포스트에서는 이송속도, 선분 길이, 스무딩 옵션, 고속가공 코드, 원호 출력 방식을 확인해야 합니다. 장비가 고속가공 옵션을 제대로 지원하지 않으면 CAM에서는 부드러운 경로처럼 보여도 실제 가공면은 거칠게 나올 수 있습니다.
잔삭 가공
잔삭은 코너부, 작은 R, 깊은 구석, 공구가 닿기 어려운 부분을 마무리하는 작업입니다. 금형 설계자가 보기에는 작은 필렛이나 코너 정리처럼 보이지만, 가공 쪽에서는 공구 길이와 홀더 간섭이 크게 작용합니다.
잔삭에서는 소경 공구, 장공구, 홀더 간섭, Z 안전 높이, 공구 길이보정을 신경 써야 합니다. 설계상 깊은 리브나 언더컷에 가까운 구조가 있으면 CAM에서 가공 가능 여부를 미리 확인하는 것이 좋습니다.
전극 가공
방전 전극은 금형에서 자주 빠질 수 없는 작업입니다. 특히 자동차 금형의 깊은 리브, 날카로운 코너, 가공이 어려운 포켓은 전극으로 처리하는 경우가 많습니다.
전극 포스트에서는 전극명, 기준점, 방전 기준 좌표, 공구번호, 출력 파일명을 정확히 관리해야 합니다. 전극은 비슷하게 생긴 것이 여러 개 나오기 때문에 파일명과 기준 관리가 흐트러지면 현장에서 혼선이 생깁니다.
금형 설계자 관점의 포스트 노하우
설계 기준면과 G54는 연결해서 봐야 합니다
금형 설계에서는 기준면, 기준핀, 기준블록, PL면, 제품 기준을 계속 봅니다.
CAM 포스트 쪽에서는 이 기준이 결국 G54, G55 같은 작업 좌표계로 연결됩니다.
설계 데이터에서 기준이 불명확하면 CAM에서도 원점을 잡기 애매해지고, 가공 현장에서는 세팅 기준이 달라질 수 있습니다. 특히 수정 금형이나 2차 가공에서는 이전 기준과 현재 기준이 달라져 문제가 생기는 경우가 있습니다.
안전 높이는 소재가 아니라 지그까지 봐야 합니다
CAM에서는 소재 상단 기준으로 안전 높이를 잡기 쉽습니다.
하지만 실제 현장에는 클램프, 바이스, 서포트, 지그, 체결 볼트, 금형 돌출부가 있습니다.
자동차 금형처럼 큰 소재는 고정 방식도 다양하기 때문에 안전 높이를 낮게 잡으면 이동 중 충돌이 날 수 있습니다.
| 높이 항목 | 확인 기준 | 금형가공에서 자주 생기는 문제 |
| Clearance Height | 지그와 클램프 최고점보다 위 | 공구 이동 중 클램프 충돌 |
| Retract Height | 다음 경로 이동 전 안전 높이 | 금형 돌출부와 홀더 간섭 |
| Feed Height | 절삭 이송으로 바뀌기 전 높이 | 공구 접근 시간이 길거나 너무 가까움 |
| Top Height | 소재 상단 또는 기준면 | Z0 기준 착오 |
| Bottom Height | 최종 가공 깊이 | 관통, 과절삭, 여유 소재 부족 |
장공구와 홀더 간섭은 설계 단계에서도 봐야 합니다
금형 설계에서 깊은 리브나 좁은 포켓을 만들면, 가공 쪽에서는 긴 공구를 써야 합니다.
공구가 길어질수록 떨림이 커지고, 홀더 간섭도 늘어납니다. CAM에서는 공구 끝만 보고 경로가 만들어졌는데 실제로는 홀더가 벽에 닿는 경우도 있습니다.
이런 부분은 포스트 프로세스에서만 해결할 수 있는 문제가 아닙니다. 설계 단계에서 가공 가능 R, 공구 접근 방향, 전극 분리 여부를 같이 봐야 합니다. 특히 자동차 금형은 납기가 촉박한 경우가 많아 설계 후반에 이런 문제가 나오면 수정 비용이 커집니다.

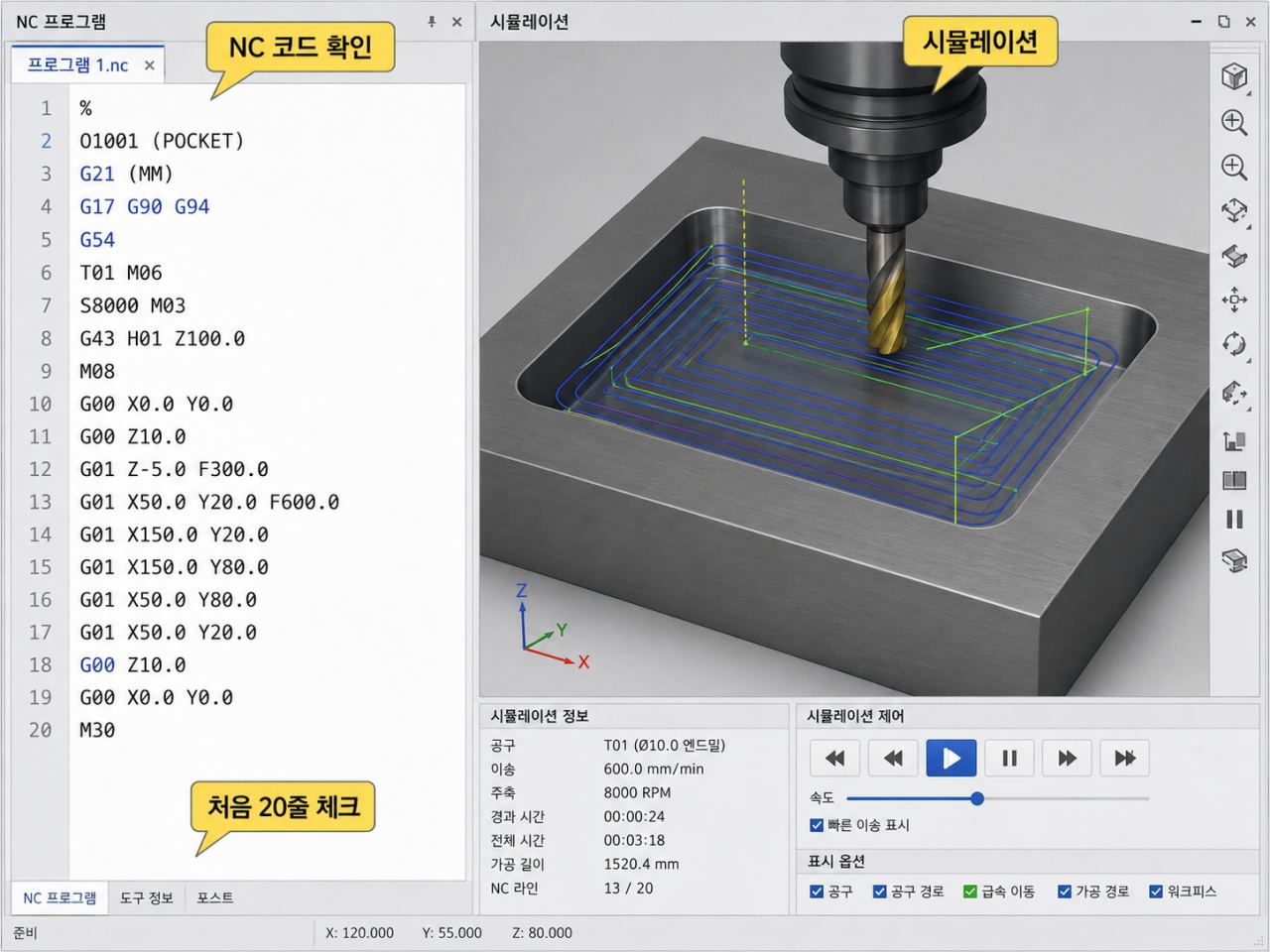

NC 코드 예시
아래는 자동차 금형 코어 중 일부를 3축 머시닝센터에서 황삭 또는 중삭한다고 가정한 단순 예시입니다.
실제 장비에 그대로 쓰는 용도가 아니라, 포스트 후 NC 코드가 어떤 구조로 만들어지는지 이해하기 위한 예시입니다.
%
O5210 (AUTO MOLD CORE ROUGH)
G21 G17 G90 G40 G49 G80
G54
T05 M06
S4500 M03
G00 G43 H05 Z150.0
M08
G00 X-250.0 Y-180.0
Z20.0
G01 Z-3.0 F300
G01 X250.0 F1200
G01 Y180.0
G01 X-250.0
G01 Y-180.0
G00 Z150.0
M09
M05
G53 Z0
M30
%| 코드 | 뜻 | 확인할 내용 |
| G21 G17 G90 | mm, XY평면, 절대좌표 | 시작부 기본 모드입니다. |
| G54 | 작업 좌표계 | 금형 기준면과 장비 원점이 맞아야 합니다. |
| T05 M06 | 5번 공구 교환 | 실제 매거진 5번 공구를 확인해야 합니다. |
| G43 H05 Z150.0 | 공구 길이보정 적용 후 Z150 이동 | H번호와 안전 높이가 중요합니다. |
| M08 | 절삭유 ON | 금형강 가공 시 칩 배출과 열관리에 필요합니다. |
| G53 Z0 | 기계 좌표 Z 복귀 | 장비별 복귀 방식과 충돌 위험을 확인해야 합니다. |
| M30 | 프로그램 종료 | 프로그램 마지막에 자주 사용됩니다. |

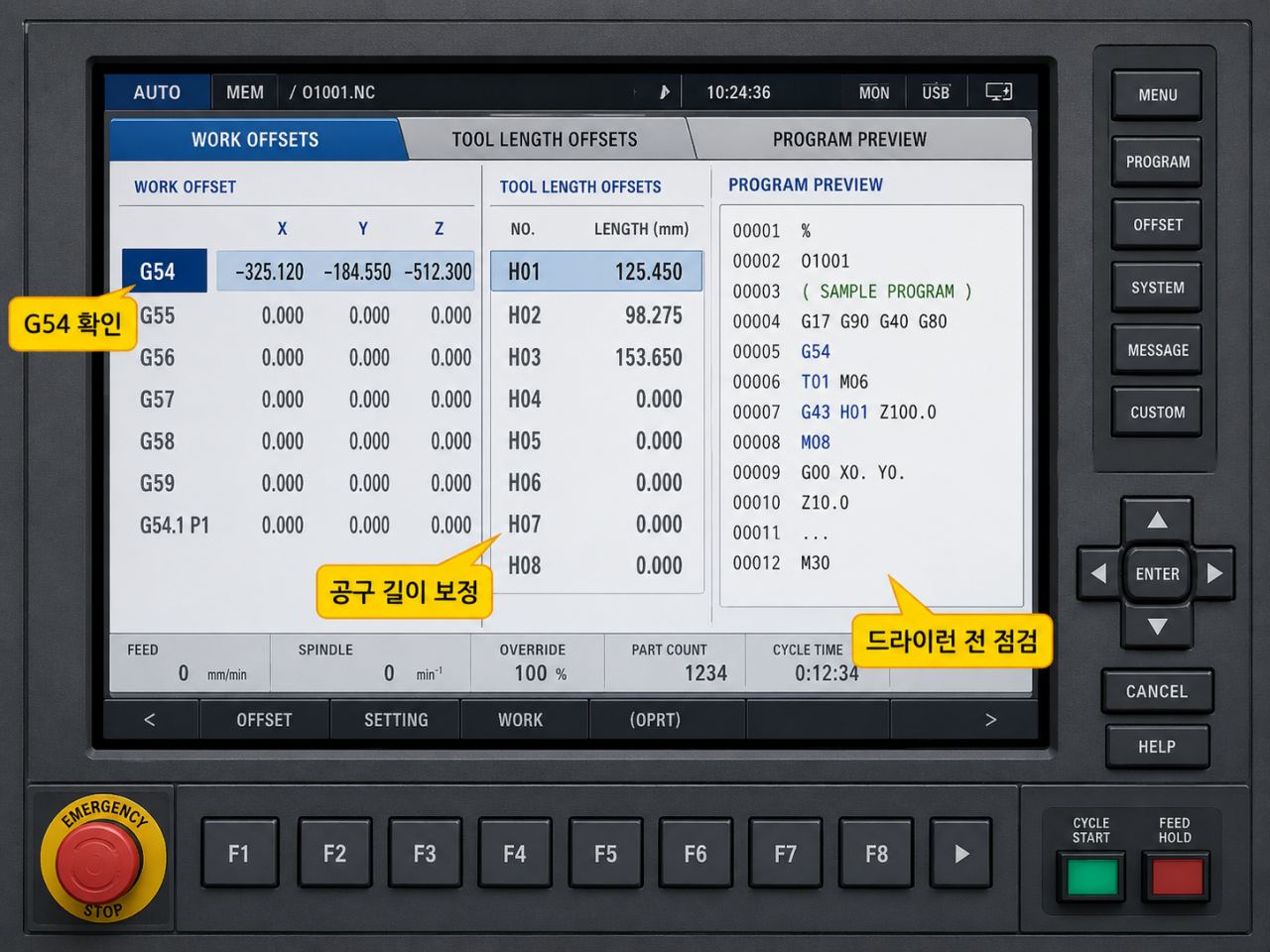

포스트 출력 전 체크리스트
처음 쓰는 장비, 새로 받은 포스트, 수정된 포스트, 5축 금형가공, 대형 금형 장시간 가공은 반드시 확인을 거치는 편이 좋습니다.
특히 자동차 금형은 소재비와 장비 시간이 크기 때문에 “한 번 돌려보면 알겠지”가 위험할 수 있습니다.
자주 생기는 오류와 원인
포스트 관련 문제는 CAM 작업자만의 문제가 아니며 설계 기준, 소재 세팅, 장비 조건, 공구 구성, 출력 포스트가 서로 안 맞으면 설계자도 원인을 같이 확인해야 할 때가 많습니다.
| 증상 | 가능한 원인 | 확인할 곳 | 해결 방향 |
| 장비에서 NC 파일이 안 보임 | 확장자, 파일명 규칙 문제 | .nc, .tap, .mpf, 파일명 길이 | 장비 표준 확장자와 영문 파일명 사용 |
| Unknown G-code 알람 | 컨트롤러가 지원하지 않는 코드 출력 | 알람 발생 줄 | 장비 컨트롤러용 포스트 사용 |
| 원호 알람 | IJK/R 방식 불일치 | G02, G03 출력부 | 원호 출력 방식을 변경하거나 선분화 |
| Z축이 예상보다 깊게 들어감 | 원점, H번호, 공구길이 오류 | G54, G43 H번호 | 장비 오프셋과 공구길이 재확인 |
| 클램프와 충돌할 뻔함 | 안전높이 부족, G00 경로 문제 | Clearance, Retract, G00 이동 | 지그 최고점 기준으로 안전 높이 수정 |
| 가공면 줄무늬가 심함 | 이송속도, 선분 길이, 스무딩 문제 | 정삭 경로, 고속가공 옵션 | 공차와 스무딩 조건 조정 |
| 공구 교환이 안 됨 | M06 출력 방식 불일치 | T번호, M06 위치 | 장비 표준 공구교환 코드 반영 |
| 5축 회전 방향이 반대 | A/B/C축 방향 정의 오류 | 회전축 출력값, 머신 시뮬레이션 | 장비 전용 포스트와 축 방향 확인 |
금형 설계자와 CAM 작업자의 협업 포인트
자동차 금형 설계 20년차 관점에서 보면 포스트 프로세서는 CAM 작업자의 영역이지만, 문제의 시작은 설계 데이터에서 오는 경우도 많습니다.
설계자는 “형상만 넘기면 끝”이 아니라 가공 기준과 수정 이력, 가공 방향, 간섭 가능성을 함께 전달해야 합니다.
기준면과 좌표 기준을 명확히 전달
금형 데이터에서 어느 면을 기준으로 잡아야 하는지, 제품 기준인지 금형 기준인지, 수정 전후 기준이 달라졌는지 명확해야 합니다. CAM에서 G54 원점을 잡을 때 기준이 애매하면 현장 세팅도 흔들립니다.
가공 불가능 형상은 미리 분리
깊고 좁은 리브, 날카로운 내부 코너, 공구 접근이 어려운 포켓은 설계 단계에서 전극 처리나 인서트 분할을 고려하는 것이 좋습니다. CAM에서 억지로 긴 공구를 쓰면 포스트 출력은 되더라도 실제 가공에서 떨림과 간섭이 생길 수 있습니다.
수정 이력은 파일명으로도 남겨야 합니다
자동차 금형은 설계 변경이 잦습니다. 제품 수정, 금형 수정, 양산 트라이 후 보정, 현장 대응이 반복되면 파일이 섞이기 쉽습니다. 포스트 출력 파일명에도 금형번호, 공정명, 수정일자, 작업부위를 넣어두면 현장 혼선을 줄일 수 있습니다.
포스트 파일 수정 시 주의사항
포스트 파일은 단순 설정 파일처럼 보이지만 실제로는 장비 동작을 바꾸는 코드입니다.
파일 확장자, 주석, 줄 번호 정도는 비교적 부담이 적지만, 공구 교환, 원점 복귀, 5축 회전축, 선반 X축 출력, 장비 매크로는 함부로 수정하면 안 됩니다.
| 수정 항목 | 난이도 | 주의할 점 |
| 파일 확장자 변경 | 낮음 | 장비가 읽는 확장자를 확인해야 합니다. |
| 주석 출력 변경 | 낮음 | 한글 주석은 장비에서 깨질 수 있습니다. |
| 줄 번호 출력 | 낮음 | N10, N20 같은 번호 출력 여부를 정합니다. |
| 냉각수 코드 변경 | 중간 | M07, M08, M09 장비 옵션을 확인해야 합니다. |
| G28/G53 복귀 변경 | 높음 | 복귀 중 충돌 위험이 있어 장비 기준 확인이 필요합니다. |
| 5축 회전축 수정 | 매우 높음 | 전용 포스트와 머신 시뮬레이션 검증이 필요합니다. |
입문자와 전문가가 보는 관점 차이
CAM Post Process는 입문자와 전문가가 보는 지점이 다릅니다.
입문자는 “G코드가 나왔는가”를 보고, 실무자는 “그 코드가 우리 장비와 금형 조건에서 안전한가”를 봅니다.
| 구분 | 입문자 관점 | 전문가 관점 |
| 포스트 파일 | 장비 이름만 맞으면 된다고 생각 | 컨트롤러 버전, 옵션, 공구교환 방식까지 확인 |
| 원점 | G54 정도만 확인 | 설계 기준, 소재 기준, 장비 오프셋을 함께 봄 |
| 안전 높이 | 소재 위로 올라가면 안전하다고 생각 | 클램프, 지그, 홀더, 장공구까지 고려 |
| 정삭 품질 | 공구경로만 보면 된다고 생각 | 스무딩, 선분 길이, 장비 가감속, 고속가공 옵션을 봄 |
| 5축 가공 | 시뮬레이션이 돌면 괜찮다고 생각 | 회전축 방향, TCP, RTCP, 리미트, 실제 장비 충돌까지 확인 |
CAM Post Process 정리
CAM Post Process는 CAM에서 만든 공구경로를 CNC 장비가 읽을 수 있는 NC 코드로 변환하는 작업입니다.
자동차 금형 설계자 입장에서는 직접 포스트 파일을 수정하지 않더라도, 이 과정이 어떤 의미인지 알고 있어야 가공 문제를 빠르게 이해할 수 있습니다.
특히 자동차 금형은 대형 소재, 복잡한 곡면, 깊은 캐비티, 장공구, 전극, 5축 가공, 수정 이력이 많기 때문에 포스트 프로세서의 역할이 더 중요합니다. 단순히 G코드가 출력됐는지가 아니라, 그 코드가 실제 장비와 금형 조건에서 안전하게 동작하는지를 봐야 합니다.
설계자는 기준면, 분할 구조, 공구 접근성, 전극 처리 여부를 명확히 정리하고, CAM 작업자는 포스트 파일, 원점, 공구번호, 안전높이, 장비 옵션을 확인해야 합니다. 이 연결이 맞아야 금형가공에서 불필요한 재작업과 현장 혼선을 줄일 수 있습니다.
Q. CAM Post Process는 무엇인가요?
CAM에서 만든 공구경로를 CNC 장비가 읽을 수 있는 NC 코드 또는 G-code로 변환하는 작업입니다. 장비 컨트롤러에 맞는 포스트 프로세서가 필요합니다.
Q. 자동차 금형에서 포스트 프로세서가 왜 중요한가요?
자동차 금형은 소재가 크고 가공 시간이 길며 곡면과 깊은 캐비티가 많습니다. 포스트 설정이 잘못되면 장비 알람, 공구 파손, 클램프 충돌, 가공면 불량으로 이어질 수 있습니다.
Q. 금형 설계자도 G코드를 알아야 하나요?
전부 작성할 필요는 없지만 G54, G21, G43, T번호, H번호, M08, M30 같은 기본 코드는 알고 있으면 가공 문제를 이해하는 데 도움이 됩니다.
Q. 포스트 파일을 직접 수정해도 되나요?
파일 확장자나 주석 정도는 비교적 부담이 적지만, 공구 교환, 원점 복귀, 5축 회전축, 고속가공 코드는 장비 안전과 연결되므로 전문가 확인이 필요합니다.
Q. CAM 시뮬레이션이 정상이면 실제 가공도 안전한가요?
반드시 그렇지는 않습니다. CAM 시뮬레이션은 내부 경로 기준이고, 실제 장비는 포스트 후 NC 코드, 장비 오프셋, 공구 길이, 지그 상태의 영향을 받습니다. 처음 돌리는 작업은 에어컷과 싱글블록 확인이 필요합니다.
