UG NX CAM 평면 밀링 설정법, 신입부터 전문가까지 보는 지오메트리·공구·절삭 패턴

UG NX CAM 평면 밀링은 CAM 신입이 가장 먼저 접하는 오퍼레이션 중 하나지만, 실제로 파고들면 지오메트리, 공구, 절삭 패턴, 스텝오버, 비절삭 이동, 검증, 포스트 출력까지 모두 연결되는 중요한 기능입니다. 단순히 “평평한 면을 깎는 기능”으로만 보면 현장에서 많이 멈춥니다.

자동차 금형, 사출 금형, 프레스 금형, 전극 가공, 부품가공에서 평면 밀링은 생각보다 자주 쓰입니다. 특히 현대·기아 자동차 금형처럼 코어, 캐비티, 슬라이드, 인서트, 리프터, 전극이 얽힌 작업에서는 가공할 영역과 남겨야 할 영역을 정확히 나누는 것이 가장 중요합니다.

일단 CAM 신입은 “경로가 생성됐는지”를 먼저 보지만, 실무자는 “이 경로가 실제 장비에서 안전한지”, “공구가 클램프를 피하는지”, “정삭 전에 소재가 균일하게 남는지”, “포스트 후 NC 코드가 장비 조건에 맞는지”까지 같이 봅니다. 같은 평면 밀링이라도 경험에 따라 보는 지점이 완전히 달라집니다.

UG NX 평면 밀링이란?

참고 : 자동차 금형 설계자가 알아야 할 CAM Post Process 뜻과 포스트 프로세서 설정값

평면 밀링은 평면 레이어를 기준으로 소재의 볼륨을 제거하는 NX CAM 오퍼레이션입니다.

주로 정삭 전에 소재를 걷어내는 황삭, 특정 포켓의 바닥 정리, 외곽 경계 안쪽의 평면 가공, 전극 소재의 기준면 가공 등에 사용됩니다.

NX CAM에서는 평면 밀링을 만들 때 보통 다음 순서로 설정합니다.

먼저 지오메트리를 지정하고, 사용할 공구를 선택한 뒤, 절삭 패턴과 조건을 잡고, 공구 경로를 생성해 검증합니다. 마지막으로 포스트 프로세스를 통해 NC 코드로 출력합니다.

이 중에서 가장 자주 실수하는 부분은 지오메트리입니다.

공구 조건이나 이송속도를 아무리 잘 잡아도, 파트 경계와 가공 재료 경계를 잘못 선택하면 경로 자체가 엉뚱하게 만들어질 수 있습니다.

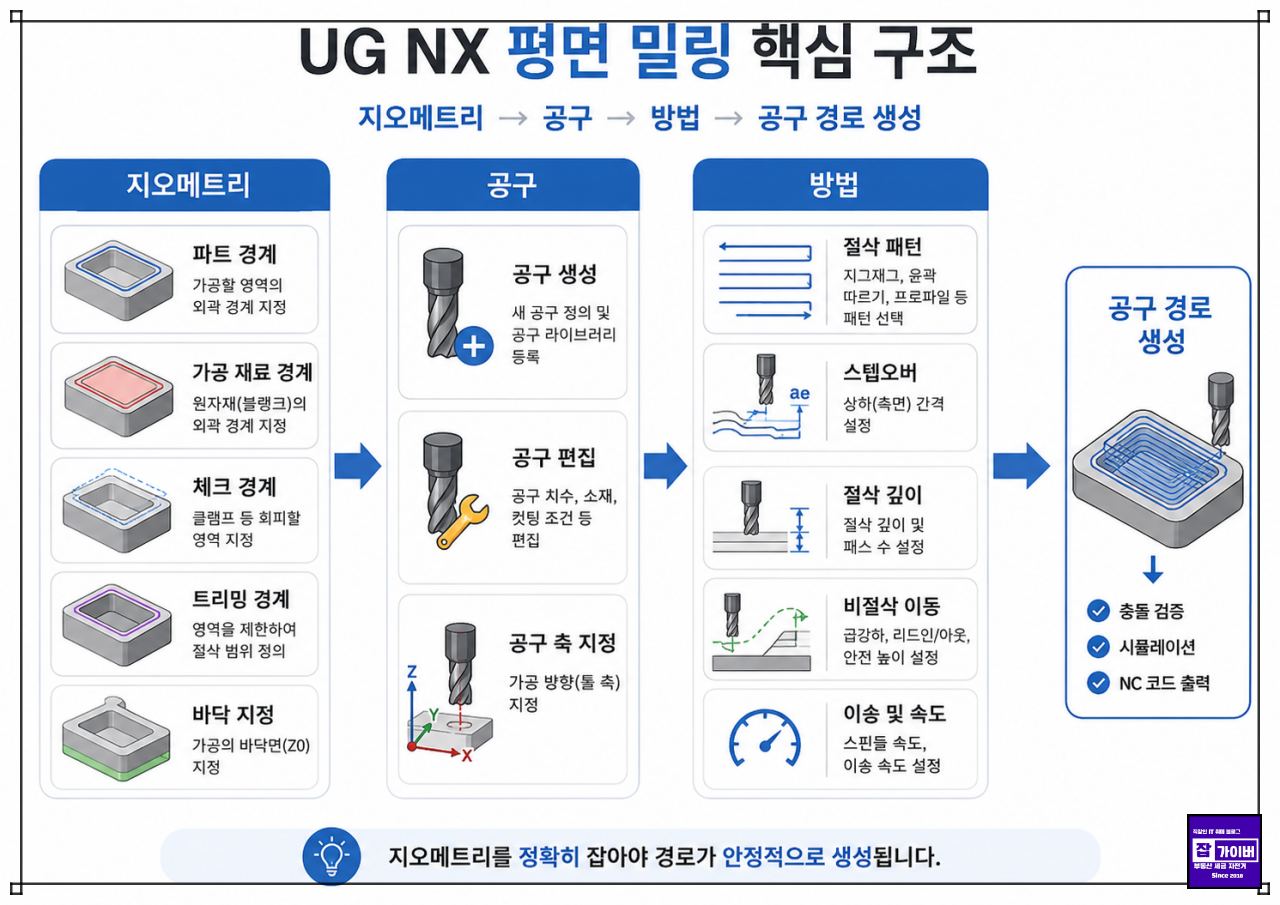

신입이 먼저 알아야 할 기본 구조

CAM 신입이라면 평면 밀링을 메뉴 이름으로 외우기보다 지오메트리 → 공구 → 방법 → 조건 → 검증으로 이해하는 게 좋습니다.

이 구조를 알면 NX CAM뿐 아니라 마스터캠, 파워밀, 솔리드캠을 다룰 때도 개념이 빨리 잡힙니다.

구분	NX CAM 항목	쉽게 말하면	현장 문제
지오메트리	파트, 가공 재료, 체크, 트림, 바닥	어디를 깎고 어디를 남길지 정함	과절삭, 미절삭, 충돌
공구	공구 생성, 공구 편집, 공구 축	어떤 공구로 어느 방향에서 깎을지 정함	홀더 간섭, 장공구 떨림
방법	절삭 패턴, 스텝오버, 절삭 깊이	공구가 어떤 방식으로 지나갈지 정함	가공 시간 증가, 표면 불량
조건	비절삭 이동, 코너 제어, 이송 및 속도	안전 이동과 절삭 부하를 조정함	공구 파손, 가공면 줄무늬
검증	공구 경로 검증, 충돌 확인, 포스트 출력	장비로 보내기 전 마지막 확인	장비 알람, 소재 폐기

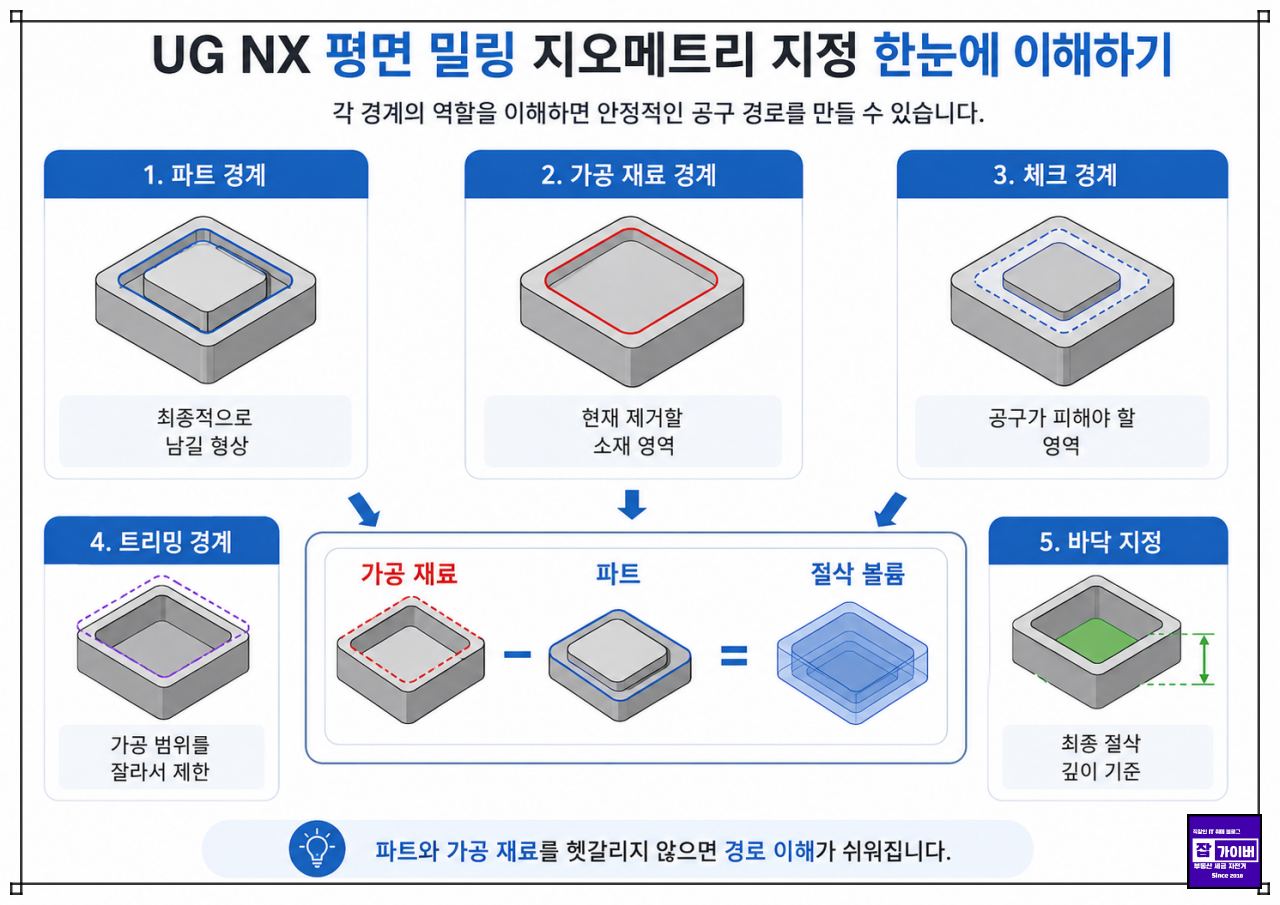

지오메트리 지정

평면 밀링에서 지오메트리는 가장 먼저 봐야 할 부분입니다.

NX CAM에서 경로가 이상하게 나오거나 아예 생성되지 않을 때 대부분 파트, 가공 재료, 체크, 트리밍, 바닥 중 하나가 잘못 지정된 경우가 많습니다.

Fusion G코드 NC코드 생성 방법과 후처리 설정 정리

신입은 “선택한 면이 맞는지”만 보지만, 실무자는 상속된 지오메트리인지, 부모 그룹에서 가져온 값인지, 이전 수정 전 바디가 남아 있는지, 체크 형상이 빠졌는지까지 봅니다.

파트 경계

파트 경계는 최종적으로 남겨야 할 형상입니다. 쉽게 말하면 “이 부분은 제품 형상 또는 금형 형상으로 남겨야 하니 공구가 침범하면 안 된다”는 기준입니다.

예를 들어 자동차 금형 코어의 제품면, 캐비티 형상, 인서트 장착면, 슬라이드 접촉면은 파트 지오메트리로 봐야 합니다. 파트 경계를 제거할 소재로 착각하면 공구가 깎으면 안 되는 형상까지 들어갈 수 있습니다.

가공 재료 경계

가공 재료 경계는 현재 제거할 수 있는 소재 영역입니다. 스톡 블록, 주물 소재, 단조 소재, 이전 공정 후 남은 소재가 여기에 해당합니다.

현장에서 많이 나오는 문제가 오래된 스톡 바디를 그대로 사용하는 경우입니다. 설계 변경으로 파트가 바뀌었는데 가공 재료 바디가 이전 버전이면 경로가 애매하게 생성됩니다. 이런 경우 “경로는 나왔는데 왜 이쪽이 남지?” 같은 상황이 생깁니다.

체크 경계

체크 경계는 공구가 피해야 할 영역입니다. 금형에서는 클램프, 지그, 고정 볼트, 서포트 블록, 이미 정삭된 기준면, 전극 기준부가 체크로 들어갈 수 있습니다.

CAM 화면에서 공구 경로가 정상으로 보여도 실제 장비 위에는 고정구가 있습니다. 이 고정구를 체크로 넣지 않으면 검증에서는 문제가 없어 보이는데 실제 장비에서 클램프를 건드릴 수 있습니다.

트리밍 경계

트리밍 경계는 가공 영역을 잘라서 제한하는 기능입니다. 전체 파트 중 일부 포켓만 가공하거나, 특정 영역은 이번 공정에서 제외하고 싶을 때 사용합니다.

트리밍 경계는 방향이 중요합니다. 경계 안쪽을 가공할지, 바깥쪽을 가공할지 잘못 보면 필요한 영역이 빠지거나 불필요한 영역까지 경로가 생깁니다. 경계 적용 후에는 반드시 표시 기능과 검증으로 확인해야 합니다.

바닥 지정

바닥 지정은 최종 절삭 깊이 기준입니다. 단순히 Z값 하나를 넣는 것처럼 보이지만, 금형에서는 바닥면이 조립 기준이나 제품 품질과 연결될 수 있습니다.

예를 들어 인서트 시트면, 전극 기준면, 리프터 접촉면, 슬라이드 가이드면처럼 높이가 중요한 곳은 바닥 지정이 틀리면 후가공이나 조립에서 바로 문제가 됩니다.

항목	역할	예시	주의할 점
파트 경계	최종적으로 남길 형상	코어, 캐비티, 인서트면	제거 영역으로 착각하면 과절삭 위험
가공 재료 경계	현재 제거할 소재	블랭크, 주물, 단조 소재	이전 버전 소재 바디 확인
체크 경계	공구가 피해야 할 영역	클램프, 지그, 완성면	누락 시 충돌 위험
트리밍 경계	가공 범위 제한	일부 포켓, 특정 구역	안쪽·바깥쪽 방향 확인
바닥 지정	최종 깊이 기준	포켓 바닥, 시트면	Z 기준 착오 주의

지오메트리 상속과 표시 기능

NX CAM에서는 지오메트리를 오퍼레이션마다 새로 지정할 수도 있고, 상위 지오메트리 그룹에서 상속받아 사용할 수도 있습니다.

여러 오퍼레이션이 같은 파트와 같은 소재를 사용한다면 상속을 활용하는 것이 편합니다.

다만 상속 구조를 모르면 여기서 많이 헷갈립니다. 특정 오퍼레이션에서 지오메트리를 바꾸고 싶은데 버튼이 비활성화되어 있거나, 수정했는데 다른 오퍼레이션까지 같이 바뀌는 경우가 있습니다. 이때는 현재 오퍼레이션이 직접 지오메트리를 가진 것인지, 상위 그룹에서 가져오는 것인지 먼저 봐야 합니다.

표시 기능은 선택한 지오메트리를 화면에서 강조해 보여주는 기능입니다. 파트, 가공 재료, 체크, 트리밍을 지정한 뒤에는 바로 경로를 만들지 말고 표시로 한 번 확인하는 습관이 좋습니다.

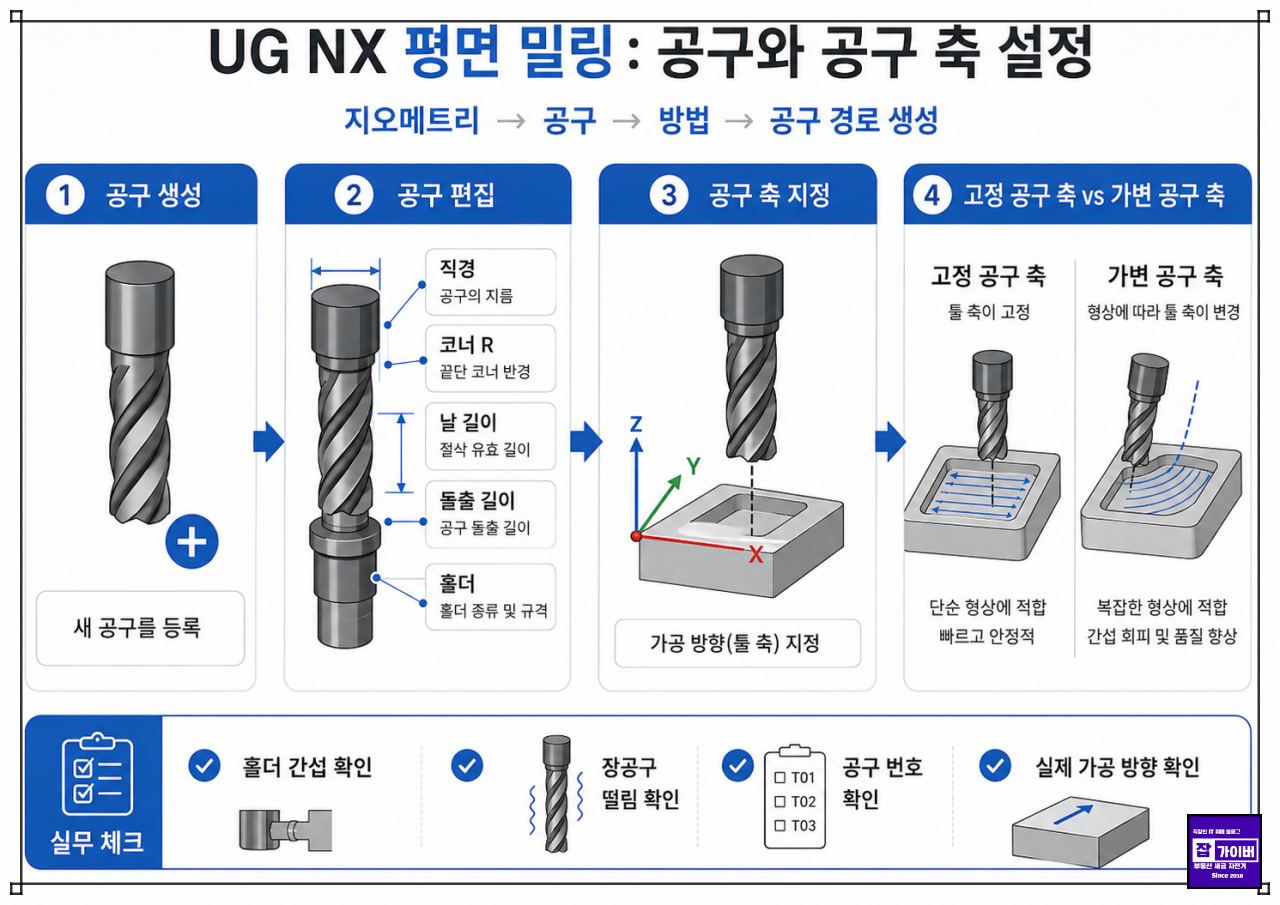

공구 설정

공구 그룹에서는 사용할 공구를 새로 만들거나 기존 공구를 편집합니다.

평면 밀링에서는 엔드밀, 페이스밀, 코너R 엔드밀, 볼엔드밀, 래디우스 공구 등이 자주 사용됩니다.

신입은 공구 직경만 보는 경우가 많지만, 실무에서는 코너 R, 날 길이, 돌출 길이, 홀더 형상, 공구 번호, 소재별 절삭 조건을 함께 봐야 합니다. 특히 금형은 깊은 포켓과 긴 벽면이 많아 공구 돌출 길이가 길어지기 쉽습니다.

공구 생성

공구 생성은 새 공구를 등록하는 기능입니다.

공구 라이브러리에 등록해두면 다른 오퍼레이션에서도 같은 공구를 사용할 수 있습니다.

예를 들어 금형 황삭용 D20 코너R 엔드밀, 중삭용 D16 엔드밀, 잔삭용 D6 볼엔드밀, 전극 가공용 D3 엔드밀처럼 공구를 용도별로 정리해두면 작업자가 바뀌어도 조건 관리가 쉬워집니다.

공구 편집

공구 편집에서는 공구 치수와 관련 조건을 수정합니다.

공구 직경, 코너 반경, 날 길이, 돌출 길이, 홀더를 정확히 넣어야 검증에서 간섭을 제대로 확인할 수 있습니다.

공구 항목	확인 내용	현장 예시
직경	공구의 지름	D20으로 황삭 후 D10, D6으로 잔삭
코너 R	끝단 코너 반경	금형강 중삭에서 코너R 공구로 공구 수명 확보
날 길이	절삭 가능한 길이	깊은 벽면 가공 시 날 길이 부족 여부 확인
돌출 길이	홀더에서 나온 길이	장공구 떨림, 채터, 홀더 간섭 확인
홀더	척과 홀더 형상	캐비티 벽면이나 지그와 간섭 여부 확인
공구 번호	T번호	포스트 후 T01, T02, T03으로 장비 매거진 연결

공구 축 지정

공구 축 지정은 공구가 어느 방향을 보고 가공할지 정하는 기능입니다.

일반 3축 평면 밀링에서는 보통 Z축 방향으로 고정되지만, 각도면 가공이나 3+2축, 5축 작업에서는 공구 축이 매우 중요합니다.

자동차 금형에서는 슬라이드 경사면, 리프터 경사면, 언더컷에 가까운 포켓, 깊은 캐비티 주변에서 공구 축을 잘못 잡으면 경로가 이상하게 나오거나 홀더 간섭이 생깁니다.

절삭 패턴 선택

절삭 패턴은 공구가 어떤 방식으로 움직이며 소재를 제거할지 정하는 항목입니다.

같은 영역이라도 지그재그로 깎는지, 파트 외곽을 따라가는지, 트로코이드로 부하를 줄이는지에 따라 가공 시간과 품질이 달라집니다.

절삭 패턴	특징	추천 상황	주의할 점
지그	한 방향으로 반복 절삭	방향성이 필요한 평면 가공	복귀 이동이 길어질 수 있음
지그재그	왕복하면서 넓은 영역을 빠르게 절삭	넓은 평면 황삭, 단순 포켓	상향·하향 절삭이 섞일 수 있음
윤곽 따르기	외곽 형상을 따라 경로 생성	복잡한 외곽, 금형 포켓	좁은 영역에 소재가 남을 수 있음
프로파일	경계선을 따라 가공	외곽 정리, 벽면 정리	공구경 보정 여부 확인
파트 따르기	파트 형상 기준으로 경로 생성	금형 외곽, 캐비티 주변	파트 선택이 틀리면 전체 경로가 틀어짐
트로코이드	루프형 경로로 공구 부하 분산	깊은 포켓, 고효율 황삭	장비와 공구 조건이 맞아야 효과가 있음

스텝오버 설정

스텝오버는 절삭 패스 사이의 간격입니다. 간단히 말하면 공구가 한 줄 깎고 옆으로 얼마나 이동해 다음 줄을 깎을지 정하는 값입니다.

스텝오버가 너무 크면 가공 부하가 커지고 표면이 거칠어질 수 있습니다. 반대로 너무 작으면 공구는 편하지만 시간이 오래 걸립니다. 그래서 황삭, 중삭, 정삭, 잔삭에 따라 다르게 잡아야 합니다.

스텝오버 방식	설명	추천 작업	실무 기준
상수	패스 간 거리를 고정값으로 지정	일반 황삭, 평면 제거	가공 시간 예측이 쉬움
스캘럽	패스 사이 남는 재료 높이 기준	정삭, 곡면 품질 관리	표면 품질 중심으로 설정
공구 직경 비율	공구 유효 직경의 백분율로 지정	표준 공구 조건 관리	공구별 템플릿 관리에 좋음

스텝오버 예시

예를 들어 D10 엔드밀로 넓은 평면을 황삭한다면 스텝오버를 공구 직경의 40~60% 정도로 잡는 경우가 많습니다.

다만 금형강처럼 부하가 큰 소재에서는 공구 상태, 돌출 길이, 절삭 깊이에 따라 더 보수적으로 잡아야 합니다.

정삭에서는 이야기가 달라집니다. 표면 품질이 중요하면 스텝오버를 줄이고, 스캘럽 기준으로 표면의 남는 높이를 관리하는 방식이 더 적합할 수 있습니다. 특히 외관면이나 조립 기준면은 가공 시간보다 품질이 먼저입니다.

절삭 각도와 절삭 방향

절삭 각도는 WCS의 XC축을 기준으로 공구 경로를 회전하는 설정입니다. 같

은 지그재그 경로라도 각도를 바꾸면 공구가 지나가는 방향이 달라집니다.

금형에서는 절삭 방향이 표면 품질에 영향을 줍니다. 넓은 평면은 짧은 방향으로 왕복하면 시간이 줄 수 있지만, 외관면이나 접촉면에서는 절삭 흔적 방향도 고려해야 합니다.

절삭 깊이

절삭 깊이는 한 번에 얼마만큼 내려가며 절삭할지 정하는 설정입니다. 다중 깊이 오퍼레이션에서는 여러 층으로 나누어 바닥까지 내려갑니다.

황삭에서 절삭 깊이를 너무 크게 잡으면 공구 부하가 급격히 커집니다. 특히 긴 공구를 쓰는 깊은 캐비티나 금형강 작업에서는 채터와 공구 파손이 생길 수 있습니다.

반대로 너무 얕게 잡으면 장비 시간만 길어지고 납기 부담이 커집니다. 결국 소재, 공구, 장비 강성, 돌출 길이, 냉각수, 가공 목적을 같이 보고 결정해야 합니다.

절삭 매개변수

절삭 매개변수는 오퍼레이션 종류와 절삭 패턴에 따라 표시되는 항목이 달라집니다. 여기에는 벽 클린업, 아일랜드 클린업, 여유값, 절삭 방향, 공구 보정, 코너 처리 등이 포함됩니다.

평면 밀링에서 외주 따르기 패턴을 사용할 때는 좁은 영역이 남을 수 있습니다. 이때 벽 클린업과 아일랜드 클린업을 사용하면 파트 벽과 아일랜드 주변을 한 번 더 정리해 잔여 소재를 줄일 수 있습니다.

이 설정을 놓치면 황삭은 끝났는데 코너나 벽면 주변에 소재가 많이 남아 중삭·정삭 공구가 부담을 받게 됩니다. 특히 소경 공구로 넘어가는 공정에서는 이 차이가 공구 수명에 영향을 줍니다.

비절삭 이동

비절삭 이동은 공구가 실제로 소재를 깎지 않는 이동입니다. 접근, 리드인, 리드아웃, 리트랙트, 안전 높이, 최소 간격 등이 여기에 들어갑니다.

현장에서 무서운 문제는 절삭 중보다 비절삭 이동에서 나오는 경우가 많습니다. 공구가 G00 급속 이동으로 움직이다가 클램프나 지그를 건드리면 순식간에 사고가 납니다.

자동차 금형처럼 큰 소재를 고정할 때는 클램프와 서포트가 많습니다. 그래서 비절삭 이동은 단순히 빠르게 움직이는 설정이 아니라 장비 안전과 직접 연결되는 설정으로 봐야 합니다.

항목	의미	실무 확인
접근	절삭 시작점으로 들어가는 이동	벽에 갑자기 꽂히지 않는지 확인
리트랙트	절삭 후 빠지는 이동	지그·클램프보다 충분히 위로 빠지는지 확인
최소 간격	공구와 형상 사이 여유 거리	장공구·홀더 간섭을 고려
안전 높이	급속 이동 전후 기준 높이	소재 최고점이 아니라 클램프 최고점 기준

코너 제어

코너 제어는 내부 코너와 외부 코너에서 공구 경로를 어떻게 처리할지 정하는 설정입니다. 내부 코너에서 급격히 방향을 바꾸면 공구 부하가 커지고, 외부 코너에서 경로가 끊기면 가공 흔적이 남을 수 있습니다.

금형에서는 코너 제어가 후 polishing 시간과도 연결됩니다. 코너에서 공구가 덜컥거리거나 방향 전환이 거칠면 가공면에 흔적이 남습니다. 특히 외관 품질이 중요한 부위는 코너 경로가 부드럽게 이어지는지 확인해야 합니다.

이송 및 속도

이송 및 속도에서는 스핀들 속도와 이송률을 지정합니다. CAM 신입은 RPM과 F값을 숫자로만 보지만, 실무에서는 소재, 공구, 돌출 길이, 절삭 깊이, 스텝오버, 냉각수까지 함께 봅니다.

예를 들어 같은 D10 엔드밀이라도 알루미늄 전극 가공, 금형강 중삭, 흑연 전극 가공에서 조건은 달라집니다. 공구가 길게 나와 있으면 이송을 줄여야 할 수 있고, 깊은 캐비티에서는 칩 배출 때문에 냉각수와 접근 방식도 같이 봐야 합니다.

작업	조건 설정 방향	주의할 점
황삭	재료 제거량과 칩 배출 중심	무리한 이송은 공구 파손으로 이어질 수 있음
중삭	정삭 전에 균일한 여유 소재 확보	남은 소재가 불균일하면 정삭 품질 저하
정삭	표면 품질과 경로 안정성 중심	이송이 과하면 줄무늬와 떨림 발생
잔삭	소경 공구 보호 중심	공구 돌출이 길면 채터 주의
전극 가공	소재 특성과 분진·칩 관리 고려	흑연, 동, 동텅스텐 조건 구분

실무 예시 1: 금형 포켓 황삭

자동차 금형 코어의 포켓을 황삭한다고 가정해보겠습니다.

이때 신입은 포켓 안쪽 면을 선택하고 D20 공구로 지그재그 경로를 만들면 된다고 생각하기 쉽습니다.

하지만 실무에서는 다음을 같이 봐야 합니다. 먼저 파트는 최종 코어 형상으로 지정하고, 가공 재료는 현재 소재 상태로 잡아야 합니다.

클램프나 주변 완성면은 체크로 지정하고, 이번 공정에서 가공할 포켓만 트리밍 경계로 제한합니다.

설정 항목	예시값	이유
파트 경계	최종 코어 형상	남겨야 할 형상을 보호하기 위해
가공 재료	소재 블록 또는 이전 공정 소재	제거할 볼륨 계산 기준
체크 경계	클램프, 주변 완성면	충돌과 과절삭 방지
절삭 패턴	지그재그 또는 트로코이드	넓은 영역 제거 또는 공구 부하 분산
스텝오버	공구 직경의 일정 비율	가공 시간과 공구 부하 균형
비절삭 이동	클램프보다 높은 안전 높이	급속 이동 중 충돌 방지

실무 예시 2: 전극 소재 평면 가공

방전 전극을 가공할 때도 평면 밀링은 자주 쓰입니다. 전극 소재의 기준면을 잡거나, 전극 외곽을 정리하거나, 특정 포켓을 가공할 때 활용됩니다.

전극 작업에서는 형상도 중요하지만 기준점과 전극명이 더 중요할 때가 많습니다. 비슷한 전극이 여러 개 나오기 때문에 CAM 파일명, 공구명, 좌표 기준, 가공 방향이 흐트러지면 현장에서 혼선이 생깁니다.

전극 작업 항목	확인 내용	문제 사례
전극 기준면	바닥 지정과 Z 기준 확인	방전 깊이 기준 불일치
전극 외곽	프로파일 또는 파트 따르기 검토	외곽 치수 불량
전극 홀더 기준	체크 지오메트리 지정	홀더 기준부 손상
파일명	전극번호, 공정명, 날짜 포함	비슷한 전극 파일 혼선

신입이 자주 하는 실수

NX CAM 평면 밀링은 메뉴가 많아서 처음에는 어느 값이 중요한지 잘 보이지 않습니다.

하지만 신입이 자주 하는 실수는 어느 정도 정해져 있습니다.

실수	원인	확인 방법
파트와 소재를 반대로 이해함	파트는 남길 형상이라는 개념 부족	절삭 볼륨이 가공 재료 - 파트인지 확인
체크 경계를 빼먹음	CAM 모델에 지그가 없다고 생각	클램프, 고정구, 완성면을 체크로 넣기
공구 돌출 길이를 대충 넣음	공구 직경만 보고 판단	홀더 포함 검증으로 간섭 확인
스텝오버를 너무 크게 잡음	가공 시간만 줄이려 함	공구 부하, 절삭 깊이, 소재를 함께 보기
비절삭 이동을 확인하지 않음	절삭 경로만 봄	G00 이동, 접근, 리트랙트 높이 확인
경로 생성 후 바로 포스트 출력	검증 습관 부족	시뮬레이션, 홀더 검증, NC 코드 확인

전문가가 보는 검토 순서

실무자는 평면 밀링 경로를 만들 때 단순히 “생성 완료”만 보지 않습니다.

경로가 만들어진 이유와 실제 장비에서 안전한지까지 봅니다.

특히 자동차 금형처럼 가공 시간이 길고 소재가 큰 작업은 한 번 잘못 돌리면 손실이 큽니다. 그래서 아래 순서로 보는 것이 안전합니다.

순서	확인 항목	확인 이유
1	파트와 가공 재료 확인	절삭 볼륨이 맞는지 확인하기 위해
2	체크와 트리밍 확인	피해야 할 영역과 가공 범위를 제한하기 위해
3	공구 직경, 돌출, 홀더 확인	장공구 떨림과 홀더 간섭을 막기 위해
4	절삭 패턴 확인	가공 효율과 표면 품질을 맞추기 위해
5	스텝오버와 절삭 깊이 확인	공구 부하와 가공 시간 균형을 맞추기 위해
6	비절삭 이동 확인	급속 이동 중 충돌을 막기 위해
7	검증과 포스트 출력	실제 장비 투입 전 마지막 확인

경로가 안 나올 때 확인할 것

평면 밀링에서 공구 경로가 안 나오는 경우는 생각보다 많습니다.

이럴 때 무작정 오퍼레이션을 새로 만들기보다 아래 항목부터 확인하는 것이 빠릅니다.

증상	가능한 원인	해결 방향
공구 경로가 생성되지 않음	파트 또는 가공 재료 누락	지오메트리 표시로 선택 상태 확인
일부 영역만 가공됨	트리밍 경계 방향 오류	포함·제외 방향 다시 확인
남아야 할 면을 깎음	파트 경계 설정 오류	최종 파트 형상 다시 지정
검증에서 충돌 발생	체크 형상 또는 홀더 누락	체크 경계와 공구 홀더 추가
경로가 너무 많고 느림	스텝오버가 너무 작거나 패턴 부적합	가공 목적에 맞게 패턴과 간격 조정
가공면이 거칠게 나옴	이송, 스텝오버, 코너 제어 문제	정삭 조건과 경로 연결성 확인

CAM 신입과 전문가의 차이

같은 UG NX 평면 밀링을 다뤄도 신입과 전문가는 보는 부분이 다릅니다.

신입은 메뉴를 찾고 경로를 만드는 데 집중하지만, 전문가는 공정 전체와 장비 안전을 함께 봅니다.

구분	신입 관점	전문가 관점
지오메트리	선택만 제대로 하면 된다고 생각	상속, 수정 이력, 체크 형상까지 확인
공구	직경과 공구 종류 위주로 확인	돌출 길이, 홀더, 떨림, 실제 T번호까지 확인
절삭 패턴	지그재그를 기본으로 사용	형상, 소재, 공구 부하에 맞게 패턴 선택
스텝오버	작게 하면 좋다고 생각	가공 시간, 공구 수명, 표면 품질을 같이 봄
검증	경로가 보이면 완료로 생각	홀더 간섭, 급속 이동, 포스트 후 NC 코드까지 확인

실무에서 도움 되는 기준

UG NX CAM 평면 밀링을 제대로 쓰려면 값을 많이 외우는 것보다 판단 기준을 잡는 것이 중요합니다. 아래 기준만 잡아도 신입이 많이 하는 실수를 줄일 수 있습니다.

첫째, 파트와 가공 재료를 헷갈리지 않아야 합니다. 파트는 남길 형상이고, 가공 재료는 제거할 소재입니다. 이 차이를 모르면 경로 이해가 계속 어렵습니다.

둘째, 체크 경계를 가볍게 보면 안 됩니다. 실제 장비 위에는 항상 클램프, 지그, 볼트, 서포트가 있습니다. CAM 데이터에 없다고 없는 것이 아닙니다.

셋째, 공구는 직경보다 돌출 길이가 더 중요할 때가 많습니다. 같은 D10 공구라도 짧게 물린 공구와 길게 뺀 장공구는 완전히 다른 조건으로 봐야 합니다.

넷째, 비절삭 이동을 반드시 봐야 합니다. 절삭 경로가 멀쩡해도 급속 이동에서 사고가 날 수 있습니다. 접근과 리트랙트는 검증에서 꼭 확인해야 합니다.

다섯째, 포스트 출력 전 검증을 빼먹지 않아야 합니다. NX 화면에서 경로가 보이는 것과 실제 장비에서 안전하게 돌아가는 것은 다릅니다. 포스트 후 NC 코드에서 T번호, G54, G43 H번호, M08, M30 정도는 확인하는 습관이 좋습니다.

UG NX 평면 밀링 정리

UG NX 평면 밀링은 CAM 신입부터 전문가까지 모두 자주 쓰는 기본 오퍼레이션입니다. 하지만 기본 기능이라고 해서 간단한 기능은 아닙니다. 지오메트리 지정, 공구 선택, 절삭 패턴, 스텝오버, 절삭 깊이, 비절삭 이동, 검증까지 모두 연결되어야 안정적인 공구 경로가 나옵니다.

처음 배우는 사람은 파트는 남길 형상, 가공 재료는 제거할 소재, 체크는 피해야 할 영역, 트리밍은 가공 범위 제한, 바닥은 최종 깊이라는 기준부터 잡는 것이 좋습니다.

전문가라면 여기에서 한 단계 더 들어가 공구 돌출, 홀더 간섭, 절삭 패턴별 잔여 소재, 정삭 전 소재 균일성, 비절삭 이동, 포스트 후 NC 코드까지 확인해야 합니다. 특히 자동차 금형처럼 큰 소재와 긴 가공 시간이 들어가는 작업에서는 작은 설정 하나가 납기와 품질에 직접 영향을 줄 수 있습니다.

Q. UG NX 평면 밀링은 어떤 작업에 많이 쓰나요?

평면 황삭, 포켓 가공, 바닥면 정리, 정삭 전 소재 제거, 전극 기준면 가공, 금형 인서트·슬라이드 일부 가공에 자주 사용됩니다.

Q. 파트 경계와 가공 재료 경계는 어떻게 다른가요?

파트 경계는 최종적으로 남겨야 할 형상이고, 가공 재료 경계는 현재 제거할 수 있는 소재입니다. NX CAM은 두 지오메트리의 차이를 기준으로 절삭 볼륨을 계산합니다.

Q. 체크 경계는 꼭 지정해야 하나요?

클램프, 지그, 고정구, 이미 정삭된 면처럼 공구가 피해야 할 영역이 있다면 지정하는 것이 안전합니다. 체크가 빠지면 CAM에서는 괜찮아 보여도 실제 장비에서 충돌할 수 있습니다.

Q. 절삭 패턴은 무엇을 기준으로 고르면 되나요?

넓고 단순한 평면은 지그재그가 무난하고, 외곽을 따라야 하는 형상은 파트 따르기나 프로파일이 좋습니다. 깊은 포켓이나 공구 부하가 큰 황삭은 트로코이드를 검토할 수 있습니다.

Q. 평면 밀링에서 가장 먼저 확인할 값은 무엇인가요?

지오메트리 선택 상태를 먼저 봐야 합니다. 파트, 가공 재료, 체크, 트리밍, 바닥이 맞지 않으면 공구나 절삭 조건이 좋아도 올바른 경로가 나오기 어렵습니다.
