PDF 오토캐드 도면 인식 DWG 변환 저장방법
PDF 오토캐드 도면 인식 DWG 변환 저장방법
도면을 스캔해 만든 PDF는 선 하나하나가 아니라 이미지처럼 들어가 있는 경우가 많습니다. 이런 경우에는 가져오기를 해도 편집 가능한 선으로 바로 바뀌지 않을 수 있습니다.
제가 실제로 써보면 PDF 품질에 따라 결과 차이가 꽤 큽니다. 선이 또렷하고 배경이 깨끗한 파일일수록 가져온 뒤 정리가 쉬웠고, 글자와 해치가 과하게 많은 도면은 변환은 되더라도 수정 시간이 더 들어갔습니다.
PDF 파일에서 먼저 확인할 부분
작업 전에 PDF를 한 번 확대해서 봐두면 좋습니다.
선이 흐릿하게 보이거나 계단처럼 깨져 보이면 이미지 PDF일 가능성이 높고, 확대해도 선이 매끈하게 유지되면 벡터 PDF일 가능성이 큽니다.
또 치수, 문자, 해치, 외곽선이 너무 촘촘하면 가져온 뒤 객체 수가 크게 늘어날 수 있습니다.
이런 도면은 변환 후 선택이 잘 되더라도 바로 쓰기보다 한 번 정리하는 시간이 필요합니다.

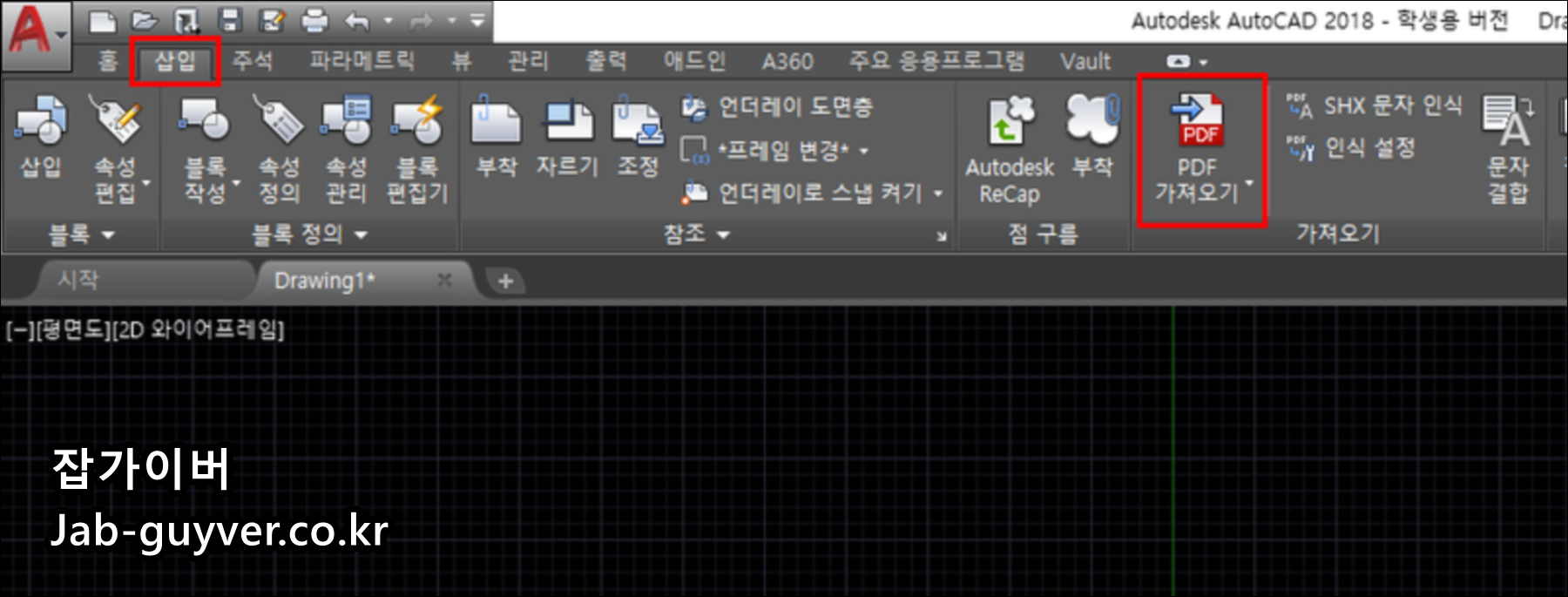

이제 오토캐드를 실행합니다. 리본 메뉴 기준으로는 삽입 → PDF 가져오기를 선택하면 됩니다.
메뉴로 찾기 번거롭다면 명령창에 PDFIMPORT를 입력해서 바로 실행해도 됩니다.
학생용 라이선스나 일반 버전 모두 이 기능을 사용할 수 있는 경우가 많고, 최근 버전일수록 가져오기 품질이나 문자 처리 부분이 더 나아진 편입니다. 다만 실제 결과는 버전보다도 PDF 원본 상태에 더 크게 영향을 받습니다.
여기서 중요한 건 PDF를 “첨부”하는 것이 아니라 “가져오기” 한다는 점입니다.
첨부는 참고용으로 걸어두는 개념에 가깝고, 가져오기는 안에 있는 선과 객체를 현재 도면으로 불러오는 방식입니다.

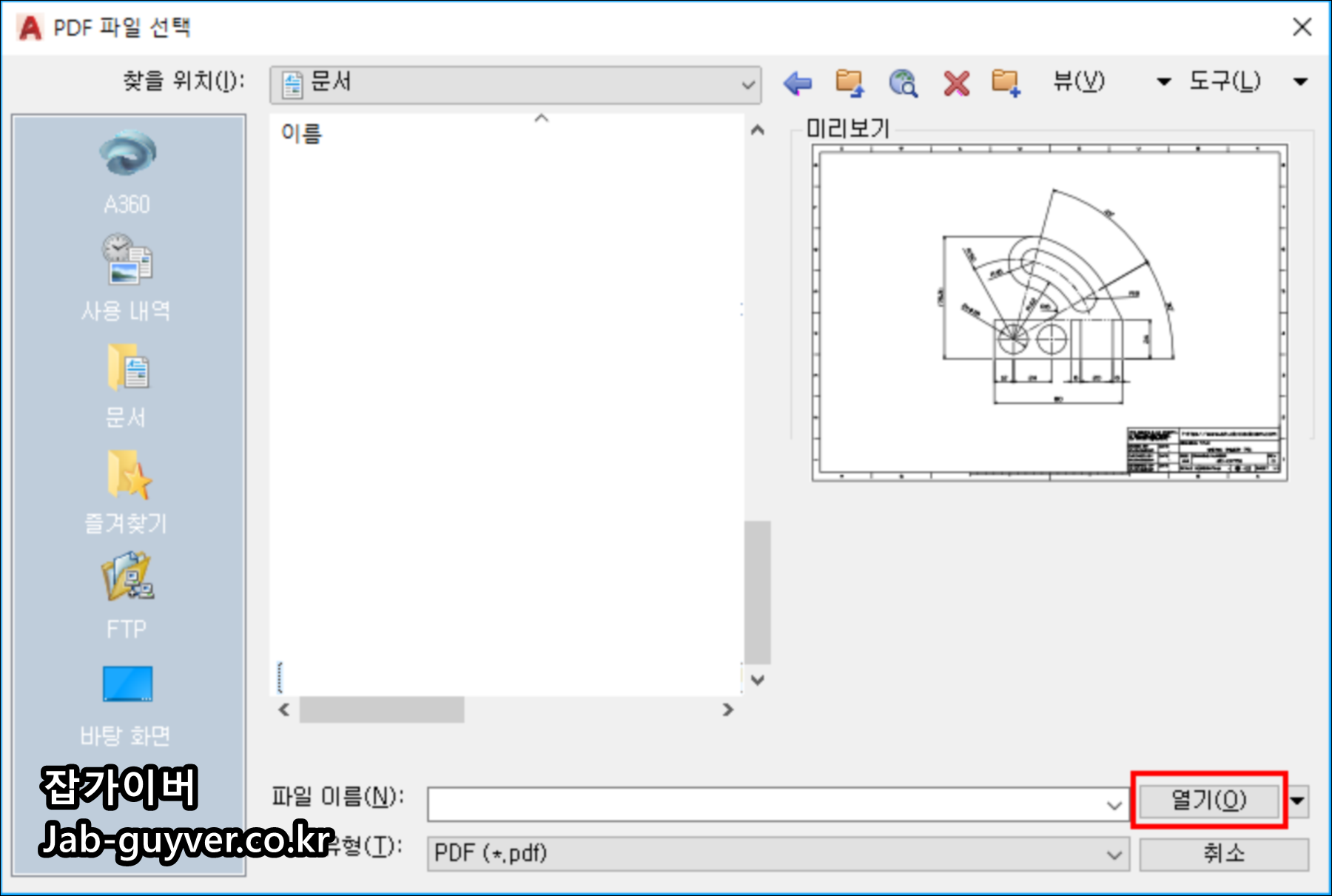

찾아보기를 눌러 PDF 파일을 선택한 뒤 확인을 눌러줍니다.

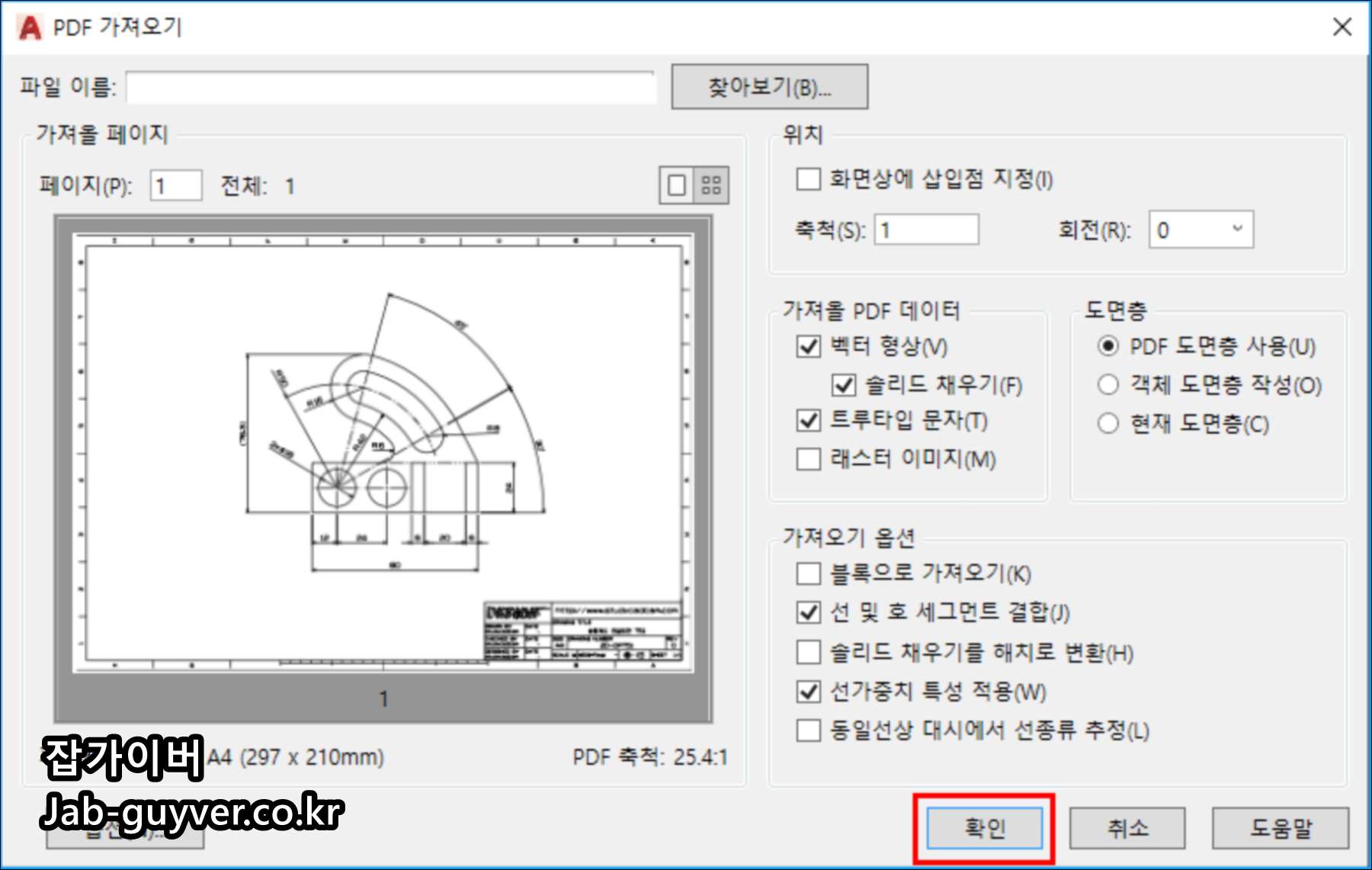

여러 페이지가 있는 PDF라면 어떤 페이지를 가져올지 먼저 선택할 수 있고, 삽입 위치와 축척, 회전값 등을 함께 지정할 수 있습니다.
이 부분에서는 너무 복잡하게 생각할 필요는 없습니다. 처음에는 기본값으로 불러온 뒤, 들어온 결과를 보고 위치와 크기를 다시 맞추는 편이 더 편할 때도 많습니다. 도면 축척이 중요한 파일이라면 불러온 뒤 실제 기준 치수를 재서 스케일이 맞는지 꼭 확인해두는 것이 좋습니다.
PDF에 문자, 해치, 래스터 이미지가 함께 섞여 있다면 가져오기 옵션에 따라 결과가 달라질 수 있습니다.
저는 보통 선 위주로 먼저 불러와 보고, 필요한 경우에만 문자나 채움 요소를 같이 가져오는 편입니다. 처음부터 전부 다 살리려 하면 선택 개체가 지나치게 많아져서 오히려 정리가 어려워질 수 있습니다.
변환이 잘 되는 PDF와 잘 안 되는 PDF 차이
결과가 좋은 PDF는 대체로 선이 깔끔하고, 배경이 깨끗하며, 원본이 CAD에서 직접 출력된 파일입니다. 이런 파일은 선분, 원, 호, 일부 문자가 비교적 자연스럽게 들어옵니다.
반대로 스캔본, 저해상도 PDF, 그림 위에 텍스트가 덧씌워진 파일, 도장이나 서명이 많은 문서는 가져온 뒤 객체가 지나치게 잘게 쪼개지거나 문자 모양이 어색하게 들어올 수 있습니다. 이런 경우에는 “변환 실패”라기보다 후작업이 많이 필요한 상태라고 보는 편이 맞습니다.
가져온 뒤 바로 확인해야 하는 부분
PDF를 가져오고 나면 선이 하나하나 선택되는 모습을 볼 수 있습니다.
이때 그냥 저장하기보다 몇 가지만 먼저 확인해두면 나중에 다시 손대는 일을 줄일 수 있습니다.
- 첫째는 축척입니다. 치수 하나를 직접 재서 원래 값과 맞는지 확인해두면 좋습니다.
- 둘째는 문자입니다. 폰트나 인식 방식에 따라 글자가 조각나거나 다른 형태로 들어오는 경우가 있습니다.
- 셋째는 겹선과 불필요한 조각선입니다. 변환 후 같은 선이 겹치거나 짧은 조각으로 나뉘는 일이 꽤 흔합니다.
저는 이런 도면을 정리할 때 OVERKILL 명령으로 중복 선을 정리하고, 이어져야 할 선은 필요에 따라 PEDIT로 다시 묶는 편입니다. 불필요한 레이어나 객체가 많다면 PURGE로 한 번 정리해두면 파일이 한결 가벼워집니다.
치수 스타일이나 문자 스타일도 원하는 환경과 다를 수 있으니, 최종 제출용으로 쓸 도면이라면 이 부분도 한 번 점검해두는 것이 좋습니다.
특히 외부 업체에서 받은 PDF를 변환한 경우에는 선종류, 문자 높이, 단위 설정이 내 작업 기준과 다를 때가 많습니다.
가져오기가 끝나면 PDF 안의 선들이 오토캐드 객체처럼 선택되는 것을 확인할 수 있습니다.
여기까지 왔다면 사실상 PDF 도면을 수정 가능한 상태로 가져온 것입니다.
이후에는 필요한 부분만 정리한 뒤 원하는 이름으로 저장하면 됩니다. 일반적으로는 다른 이름으로 저장을 선택해 DWG 파일로 보관하면 되고, 협업 상대방의 버전에 맞춰 하위 버전 저장이 필요할 수도 있습니다.
정리하면, PDF를 오토캐드에서 DWG로 바꾸는 기능은 생각보다 꽤 쓸만합니다.
다만 결과를 좌우하는 것은 오토캐드 자체보다 PDF 원본 품질입니다. 벡터 PDF라면 작업 시간을 많이 줄일 수 있고, 스캔본이라면 보조 수단 정도로 생각하는 편이 현실적입니다.
저라면 중요한 작업에 바로 쓰기 전에 먼저 일부 구간만 테스트로 가져와 봅니다. 선 선택 상태, 문자 상태, 실제 치수만 확인해봐도 이 PDF가 바로 쓸 수 있는지, 아니면 다시 그리는 편이 빠른지 금방 판단할 수 있기 때문입니다.
변환이 안 좋게 나올 때 체크할 부분
PDF를 가져왔는데 선이 이미지처럼 한 덩어리로만 보인다면 스캔 PDF일 가능성이 큽니다. 이 경우에는 오토캐드의 PDF 가져오기만으로는 원하는 결과가 나오지 않을 수 있습니다.
또 선은 들어왔는데 글자가 이상하게 깨지거나 문자 대신 도형처럼 들어오면, PDF를 만들 때 사용된 폰트와 문자 처리 방식의 영향일 수 있습니다. 이런 경우에는 텍스트를 그대로 살리는 것보다 필요한 부분만 직접 다시 입력하는 편이 더 깔끔할 때가 많습니다.
해치가 지나치게 잘게 쪼개지거나 선택이 무거워지면, 처음 가져오기 때 모든 요소를 한꺼번에 불러오기보다 선 위주로 다시 시도해보는 것도 방법입니다. 실제 작업은 결국 수정 가능한 외곽선과 기준 형상만 제대로 살아 있어도 훨씬 편해집니다.
자주 묻는 질문
Q. PDF를 가져오면 무조건 DWG로 완벽하게 바뀌나요?
A. 그렇지는 않습니다. 벡터 PDF는 결과가 좋지만, 스캔 PDF는 선 인식이 제대로 되지 않을 수 있습니다.
Q. 학생용 오토캐드에서도 사용할 수 있나요?
A. 사용하는 버전에 따라 대부분 가능한 경우가 많습니다. 실제로는 기능 지원 여부보다 PDF 원본 품질이 더 중요합니다.
Q. 가져온 뒤 선이 너무 많고 복잡하면 어떻게 하나요?
A. 중복선 정리, 불필요한 객체 삭제, 스케일 확인, 문자 재정리 순서로 손보면 훨씬 작업하기 편해집니다.
