오토캐드 PDF 저장 - 도면 DXF DWG PDF 변환 및 각종오류 Tip
오토캐드 PDF 저장 방법과 DWG DXF PDF 변환 오류 해결
오토캐드로 작업하다 보면 DWG 파일이나 DXF 파일을 PDF로 저장해서 보내야 하는 일이 정말 많습니다. 거래처에 도면을 전달할 때도 그렇고, 원본 수정은 막아두면서 결과물만 깔끔하게 공유하고 싶을 때도 PDF가 가장 편한 편입니다.
특히 PDF는 상대방 PC에 오토캐드가 없어도 바로 확인할 수 있고, 도면선이 깨지지 않게 보관하기에도 무난합니다. 최근 버전에서는 단순히 PDF로 저장하는 것에서 끝나는 것이 아니라, 반대로 PDF를 다시 불러와 DWG로 손보는 작업도 가능해서 활용 범위가 꽤 넓어졌습니다.
그래서 간단하게 업체에 도면을 보내거나 파일 보관용으로는 PDF 저장이 잘 맞고, 이미 받은 PDF 도면도 상황에 따라 다시 DWG나 DXF 작업에 연결할 수 있는데요 다만 여기서 중요한 것은 벡터 PDF인지 스캔 PDF인지입니다. 원본이 깨끗한 벡터 PDF일수록 다시 가져왔을 때 선과 문자가 더 잘 살아납니다.
PDF 저장은 단순해 보여도 막상 출력했을 때 빈 파일이 만들어지거나, 선 두께가 이상하게 나오거나, 한글이 깨지거나, 플롯 스타일이 꼬이는 경우가 꽤 자주 생깁니다. 그래서 저장 방법만 아는 것보다, 자주 나오는 오류까지 같이 알고 있는 편이 훨씬 편합니다.
아래에서는 먼저 DWG나 DXF 도면을 PDF로 저장하는 가장 많이 쓰는 방법을 정리하고, 그 다음 저장이 안 될 때 바로 확인하면 되는 부분들을 같이 묶어서 보겠습니다.
오토캐드 도면 PDF 저장 방법
가장 먼저 PDF로 저장할 도면 파일을 엽니다. 실
무에서는 모델 공간에서 바로 저장하는 경우도 있고, 레이아웃을 잡아 놓은 상태에서 출력하는 경우도 많습니다. 어느 쪽이든 가장 중요한 것은 내가 저장할 영역과 용지 크기를 먼저 분명하게 잡는 것입니다.

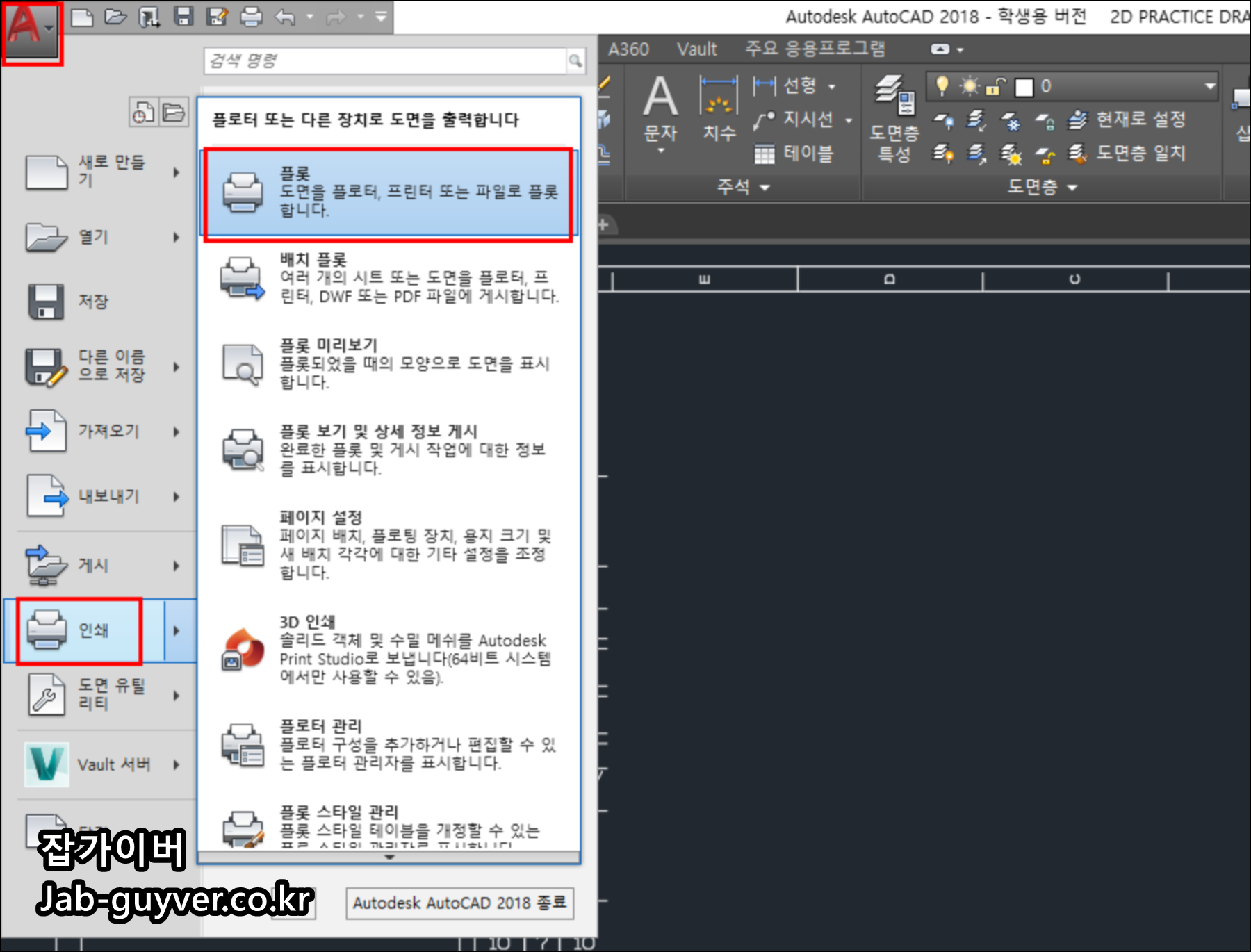

상단 메뉴에서 메뉴 → 인쇄 → 플롯으로 들어갑니다.
오토캐드를 오래 써본 분들은 PLOT 명령으로 바로 여는 경우도 많고, 메뉴에서 들어가는 방식이 더 익숙한 분들도 있습니다. 어느 방법이든 결국 같은 플롯 창으로 연결됩니다.
처음 여기서 가장 많이 헷갈리는 부분이 프린터처럼 보여서 실제 프린터를 고르는 줄 아는 점인데, PDF 저장은 실제 종이 프린터가 아니라 가상 PDF 플로터를 선택하는 방식입니다.

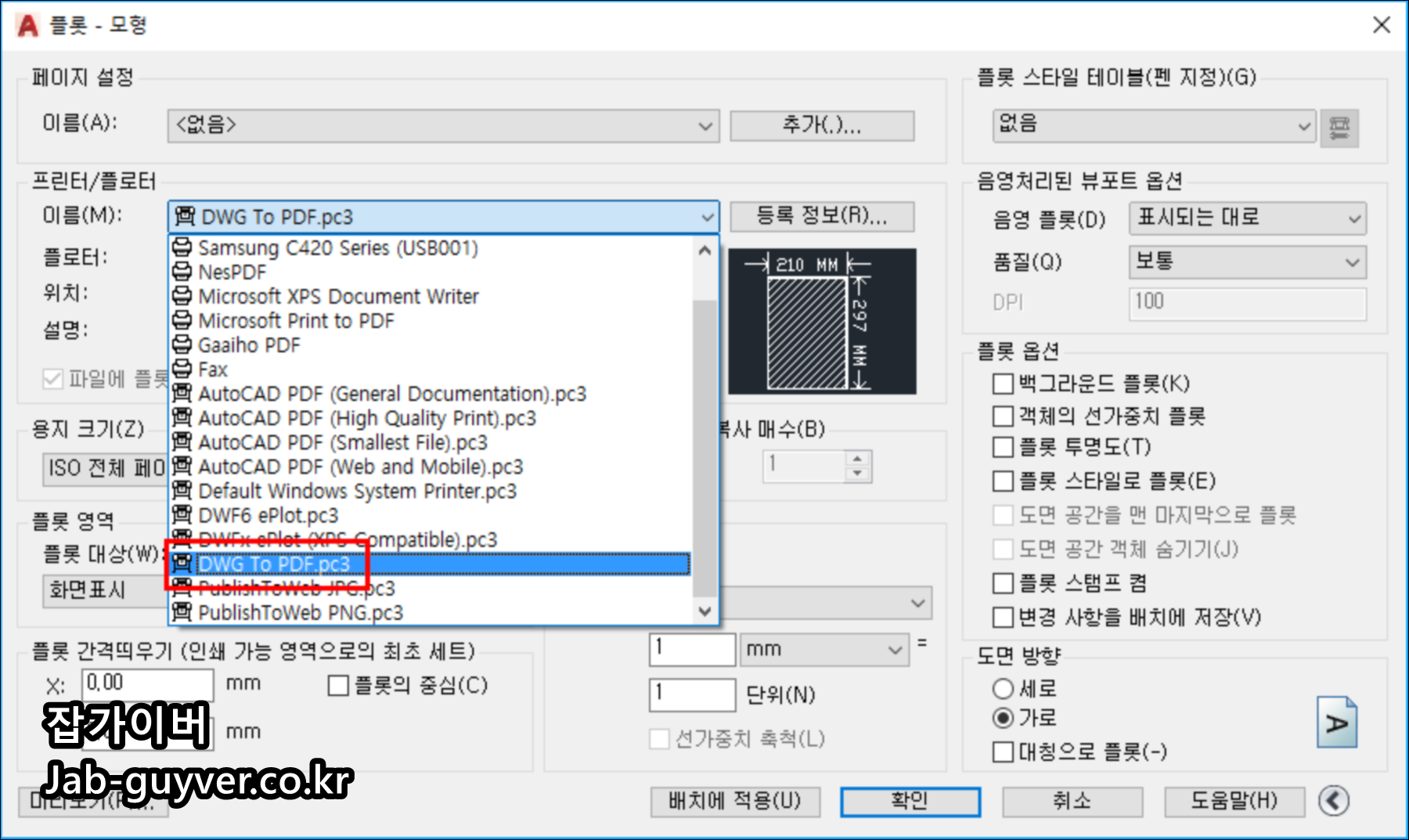

프린터/플로터 항목에서는 DWG To PDF pc3를 선택합니다.
실무에서 PDF 저장할 때 가장 많이 보게 되는 항목이 이 부분으로 이 설정을 잘못 잡으면 저장은 되는 것처럼 보여도 결과가 비거나, 미리보기가 이상하게 나오는 경우가 있습니다.
파일이 자주 꼬이는 PC라면 여기서 다른 PDF 관련 플로터 설정이 같이 보이기도 하는데, 처음에는 괜히 이것저것 바꾸기보다 DWG To PDF pc3로 먼저 테스트하는 편이 안전합니다.

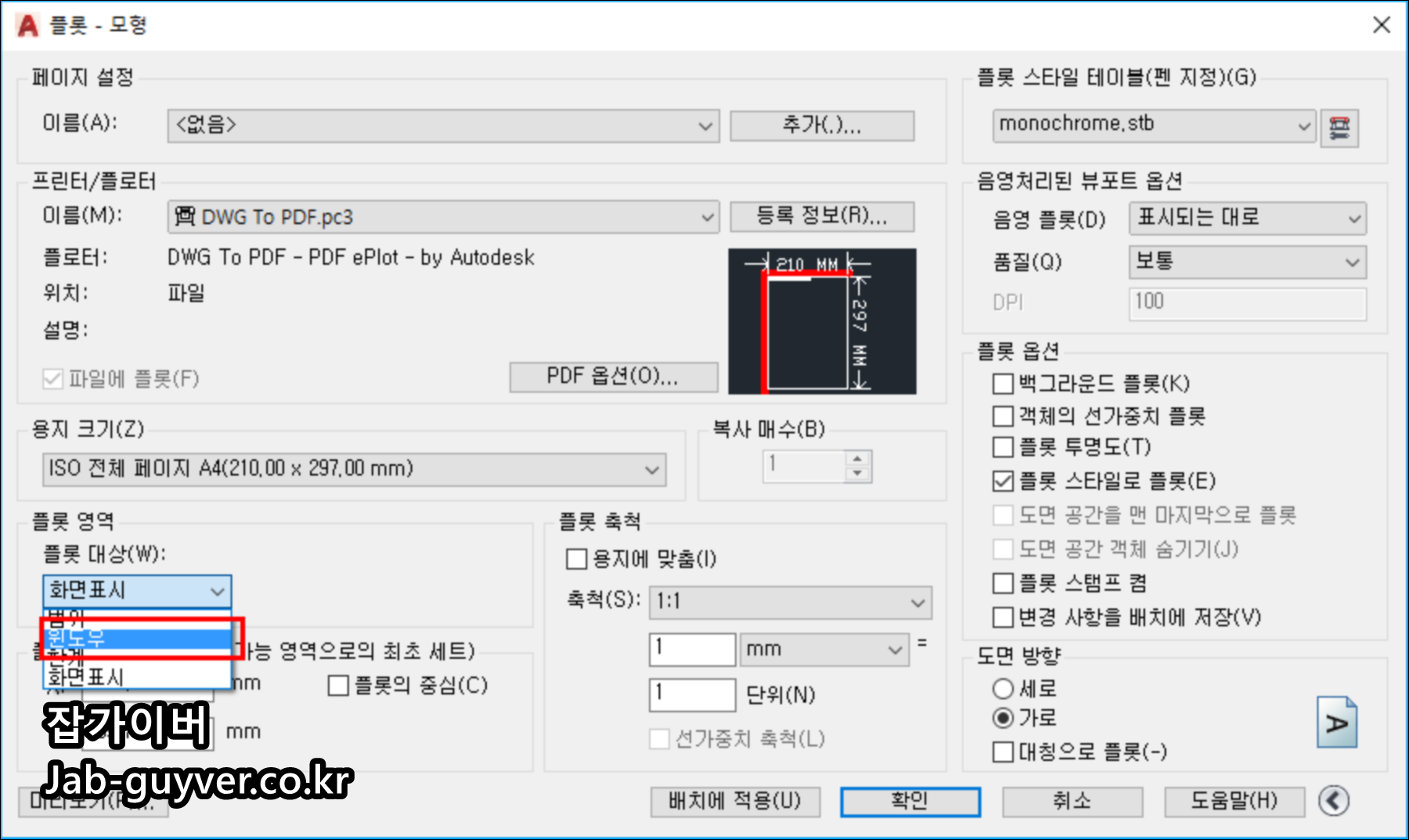

플롯 영역은 보통 윈도우로 선택합니다. 이 방식이 가장 직관적이고, 내가 원하는 구역만 정확하게 잘라 저장하기 편합니다.
도면 전체를 다 보내는 것이 아니라 필요한 부분만 PDF로 만들 때 특히 편합니다.

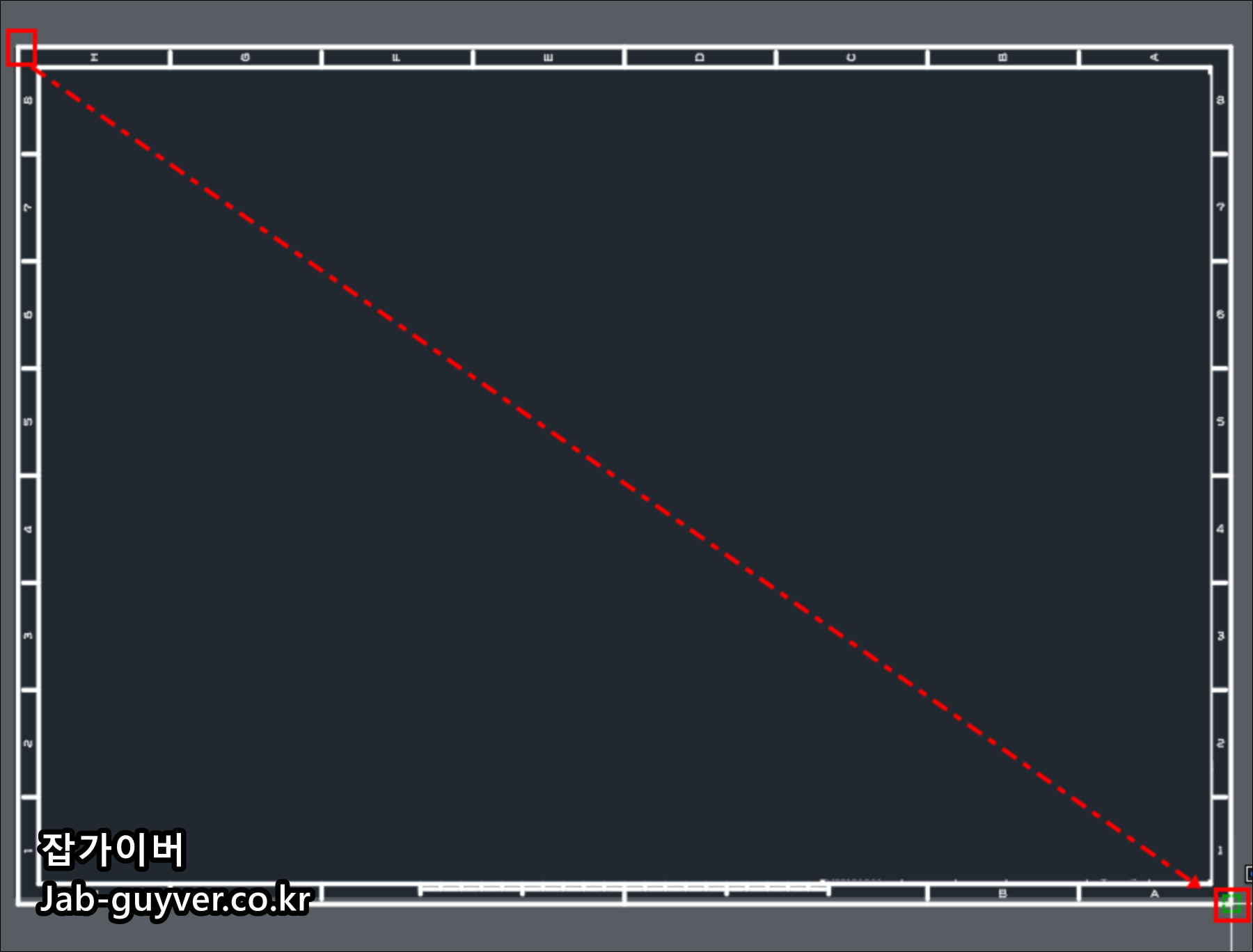

이제 저장하고 싶은 도면의 시작점과 끝점을 직접 지정합니다.
이 과정에서 너무 촘촘하게 잡으면 외곽이 잘릴 수 있고, 반대로 너무 넓게 잡으면 불필요한 여백까지 같이 저장됩니다. 저는 실제로는 도면 외곽보다 살짝 여유 있게 잡는 편이 결과가 더 안정적이었습니다.

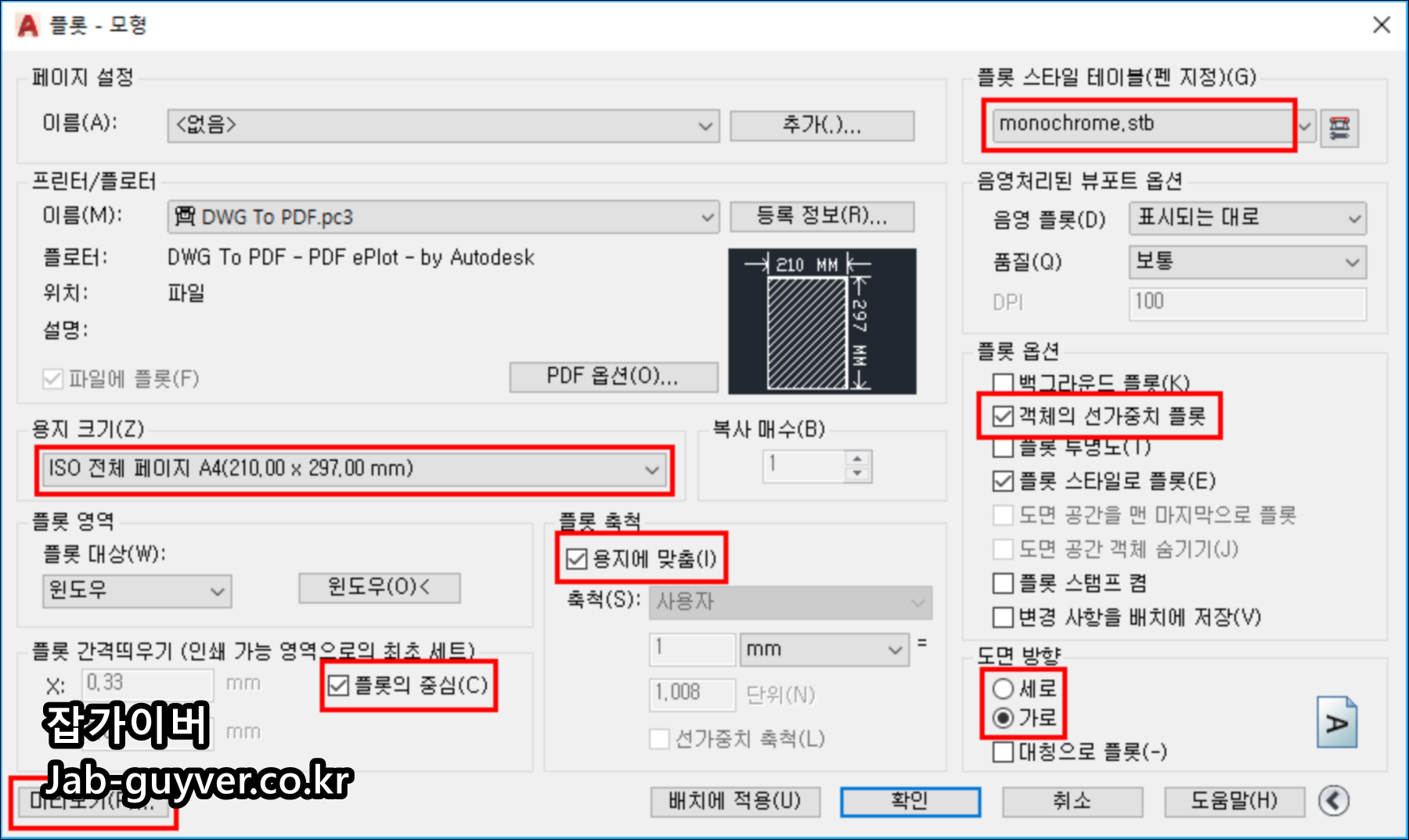

- 용지 크기를 도면에 맞게 선택합니다. A4, A3, A2처럼 최종 출력 목적에 맞게 고르면 됩니다.
- 플롯 축척은 보통 용지에 맞춤으로 두면 빠르게 결과를 보기 좋습니다.
- 플롯 중심을 선택하면 도면이 종이 가운데에 맞춰져 저장됩니다.
- 도면 방향은 가로 또는 세로 중 실제 도면 비율에 맞는 쪽으로 선택합니다.
이후에는 선가중치, 투명도, 플롯 스타일 테이블 등을 확인합니다.
이 부분을 대충 넘기면 화면에서는 괜찮아 보여도 PDF에서 선이 너무 진하게 나오거나, 반대로 너무 연하게 보여서 도면이 흐릿해질 수 있습니다.
특히 외부 업체에 보내는 도면이라면 미리보기를 한 번 꼭 보는 편이 좋습니다.
실제 결과는 미리보기에서 어느 정도 감이 잡히기 때문에, 잘린 곳이 없는지와 선 두께가 의도대로 보이는지 여기서 먼저 확인하면 시간을 줄일 수 있습니다.

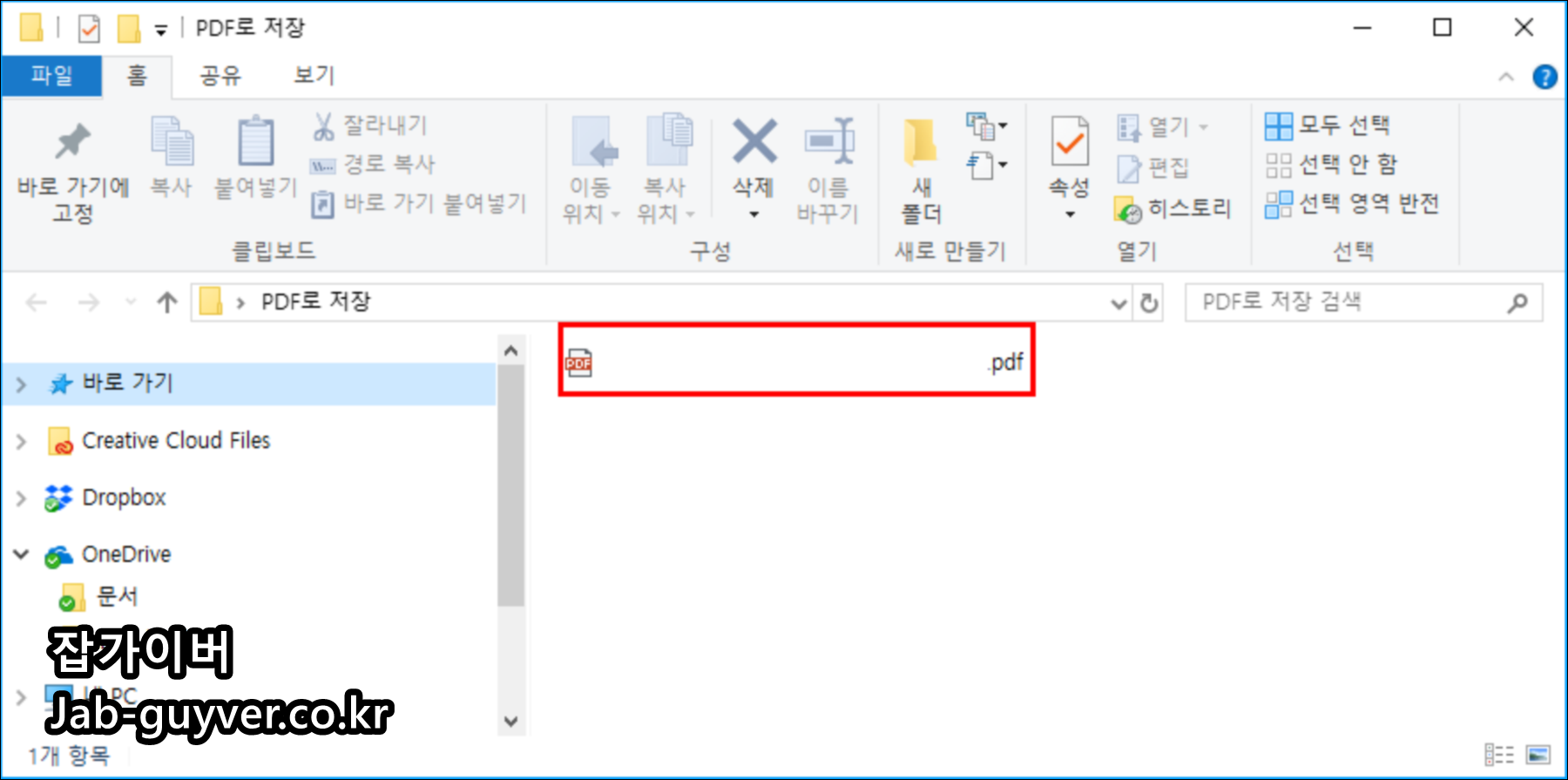

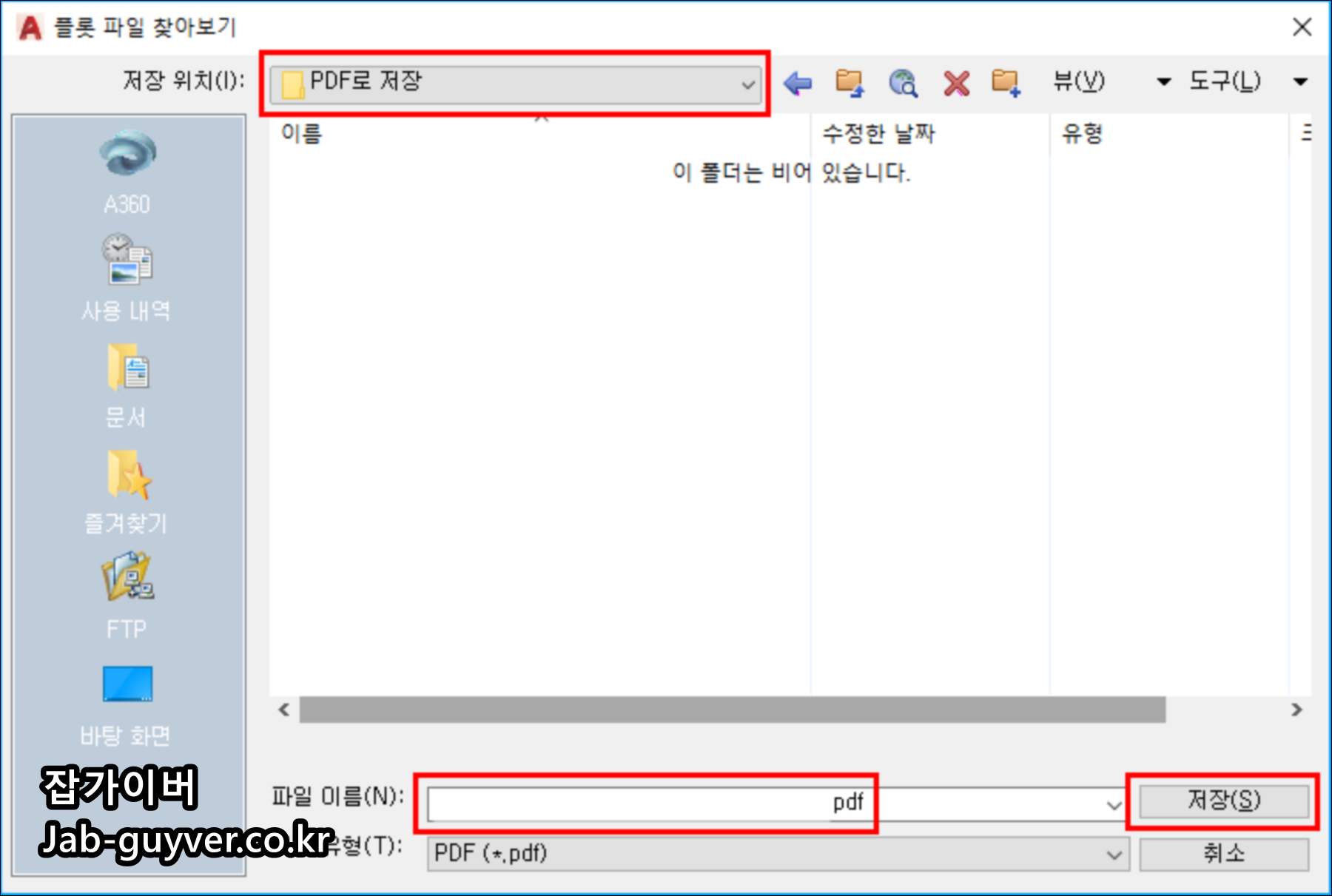

설정 확인이 끝났다면 저장을 진행합니다. 이렇게 하면 DWG나 DXF 도면을 PDF 파일로 깔끔하게 보관하거나 전달할 수 있습니다.
배경색이나 선 두께가 예상과 다르다면 다시 플롯 스타일과 선가중치 항목을 확인해 보면 대부분 해결됩니다.
플롯 창이 낯설다면 처음에는 복잡하게 느껴질 수 있습니다. 이럴 때는 아래처럼 내보내기 → PDF 경로를 쓰는 방법이 더 편할 때도 있습니다.
오토캐드 내보내기로 PDF 저장하는 방법
플롯 창을 사용하는 방식이 기본이라면, 내보내기는 조금 더 간단하게 느껴질 수 있습니다.
설정 항목이 상대적으로 단순해서 빠르게 PDF만 뽑아야 할 때 괜찮습니다.
오토캐드 PDF 저장

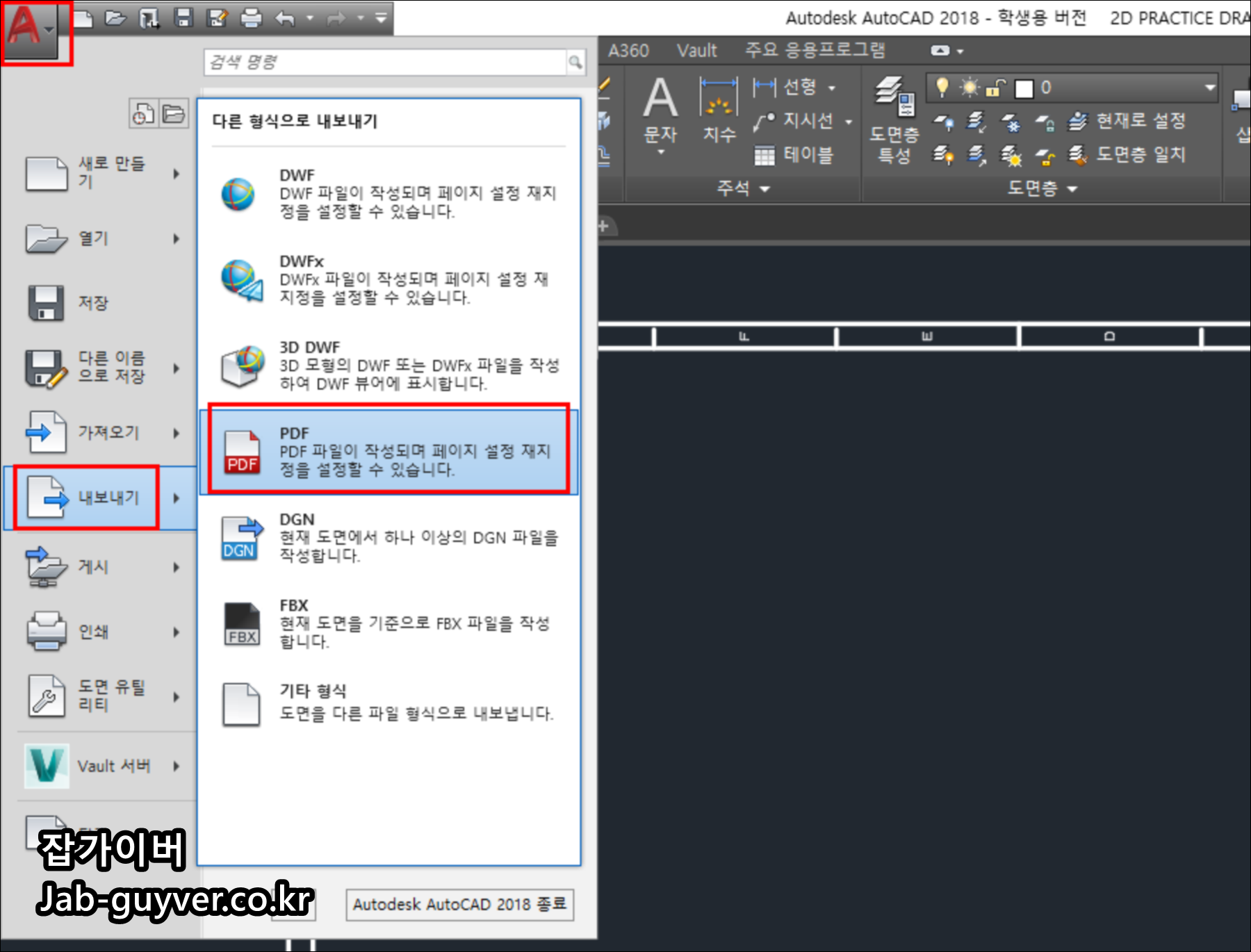

상단에서 내보내기 → PDF를 선택합니다.
실무에서는 빠르게 보고용 PDF를 만들 때 이 방법을 자주 쓰는 분들도 많습니다.

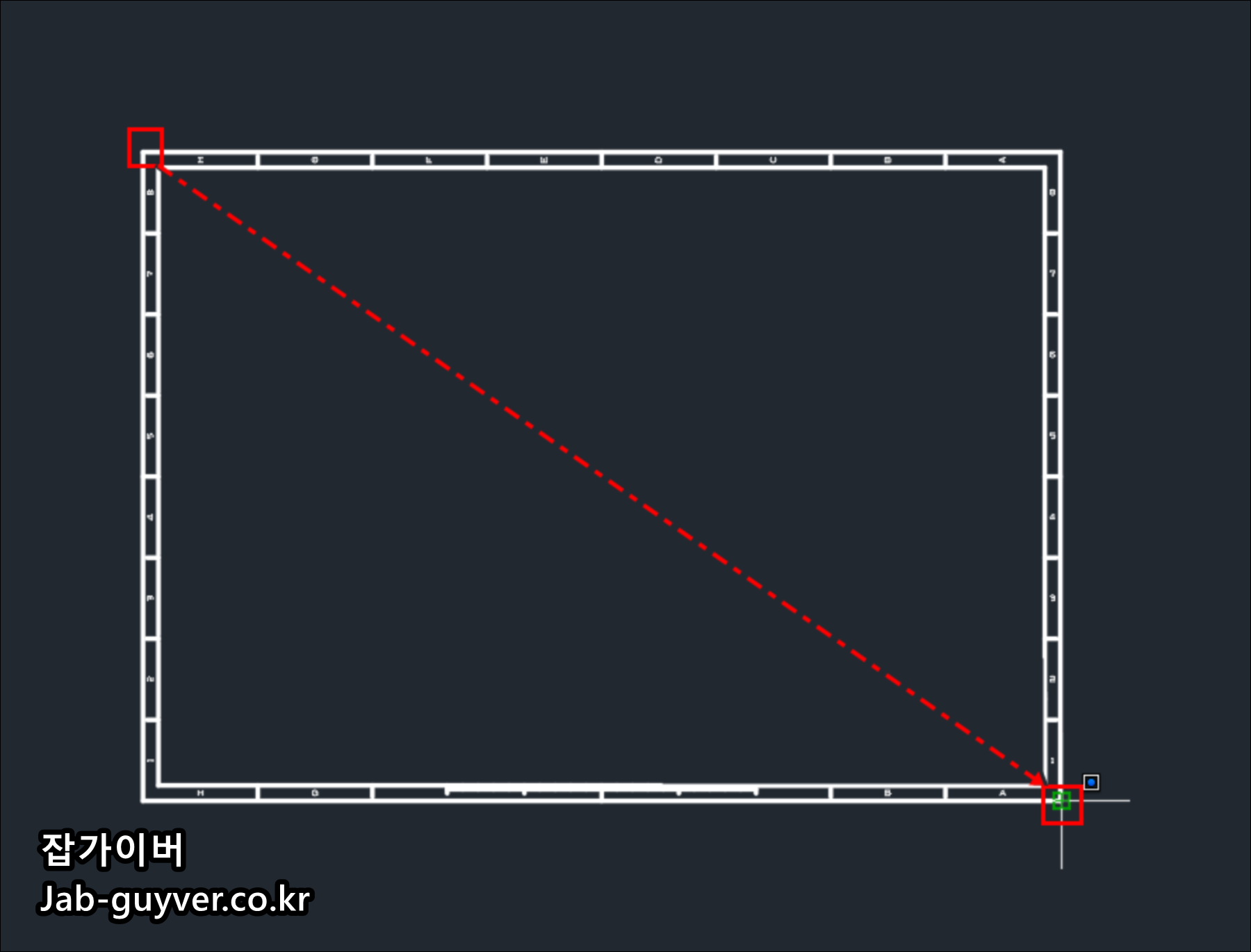

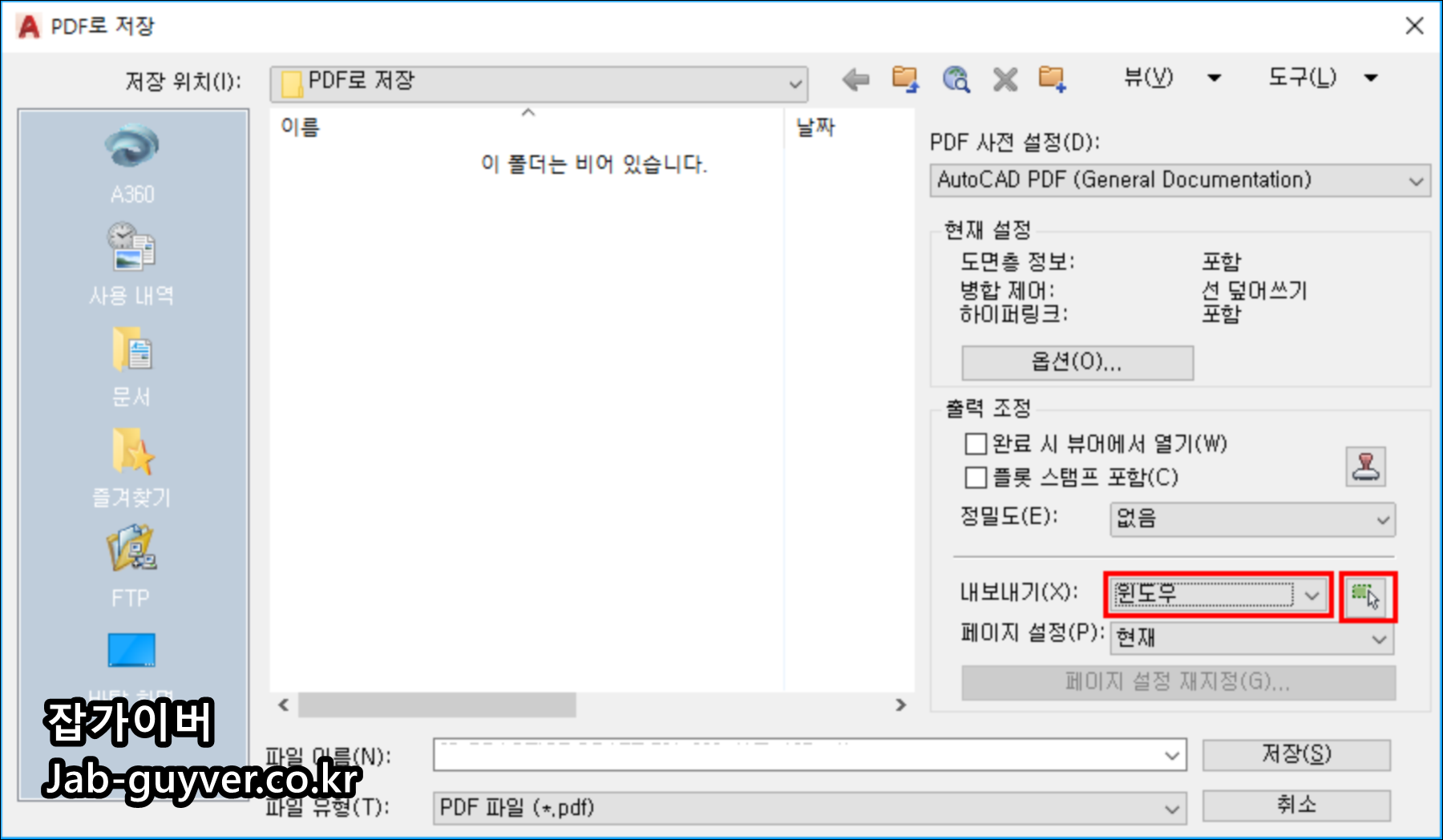

내보내기 설정에서는 윈도우를 선택한 뒤 우측 아이콘으로 실제 내보낼 영역을 직접 지정합니다.
결국 중요한건 플롯과 비슷하며 어떤 범위를 PDF로 만들지 정확히 잡아주는 것이 가장 중요합니다.
도면 일부만 정리해서 보여주고 싶을 때도 이 방식이 편합니다.
전체 도면이 아니라 필요한 구간만 정확히 뽑아서 보내고 싶은 상황에서 꽤 유용합니다.

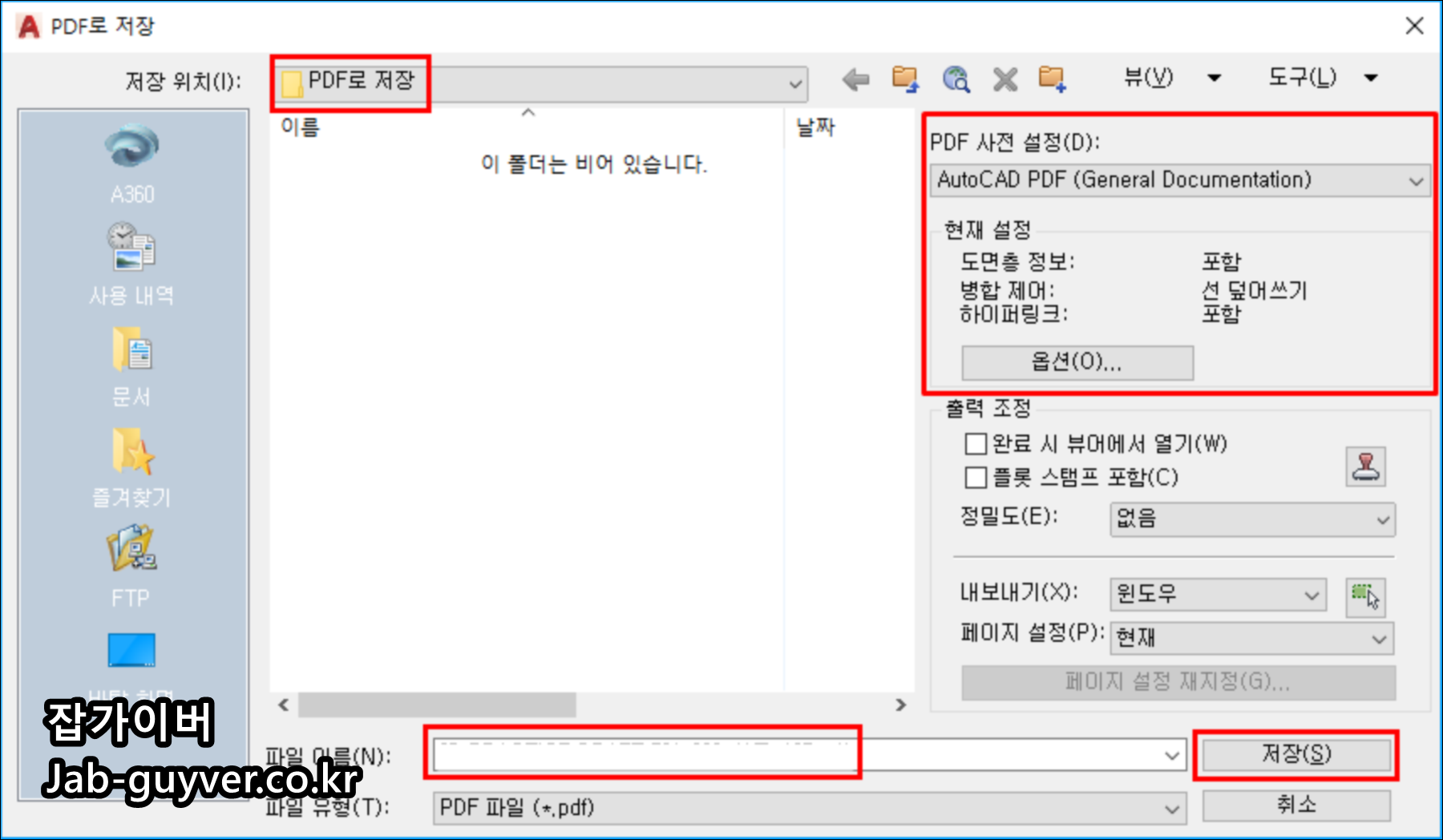

PDF 사전 설정에서는 AutoCAD PDF (General Documentation)을 선택한 뒤 파일 이름을 지정하고 저장하면 됩니다.
일반 문서용으로 무난하게 쓰기 좋고, 처음 PDF 저장을 시도할 때도 결과가 안정적인 편입니다.
이렇게 하면 DWG나 DXF 도면을 PDF 파일로 저장하는 작업이 완료됩니다. 플롯으로 할지, 내보내기로 할지는 결국 작업 스타일 차이인데, 제 기준에서는 세부 설정까지 챙겨야 하면 플롯이 더 낫고, 빠르게 공유용 PDF를 만들어야 하면 내보내기가 더 편했습니다.
오토캐드 PDF 저장 오류 해결
PDF 저장이 안 되는 경우는 단순히 프로그램 문제라기보다 출력 장치 설정, 도면 자체의 손상, 폰트와 플롯 스타일 파일 누락, 저장 경로 문제에서 걸리는 경우가 많습니다. 아래는 실제로 자주 보는 증상들입니다.
플롯 중 오류가 발생했습니다 또는 Plotting Error
원인
- 프린터 드라이버 충돌
- PDF 출력 장치 설정 문제
- 도면 안에 손상된 객체나 오류 해치, 깨진 이미지가 포함된 경우
해결 방법
- 출력 장치를 DWG to PDF.pc3로 다시 지정합니다.
- PURGE, AUDIT 명령으로 도면을 먼저 정리합니다.
- 플로터 설정이 꼬였으면 기본 PDF 플로터로 다시 테스트합니다.
이 오류는 도면 자체보다 출력 환경에서 생기는 경우가 많아서, 다른 이름으로 저장한 복사본에서 다시 시도하면 의외로 바로 해결되는 경우도 있습니다.
PDF로 저장했는데 아무것도 나오지 않음
원인
- 플롯 영역을 제대로 지정하지 못한 경우
- 레이아웃이 비어 있거나 뷰포트가 꺼진 경우
- 저장 범위가 화면 밖으로 잡힌 경우
해결 방법
- 플롯 영역을 윈도우로 다시 잡습니다.
- 미리보기에서 실제 출력물이 보이는지 먼저 확인합니다.
- 레이아웃 탭을 쓰는 경우 뷰포트가 활성화되어 있는지 확인합니다.
이 증상은 저장 기능 자체 문제보다 영역 지정 실수일 때가 많습니다. 그래서 아무것도 안 나오는 PDF가 만들어졌다면 가장 먼저 윈도우 범위를 다시 잡아보는 것이 빠릅니다.
Cannot open output file 또는 저장이 되지 않음
원인
- 저장 위치에 대한 권한 부족
- 같은 이름의 PDF가 이미 열려 있는 경우
- 파일명이나 경로에 문제가 있는 경우
해결 방법
- C:\Temp 같은 단순한 경로에 임시 저장해 봅니다.
- 파일 이름에서 특수문자를 줄입니다.
- 관리자 권한으로 오토캐드를 다시 실행해 봅니다.
실무에서는 PDF를 미리 열어둔 채로 다시 같은 이름으로 덮어쓰려다 저장 실패가 나는 경우도 은근히 많습니다. 의외로 단순한 원인이라 먼저 확인해 보는 편이 좋습니다.
PDF 내보내기 중 응답 없음 또는 강제 종료
원인
- 도면 용량이 너무 크거나 외부 참조가 많은 경우
- 고용량 이미지가 많이 들어간 경우
- PC 메모리 여유가 부족한 경우
해결 방법
- Xref를 정리하거나 필요 없는 참조를 분리합니다.
- 불필요한 객체를 삭제하고 OVERKILL, PURGE로 정리합니다.
- 이미지가 많은 도면은 일부 분리 저장 후 다시 PDF로 출력합니다.
도면이 무거울수록 저장보다 정리 후 출력이 훨씬 낫습니다. 저도 이런 경우에는 바로 PDF 저장을 다시 누르기보다, 한 번 정리하고 파일을 다시 열어서 처리하는 편입니다.
PDF 저장 시 한글이 깨지거나 공백으로 표시됨
원인
- SHX 한글 폰트 사용
- 폰트 누락
- PDF 변환 과정에서 폰트 처리 방식이 맞지 않는 경우
해결 방법
- 맑은 고딕, 굴림 같은 TTF 폰트로 바꿔서 테스트합니다.
- Include SHX text as geometry 관련 설정을 확인합니다.
- 필요한 SHX 폰트가 설치 경로에 있는지 확인합니다.
한글 깨짐은 상대방 PC에서만 나타나는 경우도 있기 때문에, 중요한 도면이면 저장 후 다른 뷰어로 한 번 더 열어보는 편이 안전합니다.
CTB 파일 인식 오류
원인
- CTB 파일이 손상되었거나 누락된 경우
- 다른 PC에서 받은 도면이라 플롯 스타일 경로가 달라진 경우
해결 방법
- Options의 Plot and Publish 설정에서 경로를 다시 확인합니다.
- 백업해 둔 CTB 파일을 다시 복사합니다.
- 급하면 monochrome.ctb로 먼저 테스트합니다.
이 오류는 외부 도면을 많이 받는 환경에서 자주 보입니다. 내 PC에는 없는 CTB를 상대방이 쓰고 있었던 경우가 꽤 많습니다.
출력 시 폰트나 심볼이 사라짐
원인
- Symbol.shx, GDT.shx 같은 SHX 파일 누락
- 외부에서 복사된 특수문자가 폰트와 맞지 않는 경우
해결 방법
- Support 폴더에 필요한 SHX 파일이 있는지 확인합니다.
- 직경 기호, 파이 기호 같은 특수문자는 도면 내 입력 방식을 다시 확인합니다.
- 문제가 되는 심볼은 PDF 저장 전에 한 번 직접 재입력해 보는 편이 깔끔합니다.
실제 작업할 때 같이 보면 좋은 팁
- PDF 저장 전 QSELECT로 불필요한 객체를 먼저 정리하면 출력 오류가 줄어듭니다.
- 플롯 스타일이 자주 꼬이면 임시로 기본 CTB로 바꿔서 결과를 먼저 확인하는 편이 빠릅니다.
- 자주 쓰는 출력 조건은 Page Setup Manager에 저장해 두면 반복 작업이 편합니다.
- 외부 업체에 보내기 전에는 PDF를 직접 열어서 선 두께, 글자, 특수기호가 정상인지 꼭 확인하는 편이 좋습니다.
자주 묻는 질문
Q. DWG To PDF pc3가 안 보이면 어떻게 해야 하나요?
A. 플로터 설정이 꼬였거나 관련 설정 파일이 빠졌을 가능성이 큽니다. 다른 PDF 플로터로 먼저 테스트해 보고, 그래도 안 되면 플로터 설정 폴더를 다시 확인하는 편이 좋습니다.
Q. PDF 저장은 되는데 선이 너무 두껍게 나옵니다.
A. 선가중치와 CTB 설정을 먼저 보시면 됩니다. 화면에서 괜찮아 보여도 PDF에서는 훨씬 진하게 보일 수 있어서 미리보기 확인이 중요합니다.
Q. PDF를 다시 DWG로 바꿀 때 선이 안 잡히는 이유는 뭔가요?
A. 스캔 PDF일 가능성이 큽니다. 이런 파일은 선 정보가 아니라 이미지처럼 들어가 있어서 바로 객체로 바뀌지 않는 경우가 많습니다.
