PDF 오토캐드 도면 인식 DWG 변환 저장방법

노랗 2021. 9. 16.

요즘 세상이 좋아졌다는걸 느끼는게 PDF 파일로 된 도면파일을 오토캐드에서 인식해서 DWG 도면파일로 변환하여 저장할 수 있는 기능이 새롭게 생겼으며 계속 버전이 올라가면서 해당기능은 더욱 좋아지고 있습니다.

해당 기능이 가능한 이유는 일반 픽셀단위의 JPG나 PNG, BMP, TIFF등등의 이미지 파일이 아닌 PDF파일은 벡터타입의 속성을 가지고 있기 때문에 PDF에 있는 도면의 라인들을 인식할 수 있는거 같습니다.

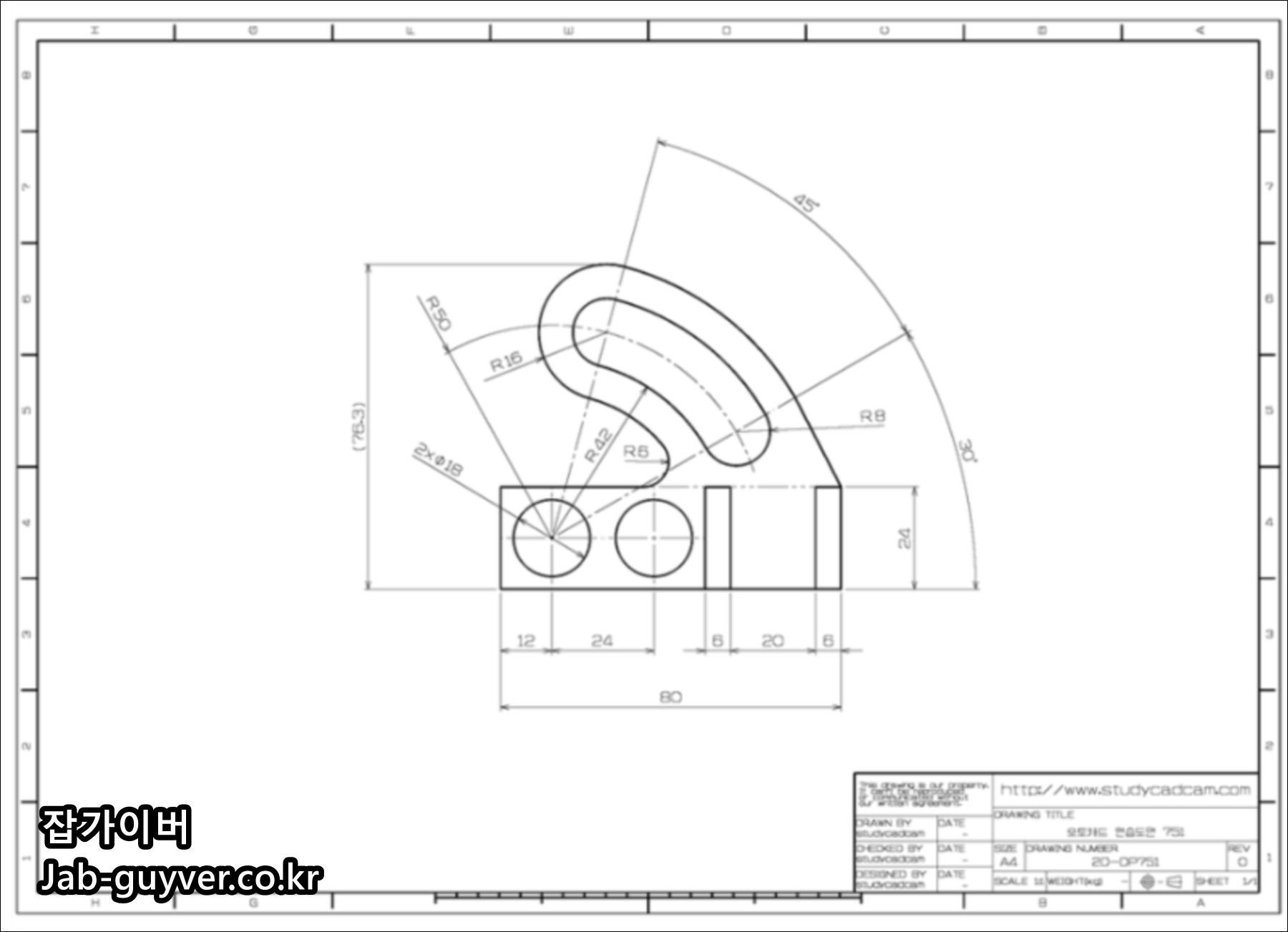

우선 도면변환에 사용할 PDF 파일을 준비합니다.

오토캐드를 실행합니다.

저같은 경우는 무료로 사용할 수 있는 오토캐드 교육용 라이센스로 학생용 버전을 사용하고 있으며 PDF 변환기능도 모두 사용가능합니다.

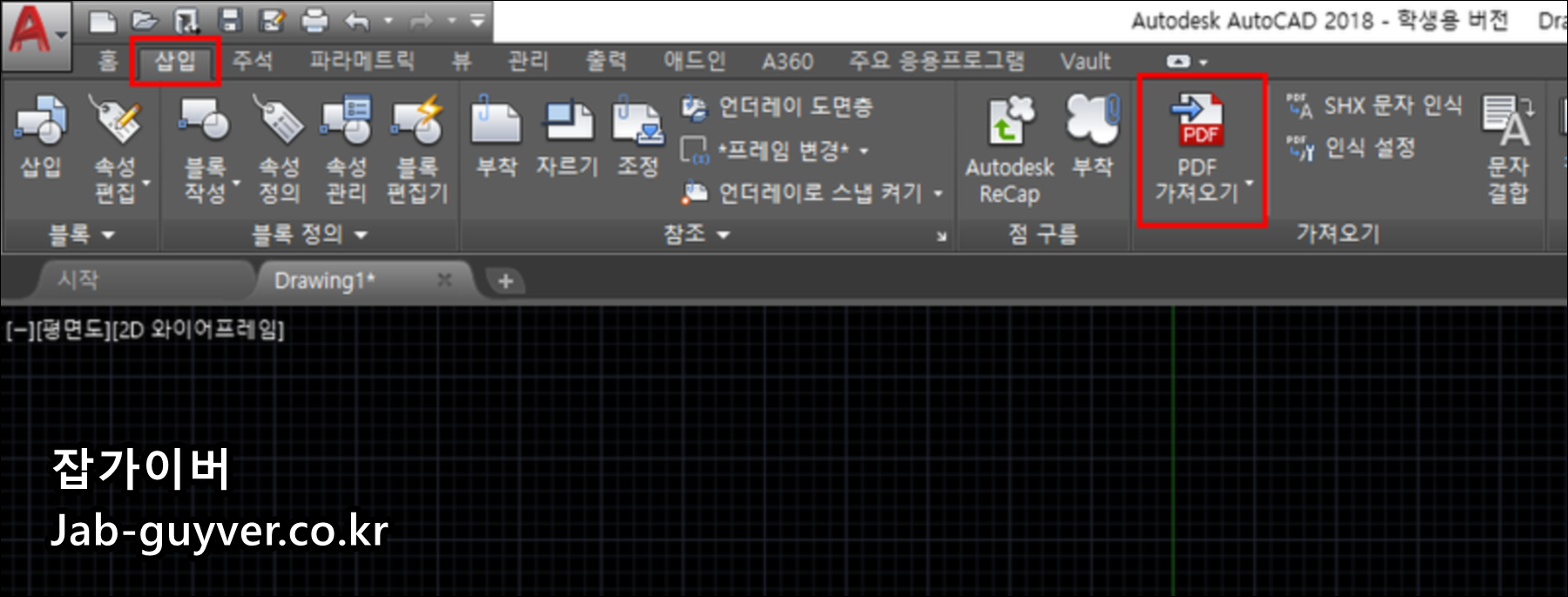

삽입 -> PDF 가져오기 선택합니다.

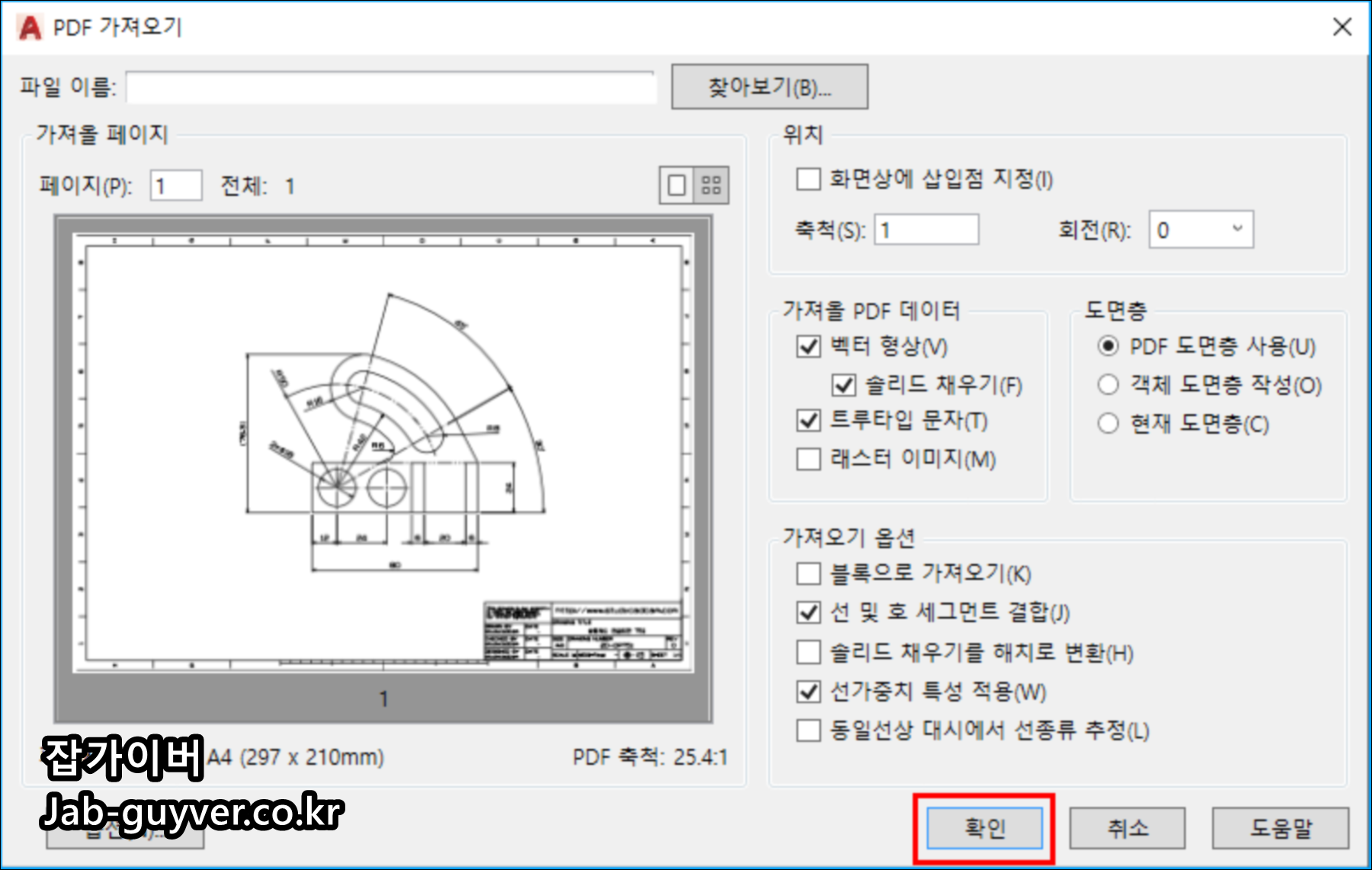

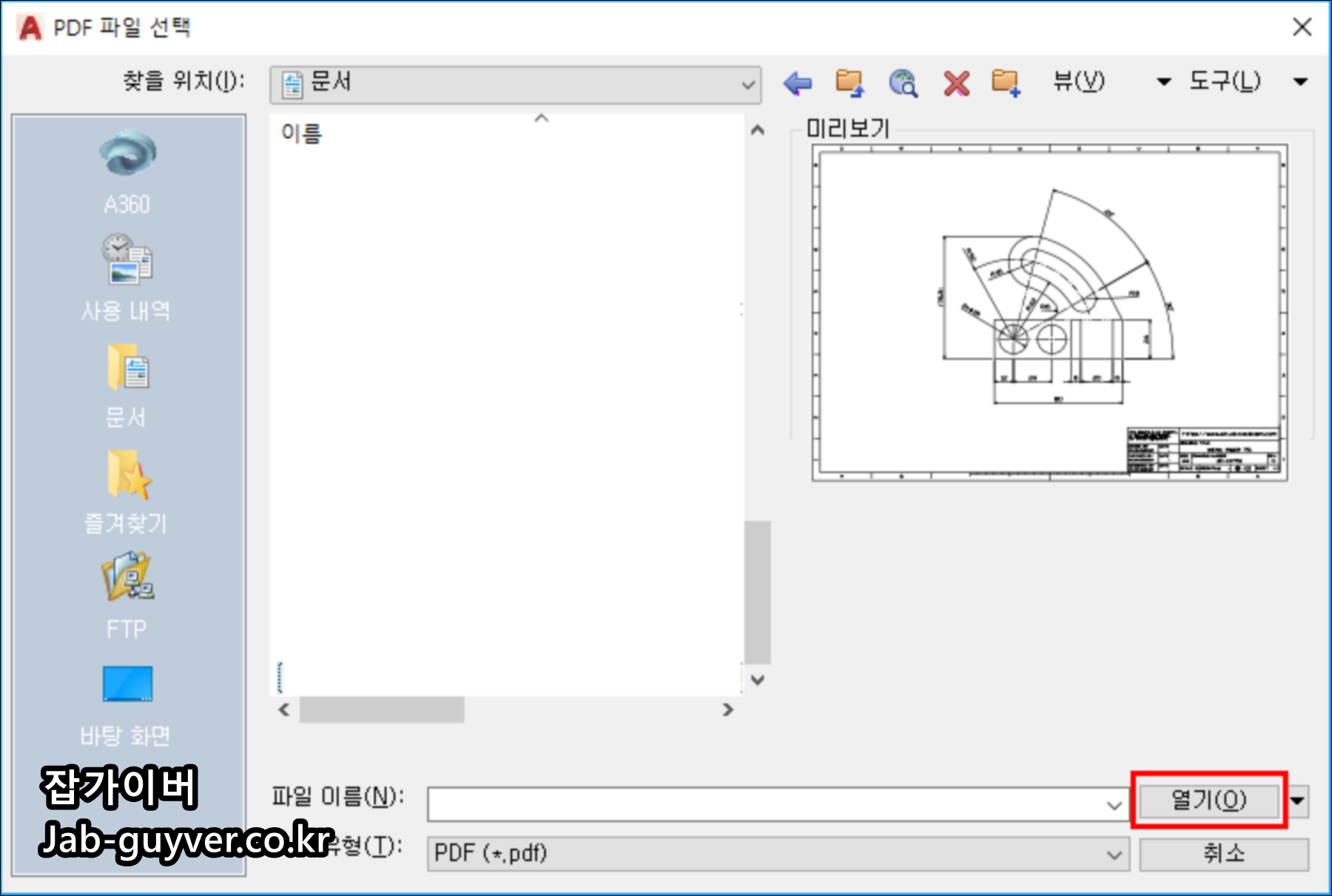

찾아보기로 PDF 파일을 선택하고 확인을 눌러줍니다.

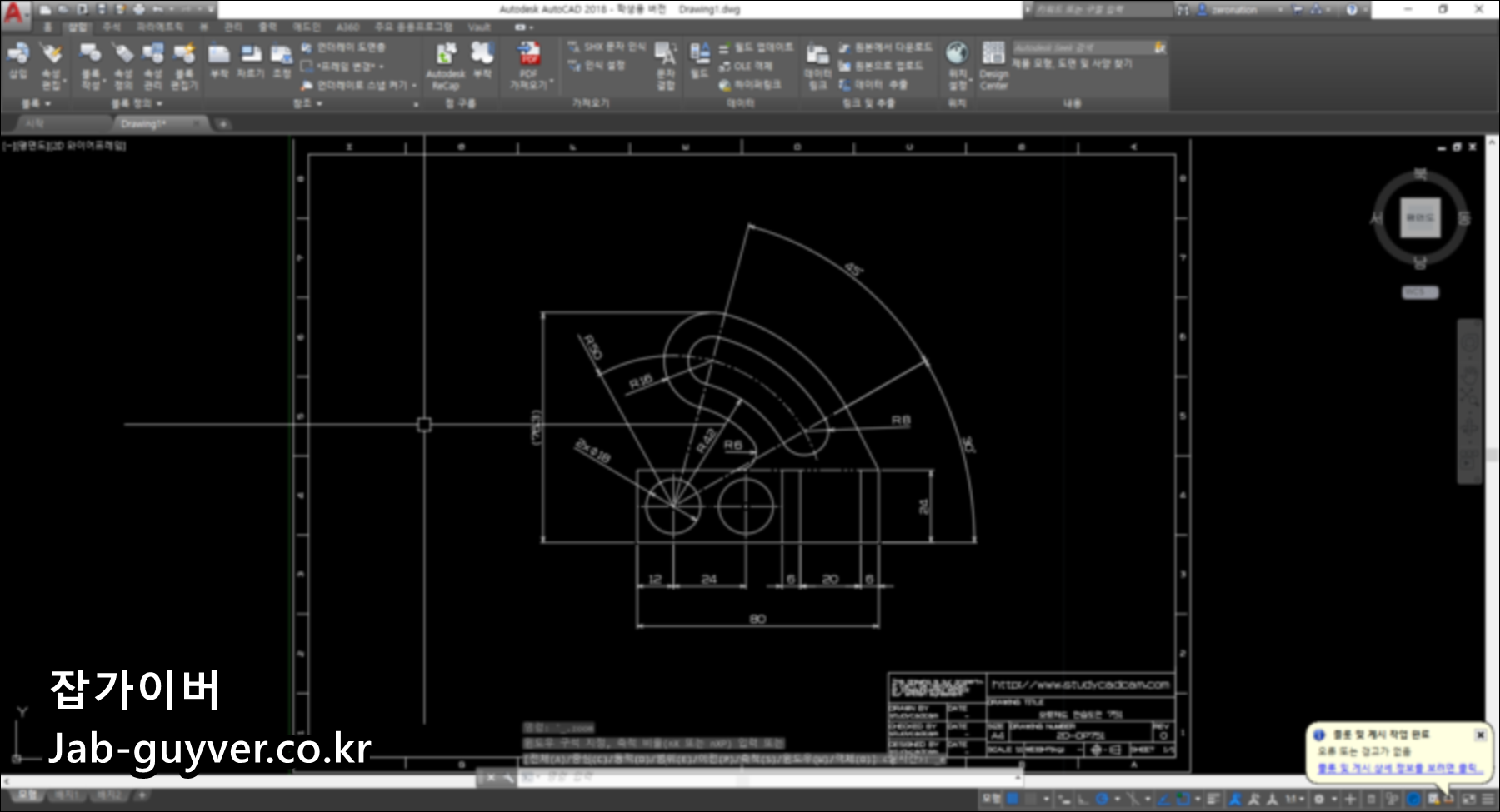

그럼 PDF 파일이 오토캐드에서 하나하나 라인으로 인식되어 선택되는것을 볼 수 있습니다.

이를 원하는 파일로 저장하면 PDF 파일 DWG 저장이 완료됩니다.
