오토캐드 단축키 모음 - AutoCAD

엑셀이나 워드등을 오래하게 되면 마우스 클릭보다 오토캐드 단축키를 주로 사용하게 되는데 이는 오토캐드 또한 동일합니다. 대부분의 기능을 마우스 클릭이 아닌 오토캐드 단축키를 사용하면 최소 3배에서 5배이상의 업무효율을 보여주기 때문에 자주사용하는 단축키의 경우 알아두었다가 하나하나씩 기억하면서 단축키 사용빈도를 높이느것이 업무효율 뿐만 아니라 실수를 범하느것을 줄일 수 있습니다.

오토캐드 단축키 목록

도면작성 단축키 “Drawing 기능 명령어“
편집 단축키 “Edit 명령어“
텍스트 편집 단축키 “Text Edit 명령어“
치수기입 단축키 “Demantion Edit 명령어“
도면 패턴 단축키 “Patten” 명령어“
도면 특성 및 블록 단축키 “Layer & Block 명령어“
드로잉 환경설정 및 디스플레이 “Display 명령어“
기능 설정 단축키 “Function 명령어“

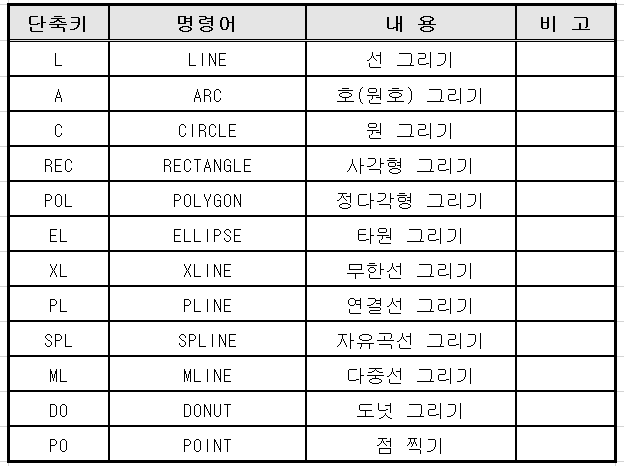

도면작성 오토캐드 단축키 “Drawing 기능 명령어”

단축키	명령어	기능
L	LINE	선 그리기
A	ARC	호(원호) 그리기
C	CIRCLE	원 그리기
REC	RECTANGLE	사각형 그리기
POL	POLYGON	정다각형 그리기
EL	ELLIPSE	타원 그리기
XL	XLINE	무한선 그리기
PL	PLINE	연결선 그리기
SPL	SPLINE	자유곡선 그리기
ML	MLINE	다중선 그리기
DO	DONUT	도넛 그리기
PO	POINT	점 찍기

가장 많이 사용하는 오토캐드 기능으로서 라인이나 서클 폴리곤등을 그리는 단축키입니다.

가장 많이 사용하는 기능답게 라인과 서클,폴리라인,연결선등의 기능만 알아도 업무효율을 크게 증가됩니다.

[3D 2D 디자인/Autodesk AutoCad] - 오토캐드 2021 체험판 다운로드 및 설치 교육용 라이센스

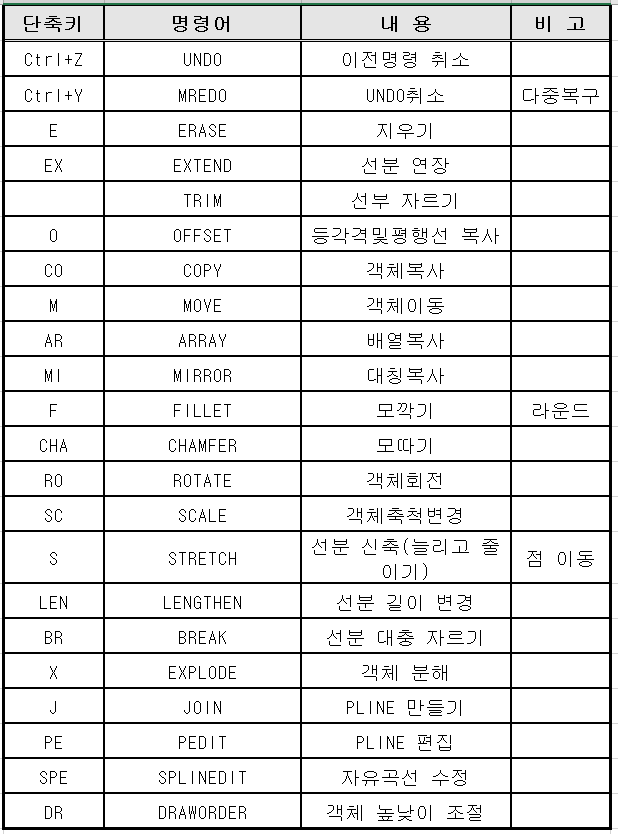

오토캐드 편집 단축키 “Edit” 명령어

단축키	명령어	기능	비고
Ctrl+Z	UNDO	이전명령 취소
Ctrl+Y	MREDO	UNDO취소	다중복구
E	ERASE	지우기
EX	EXTEND	선 연장 “라인 연장”
	TRIM	선 자르기 “라인 트림”
O	OFFSET	등각격 및 평행선 복사
CO	COPY	객체복사
M	MOVE	객체이동
AR	ARRAY	배열복사
MI	MIRROR	대칭복사
F	FILLET	모깍기	라운드
CHA	CHAMFER	모따기
RO	ROTATE	객체회전
SC	SCALE	객체축척변경
S	STRETCH	선분 신축(늘리고 줄이기)	점 이동
LEN	LENGTHEN	선분 길이 변경
BR	BREAK	선분 대충 자르기
X	EXPLODE	객체 분해
J	JOIN	PLINE 만들기
PE	PEDIT	PLINE 편집
SPE	SPLINEDIT	자유곡선 수정
DR	DRAWORDER	객체 높낮이 조절

편집에서 주료사용되는 단축키로서 이미 그려진 라인의 길이를 줄이거나 자르고나 트림등을 할 수 있습니다.

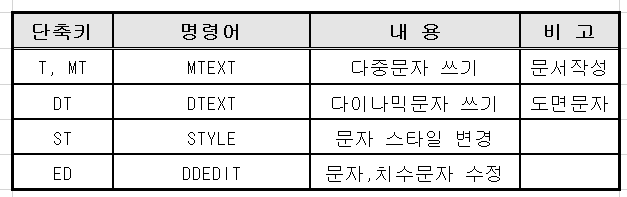

T, MT	MTEXT	다중문자 쓰기	문서작성
DT	DTEXT	다이나믹문자 쓰기	도면문자
ST	STYLE	문자 스타일 변경
ED	DDEDIT	문자,치수문자 수정

문자수정에 대한 단축키로서 작성된 텍스트의 크기나 크기등을 변경합니다.

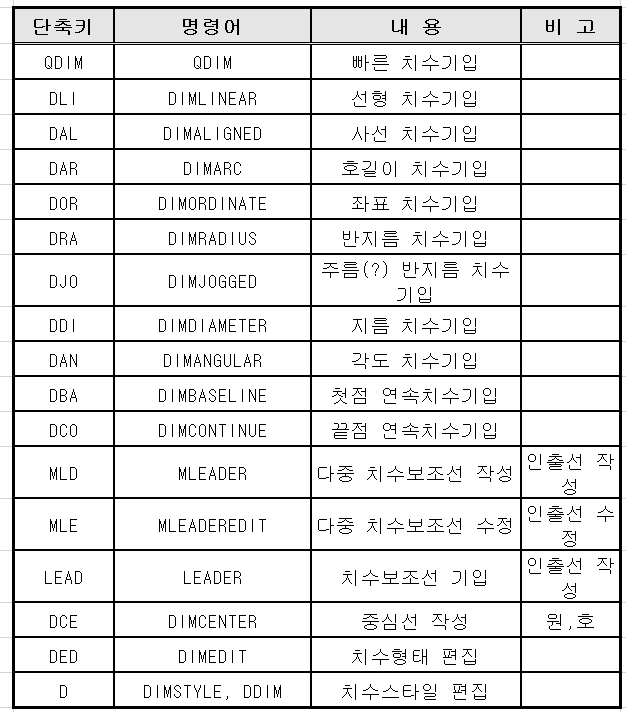

오토캐드 치수 단축키 “Demantion Edit”

단축키	명령어	기능
QDIM	QDIM	빠른 치수기입
DLI	DIMLINEAR	선형 치수기입
DAL	DIMALIGNED	사선 치수기입
DAR	DIMARC	호길이 치수기입
DOR	DIMORDINATE	좌표 치수기입
DRA	DIMRADIUS	반지름 치수기입
DJO	DIMJOGGED	주름(?) 반지름 치수기입
DDI	DIMDIAMETER	지름 치수기입
DAN	DIMANGULAR	각도 치수기입
DBA	DIMBASELINE	첫점 연속치수기입
DCO	DIMCONTINUE	끝점 연속치수기입
MLD	MLEADER	다중 치수보조선 작성
MLE	MLEADEREDIT	다중 치수보조선 수정
LEAD	LEADER	치수보조선 기입
DCE	DIMCENTER	중심선 작성
DED	DIMEDIT	치수형태 편집
D	DIMSTYLE, DDIM	치수스타일 편집

치수에 대한 단축키로서 디멘젼을 기입하거나 끝점을 연속으로 치수를 넣는등 도면작이 완료된 후 연달아 치수기입을 하기 때문에 단축기능을 알아두면 좋습니다.

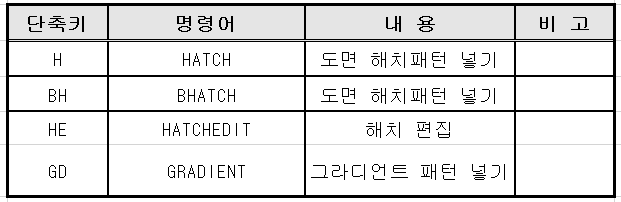

오토캐드 패턴 단축키 “Patten” 명령어

단축키	명령어	기능
H	HATCH	도면 해치패턴 넣기
BH	BHATCH	도면 해치패턴 넣기
HE	HATCHEDIT	해치 편집
GD	GRADIENT	그라디언트 패턴 넣기

패턴 단축키로서 자주사용하진 않지만 복잡하거나 어려운 형태를 연속해서 그릴때 알아두면 좋은 패턴 기능입니다.

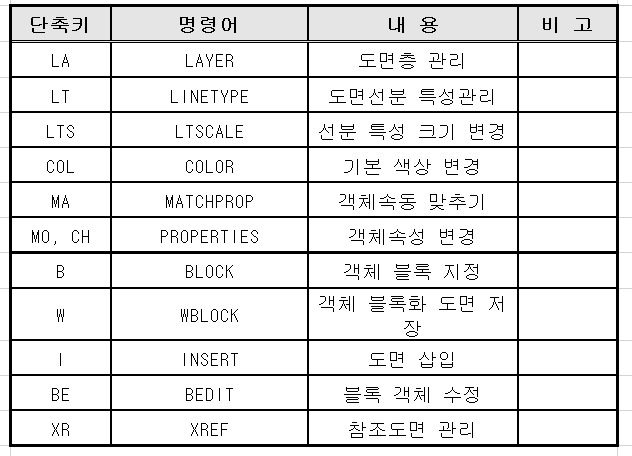

오토캐드 도면특성 및 블록 단축키 “Layer & Block” 명령어

단축키	명령어	기능
LA	LAYER	도면층 관리
LT	LINETYPE	도면선분 특성관리
LTS	LTSCALE	선분 특성 크기 변경
COL	COLOR	기본 색상 변경
MA	MATCHPROP	객체속동 맞추기
MO, CH	PROPERTIES	객체속성 변경
B	BLOCK	객체 블록 지정
W	WBLOCK	객체 블록화 도면 저장
I	INSERT	도면 삽입
BE	BEDIT	블록 객체 수정
XR	XREF	참조도면 관리

오토캐드 작업 초기 및 마무리단계에서 주로사용되는 레이어 설정 및 선의 특징인 굵기나 크기 색상등을 변경하고 블록객체와 도면을 삽입 추가하는 기능들입니다

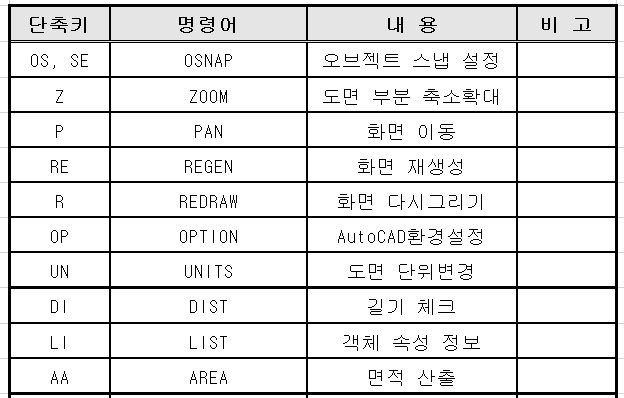

오토캐드 환경설정 및 디스플레이 단축키 “Display” 명령어

단축키	명령어	기능
OS, SE	OSNAP	오브젝트 스냅 설정
Z	ZOOM	도면 부분 축소확대
P	PAN	화면 이동
RE	REGEN	화면 재생성
R	REDRAW	화면 다시그리기
OP	OPTION	AutoCAD환경설정
UN	UNITS	도면 단위변경

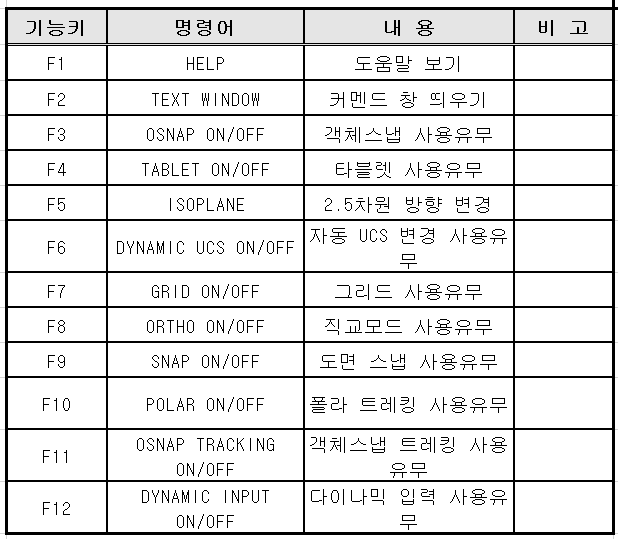

오토캐드 기능설정 단축키 “Function” 명령어

단축키	명령어	기능
F1	HELP	도움말 보기
F2	TEXT WINDOW	커멘드 창 띄우기
F3	OSNAP ON/OFF	객체스냅 사용유무
F4	TABLET ON/OFF	타블렛 사용유무
F5	ISOPLANE	2.5차원 방향 변경
F6	DYNAMIC UCS ON/OFF	자동 UCS 변경 사용유무
F7	GRID ON/OFF	그리드 사용유무

지금까지 오토캐드 단축키에 대해 알아보았으며 아래 엑셀파일로 정리한 파일을 첨부하며 출력 후 보느것도 좋습니다.

오토캐드 단축키.xlsx

0.02MB
