오토캐드 DWG DXF 파일변환 및 아래버전 저장

Autodesk의 Autocad의 도면파일은 대표적으로 DWG와 DXF 2가지 포맷을 주로사용하는데 포맷 확장자만 봐서는 차이가 없지만 각 DWG 및 DXF는 오토캐드 버전이 존재하며 각각 아래 버전에 한해서 하위버전 기준으로는 문제없이 실행되지만 상위버전으로 작업된 경우 오토캐드에서 파일을 열어볼 수 없습니다.

오토캐드 DWG DXF 파일변환 아래버전 저장

그렇기 필요에 따라서는 늘 저장 할 때 하위호환이 가능하도록 하위버전으로 저장하거나 아니면 늘 최신버전의 오토캐드를 설치해서 사용해야하는데 매번 컴퓨터 사양이 높아지는 오토캐드를 매번 업데이트한다느것도 쉬운일이 아니기 때문에 별도의 오토캐드 추가설치 없이 DXF 파일을 DWG로 변환하거나 DWG파일을 DXF파일로 변환하는 등 최신 오토캐드 2023버전을 2007 버전까지 오토캐드 설치없이 다운그레이드 하는방법 2가지를 알아보겠습니다.



오토캐드 하위버전 저장 다운그레이드 호환 - Dcre Yellow

오토캐드는 상위버전에서 작업된 데이터는 하위버전의 캐드 프로그램으로는 실행되지 않기 때문에 상위버전으로 작업한 도면파일은 오토캐드 하위버전 저장하느것이 호환이 가능합니다.

decreyellow.co.kr

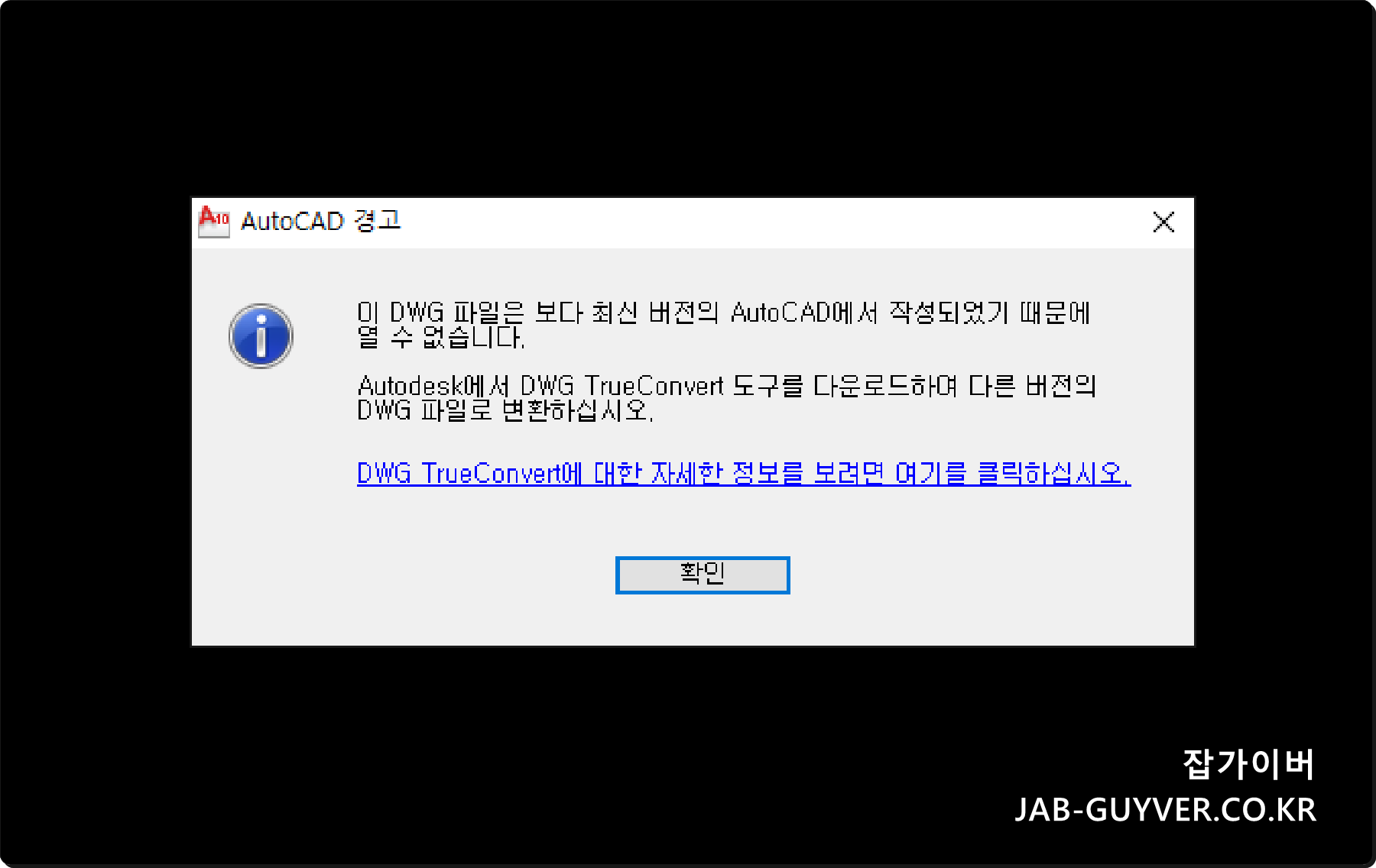

오토캐드 경고 최신저번 작성되어 열 수 없습니다.

최신버전으로 작업된 오토캐드는 하위버전 오토캐드에서는 파일을 열 수 없기 때문에 보느것과 같이 이 DWG 파일은 보다 최신 버전의 Autocad에서 작성되었기 때문에 열 수 없습니다.

Autodesk에서 DWG TrueConvert 도구를 다운로드해서 다른버전의 DWG 파일로 변환하여 하위버전으로 낮추라고 합니다.

오토캐드 버전 기본파일 형식
AutoCAD 2018 - AutoCAD 2022 AutoCAD 2018
AutoCAD 2013 - AutoCAD 2017 AutoCAD 2013
AutoCAD 2010 - AutoCAD 2012 AutoCAD 2010
AutoCAD 2007 - AutoCAD 2009 AutoCAD 2007
AutoCAD 2004 - AutoCAD 2006 AutoCAD 2004
AutoCAD 2000 - AutoCAD 2002 AutoCAD 2000
AutoCAD R14 AutoCAD R14
AutoCAD R12 AutoCAD R12 DXF

보는것과 같이 현재 오토캐드2022 기준으로 2018까지 Autocad 2018 파일로 저장하여 호환이 가능하지만 오토캐드 2017사용자라면 그 이하인 2013 버전으로 저장해야 파일을 열 수 있기 때문에 각각 오토캐드에서 지원하는 DWG 파일을 확인합니다.

  • 각 AutoCAD 기반 제품은 파일로 저장할 때 기본적으로 특정 파일 형식을 사용하며 이는 파일을 공유할 때 알아야 할 중요한 사항입니다.
  • DWG 파일은 동일한 버전 번호 이상의 모든 AutoCAD 또는 AutoCAD 제품을 사용하여 열 수 있습니다.
  • 예를 들어, AutoCAD 2017에서는 AutoCAD 2020 등 최신 버전의 DWG 파일을 열 수 없습니다.
  • 참고 : [3D 2D 디자인/Autodesk AutoCad] - 오토캐드 기본 저장버전 DWG DXF 파일고정 설정변경

그리고 DWG 파일로 파일호환 버전이 걱정이라면 AutoCAD R12로 DXF 파일로 고정해서 저장하느것을 추천합니다.

Autodesk DWG TrueConvert 도구

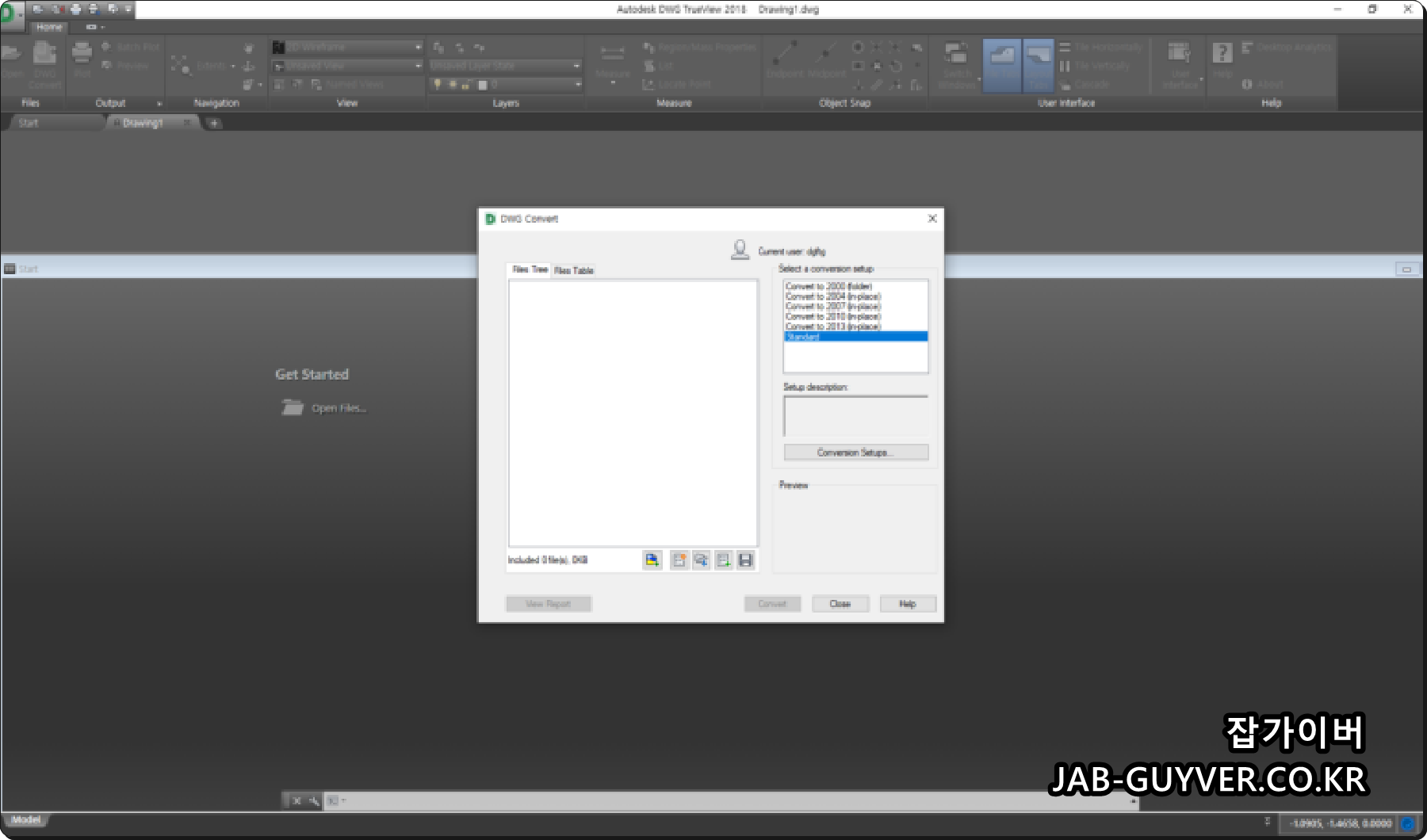

DWG TrueConvert 는 오토데스크에서 제공하는 무료뷰어 프로그램으로 DWG 파일을 다운그레이드해서 하위버전으로 저장하거나 DXF 파일로 변환하느것이 가능합니다.

하지만 DWG TrueConvert 프로그램 또한 프로그램 자체가 무겁기 때문에 컴퓨터 사양이 떨어진다면 ZW캐드뷰어를 사용하느것을 추천합니다.

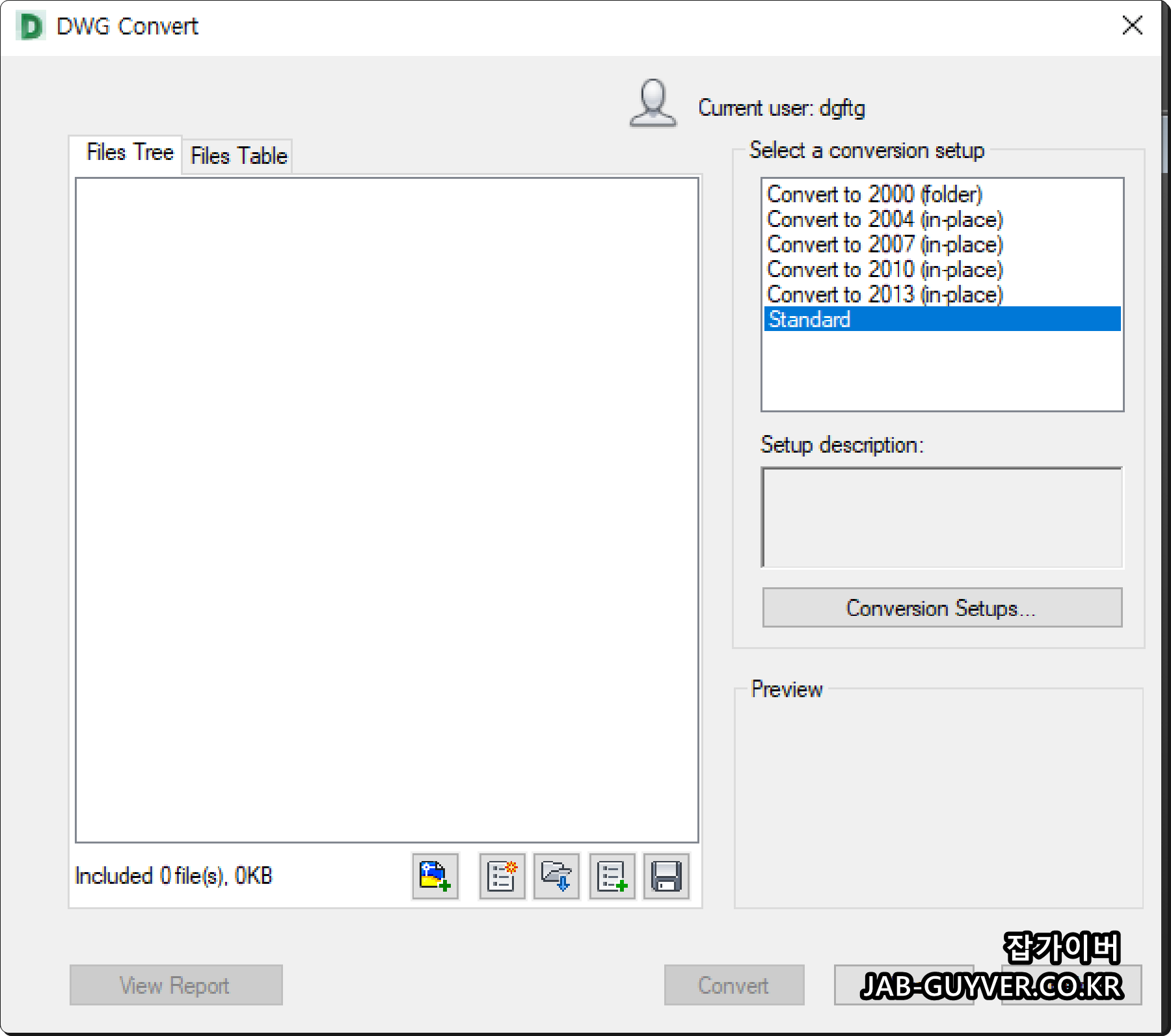

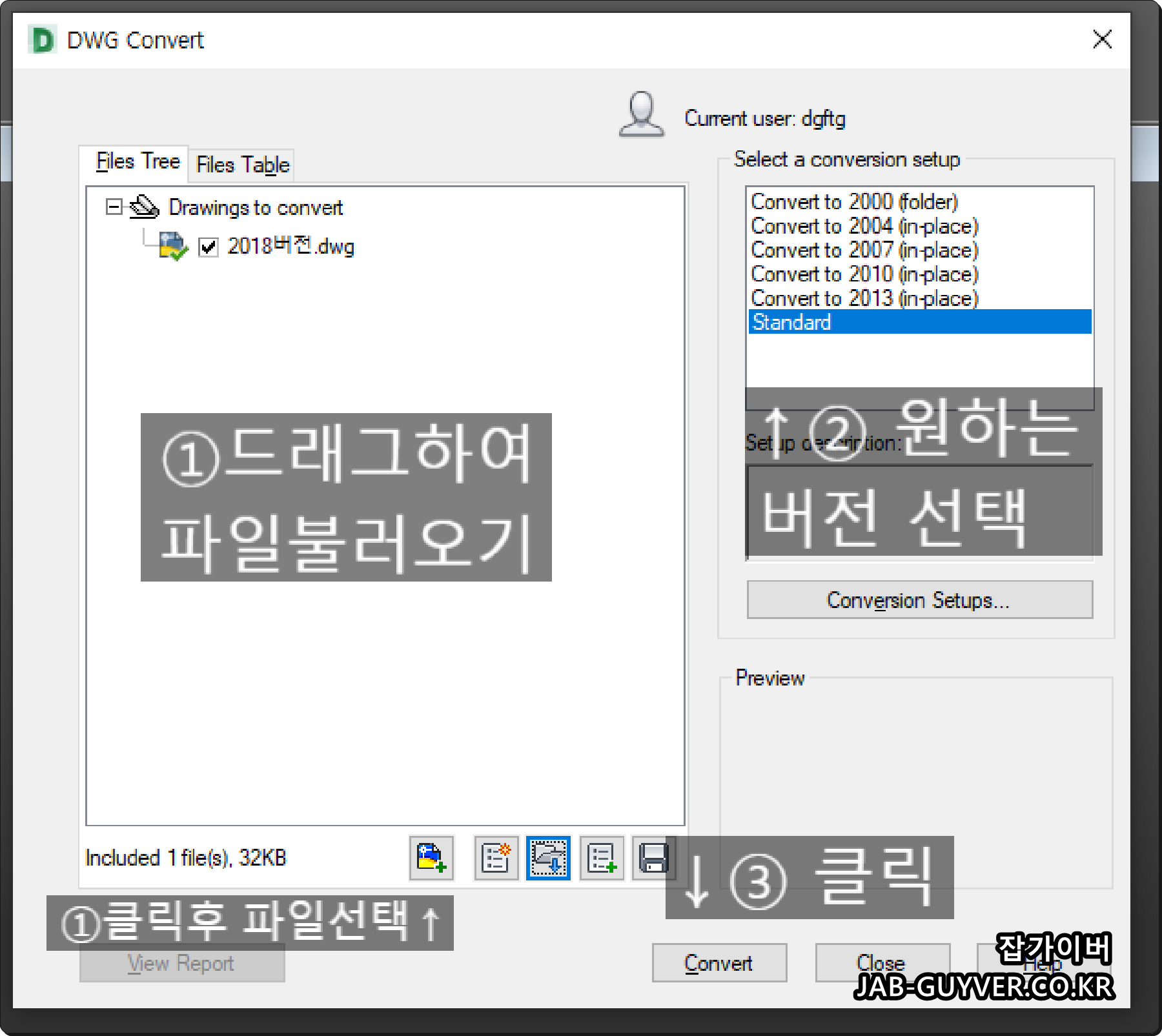

DWG Convert를 실행해서 변환하고자 하는 dwg 도면을 불러와 원하는 버전을 선택하면 파일변환이 가능합니다.

ZW CAD DWG FastView

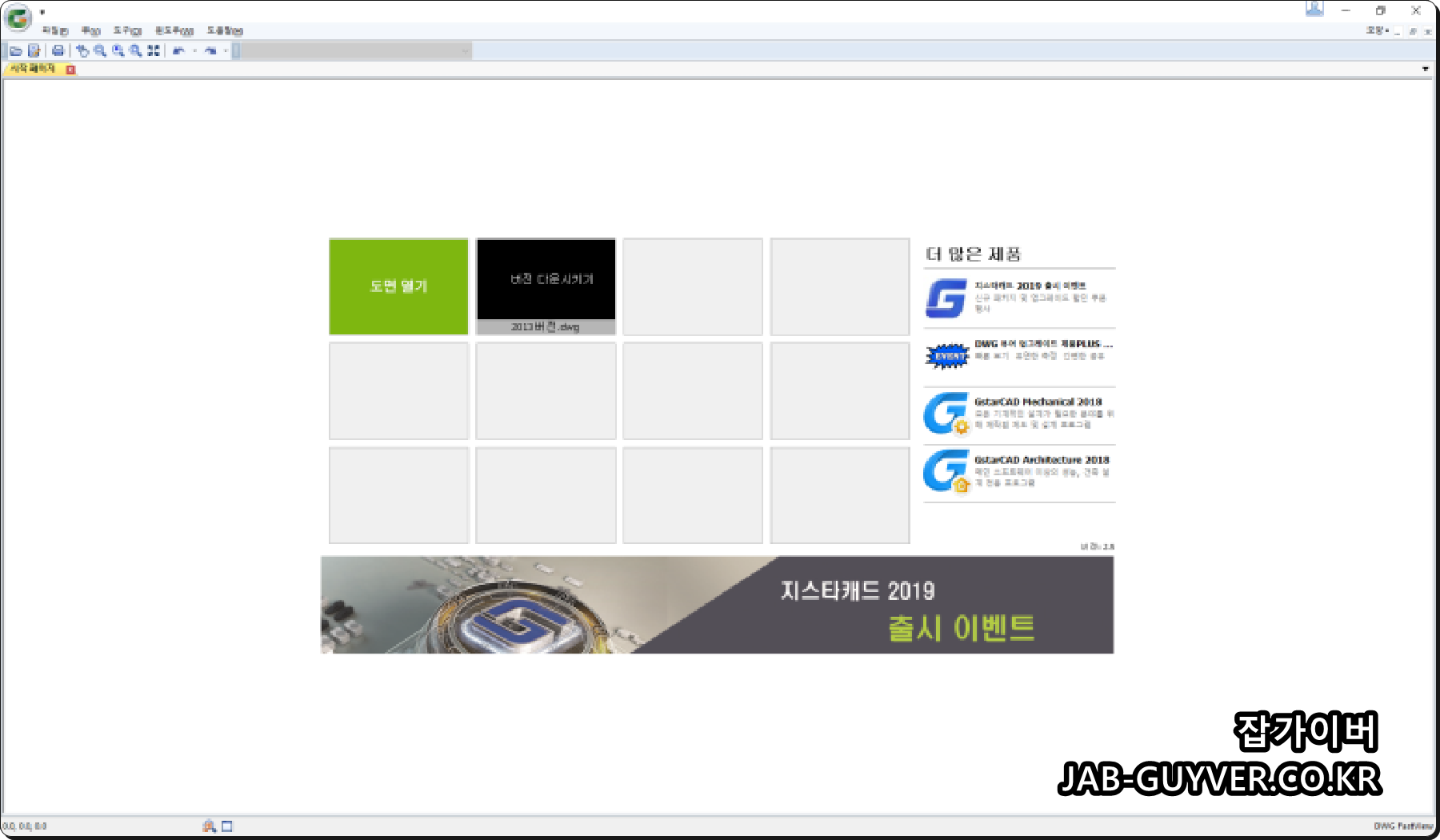

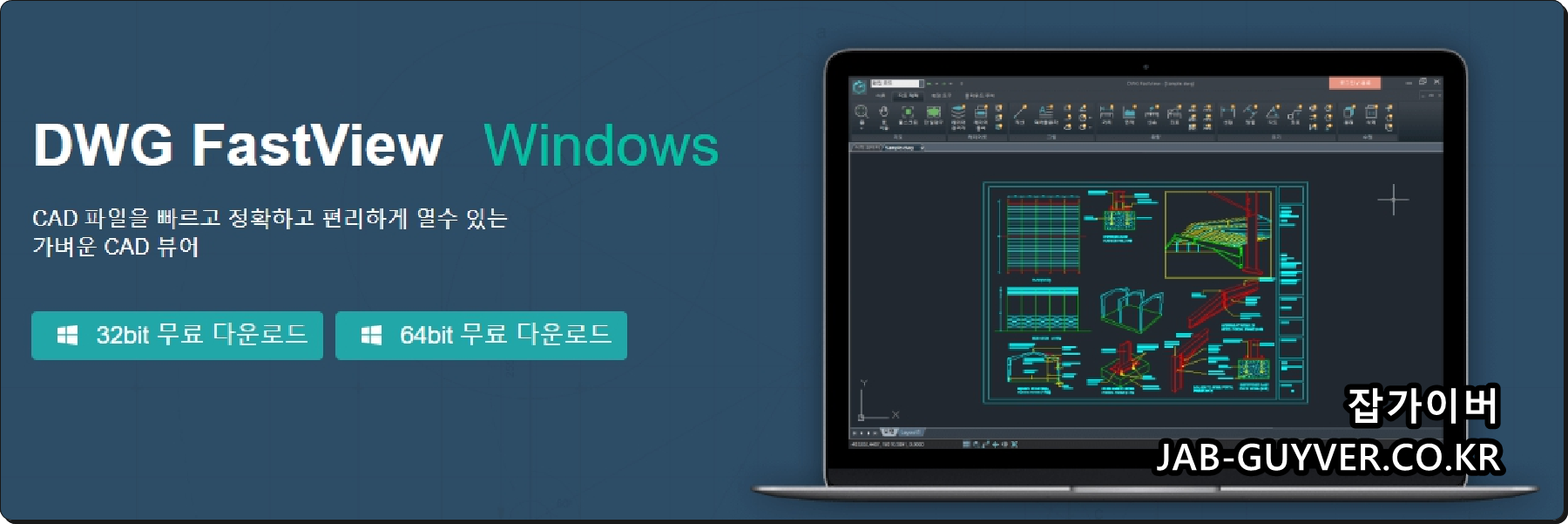

ZW CAD에서 제공하는 DWG FastView 또한 오토캐드 뷰어로서 무료로 제공되는 프로그램입니다.

프로그램이 가볍고 뷰어 및 파일변환이 가능하기 때문에 DWG <-> DXF 파일로 변환하거나 버전을 낮춰 저장하느것이 가능하기 때문에 컴퓨터가 저사양이라고 하더라도 부담없이 사용할 수 있습니다.
