오토캐드 PDF 저장 - 도면 DXF DWG PDF 변환

by 일상에 도움되는 노랗 2021. 9. 15.

오토캐드 PDF 저장 - 도면 DXF DWG PDF 변환

기본적으로 오토캐드로 작성한 도면은 DWG나 DXF 2가지 확장자를 사용하는데 해당 확장자의 장점은 오토캐드에서 바로 열수 있는 확장자로 작성한 도면을 보는것 외에도 치수나 도면 라인,레이어등을 그대로 확인하고 수정 편집등이 가능하다는 점이 있습니다.



하지만 이렇게 전달된 도면파일은 모든정보가 있어 데이터 유출의 위험이 있고 오토캐드가 설치되어 있어야 열수 있으며 별도의 DWG뷰어DXF뷰어가 설치되어 있어야 한다는 단점이 있습니다.

오토캐드 PDF 저장 - 도면 DXF DWG PDF 변환

그래서 간단하게 업체에 도면을 보내거나 파일보관용으로는 PDF 저장하느것이 좋으며 이렇게 저장한 PDF파일은 또 DWG나 DXF파일로 변환하여 저장하느것도 가능해졌습니다.

오토캐드 도면 PDF 저장 변환방법

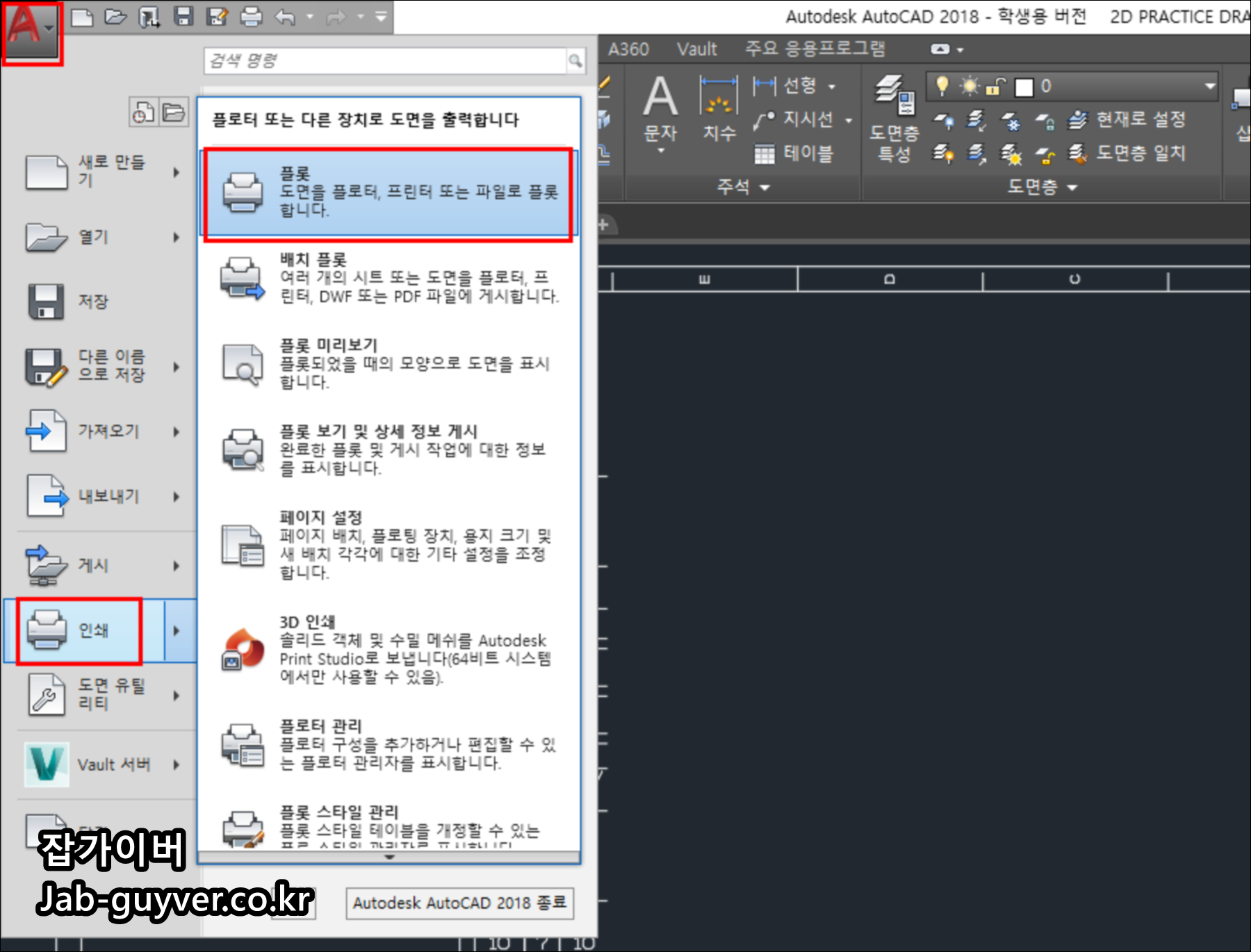

메뉴 -> 인쇄 -> 플룻

PDF로 저장고 싶은 도면파일을 엽니다.

메뉴 -> 인쇄 -> 플룻을 선택합니다.

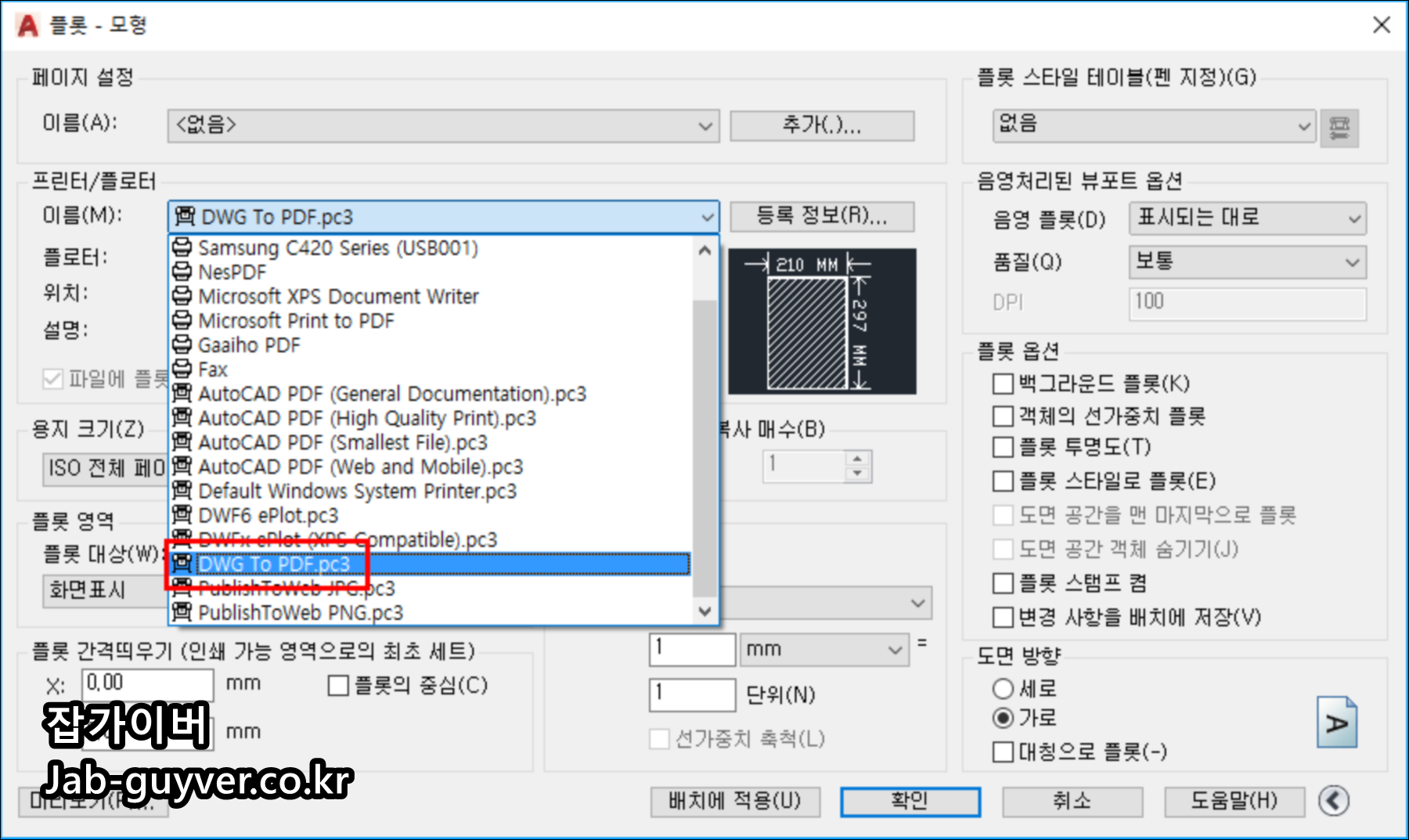

DWG To PDF pc3

프린터/플로터에서 DWG To PDF pc3로 선택합니다.

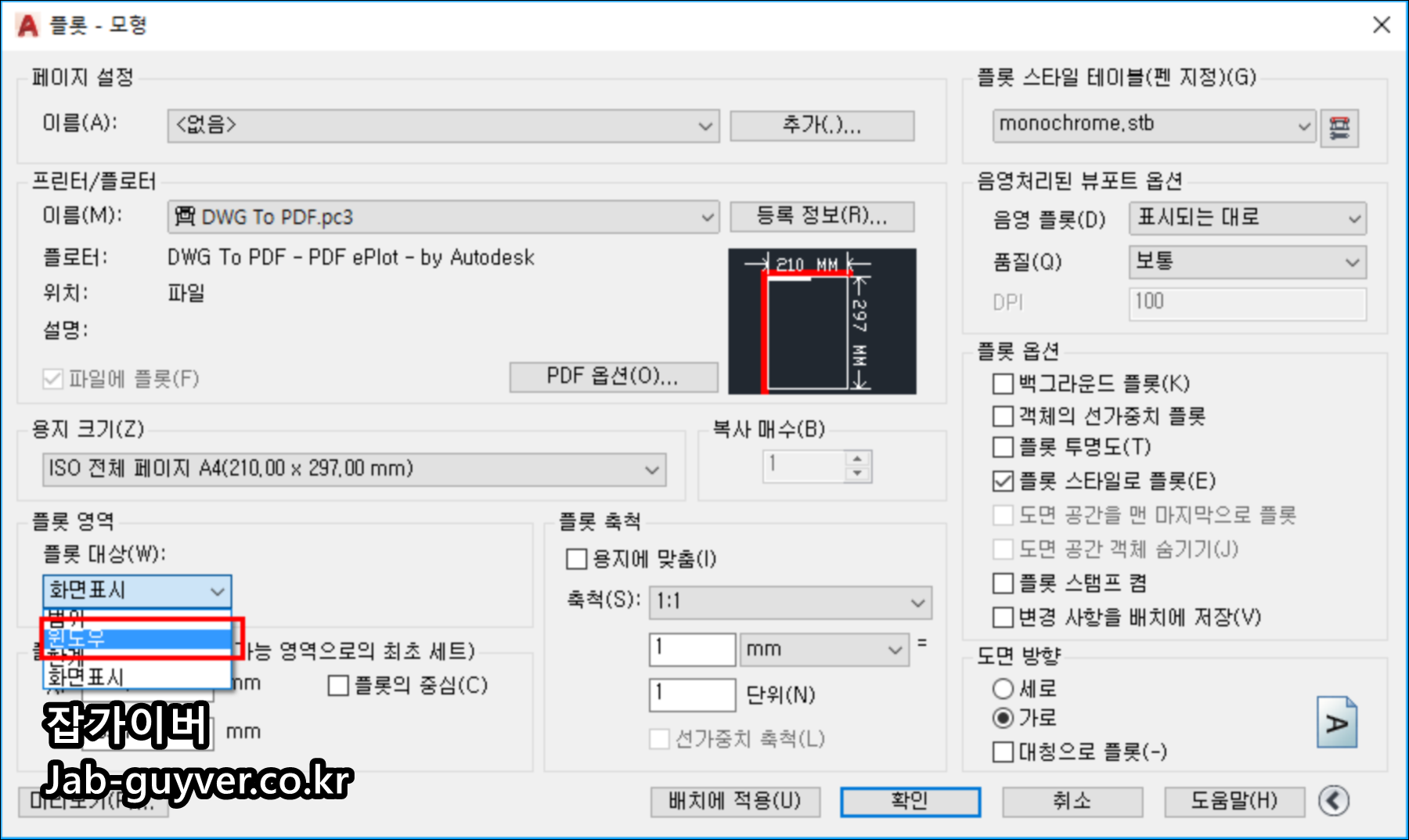

플롯영역에서 윈도우로 선택합니다.

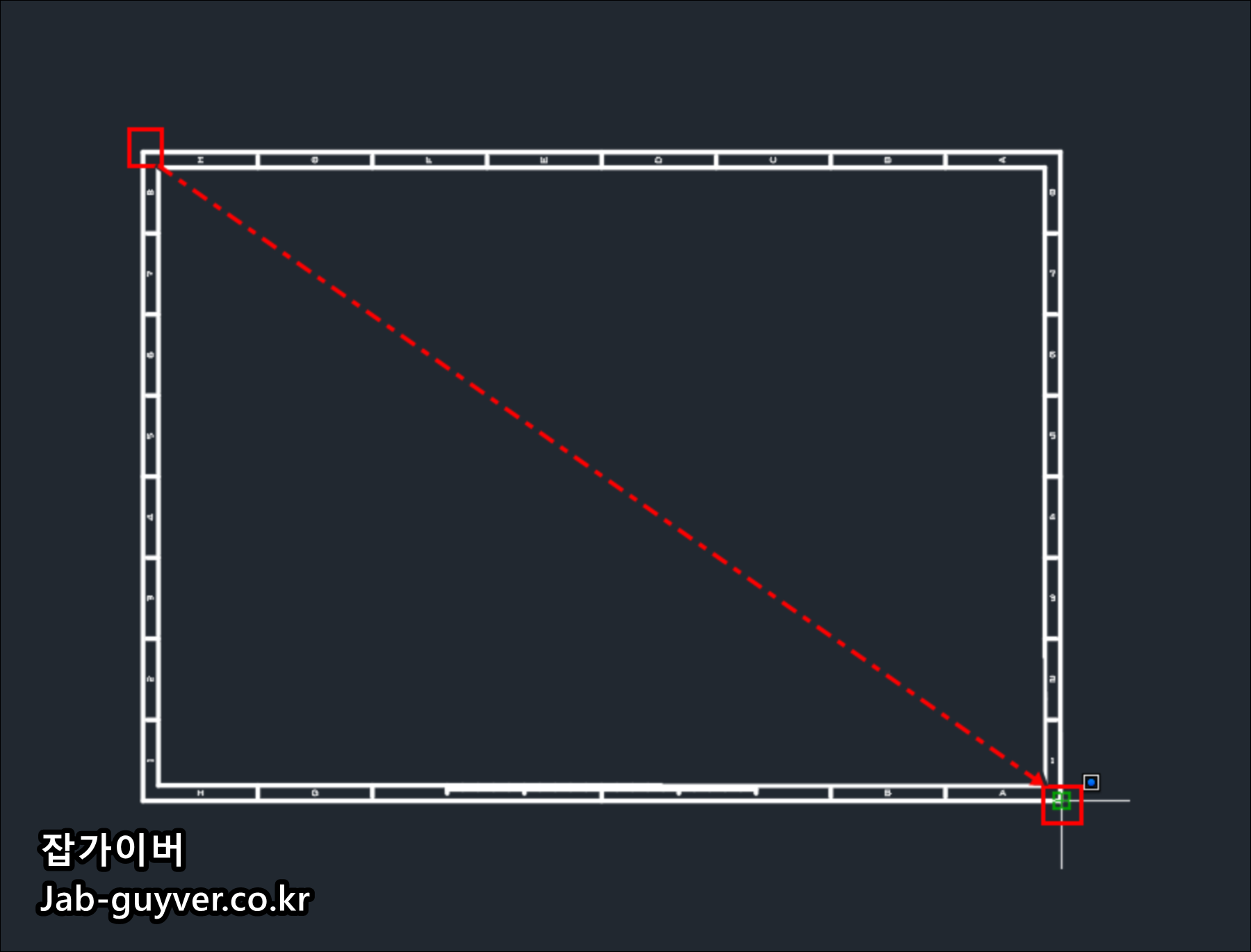

저장하고 싶은 도면의 영역을 끝과 끝을 선택해줍니다.

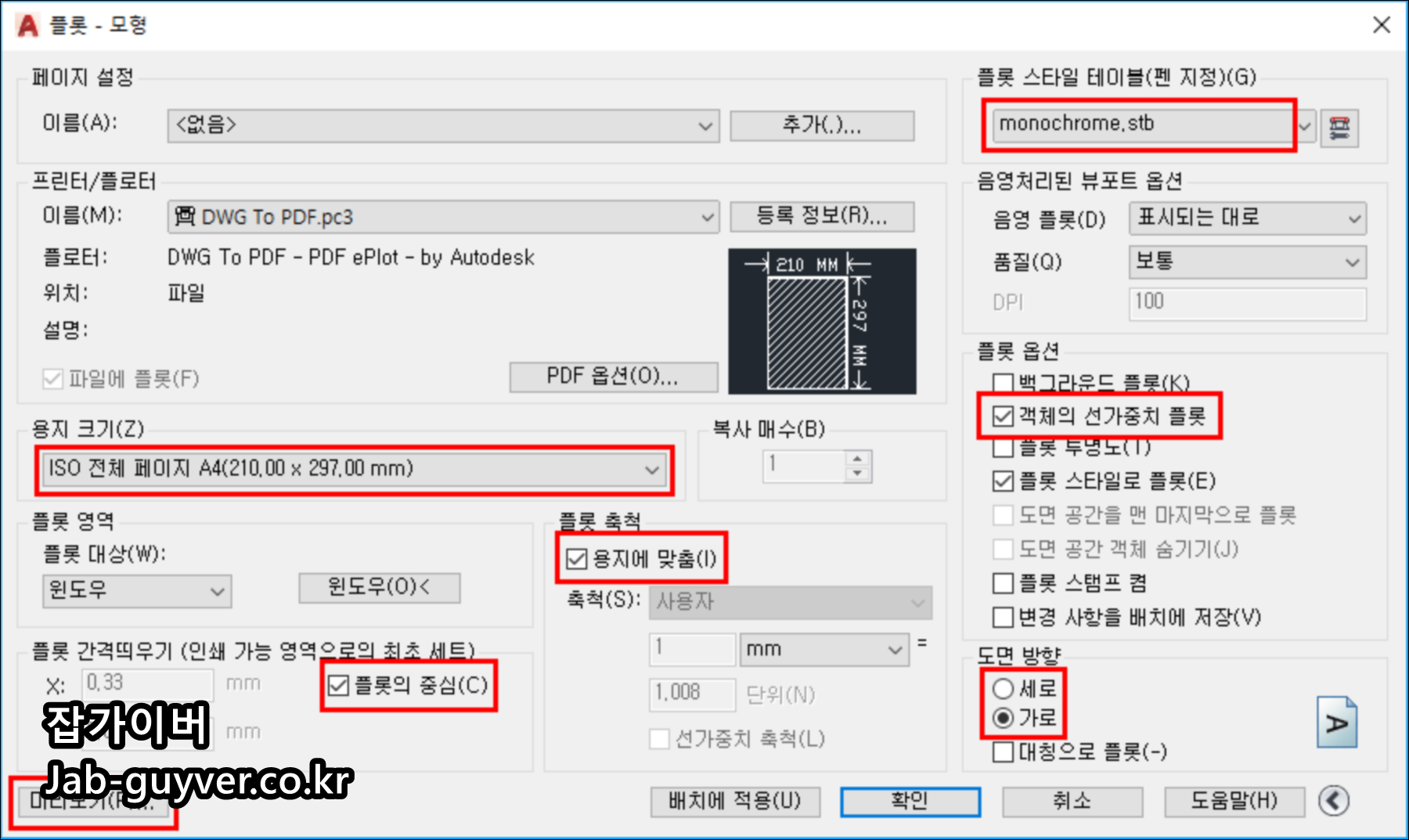

오토캐드 플롯 설정

  1. 이후 저장하고 자하는 도면의 용지크기를 선택합니다.
  2. 플롯 축척에서 용지에 맞춤을 선택합니다.
  3. 플롯 간격띄우기에서 플롯의 중심을 선택합니다.
  4. 도면 방향을 "가로 or 세로"선택합니다.

그 외 플롯옵션에서 선가중치 및 투명도등을 선택 후 미리보기를 통해 원하는 설정값이 되는지 확인합니다.

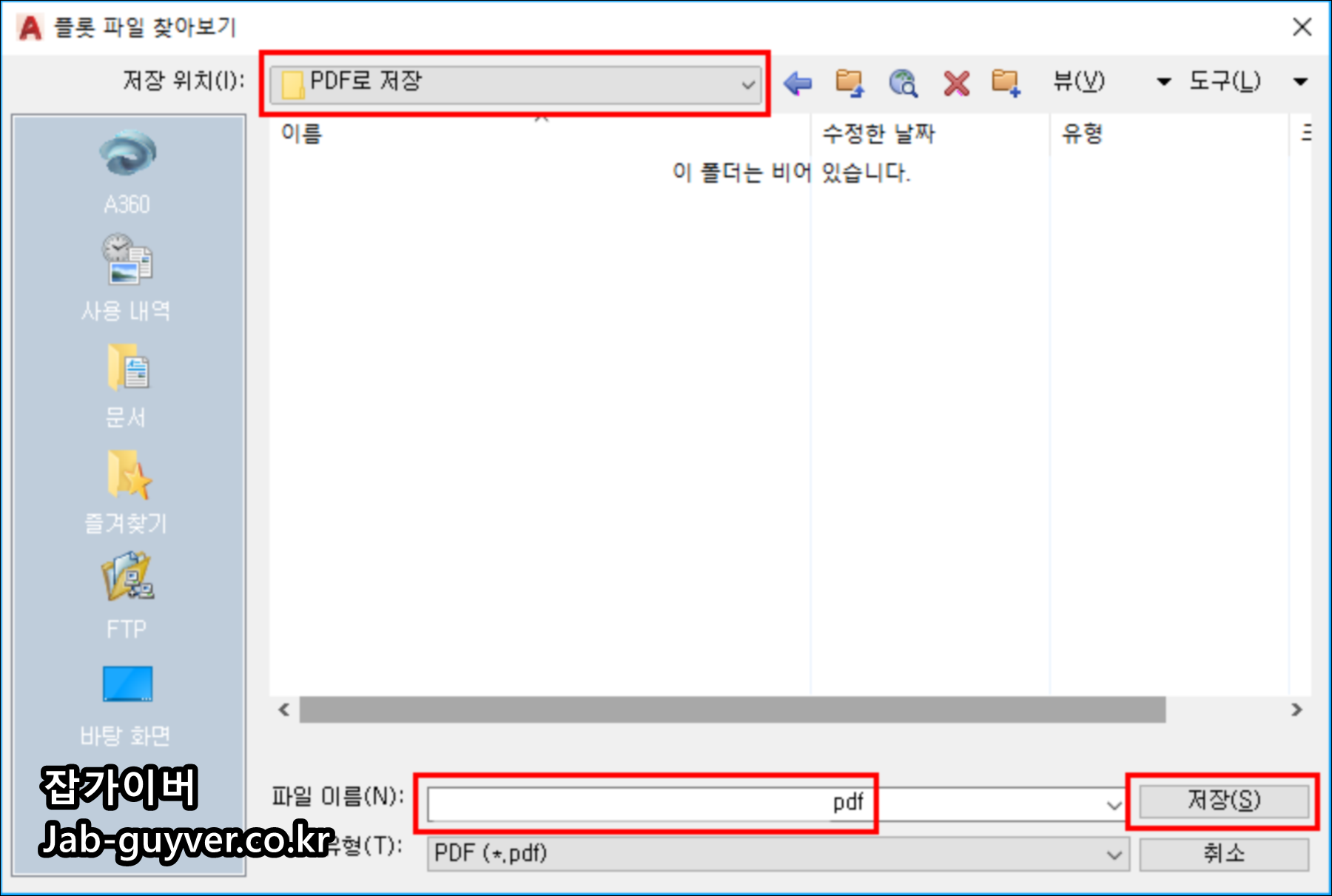

이후 저장을 통헤 오토캐드 도면을 PDF파일로 저장합니다.

해당 인쇄 플로트 기능이 복잡하다면 아래방법을 참고하세요

오토캐드 PDF 저장

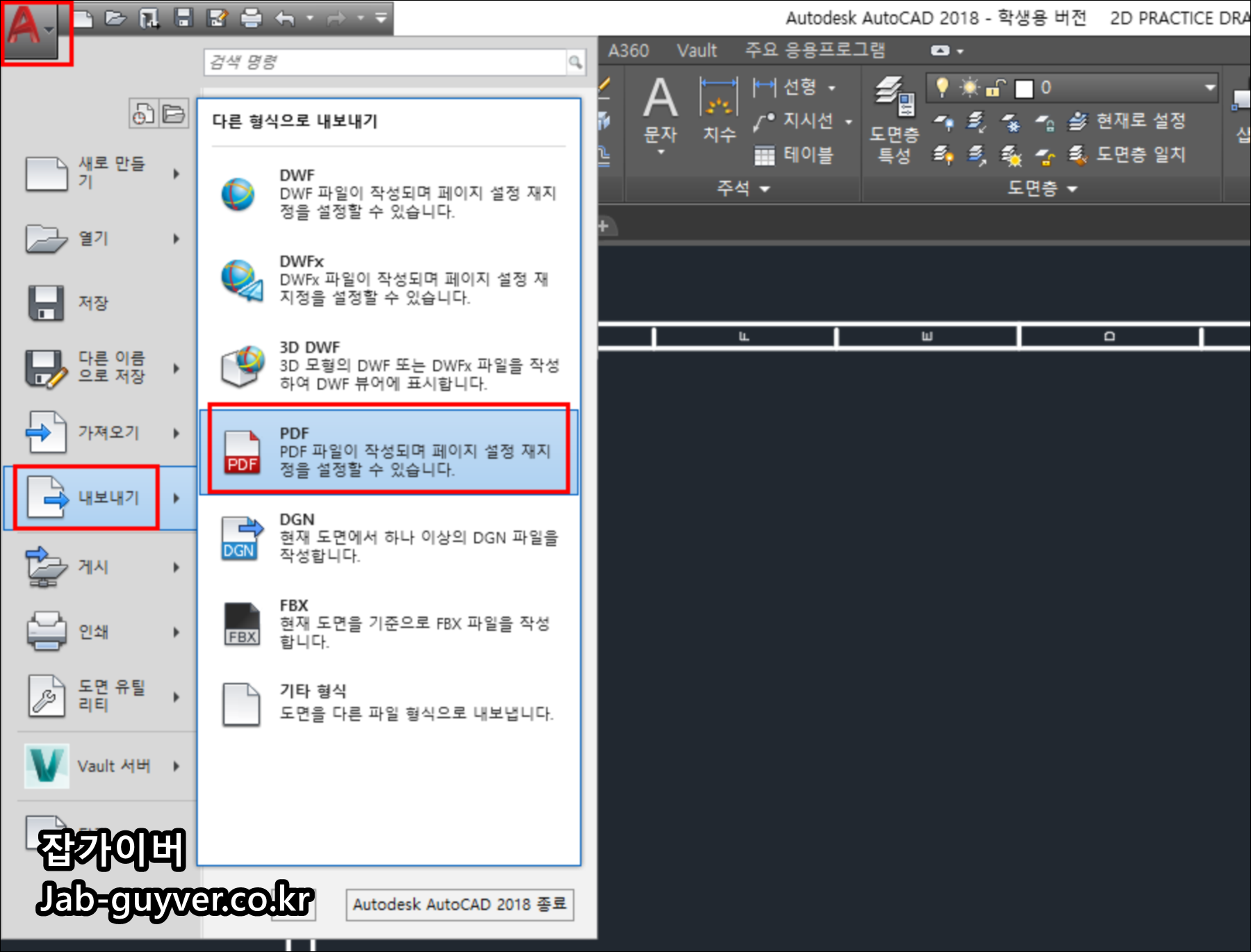

내보내기 -> PDF를 선택합니다.

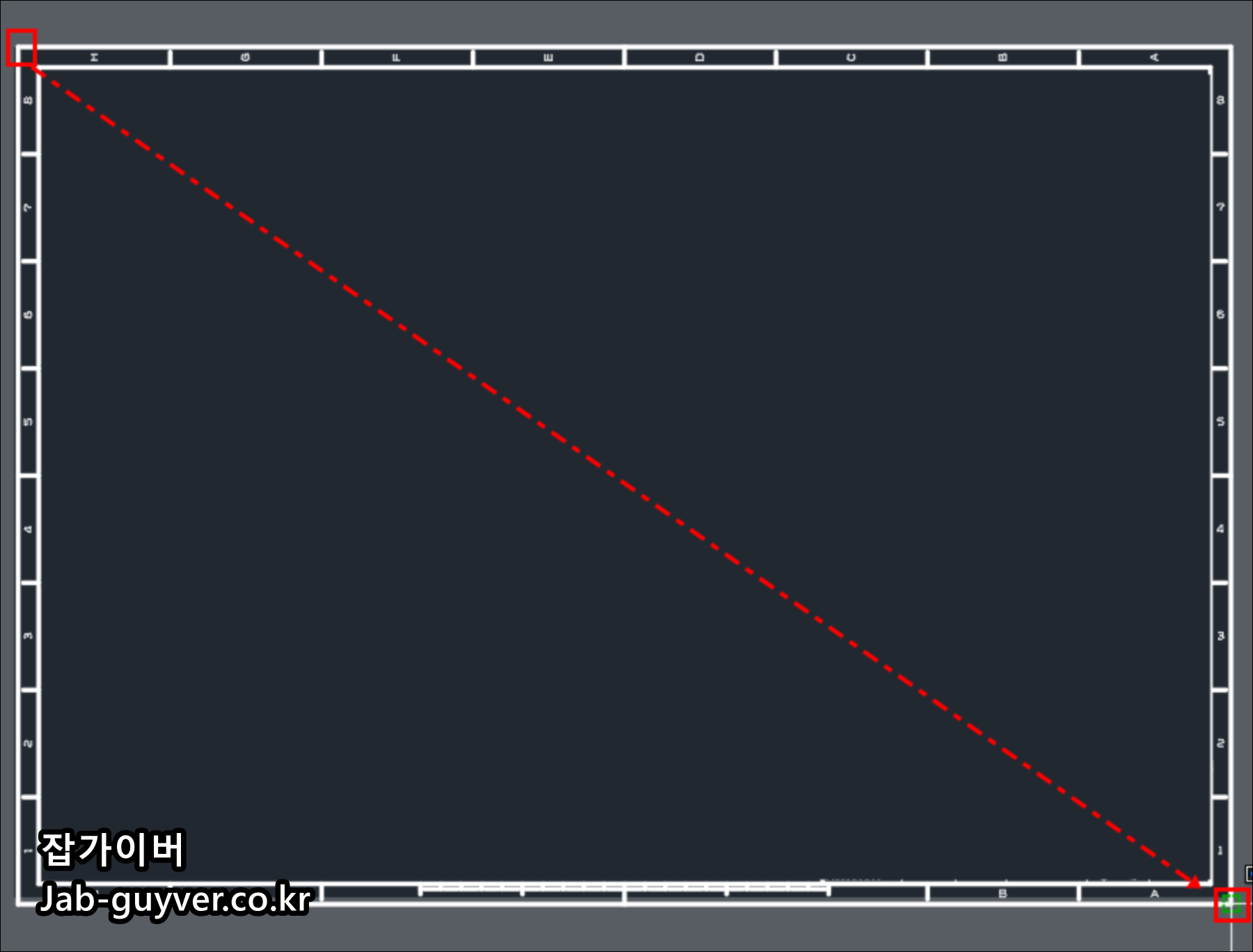

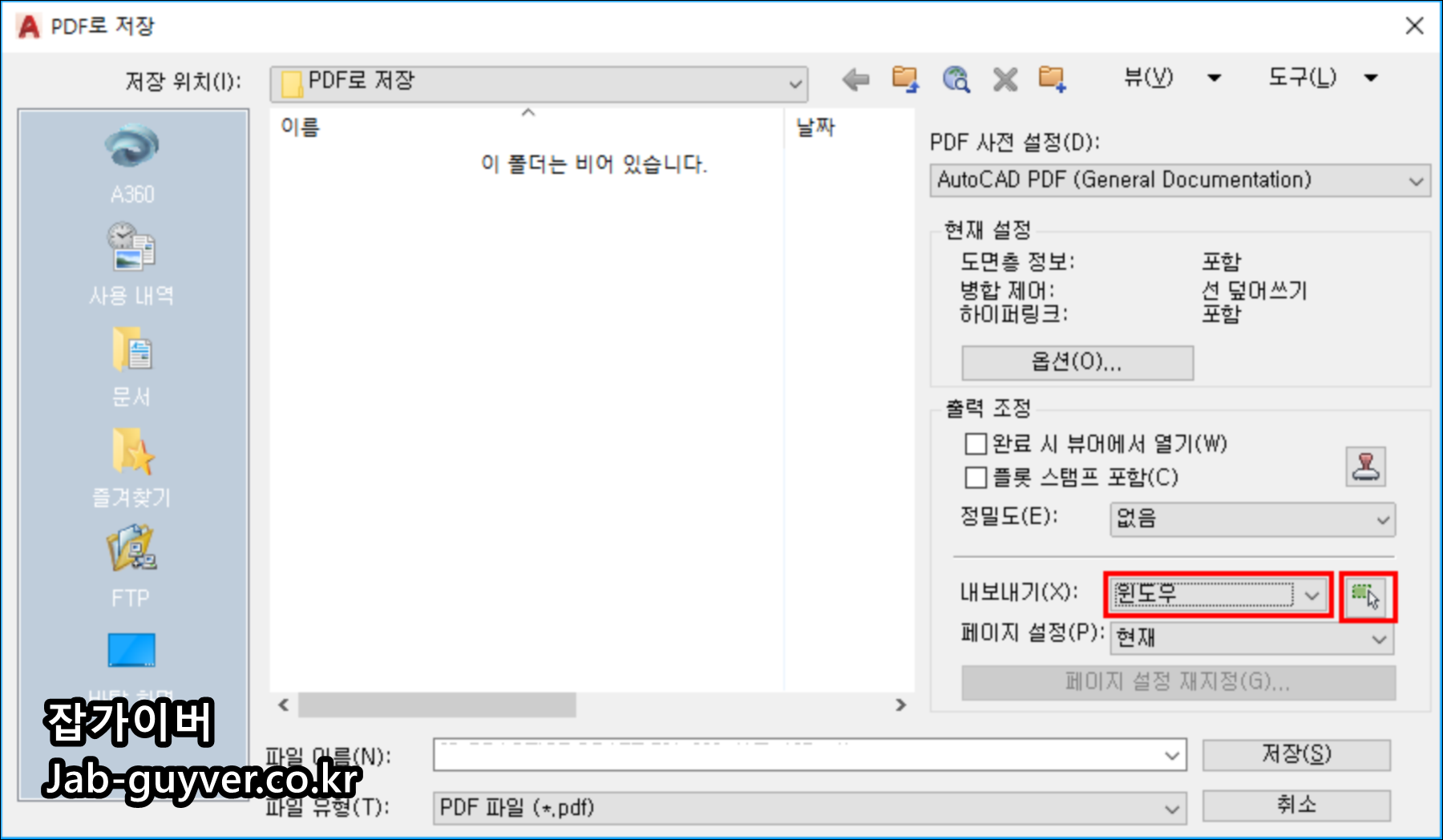

내보기기 설정으로 윈도우를 선택 후 우측아이콘을 선택해서 내보낼 영역을 선택합니다.

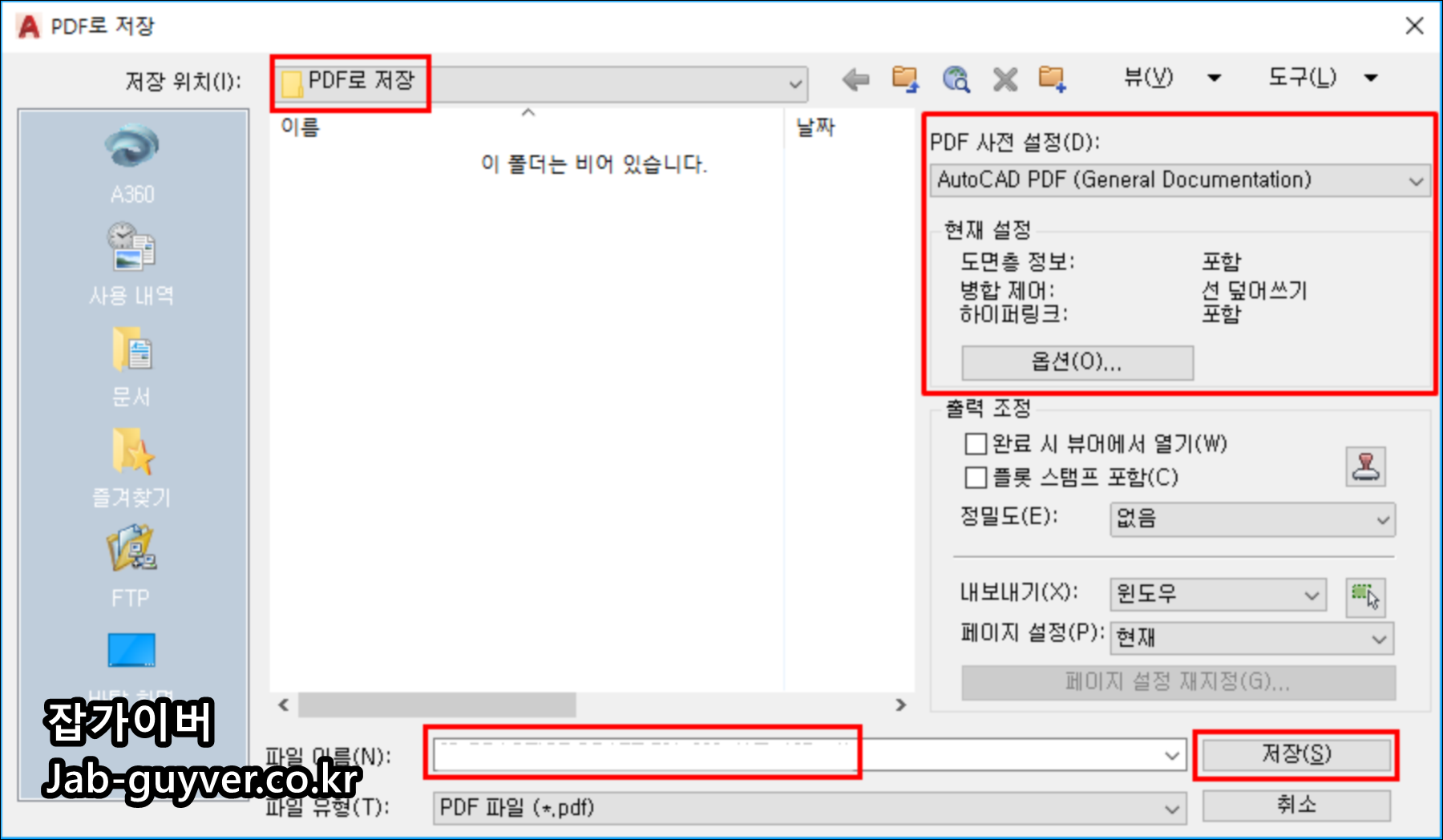

AutoCAD PDF (General Documentation)

PDF 사전 설정에서 AutoCAD PDF (General Documentation)을 선택후 PDF 파일이름을 지정하고 저장을 합니다.

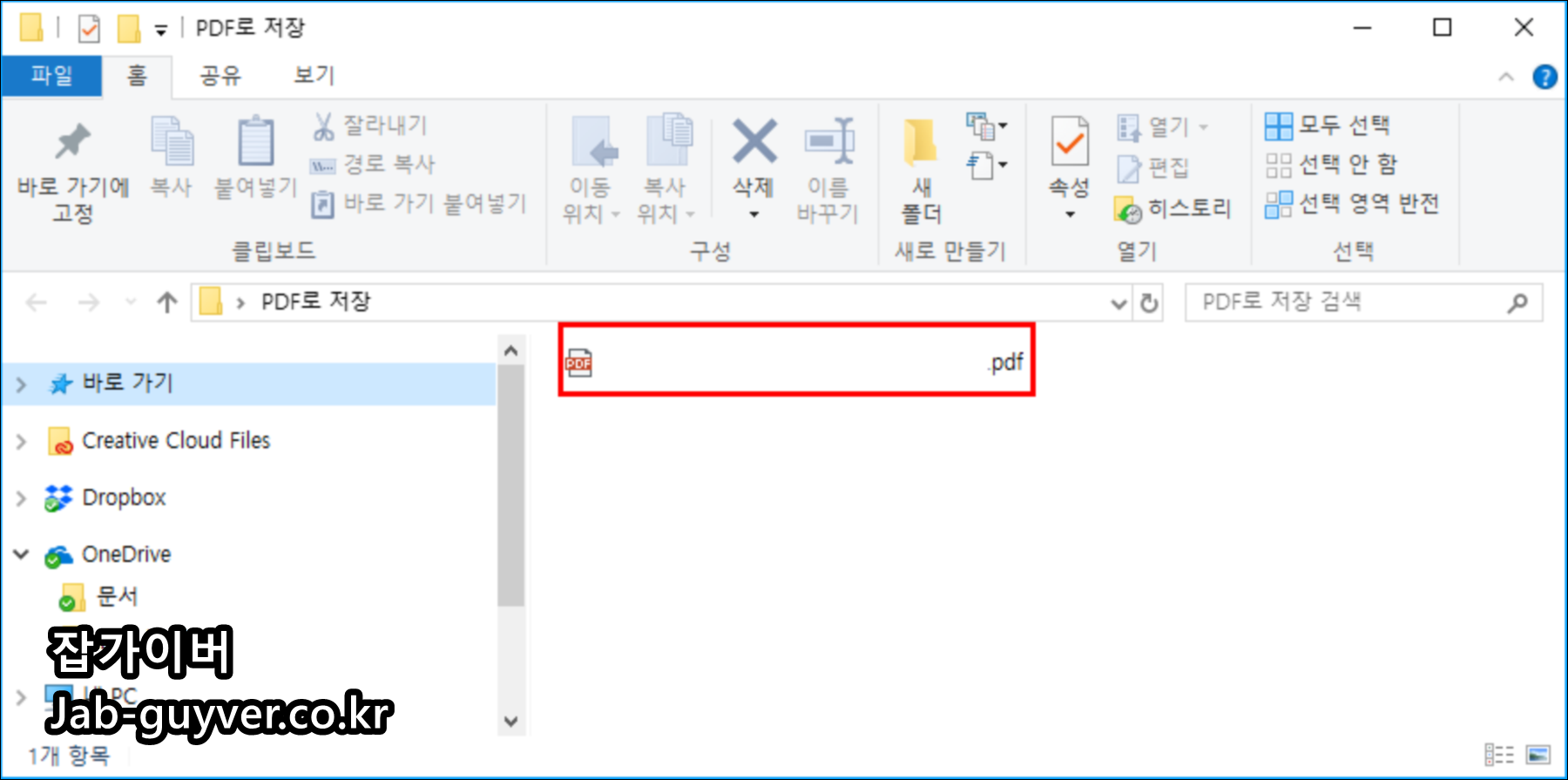

이것으로 DWG나 DXF파일의 오토캐드파일을 PDF 저장이 완료됩니다.
