솔리드엣지 설치 및 라이센스 설정 솔리드웍스 데이터
지멘스의 3D CAD인 솔리드엣지는 UG NX와 달리 출시년도에 맞게 솔리드엣지2022, 솔리드엣지2023 등으로 출시되며 라이센스는 기존의 USB타입인 동글이 방식은 단종되어 네트워크 플로팅 라이센스와 노드락 방식의 고정라이센스 방식만을 제공하고 있습니다.
그 외에도 Saas라고 하는 한달이나 1년 등 각각 사용기간에 맞는 라이센스도 제공되지만 비용이 2.3년 사용하면 영구라이센스 가격과 비슷해지기 때문에 그다지 추천하기 어려운 방식입니다.
솔리드엣지 설치 및 라이센스 설정

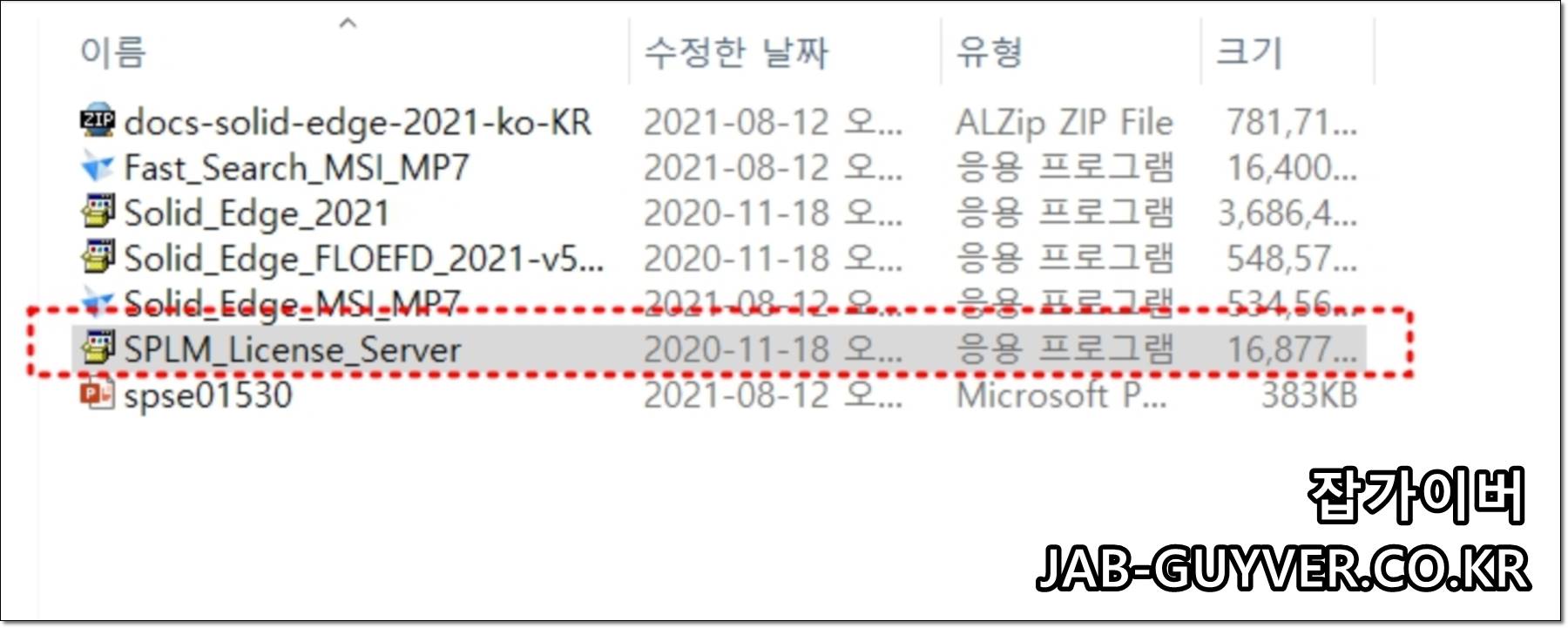

솔리드엣지는 기본적으로 라이센스 서버설치와 본품설치 그리고 추가로 QRM / MP 등 패치버전이 있으며 그외에도 다양한 플러그인을 통한 Keyshot, Floefd 등을 제공합니다.

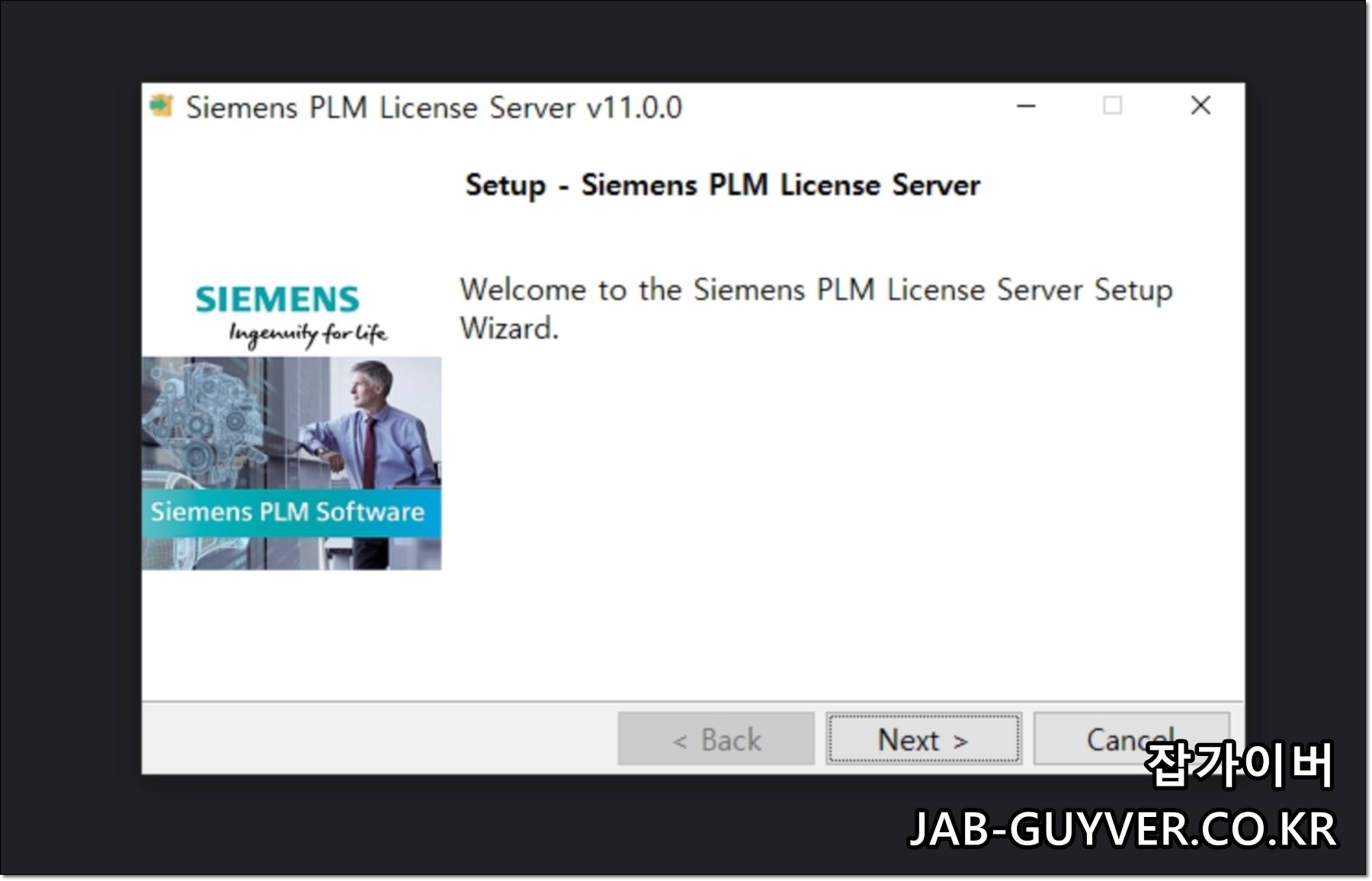

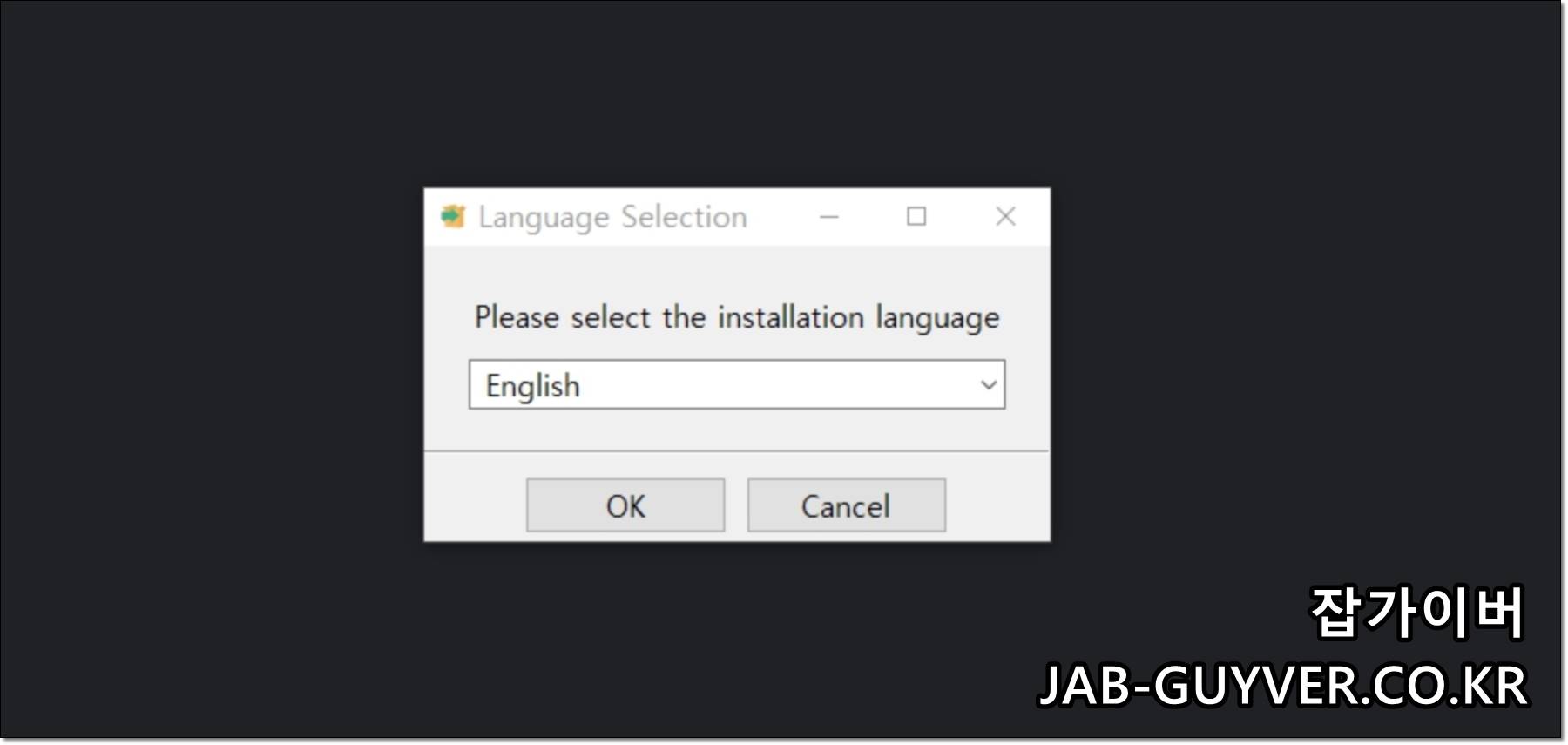

우선 라이센스 서버를 설치합니다.

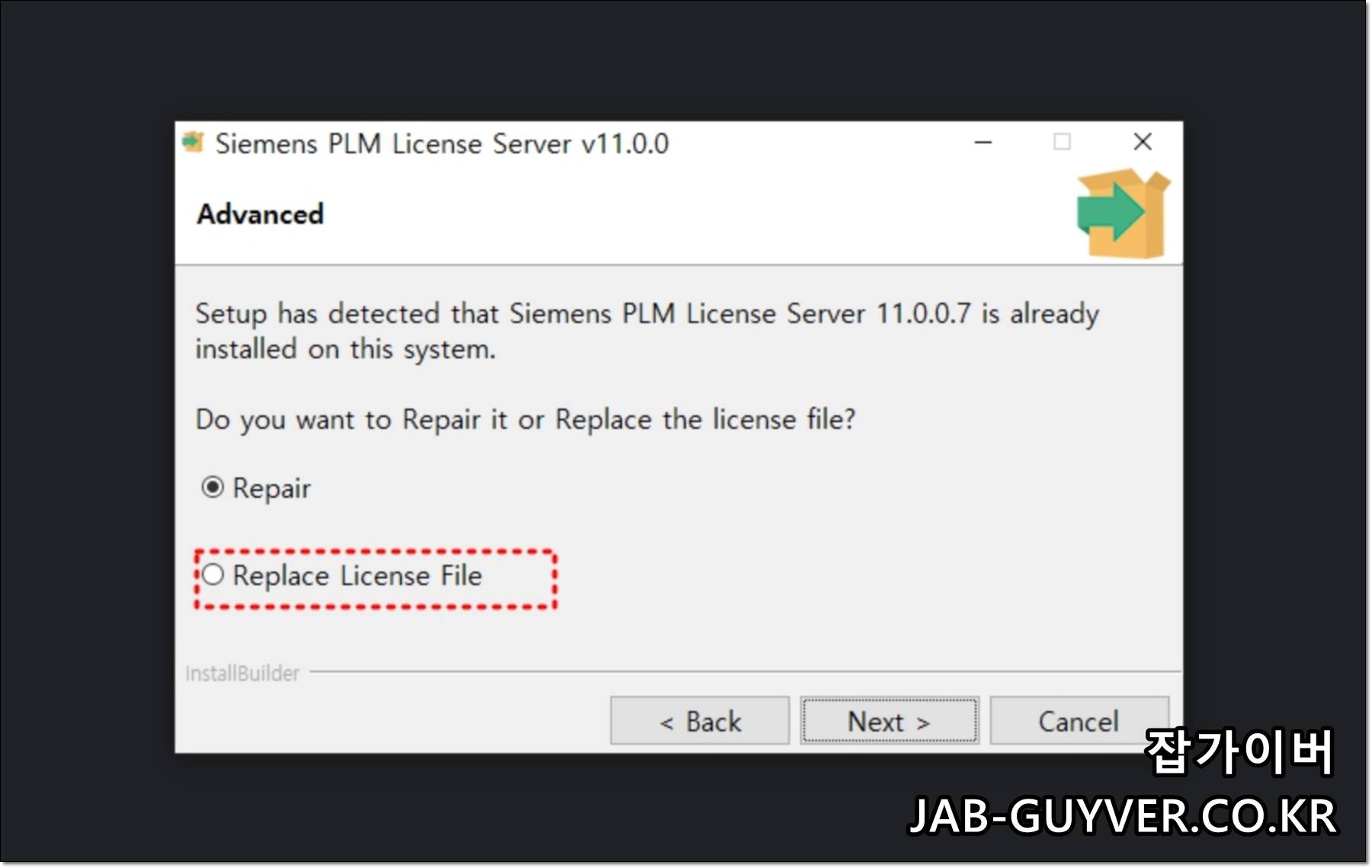

기존 라이센스 서버가 설치되어 있다면 새로운 버전으로 설치합니다.
만약 라이센스 파일 교체하고자 한다면 교체를 선택합니다.

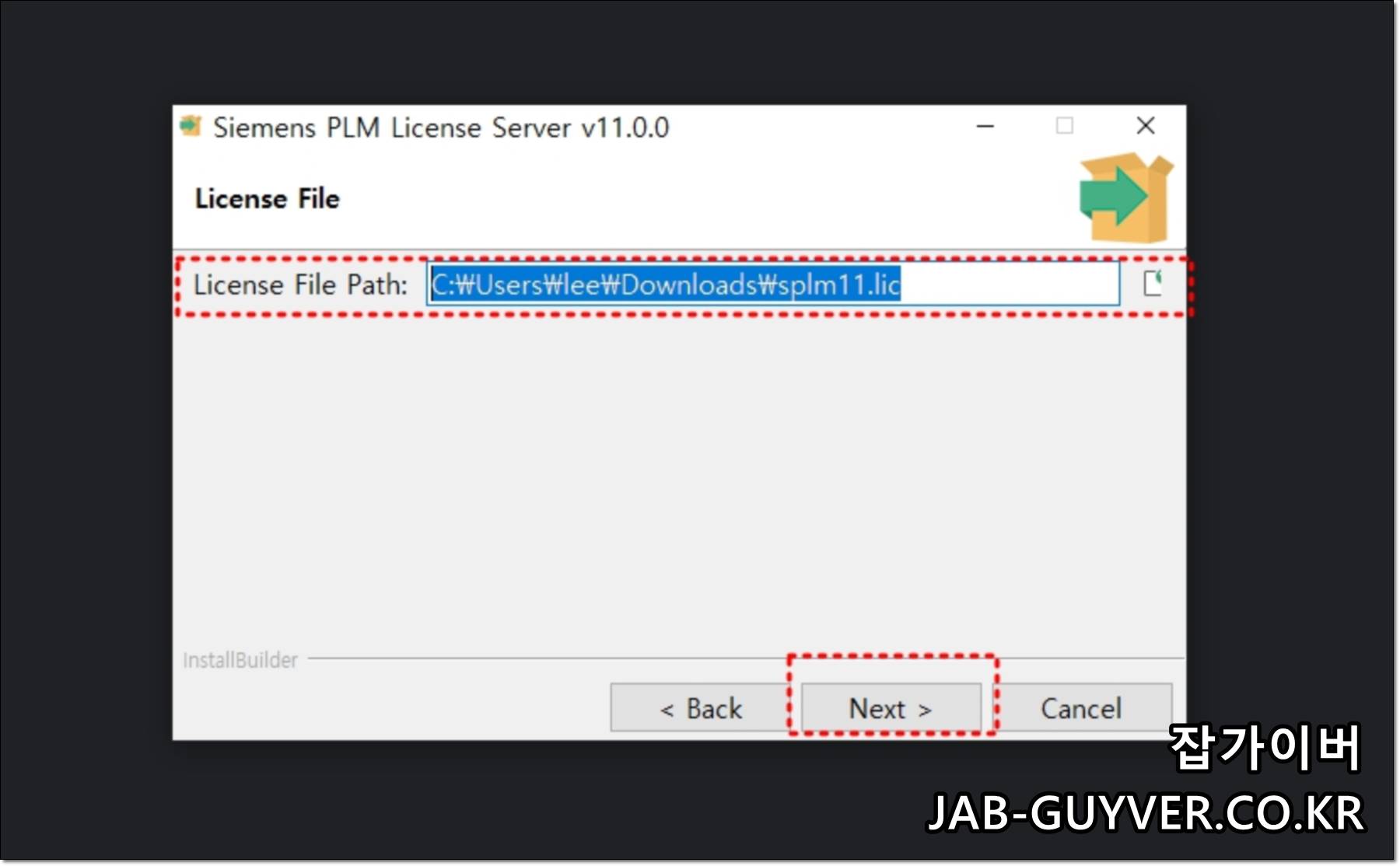

splm.lic 파일을 선택해 라이센스를 설치합니다.

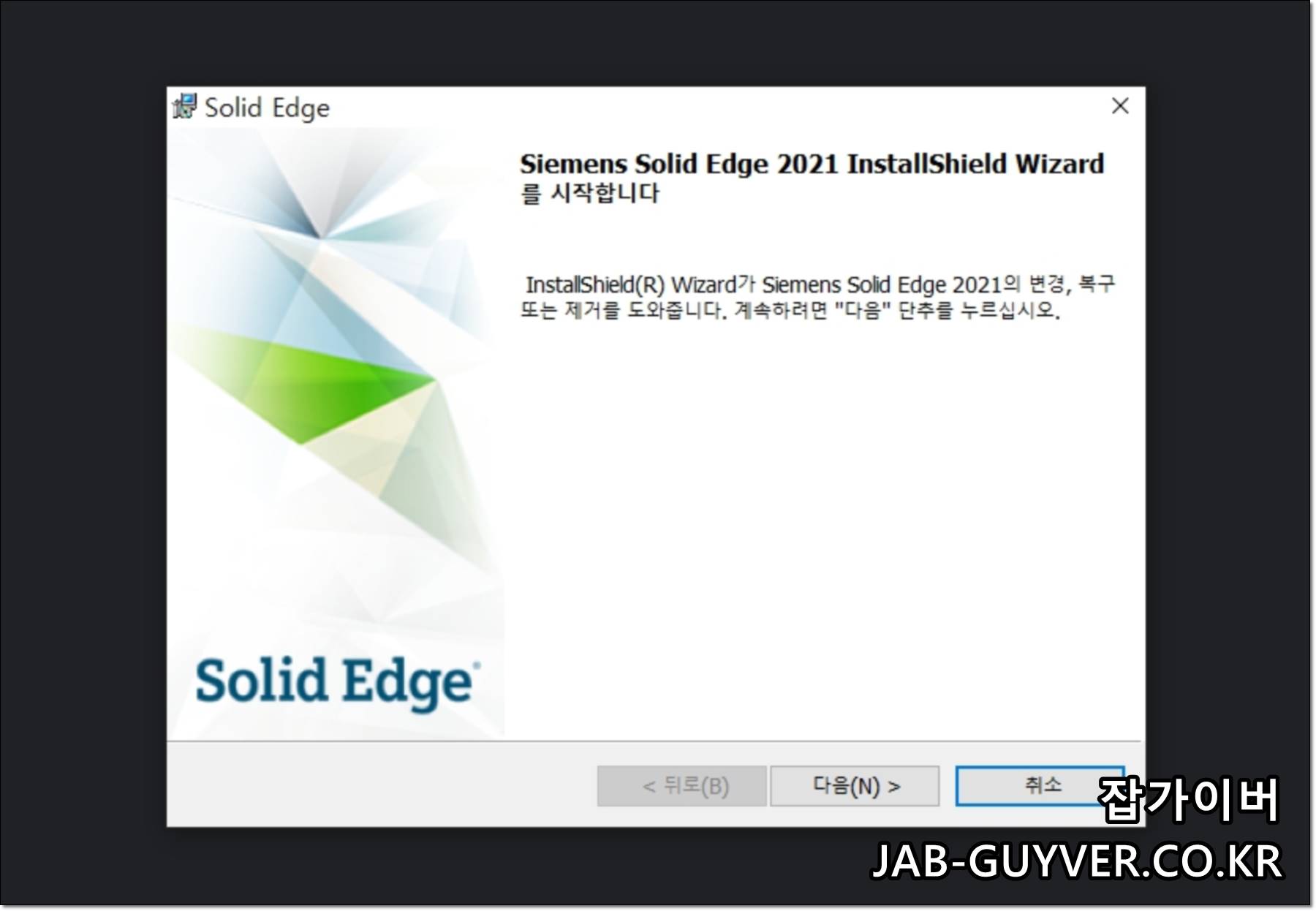

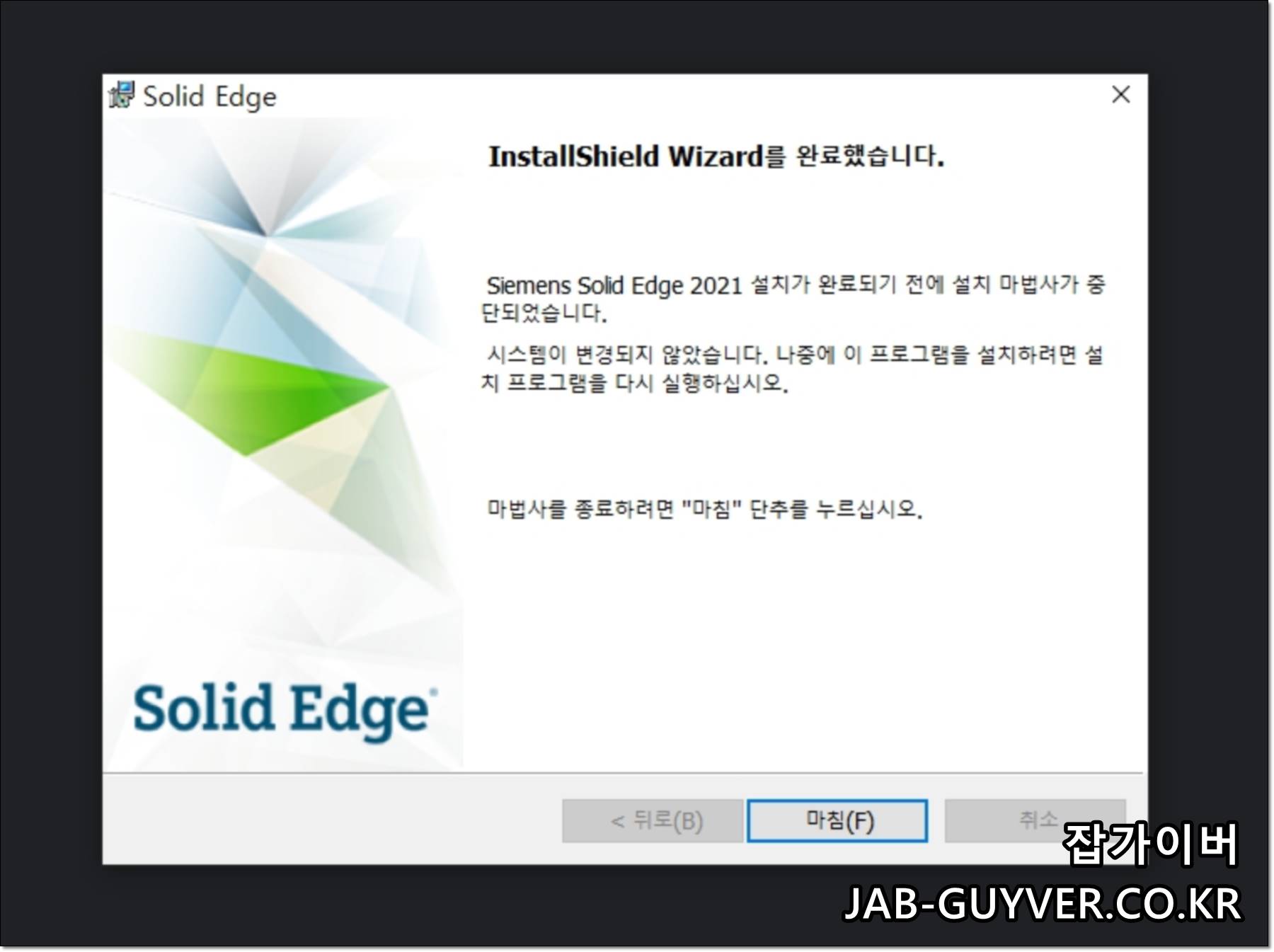

이후 솔리드엣지 설치를 진행합니다.
설치 시 라이센스 서버를 설치했지만 다시한번 라이센스 파일과 함께 PC이름 "Host Name"등 28000@Local Host Name을 설정해줍니다.
윈도우10 포트열기 - 방화벽 포트해제 인바운드 아웃바운드
윈도우10 포트열기 - 방화벽 포트해제 인바운드 아웃바운드 컴퓨터를 사용하면서 네트워크로 연결된 라이센스나 프로그램을 실행하는 경우 방화벽 차단되어 실행이나 로그인이 제한되는 경우
jab-guyver.co.kr
만약 pc가 방화벽으로 막혀있다면 인바운드 아웃바운드를 통해 28000 포트를 해제해야합니다.
솔리드엣지 구입 및 견적문의는 델타아이티 제품문의 게시판을 이용해주세요
솔리드엣지 번들 및 라이센스설정

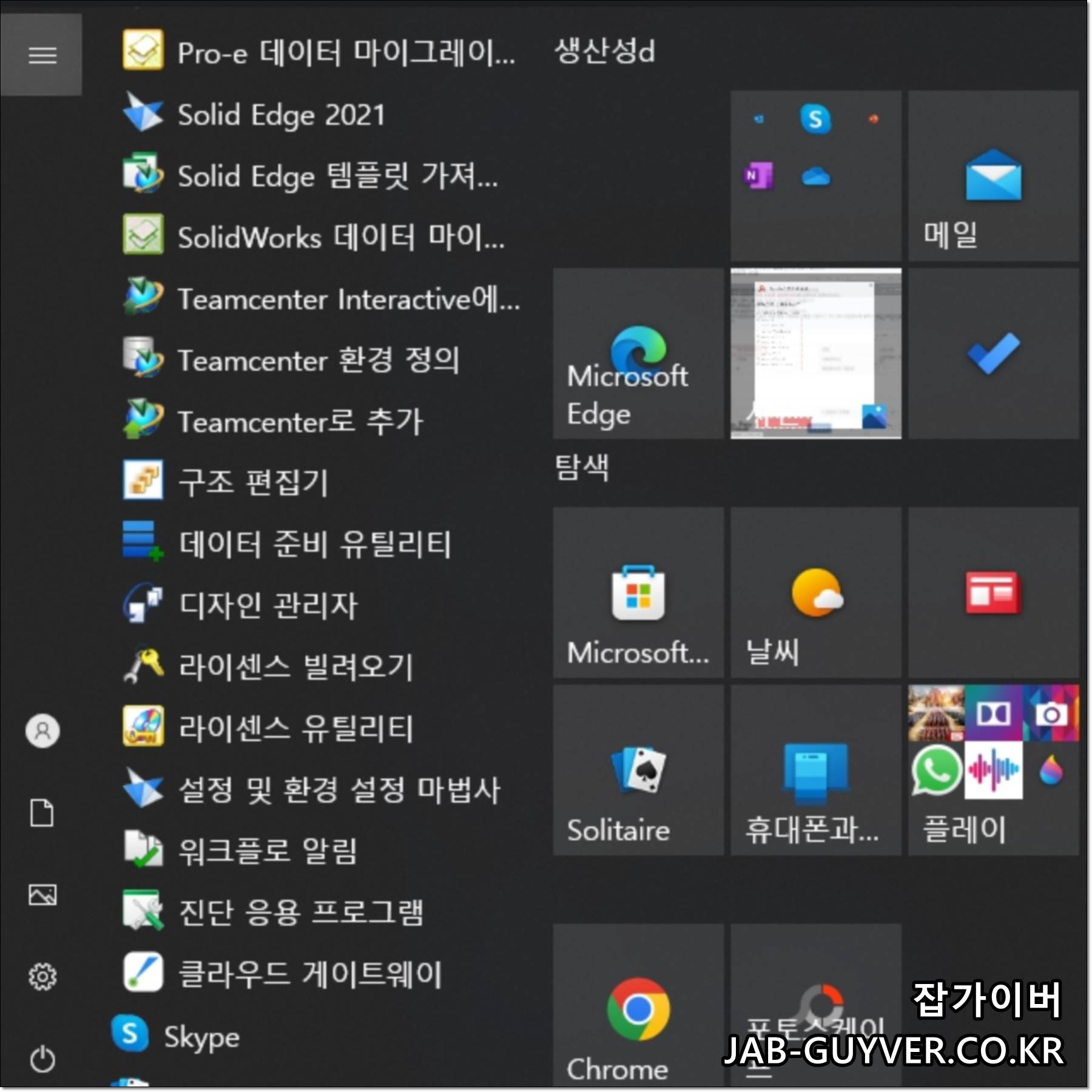

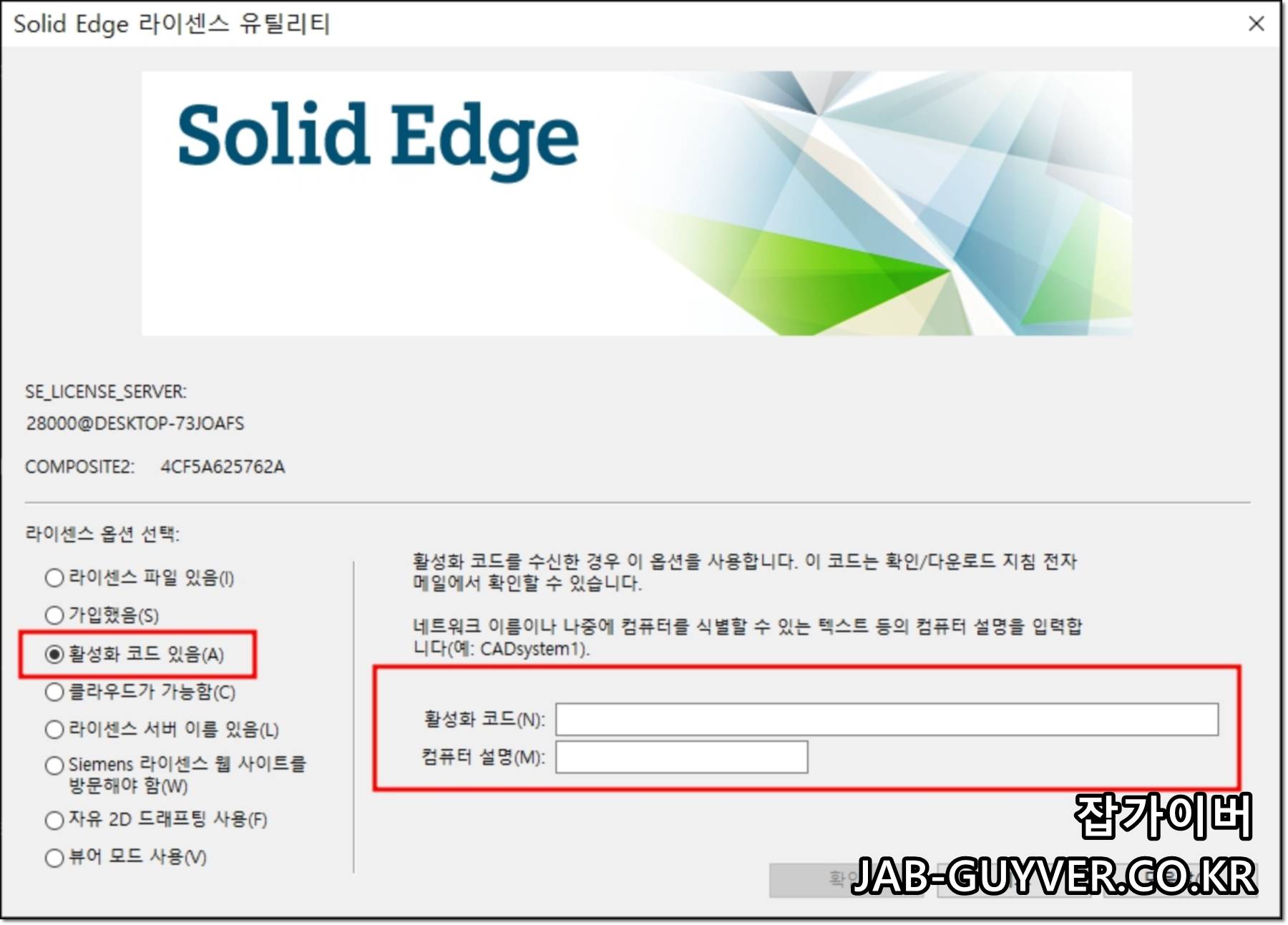

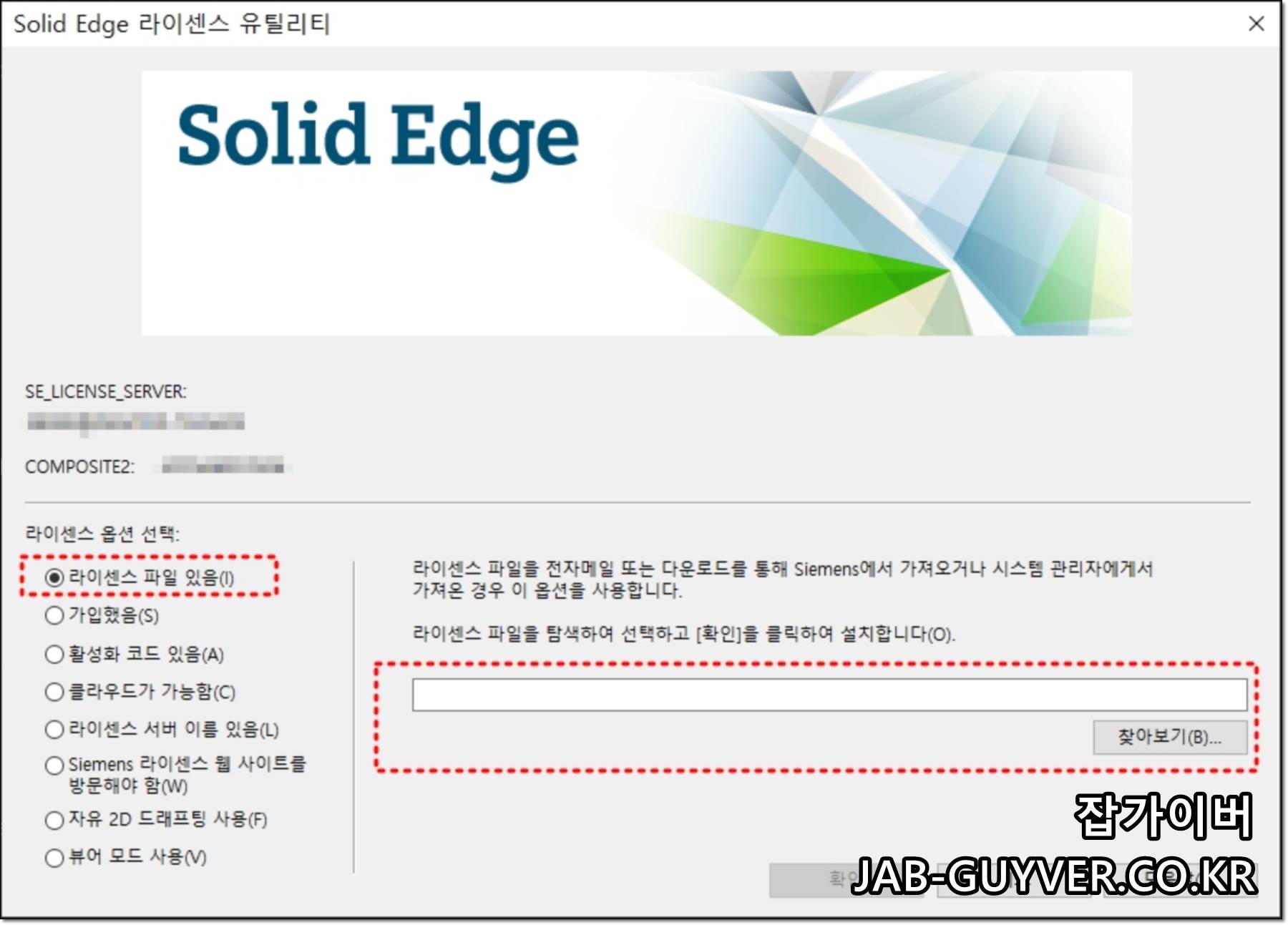

솔리드엣지 설치가 완료 후 실행 시 라이센스 오류가 발생한다면 Solid Edge 라이센스 유틸리티를 통해 라이센스 파일을 다시한번 확인합니다.
라이센스 파일이 아닌 활성화 코드가 있다면 네트워크 이름 및 라이센스 식별코드등을 입력해줍니다.
그 외에도 클라우드 및 라이센스 서버이름등을 통해 네트워크 서버를 공유합니다.
라이센스가 없다고 하더라도 무료로 뷰어모드를 사용해 솔리드엣지의 3d모델링 및 드래프트 도면등을 생성할 수 있습니다.

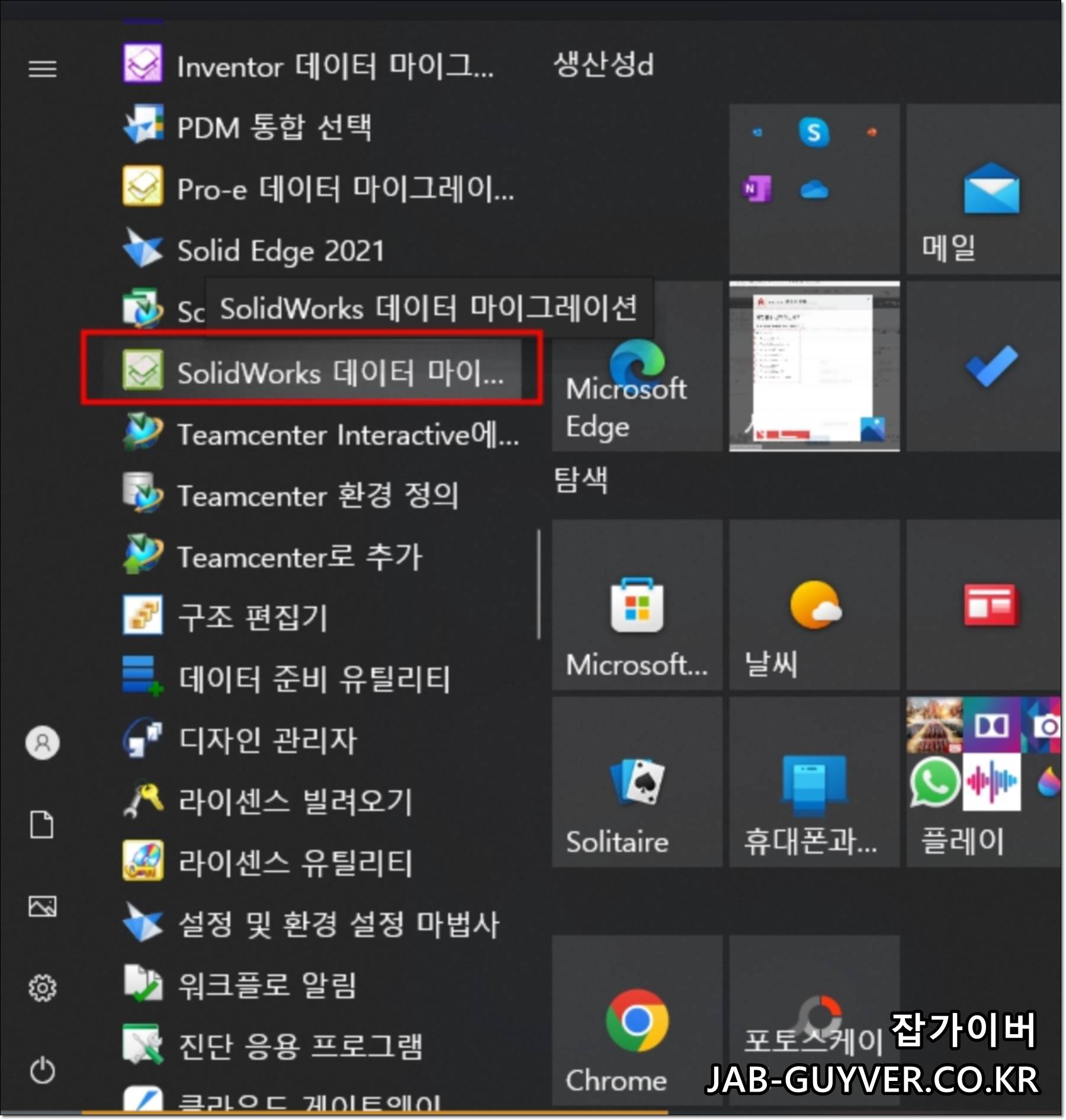

솔리드웍스 데이터변환 마이그레이션

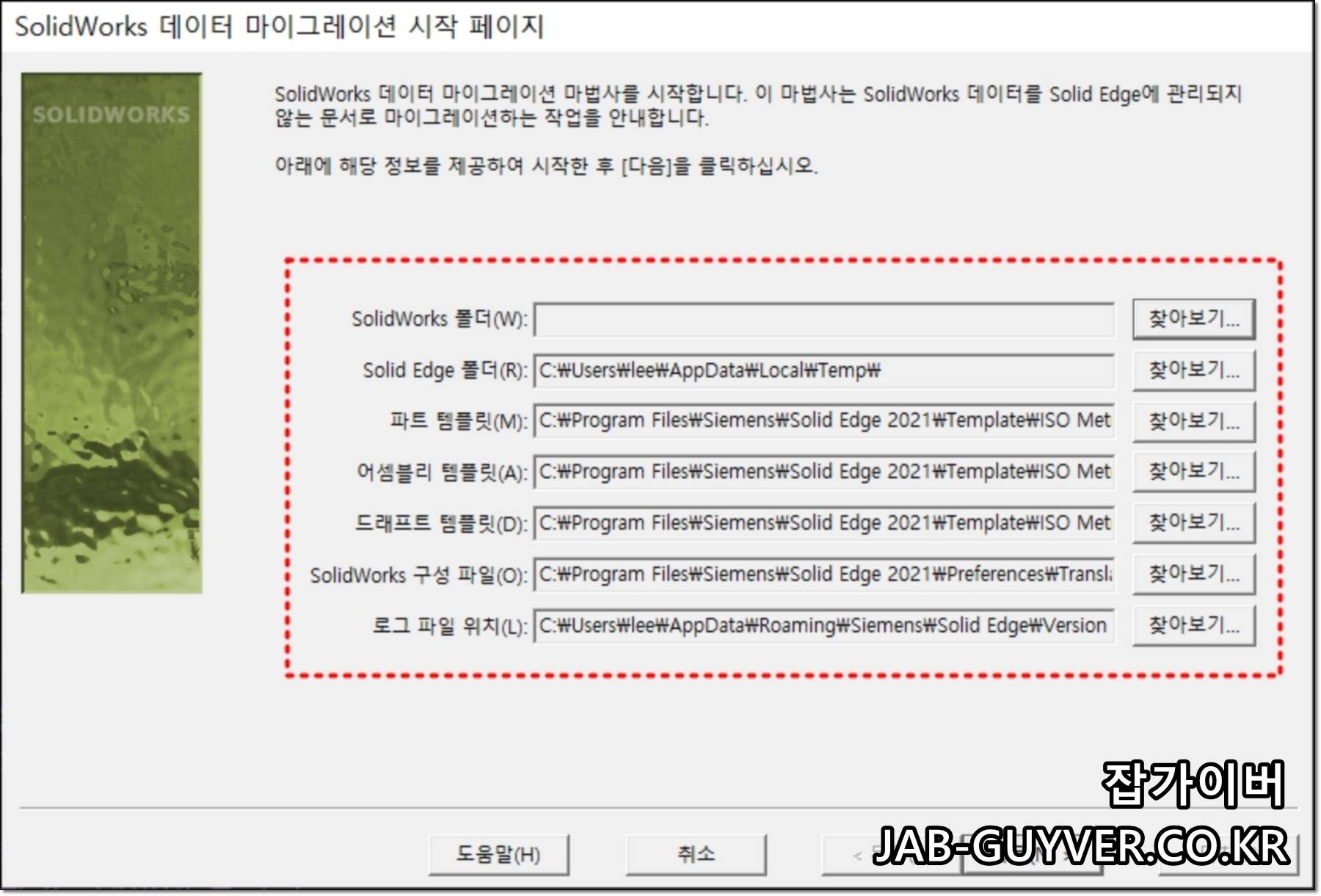

솔리드웍스의 데이터를 솔리드엣지로 마이그레이션할 수 있습니다.
솔리드웍스가 설치된 폴더를 설정 후 파트템플릿및 어셈블러리 템플릿, 드래프트 템플릿, 구성파일, 로그파일등을 솔리드웍스 환경을 그대로 가져와 시작페이지를 꾸밀 수 있습니다.
