Siemens UG NX 3D PDF 내보내기 저장 및 치수측정

Siemens UG NX 3D PDF 내보내기 저장 및 치수측정

Siemens의 UG NX는 강력한 CAD/CAM/CAE 통합 솔루션으로, 3D 설계 데이터를 효과적으로 관리하고 공유할 수 있는 다양한 기능을 제공합니다.

그중에서도 3D PDF 내보내기 기능은 NX 사용자가 복잡한 3D CAD 데이터를 더 간편하게 시각화하고 공유할 수 있도록 도와줍니다.

3D PDF 내보내기 기능을 사용하면 NX에서 생성된 3D 모델을 PDF 형식으로 변환하여 쉽게 공유할 수 있는 이 기능은 전문적인 CAD 소프트웨어 없이도 3D 데이터를 열람할 수 있게 해주며, 사용자 간의 협업을 강화하고 프레젠테이션 및 기술 문서 작성에도 유용합니다.

UG NX 3D PDF 내보내기 주요 특징

1. 간편한 데이터 공유: NX에서 생성된 복잡한 3D 모델을 PDF 파일로 내보내어, 특정 소프트웨어 없이도 모델을 확인하고 조작할 수 있도록 합니다. Adobe Acrobat Reader와 같은 범용 PDF 뷰어로 쉽게 열 수 있어 비전문가나 외부 이해관계자와의 협업이 쉬워집니다.
2. 시각화 기능: 3D

PDF는 3D 데이터를 그대로 보존하며, 사용자가 모델을 회전, 확대/축소하고 다양한 시점에서 검토할 수 있는 시각적 상호작용을 제공합니다.

이를 통해 제품의 복잡한 구조나 설계를 보다 직관적으로 이해할 수 있습니다.

1. 데이터 경량화 및 보호: 3D PDF는 원래의 CAD 파일에 비해 파일 크기가 작아져, 전송과 저장이 용이하며, 민감한 정보에 대한 보안 설정도 가능합니다. 사용자는 파일 접근 권한을 설정하고, 특정 정보의 편집 및 복사를 제한할 수 있습니다.
2. 커스터마이징 가능: 내보내기 시 다양한 레이아웃과 형식 설정을 통해 맞춤형 문서를 생성할 수 있습니다. 로고, 설명 텍스트, 표 등 부가적인 정보를 추가하여 더욱 풍부한 문서로 완성할 수 있습니다.

NX에서 3D PDF로 내보낼 수 있는 항목들

1. 3D 모델 데이터: 기본적으로 모든 3D 모델 데이터를 내보낼 수 있습니다. 파트, 어셈블리, 컴포넌트 등의 형상이 포함되며, 사용자는 모델을 회전하거나 확대/축소하여 디테일을 확인할 수 있습니다.
2. 뷰 및 시각적 스타일: 설계자가 설정한 다양한 뷰(정면, 측면, 단면 등)와 스타일(음영 처리, 와이어프레임 등)을 포함하여 내보낼 수 있어 모델을 더욱 다각적으로 확인할 수 있습니다.
3. 주석 및 PMI (Product and Manufacturing Information): 3D 모델에 추가된 주석, 치수, 공차, 재료 정보와 같은 제품 및 제조 정보를 3D PDF에 포함시킬 수 있어 설계 의도를 명확히 전달할 수 있습니다.
4. 표면 및 볼륨 특성: 모델의 표면 상태나 재질 특성 등을 포함하여 내보낼 수 있어, 물리적 속성에 대한 이해를 돕습니다.
5. 측정 기능: 3D PDF는 PDF 뷰어 내에서 직접 측정 도구를 사용하여 특정 부위의 길이, 면적 등을 확인할 수 있는 기능을 제공합니다.
6. 스크린샷 및 이미지: 특정 뷰포인트나 중요한 설계 요소를 강조하는 스크린샷을 PDF에 포함시켜 설명을 돕습니다.
7. 표지 및 사용자 정의 템플릿: 내보내기 시 기업 로고, 제목 블록, 설명 텍스트 등과 같은 커스터마이즈된 레이아웃을 추가할 수 있습니다.

3D PDF 저장방법

Publish Technical Data Package

1. 내보내려는 3D CAD 모델을 NX에서 엽니다.

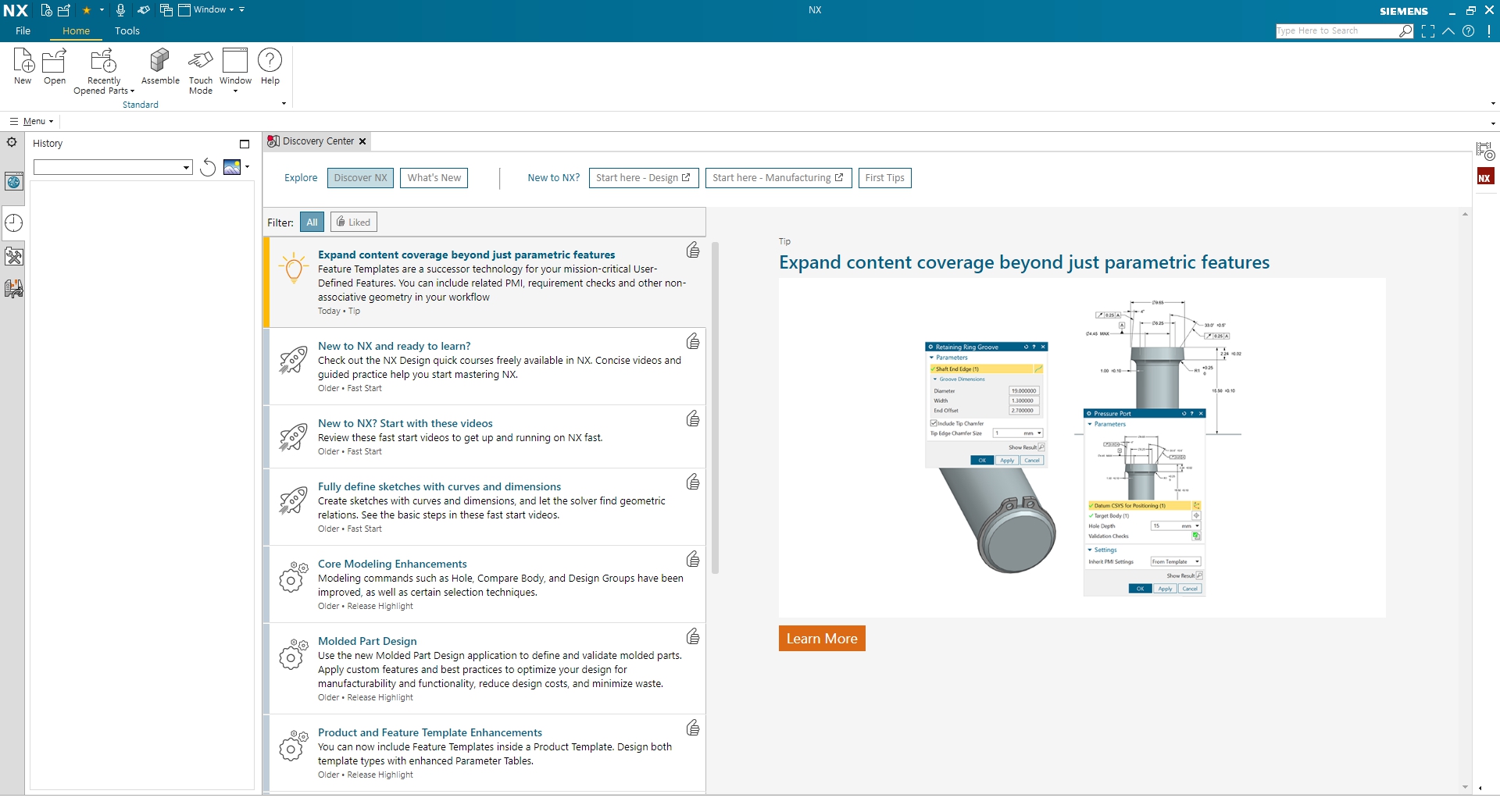

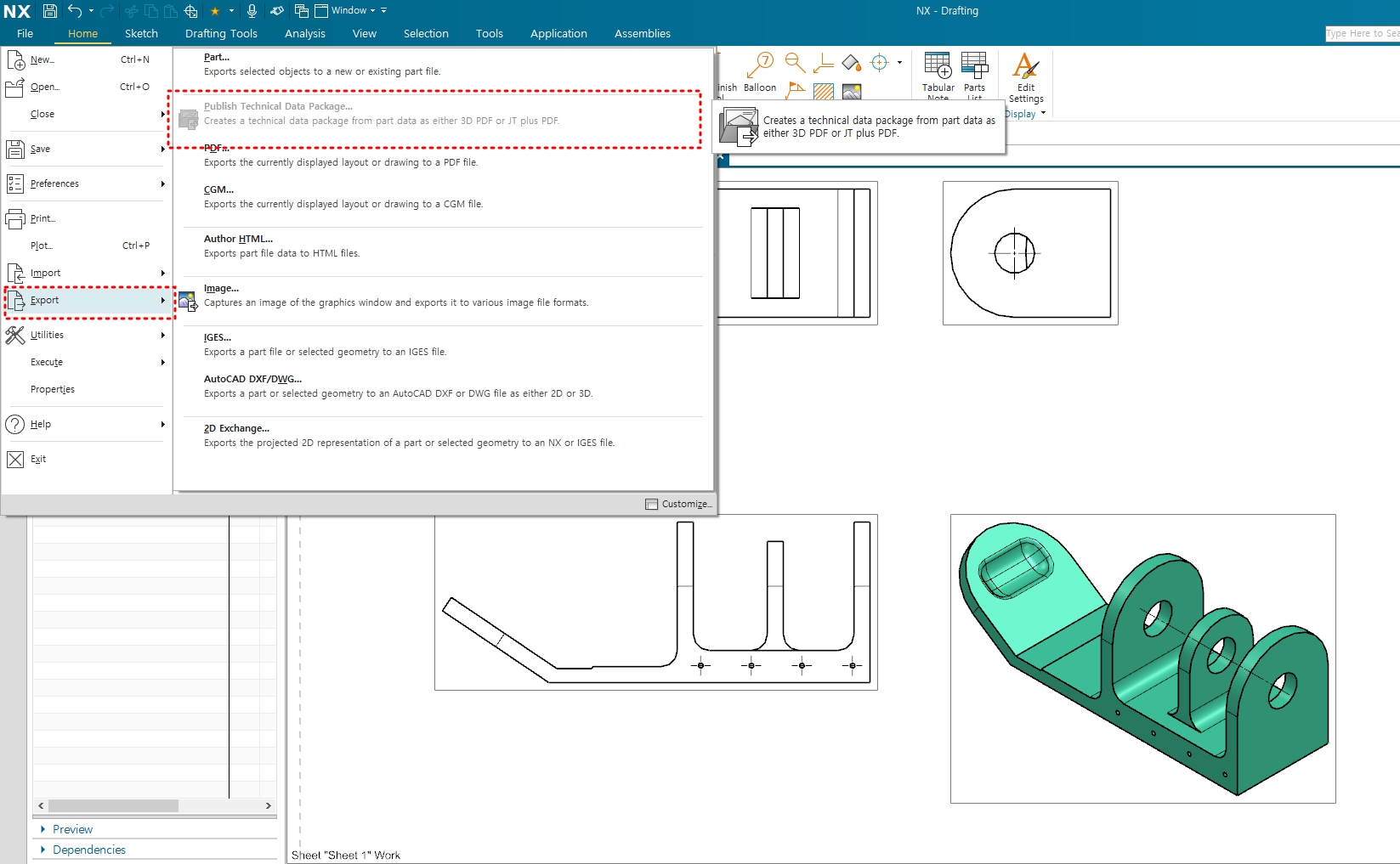

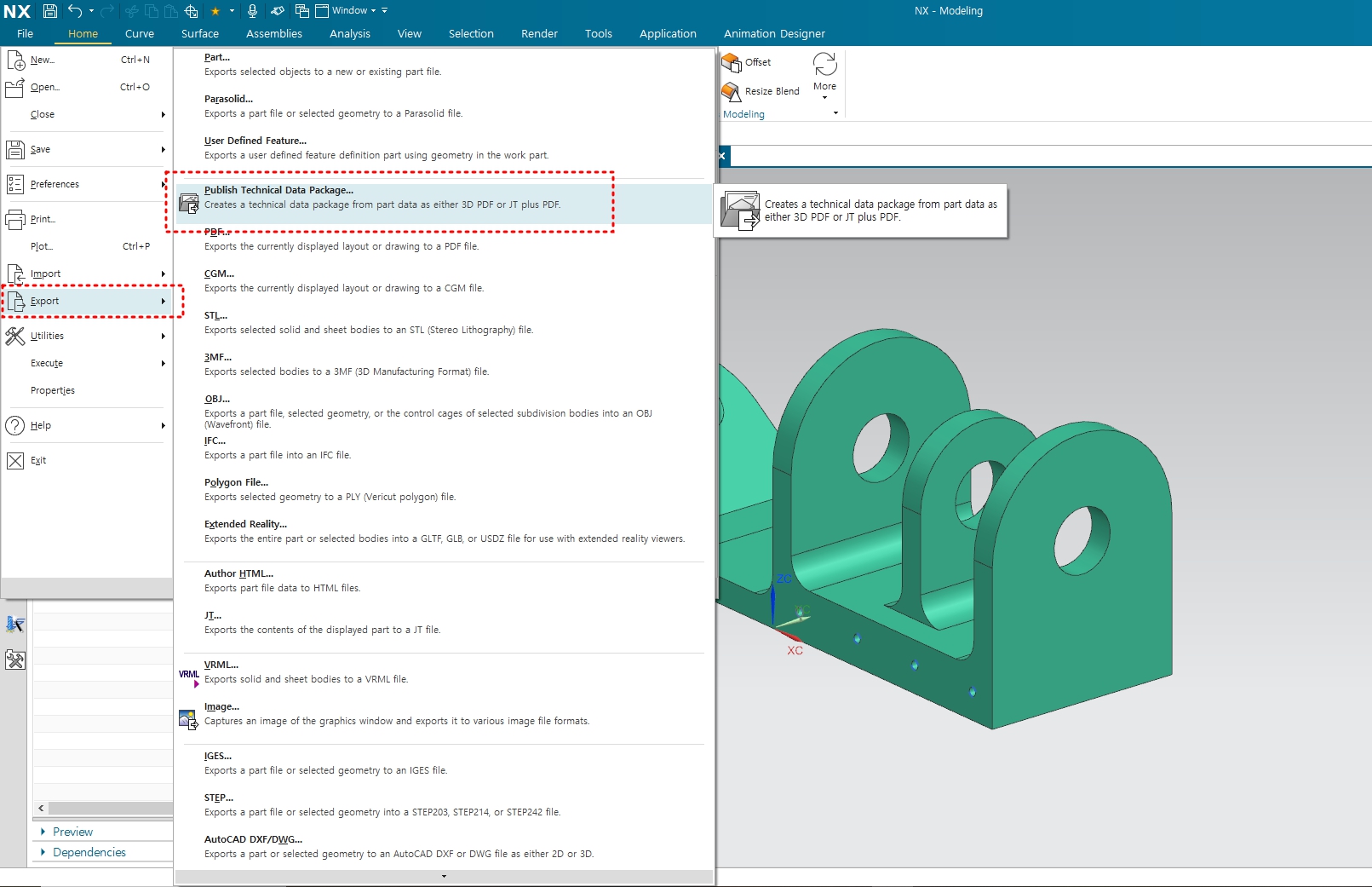

2. 상단 메뉴에서 파일을 클릭하고 Export "내보내기"을 선택합니다.

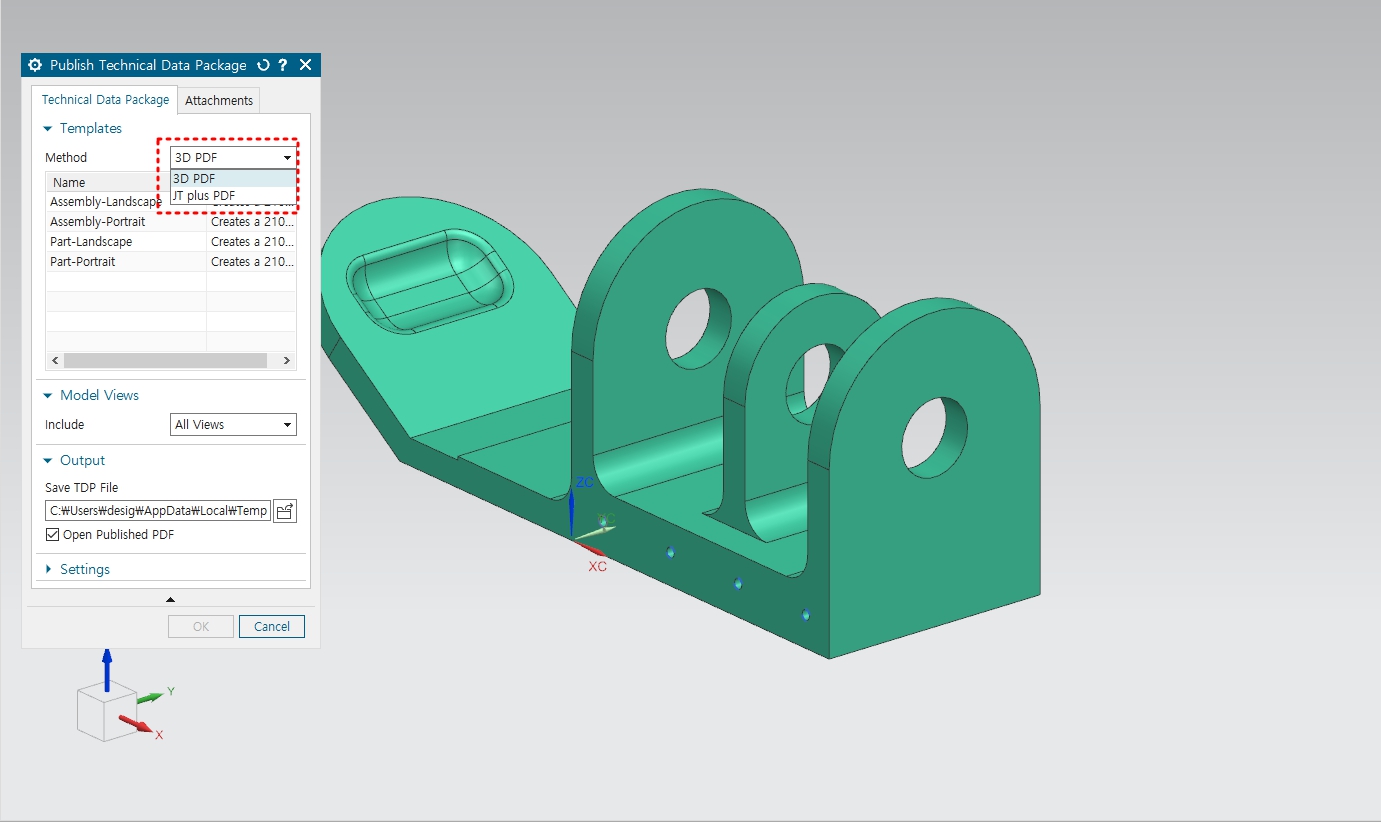

3. 파일 형식에서 Publish Technical Data Package를 선택하고, 3D PDF로 저장 옵션을 선택합니다.

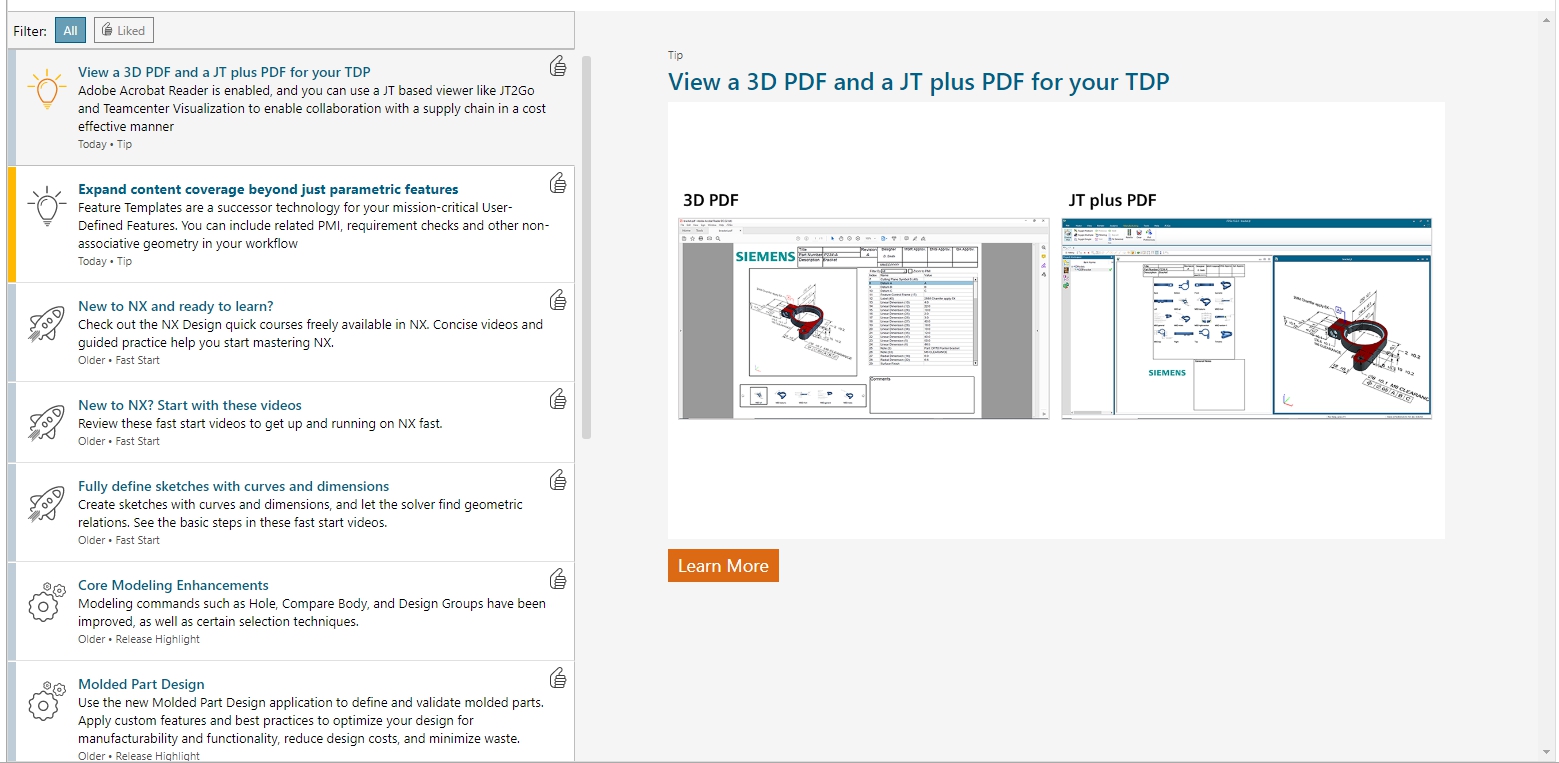

4. 이를 통해 3D PDF 나 JT Plus PDF로 저장할 수 있습니다.

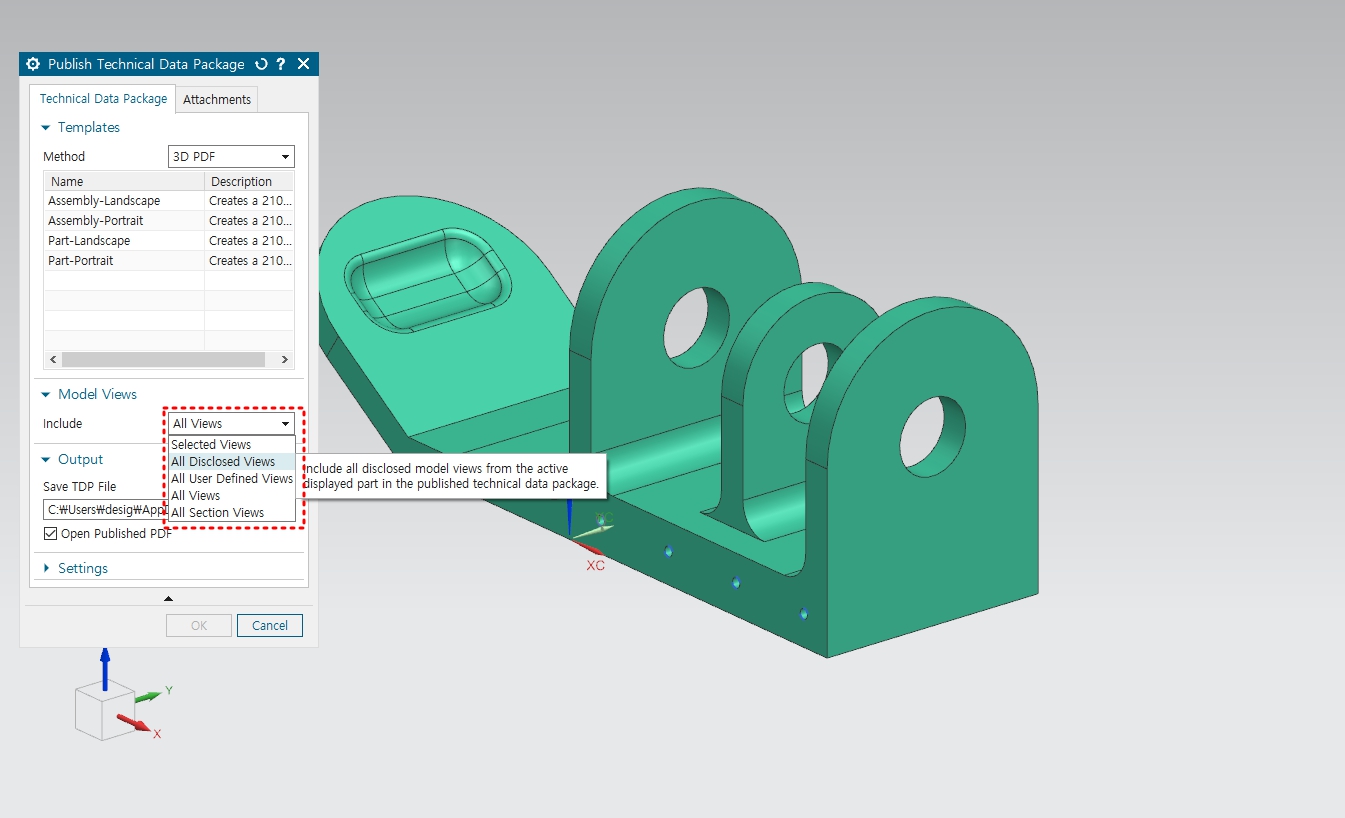

5. 추가 설정에서 포함할 항목(뷰, 주석 등)을 지정하고 저장 버튼을 클릭합니다.

이 기능을 통해 복잡한 CAD 데이터를 간편하게 공유할 수 있으며, 다양한 산업 분야에서 설계 검토, 기술 문서 작성, 프레젠테이션 등에 효과적으로 활용할 수 있습니다.

UG NX 3D PDF 내보내기 오류 시 원인 및 해결

Siemens UG NX는 강력한 CAD 소프트웨어로, 3D 모델을 PDF 형식으로 내보내는 기능을 제공합니다.

18_2_Base.pdf

0.54MB

그러나 이 기능을 사용하는 동안 오류가 발생할 수 있으며, 이는 주로 시스템 환경, 설정 문제, 호환성 등의 다양한 요인에서 기인합니다. 아래는 UG NX에서 3D PDF 내보내기 시 발생할 수 있는 주요 오류의 원인과 해결방법을 알아봅니다.

주요 원인 및 해결 방법

1. PC 사용자 이름이 한글로 설정된 경우
   • 원인: UG NX는 PC의 사용자 이름이 한글로 설정되어 있으면 3D PDF 내보내기 시 오류가 발생할 수 있습니다. 이 문제는 UG NX와 Windows 운영 체제 간의 호환성 문제로 인해 발생합니다.
   • 해결 방법:
     • 사용자 이름을 영문으로 변경합니다. Windows 설정에서 사용자 계정을 새로 생성하거나 기존 계정 이름을 영문으로 바꿀 수 있습니다.
     • 새로운 영문 사용자 계정을 생성하여 NX를 실행하는 것이 가장 효과적입니다.
     • Windows를 포맷 후 재설치하여 사용자 계정을 영문으로 설정하는 것도 하나의 방법입니다. 재설치 시 정품 소프트웨어의 사용권 이전 절차를 반드시 수행해야 합니다.
2. PDF Reader 호환성 문제
   • 원인: 3D PDF 파일은 특정 PDF 뷰어에서만 3D 기능을 지원합니다. 일반 PDF 뷰어에서는 3D 모델이 제대로 표시되지 않거나, 흰색 화면으로 나타나는 경우가 발생할 수 있습니다.
   • 해결 방법:
     • Adobe Acrobat Pro 또는 Adobe Acrobat DC 최신 버전을 사용하여 3D PDF 파일을 엽니다. 이 소프트웨어는 UG NX에서 내보낸 3D PDF를 완벽히 지원하며, 모델을 자유롭게 조작할 수 있습니다.
     • 사용 중인 PDF Reader가 최신 버전인지 확인하고 필요시 업데이트하십시오.
3. 그래픽 드라이버 문제
   • 원인: 그래픽 드라이버의 호환성 문제로 인해 UG NX의 3D 모델이 PDF로 올바르게 변환되지 않을 수 있습니다.
   • 해결 방법:
     • 그래픽 카드 제조사(NVIDIA, AMD 등)의 공식 웹사이트에서 최신 그래픽 드라이버를 다운로드하여 설치합니다.
     • 그래픽 드라이버 업데이트 후 시스템을 재부팅하여 변경 사항을 적용합니다.
4. UG NX 소프트웨어 설정 오류
   • 원인: UG NX의 설정이 잘못되었거나 손상된 경우 3D PDF 내보내기 기능이 정상적으로 작동하지 않을 수 있습니다.
   • 해결 방법:
     • UG NX 설치 폴더에서 'Repair' 옵션을 사용해 프로그램을 복구합니다.
     • UG NX를 최신 버전으로 업데이트하여 버그 및 호환성 문제를 해결하십시오.
     • 3D PDF 내보내기 설정에서 포함할 항목(뷰, 주석 등)을 정확하게 선택하고 적용 여부를 확인합니다.
5. 시스템 리소스 부족 문제
   • 원인: 시스템 메모리 부족이나 리소스 제한으로 인해 내보내기 과정에서 오류가 발생할 수 있습니다.
   • 해결 방법:
     • 작업 중인 프로그램을 최소화하여 시스템 리소스를 확보합니다.
     • 메모리 용량을 늘리기 위해 RAM을 추가하거나 가상 메모리를 조정하십시오.
6. 모델 복잡성 및 파일 크기 문제
   • 원인: 복잡한 모델 구조나 큰 파일 크기는 3D PDF 변환 시 오류를 유발할 수 있습니다.
   • 해결 방법:
     • 모델을 간소화하고, 불필요한 부품이나 요소를 제거하여 파일 크기를 줄입니다.
     • 모델을 부분적으로 내보내어 여러 개의 PDF로 분할할 수 있습니다.
7. 보안 설정 문제
   • 원인: 시스템의 보안 소프트웨어나 윈도우 방화벽이 UG NX의 정상적인 파일 내보내기를 방해할 수 있습니다.
   • 해결 방법:
     • 방화벽 및 안티바이러스 설정에서 UG NX 관련 규칙을 예외로 설정하여 보안 소프트웨어와의 충돌을 방지합니다.
     • 필요한 경우, 내보내기 시 보안 소프트웨어를 일시적으로 비활성화하고 다시 시도하십시오.
