제품설계 공차누적 분석 조립과 공정에서의 정확한 공차 계산법

제품 설계에서의 공차 누적 분석은 각 부품이 어떻게 서로 결합되는지, 이들이 결합될 때 발생하는 공차가 최종 제품의 기능성과 품질에 어떠한 영향을 미치는지 정확하게 파악하기 위해 필수라고 할 수 있는데요 제품의 조립과 공정의 각 단계에서 발생하는 공차를 적절히 계산하고 관리하지 않으면, 제품의 기능에 심각한 문제가 발생할 수 있습니다.

그럼 조립 누적 공차와 공정 공차 누적의 개념을 자세히 설명하고, 이를 관리하는 실질적인 방법을 제시합니다.

공차 누적의 핵심 이해

공차 누적(Tolerance Accumulation)은 제품의 여러 부품이 결합될 때 각 부품의 공차가 어떻게 합산되어 최종 제품의 특성에 영향을 미치는지를 분석하는 과정입니다. 이 과정을 통해 제품 설계자는 부품 간의 간섭을 최소화하고, 제품의 안정성과 기능을 최적화할 수 있습니다.

조립 누적 공차 (Assembly Tolerance Accumulation)

조립 누적 공차는 다양한 부품이 조합될 때 그들의 공차가 어떻게 상호작용하는지를 분석합니다.

이는 제품의 조립성을 평가하고 최적화하는 데 중요한 역할을 합니다. 예를 들어, 두 부품이 서로 맞물려 결합될 경우, 각 부품의 공차가 합산되어 전체적인 조립 공차가 결정됩니다.

예시

부품 A의 외경이 100mm ±0.05mm, 부품 B의 내경이 100mm ±0.1mm로 설계되었다면, 이들의 결합은 합산된 공차 ±0.15mm를 고려하여 이루어져야 합니다. 이 과정을 통해 부품 간의 적합성을 확보하고, 기능적 결함을 방지할 수 있습니다.

공정 공차 누적 (Process Tolerance Accumulation)

공정 공차 누적은 제조 과정에서 각 단계의 공차가 최종 제품의 치수에 어떻게 누적되는지를 관리하는 과정입니다. 이는 제품의 치수 정밀도를 유지하고, 생산 비용을 최적화하는 데 기여합니다.

예시

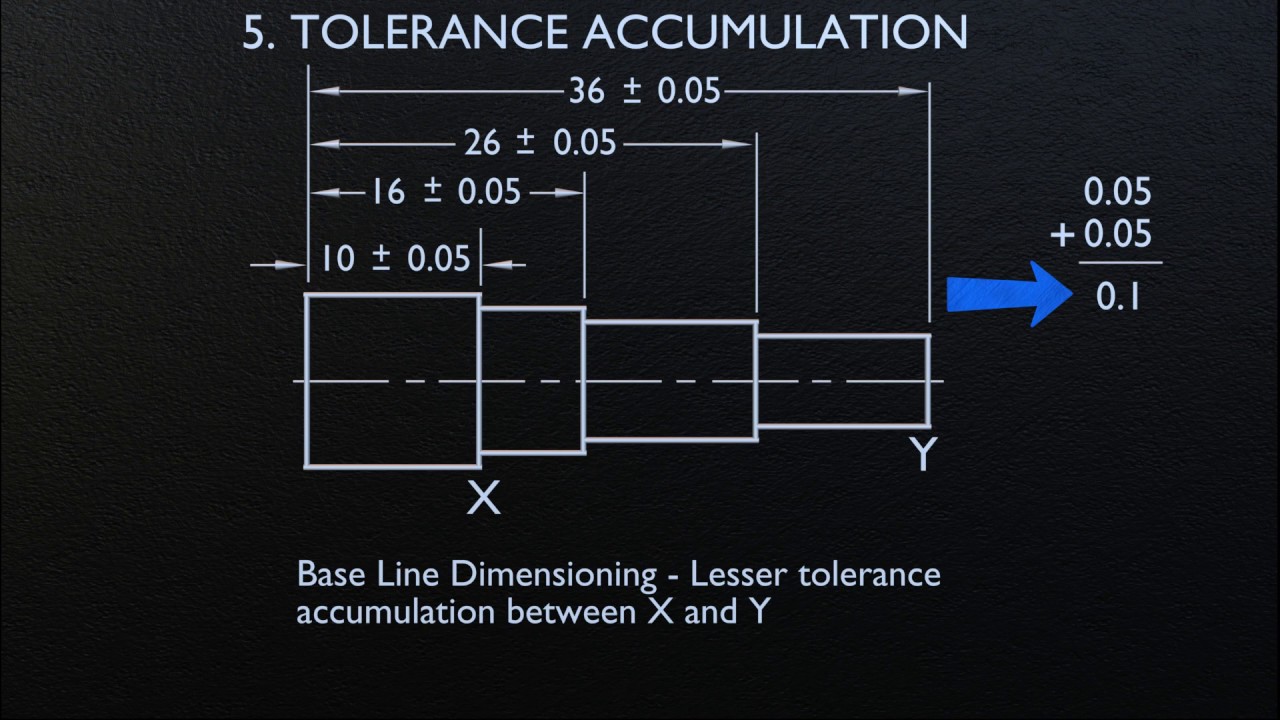

기계 가공 과정에서 100mm 치수의 부품을 제작할 때, 첫 공정에서 ±0.05mm, 두 번째 공정에서 ±0.03mm의 공차가 발생한다고 가정하면, 이들은 합산되어 최종 치수를 100mm ±0.08mm로 제한합니다. 이렇게 계산된 공차는 제품의 정밀도를 보장하는 데 중요합니다.

공차 계산의 정확성 확보 방법

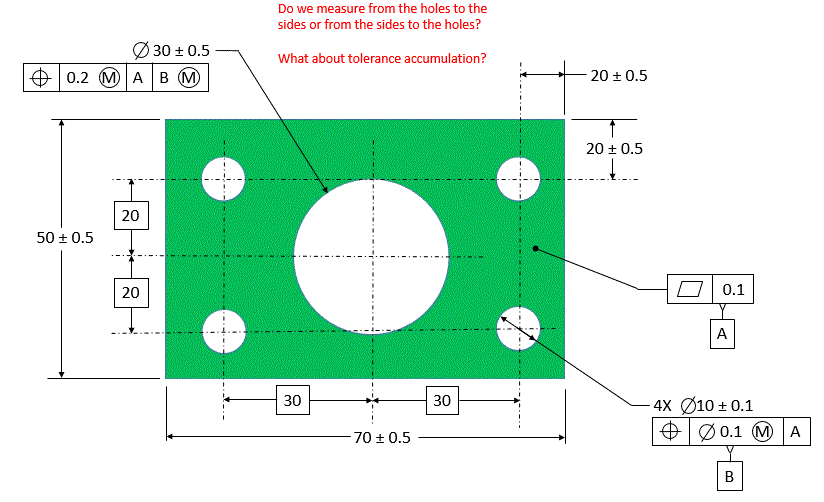

공차 누적 분석을 수행할 때는 편측 공차나 비균등 공차를 단순 합산하는 것이 아니라, 등가 양측 공차로 변환하여 계산하는 접근법이 요구됩니다. 이 방법을 통해 보다 정확한 공차 계산이 가능하며, 부품 간의 간섭이나 조립 문제를 효과적으로 예방할 수 있습니다.

공차 누적 관리의 실제 적용

공차 누적을 관리하기 위한 실질적인 도구로 공차관리도(Tolerance Chart)가 널리 사용되며 이 도표는 제조 과정에서 발생하는 공차를 시각적으로 표현하며, 각 단계에서의 공차가 최종 제품에 미치는 영향을 명확하게 파악하게 돕습니다.

공차관리도란?

공차관리도

공차관리도(Tolerance Chart)는 제품 설계와 제조 과정에서 필수적인 도구로, 각 부품의 치수와 공차를 시각적으로 관리하고, 제품의 조립 또는 제조 과정에서 발생할 수 있는 공차 누적을 체계적으로 추적할 수 있게 해주며 이 도구는 특히 복잡한 기계나 조립품에서 개별 부품의 공차가 최종 제품의 기능과 품질에 미치는 영향을 평가하고, 관리하는 데 큰 도움을 줍니다.

공차관리도의 기능과 목적

1. 치수 관리: 제품의 각 부품에 대한 치수와 관련 공차를 정리하여, 부품 간의 적합성 및 조립성을 미리 파악하고 조정할 수 있습니다.
2. 공차 누적 분석: 다양한 제조 공정을 거치면서 각 공정의 공차가 어떻게 누적되는지를 분석하고, 이를 관리하여 최종 제품의 품질을 보장합니다.
3. 품질 보증: 공차관리도를 통해 설계된 공차를 준수함으로써 제품의 품질과 신뢰성을 높일 수 있습니다.
4. 비용 절감: 불필요한 재작업과 스크랩을 줄이며, 제조 공정의 효율성을 높입니다.
5. 문제 해결: 조립이나 제조 과정에서 발생할 수 있는 문제를 사전에 예측하고, 해결책을 제공합니다.

공차관리도의 구성

공차관리도는 일반적으로 다음과 같은 구성 요소를 포함하고 있습니다.

• 치수 목록: 각 부품의 기본 치수와 공차를 나열합니다.
• 공차 데이터: 각 공정 단계에서의 공차 요구사항과 실제 공차가 기록됩니다.
• 흐름도: 부품이 어떻게 조립되는지, 각 조립 단계에서 공차가 어떻게 누적되는지를 보여주는 흐름도가 포함됩니다.
• 비주얼 표시: 각 부품과 공정의 공차를 색상이나 기호를 사용하여 시각적으로 나타냅니다.

공차관리도의 활용 예

공차관리도는 다음과 같은 상황에서 특히 유용합니다.

• 복잡한 기계 부품의 제조 및 조립에서 공차 누적을 정확하게 관리할 때.
• 자동차, 항공기, 정밀 기기 등 고도의 정밀도가 요구되는 제품의 설계 및 제조에서.
• 제품의 초기 설계 단계에서 공차가 최종 품질에 미치는 영향을 평가할 때.

공차관리도는 제품의 설계와 제조과정에서 발생할 수 있는 공차 문제를 예측하고, 이를 효과적으로 관리할 수 있으며 제품의 품질과 신뢰성을 높이며, 제조 비용을 절감하고, 전반적인 생산 효율성을 향상시키는 데 중요한 역할을 합니다. 공차관리도를 통해 설계자와 제조 담당자는 제품의 성능과 품질을 지속적으로 모니터링하고 최적화할 수 있습니다.
