LG 에어컨 안켜짐 휘센 오류코드 발생원인 및 해결방법

에어컨으로는 LG전자의 제품의 엘지 휘센을 사용하고 있는데 1년에 가끔 폭염때만 사용하다보니 갑자기 LG 에어컨을 가동 시 디스플레이에 오류코드와 함께 전원이 안켜지거나 삐삐빅 비프음이 울리는 경우가 있는데 이러한 문제가 발생한 경우 LG 에어컨 오류코드 종류 및 무슨 인버터 오류인지 그리고 해결 수리방법에 대해 알아보겠습니다.

LG 에어컨 안켜짐 오류코드 발생원인 및 해결 - CH01 ~ CH91

우선  기본적으로 에어컨 전원이 안켜진다면 오랫동안 사용하지 에어컨에서 전원코드 및 리모컨 배터리 등에 문제가 없는지 확인하는것이 좋습니다.

에어컨 안켜지는 예상 원인

  • 전원플러그가 꽉 꽂혀 있지 않은 경우(덜 삽입)
  • 전기 이상(전기 안들어옴)에 의한 경우
  • 신축아파트: 벽면 콘센트에 콘센트 전원 ON/OFF 스위치가 OFF된 경우
  • 아파트: 에어컨 전용 차단기가 OFF되어 연결된 콘센트에만 전기가 안오는 경우
  • 멀티탭을 사용하는 경우: 멀티탭 ON/OFF 스위치 OFF 또는 불량인 경우
  • 댁 내 전기 이상으로 전기에 대한 점검이 필요한 경우
  • 리모컨 고장으로 에어컨 작동 안하는 경우 (리모컨 건전지가 없는 경우)
  • 제품 내부 전원부(부품) 점검이 필요할 수 있습니다.
  •

에어컨 고장 및 전원 안켜짐 해결방법

  • 전원 콘센트에 전원 플러그 확인
    • 전원 콘센트에 전원 플러그를 꽂을 때 헐겁게 꼽힌경어 에어컨 전원이 안켜지거나 화재의 원인이 될 수 있기 때문에 에어컨 전원 콘센트를 다시 확인해봅니다.
  • 별도 전원 ON/OFF 스위치 확인
    • 신축아파트의 경우: 벽면 콘센트에 콘센트 전원 ON/OFF 스위치가 OFF되어 있다면 ON시켜주세요.
    • 아파트의 경우: 배전반(두꺼비집)의 에어컨 차단기를 확인하고 OFF되어 있다면 차단기를 올려주세요.
  • 멀티탭을 사용하는 경우
    • 멀티탭의 전원 스위치가 OFF된 경우 켜 주며 멀티탭 내부의 접촉 단자 이상인 경우에도 전원이 켜지지 않을 수 있습니다.
    •  전기 이상으로 전기에 대한 점검이 필요한 경우, 관리 사무실(아파트) 또는 전기 업체를 통해 확인이 필요합니다.
  • 리모컨 고장 여부 확인
    • 리모컨의 건전지를 새 건전지로 교체해보고 그래도 작동이 안된다면 제조사를 통해 새 리모컨을 구매해야 합니다.
  • 전원부(송수신 센서) 고장일 경우
    • 제조사에 AS(수리신청)를 하여 수리를 의뢰해야 합니다.
  • 전원케이블 불량 또는 손상
    • 전원케이블이 손상되어 전기가 정상적으로 전달되지 않는 경우에는 에어컨이 작동하지 않을 수 있습니다. 전원케이블을 확인하고 손상된 부분이 있는지 확인해야 합니다. 손상된 전원케이블은 안전하게 교체해야 합니다.
  • 전원콘센트 고장
    • 전원콘센트 자체에 문제가 있는 경우에는 에어컨이 작동하지 않을 수 있습니다. 다른 전기기기를 해당 콘센트에 꽂아서 시도해보고, 작동하지 않는다면 전원콘센트를 수리하거나 교체해야 합니다. 전문가의 도움을 받는 것이 좋습니다.
  • 내부 부품 고장
    • 에어컨 내부의 전원부나 다른 부품이 고장난 경우에도 작동하지 않을 수 있습니다. 이 경우에는 전문 기술자에게 수리나 교체를 의뢰해야 합니다. 제조사나 서비스 센터에 문의하여 AS(After Service) 신청을 하여 문제를 해결할 수 있습니다.
  • 전기 회로 문제
    • 에어컨과 연결된 전기 회로에 문제가 있는 경우에도 작동이 안 될 수 있습니다. 전기 회로 문제는 전문가가 점검하고 해결해야 합니다. 전기 업체나 전기 기술자에게 문의하여 회로 점검을 요청하는 것이 좋습니다.

이외에도 에어컨 작동 불능의 다른 가능한 원인과 해결 방법이 있을 수 있으며, 각 상황에 따라 추가적인 조치가 필요할 수 있습니다.

정확한 에어컨 고장의 원인 진단과 해결을 위해서는 전문가의 도움이 필요하므로, 해당 상황에서는 에어컨 제조사나 서비스 센터에 문의하는 것이 가장 좋습니다.

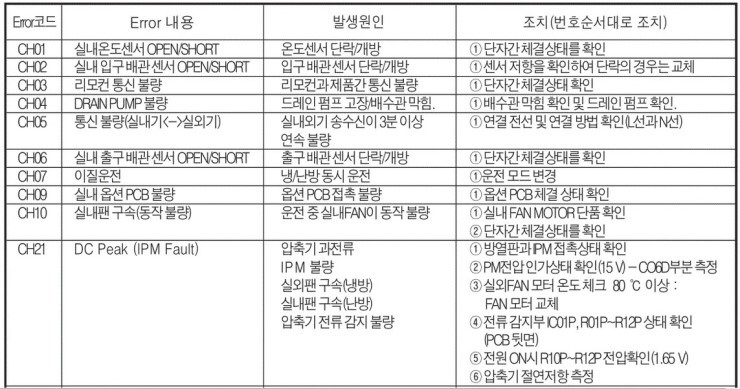

LG 휘센 인버터 에어컨 CH01 ~ CH91 오류코드

기본적으로 LG 휘센 - 오브제, 스텐드, 벽걸이, 창문형, 이동식, 2IN1 창호형, 실외기 등등 에어컨 고장 시 발생되는 오류코드는 CH로 시작하는 오류로서 각각에 숫자코드에 따라 온도센서 불량 및 실외기 고장일 확률이 높습니다.

이에 대한 자세한 내용은 아래 참고하세요

오류코드
LG 에어컨 오류내용
고장난 원인
전문기사 해결방법
서비스기사 조치방법
CH01
실내온도센서 Open/Short
온도센서 단락/개방
센서내부의 수분침투
연결 커넥터 재연결
1. 단자 간 체결상태 확인
2. 센서 저항 확인 후 단락의 경우 교체
CH05
배관입구 온도센서 통신불량
(실내기↔실외기)
실내외기 송수신이
3분 이상 연속 불량
실내외기간의 통신선 연결상태 확인
(오결선 및 단락확인)
1.연결 전선 및 연결 방법
확인 (L선과 N선)
CH09
EEPROM ERROR
(실내기)
커넥터 체결 불량
EEPROM connector 재 체결 및 Reset 후 재 가동
1.EEPROM connector 재 체결 및 Reset 후 재가동
CH10
실내팬 구속(동작 불량)
운전 중 실내 Fan
동작불량
실내 Fan 이물질 걸림확인 / 실내 Motor 연결 커넥터 확인
1.실내 Fan Motor
단품 확인
2.단자 간 체결상태 확인
CH12
실내 중간배관센서
Open/Short
온도센서 단락/개방
센서 내부의 수분 침투
연결커넥터 재연결
1.단자 간 체결상태확인
2.센서 저항 확인후 단락의 경우 교체
CH21
DC Peak(IPM Fault)
압축기과전류
IPM불량
실외팬 구속(냉방)
실내팬 구속(난방)
압축기 전류감지 불량
실내외 Fan 이물질 걸림확인 및 냉매압력
체크 후 냉매 과충전 시 냉매조절
1.방열판과 IPM 접촉상태확인
2.PM전압 인가상태확인(15V)→ CO6D부분 측정
3.실외 Fan 모터 온도체크
→ 80℃이상:Fan 모터교체
4.전류감지부 IC01P, R01P - R12P 상태확인(PCB뒷면)
5.전원 On시 R10P-R12P 전압확인(1.65V)
6.압축기 절연저항 측정

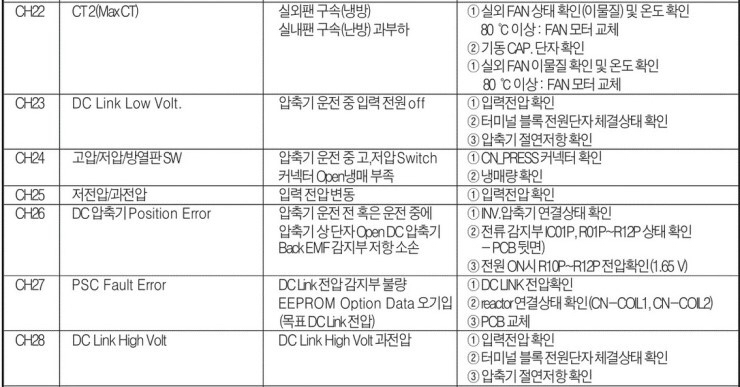

CH22
CT 2(Max CT)
실외기팬 구속(냉방)
실내기 팬 구속(난방)
과부하
실내외 팬 이물질 걸림확인
1.실외 팬 상태확인(이물질) 및 온도확인:80℃이상은
팬모터교체
2.기동 Cap 단자 확인
CH23
DC Link Low Volt
압축기 운전 중
입력전원 off
콘센트 전압 상태 점검
(220±10% 초과여부)
통신선 연결 상태확인
1.입력전압 확인
2.터미널 블록 전원단자
3.체결상태확인
압축기 절연저항 확인
CH24
고압/저압/방열판 SW
압축기 운전 중 고,저압 Switch 커넥터 Open 냉매부족
CN_PRESS커넥터확인냉매량 확인
1.CN_PRESS 커넥터 확인
2.냉매량 확인
CH25
저전압/과전압
입력 전압 변동
콘센트 전압 상태 점검
(220±10% 초과여부)
1.입력 전압 확인
CH26
DC 압축기 Position Error
압축기 운전 전 혹은 운전 중에 압축기 상 단자 Open DC 압축기
-
1.INV압축기 연결상태확인
2.전류 감지부 IC01P
R01P - R12P 상태 확인 Back EMF 감지부 저항 소손(PCB뒷면)
3.전원 ON시 R10P-R12P
전압확인(1.65V)
CH27
PSC Fault Error
DC Link 전압 감지부 불량 및 EEPROM Option Data 오기입
(목표 DC Link 전압)
리액터 커넥터
연결상태확인
1.DC Link 전압확인
2.reactor 연결상태확인
(CN-COIL1, CN-COIL2)
3.PCB 교체
CH29
인버터 압축기 과전류
압축기막힘
과부하 운전
(실외 Fan 구속, 차폐,막힘)
PCB 내부 상 전류 감지 부품 소손
실외 Fan 이물질확인
설치 상태 확인
(차폐,막힘)
서비스 밸브 개방 확인
1.실외 Fan 이물질 확인
2.설치상태 확인(차폐,막힘)
3.서비스 밸브 개방 확인
4.PCB 상 전류감지 부품확인
CH31
CT Err(저전류)
일시적으로
저전류 발생
리셋후 재가동
1.리셋하여 재가동
CH32
D-Pipe High(INV)
EEV 동작불량
냉매부족
배관찌그러짐
팬구속
EEV 사태확인
(EEV 체결상태, PCB/EEV COIL)
냉매량확인
배관상태확인
Fan 이물질 확인
1.EEV 상태확인(EEV 체결상태, PCB/EEV COIL)
2.냉매량 확인
3.배관 상태 확인
4. Fan 이물질 확인 및 온도체크(80℃이상:팬모터교체)
CH33
D-Pipe High(정속)
CH36
CH38
냉매 부족
정량 대비 냉매 부족 시
서비스 밸브 개방 확인
누설 확인
1.서비스 밸브 개방 확인
2.누설 확인 및 냉매보충
CH40
CT SenSor(Open/Short)
H/W 불량
-
1.압축기 절연저항 확인
2.PCB 확인(IC01P 1,7,8번, 전압확인<1.65V> - PCB 뒷면)
CH41
INV D-PipeTh Error(Open/Short)
센서 커넥터 Open
Bias 저항 오삽입
납땜 불량
연결 커넥터 재연결
1.CN_TH3 커넥터 상태확인
,센서단품 저항측정(200K 25˚)
2.R05H(1K)저항측정 및 납땜상태 확인
CH44
Outdoor Air Th Error(Open/Short)
1.센서 커넥터 확인
2.R02H(1K)저항측정 및 납땜상태 확인
CH45
Cond Pipe Error(Open/Short)상단
1.센서 커넥터 확인
2.R03H(1K)저항측정 및 납땜상태 확인
CH47
Const D-PipeTh Error(Open/Short)
1.센서 커넥터 확인
2.R06H(1K)저항측정 및 납땜상태 확인
CH51
과접속대수(용량)
실내기 접속용량 초과시 발생
실내기 용량 확인
1.실내기 용량 확인
CH53
통신 Error
(실외기↔실내기)
연결된통신선이 모두 Open 된 경우
실내외기간의 통신선 재연결
1.실내기 실외기 통신선 연결상태 확인
2.CN_COM연결상태 확인
CH60
EEPROM Check Sum Error
EEPROM 불량
EEPROM 납땜 불량
-
1.EEPROM 삽입상태 확인
(IC의 Pin 들림상태 확인)
CH61
Cond Pipe High
환기 불량, 실외팬 구속
(Fan 모터 교체)
방열판 확인 시 온도가 비정상적으로 높을
경우 실외기 설치 위치 변경
1.방열판과 IPM 접촉 상태 확인
2.실외기 환기 상태 확인 후 실외기 환기 잘 되도록 조치
CH62
Heatsink High
환기불량, 실외팬 구속
실외팬 구속 여부 확인
실외기 환기성이
안 좋을 경우 위치변경
1.실외 Fan 이물질 확인 및 온도확인 (80℃이상:팬모터교체)
CH63
실외배관 Error(Low)
실외기 배관온도 과냉
실외기 환기성이
안 좋을 경우 위치변경
1.실외기 가동 환경 확인
CH65
Heatsink TH Error(Open/Short)
실외기 센서 단락/개방
실외기 환기성이
안 좋을 경우 위치변경
1.실외기 PCB 방열판 조립 상태 확인
2.실외기 환기 상태 확인 후 실외기 환기 잘 되도록 조치
CH67
실외 Fan Lock Error(BLDC모터 적용시)
팬 부분 이물질 삽입 또는 모터고장
토출구나 흡입구 쪽에서 팬 가동 유무
팬 가동상태 확인
1.토출구나 흡입구쪽에서 팬 가동 유무 확인
2.팬 가동상태 확인
CH91
시운전 시 분리형의
냉매 흐름이 원활하지
못한경우
서비스밸브(SV)막힘
냉매부족(정상량대비 20~30% 이하)
통신불량
(실내기↔실외기)
매립배관/설치배관
막힘
서비스 밸브 개방
냉매 충전(압력테이블참고)
배관 온도센서 연결
상태확인
통신선 연결 상태 / 접점확인 / 매립배관 / 설치배관 막힘확인
1.서비스 밸브 개방
2.냉매충전(압력테이블참고)
3.배관 온도센서 연결 상태 확인
4.통신선 연결상태/접점 확인
5.매립 배관/설치 배관 막힘 확인

그 외에도 부하동작으로 공기청정 에러가 발생한 경우 공기청정 기능 작동 시 실내기 부저음이 7회 울리게 됩니다.

이 경우 3시간 단위로 실내기 부저음이 발생되며 9시간 후 공기청정 기능설정이 자동으로 해제됩니다.

시스템 에어컨 에러코드.pdf
0.40MB

이상 LG 휘센 에어컨 고장에 대해 알아보았으며 LG 시스템 에어컨 에러코드에 대한 자세한 내용은 위 PDF 파일을 참고하세요
