Siemens NX 도면 선 두께 오토캐드 두꺼움 설정변경

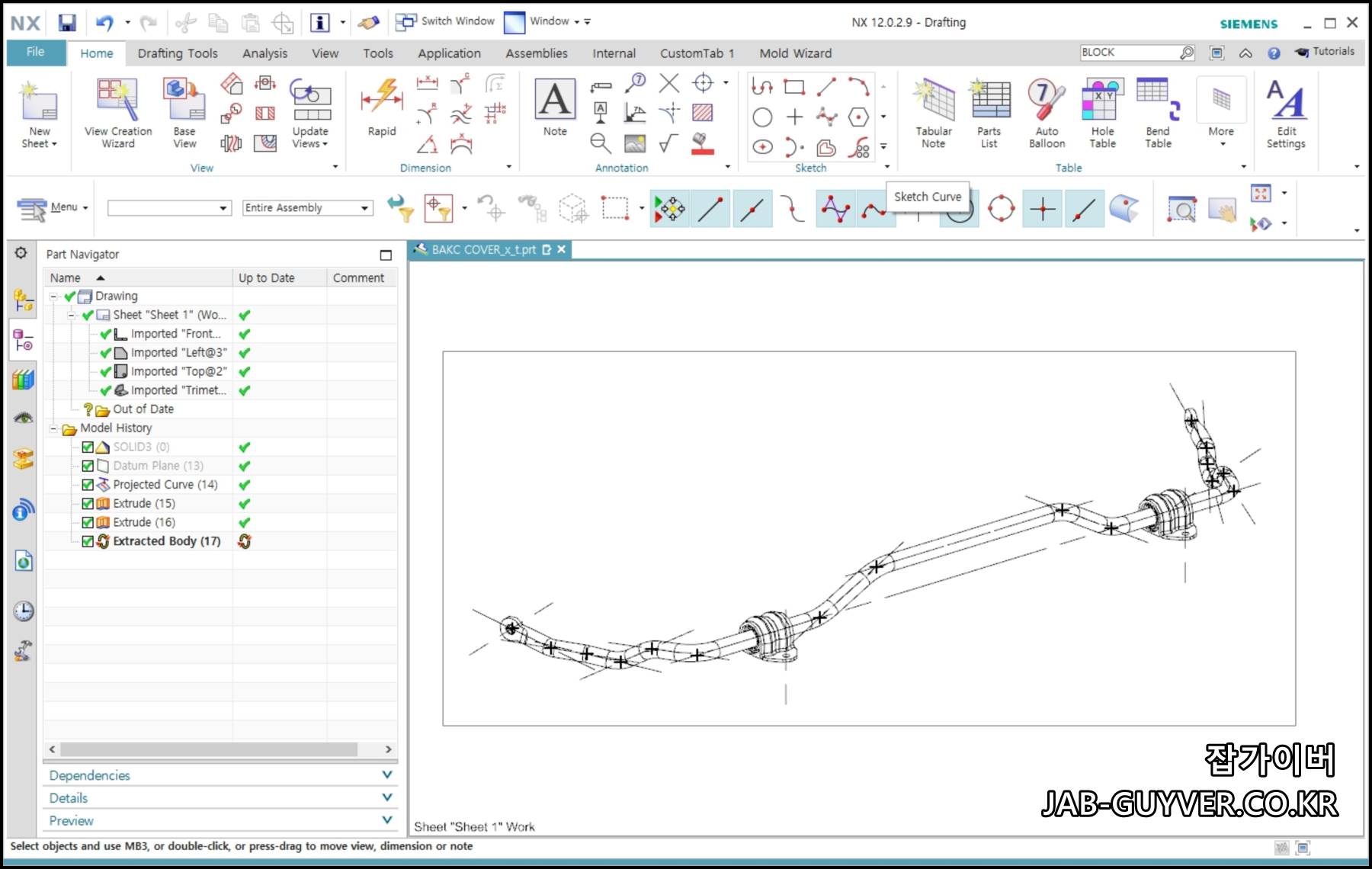

지멘스에서 출시한 UG NX에서 도면작업 시 보여지는 선 두께가 두껍게 보이느경우가 있습니다. 그 외에도 오토캐드로 Export DWG & DXF로 내보내기 후 오토캐드에서 파일을 열면 선이 너무 두꺼운 경우가 있는데 이는 PDF파일을 내보낼 때에도 동일하게 작용합니다.
이 경우 크게 NX에서 보여지는 시각효과에서 선두께를 조절하는것과 실제 도면의 선두께를 조절하는 방법 2가지가 있습니다.
NX 도면 초기설정

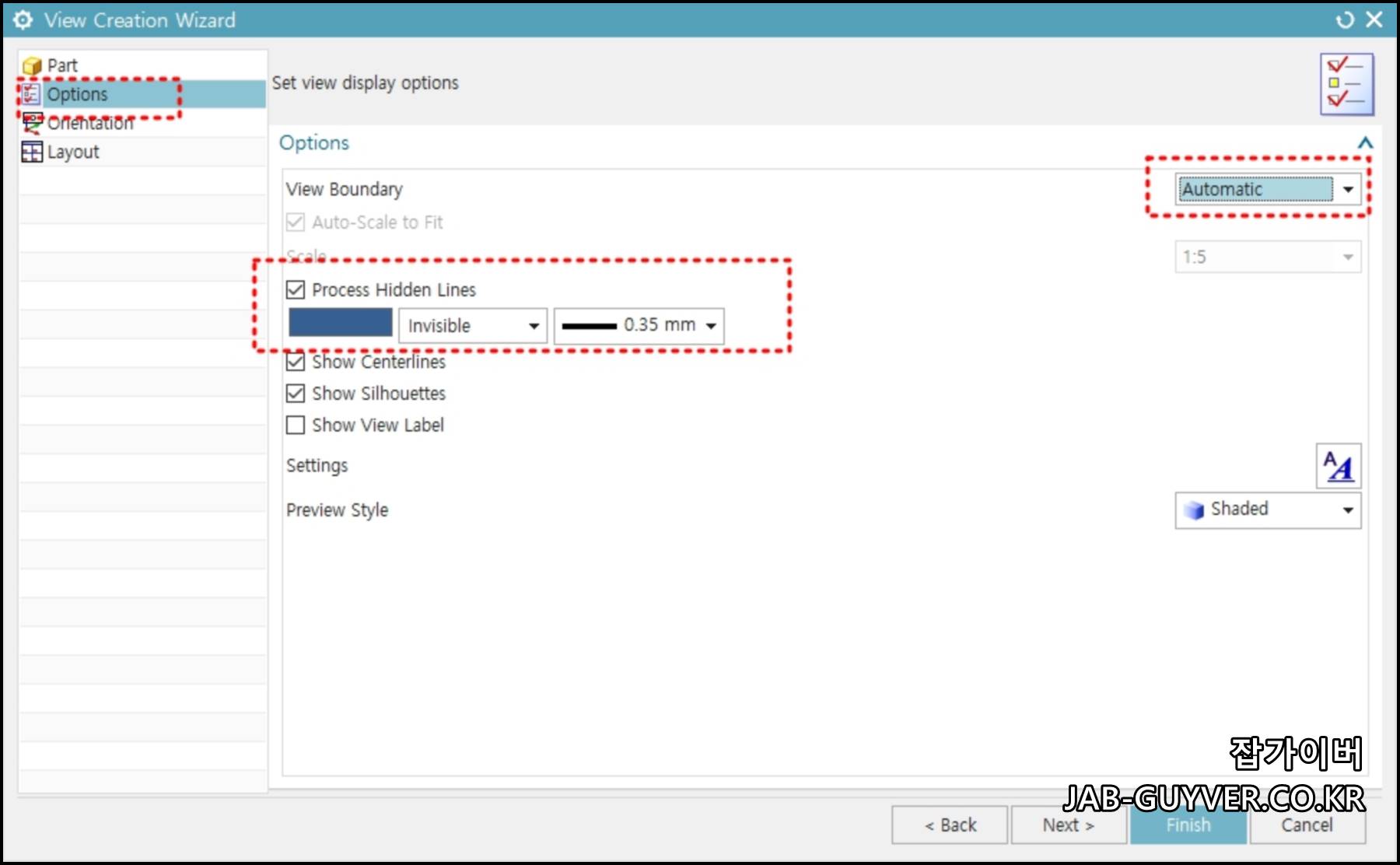

도면을 초기 작업 시 View Creation Wizard에서 Options를 통해 도면의 선두께 및 선종류, 중심선, 실루엣라인, 뷰라벨, 쉐이더 등을 설정할 수 있습니다.
UG NX - Visualization Preferences
가장 먼저 NX에서 Drafting 시 보여지는 도면의 선 두께를 조절하는 방법입니다.

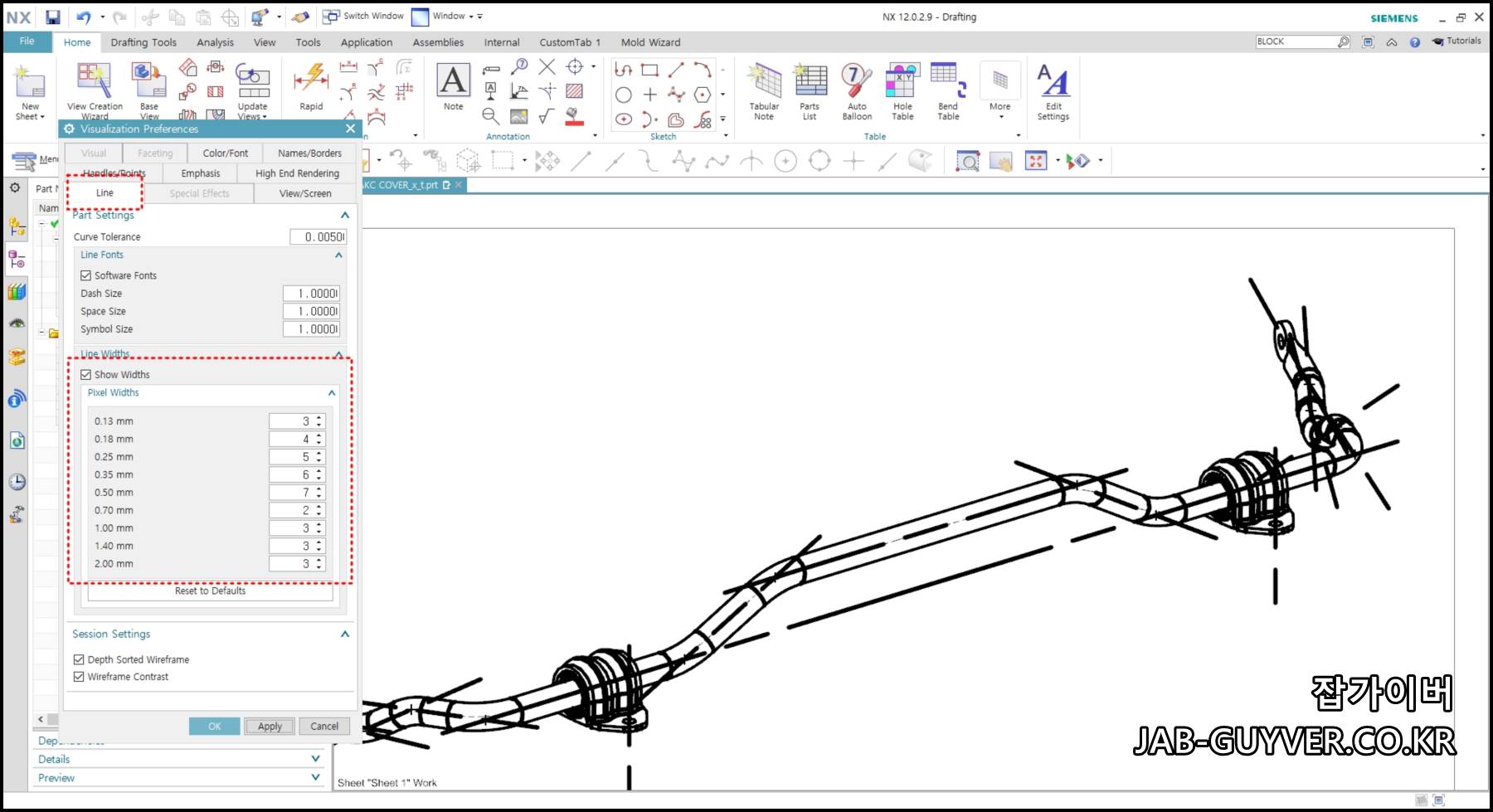

Menu - Preferences - Visualization PreferencesLine 탭으로 이동하면 현재 보여지는 Line Widths에 대해서 0.13mm ~ 2mm까지 실제 선 두께별로 보여지는 NX 화면에서의 라인두께를 지정할 수 있습니다.
UG NX Visualization Preferences Handles 명칭 및 기능 - Dcre Yellow
NX를 하다보면 나오는 각가지 Visualization Preferences 부위별 핸들링과 엑티브핸들 그리고 오리엔트,섹션등 다양한 부위명칭이 존재하며 각각에 대해 색상으로 명시가 됩니다.
decreyellow.co.kr
NX 도면 선 두께 및 크기 조절
위 시각효과 외에 실제로 작업되는 도면의 선두께 및 크기등을 조절해서 오토캐드 DXF, DWG, CGM, JPG, TIFF, PDF 파일등등으로 내보낼때 선이 너무 두껍게 나오는경우 조절하는 방법입니다.
도면상태에서 메뉴 - 도면으로 들어갑니다.
다른방법으로는 메뉴 - 성능 -> 도면으로 들어갑니다.

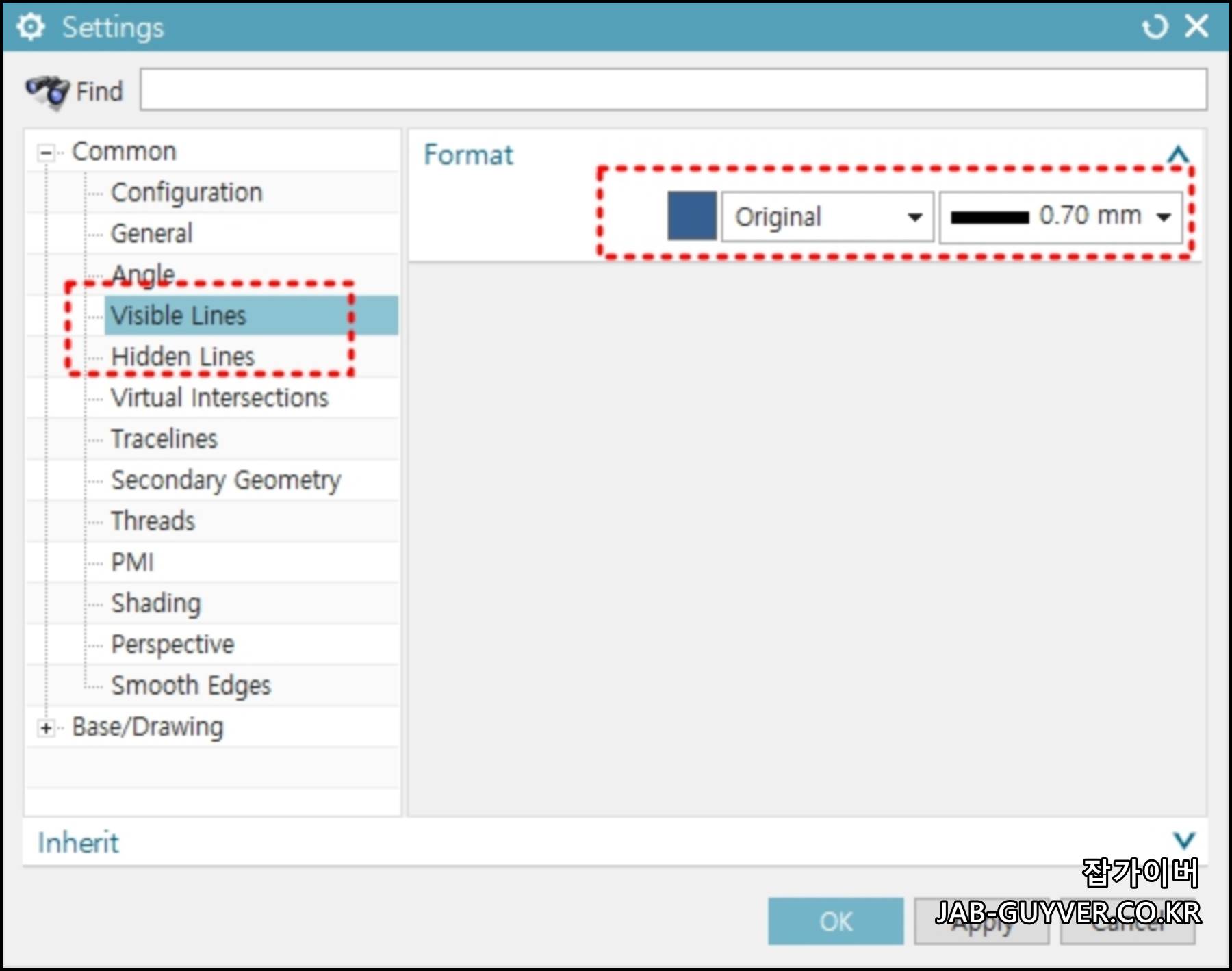

View 탭으로 들어가면 Visble Lines과 Hidden Lines 2가지 탭이 있습니다.

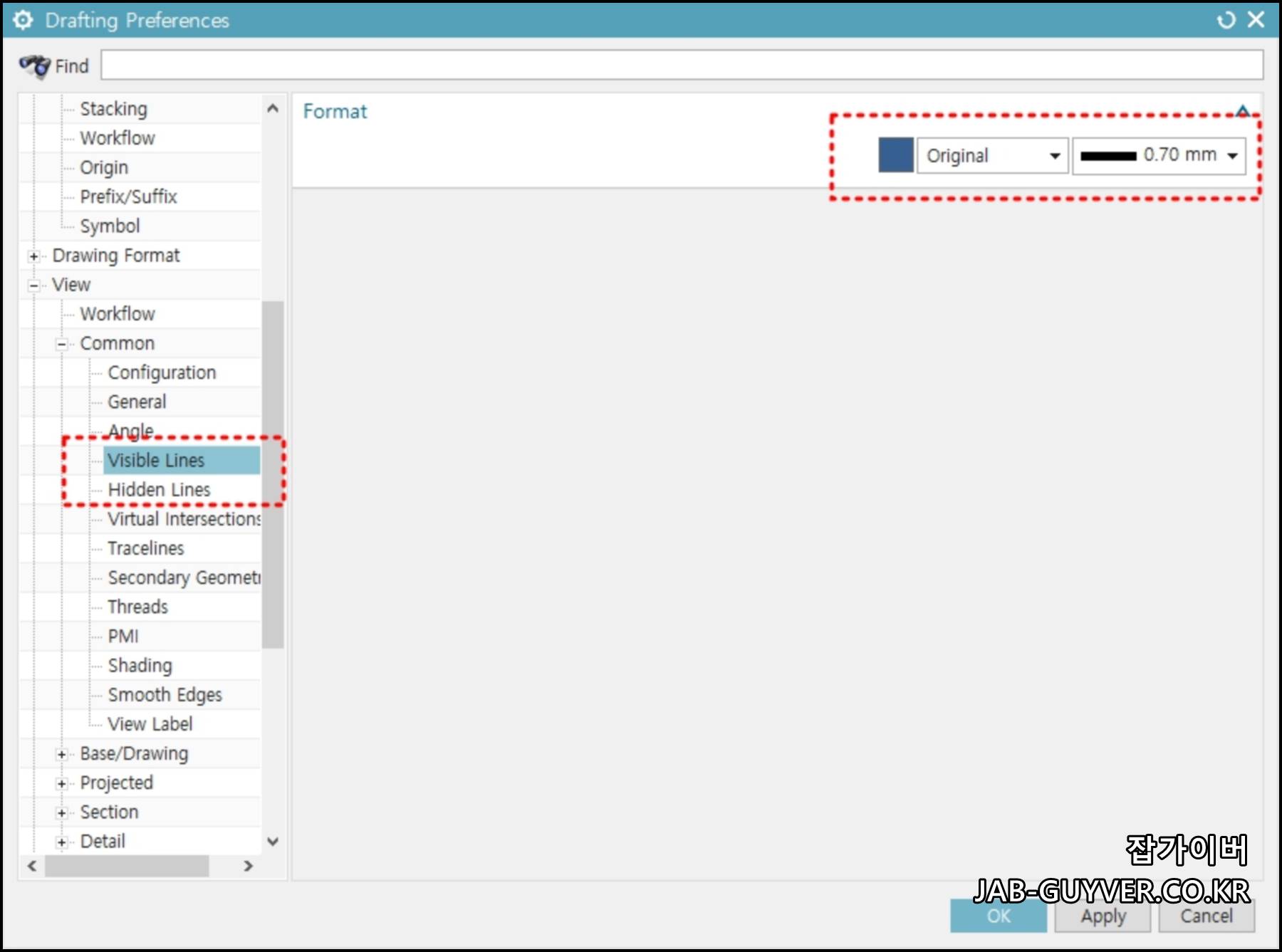

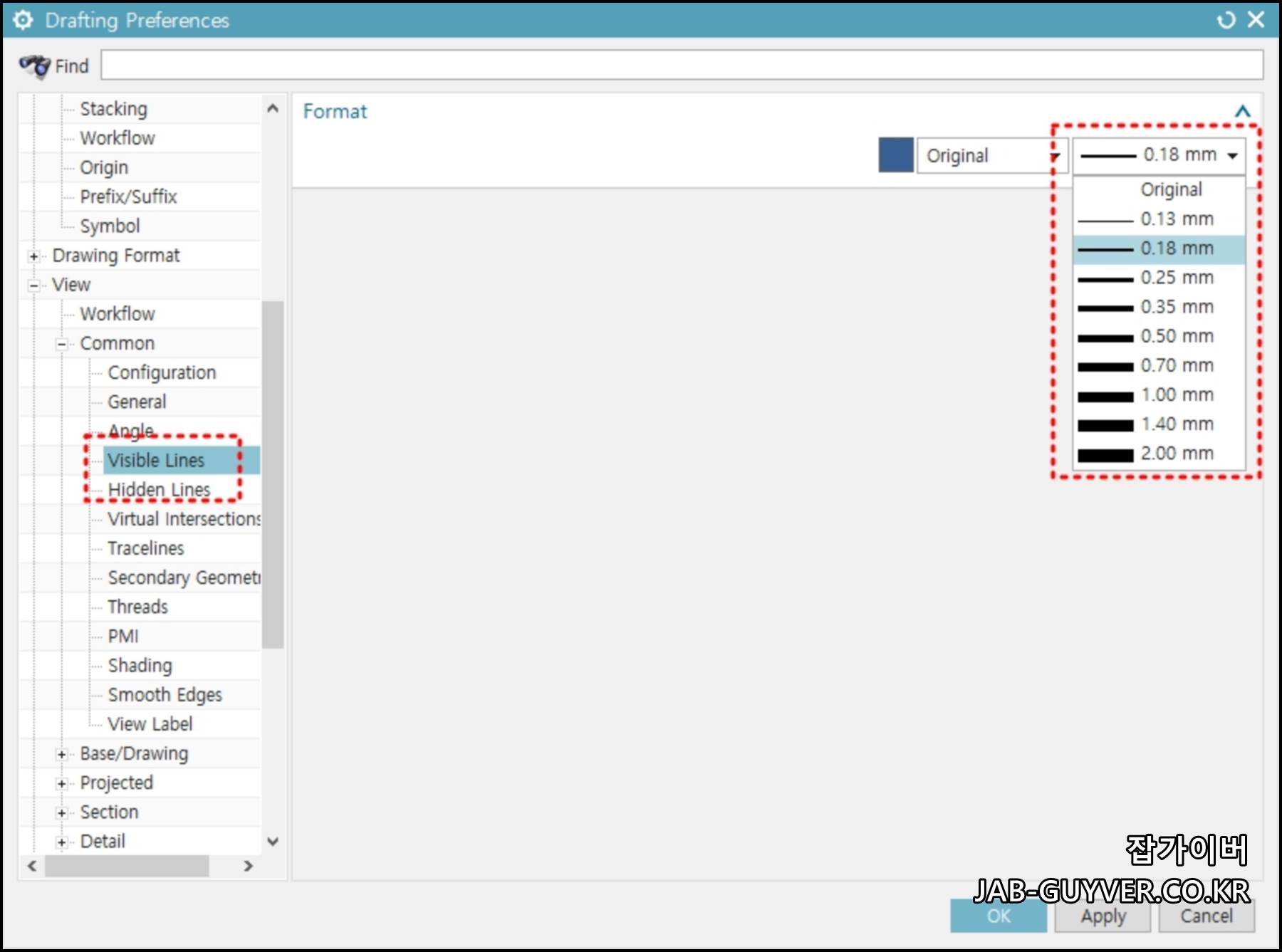

여기서 Format -> 0.7mm로 되어 있는데 이를 0.13이나 0.18mm등으로 선 두께를 변경합니다.
물론 여기서 선이 실선이 아닌 점선등으로 변경할 수 있습니다

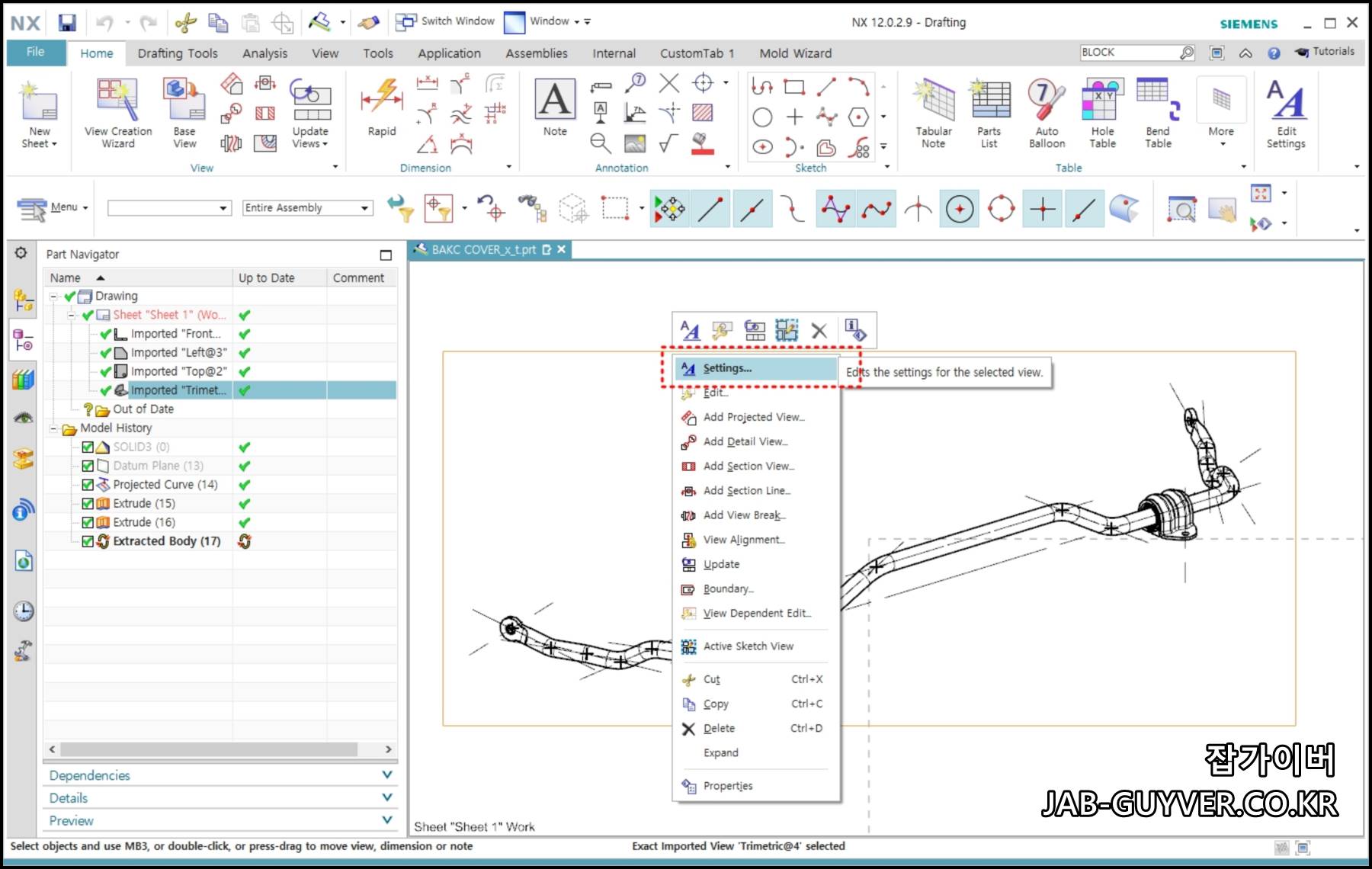

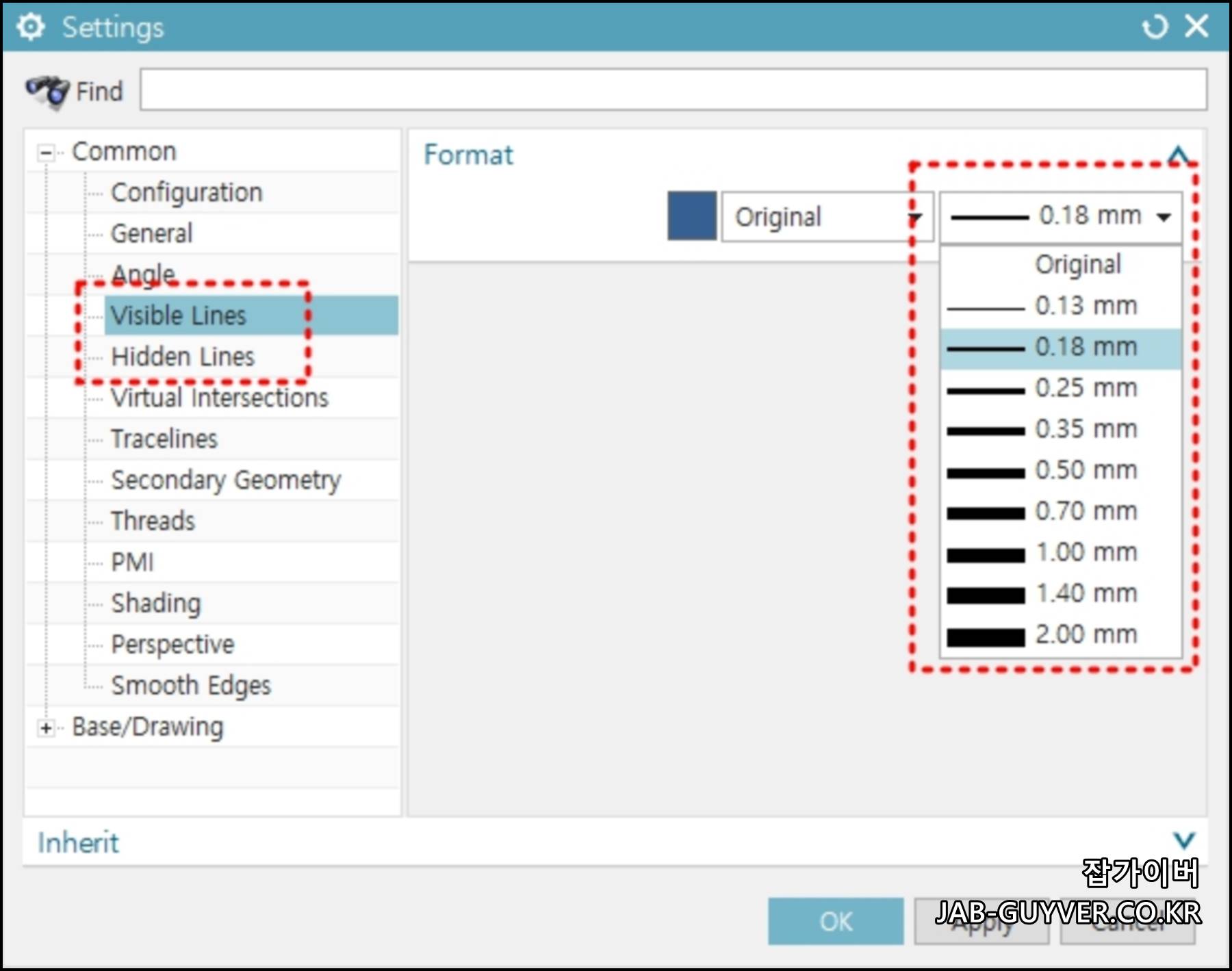

이미 도면작업이 되었다면 도면의 보더라인을 선택 후 설정으로 들어가서 선 두께를 변경해줍니다.
선 두께를 변경해주면 도면의 두께가 얇아진것을 볼 수 있습니다.

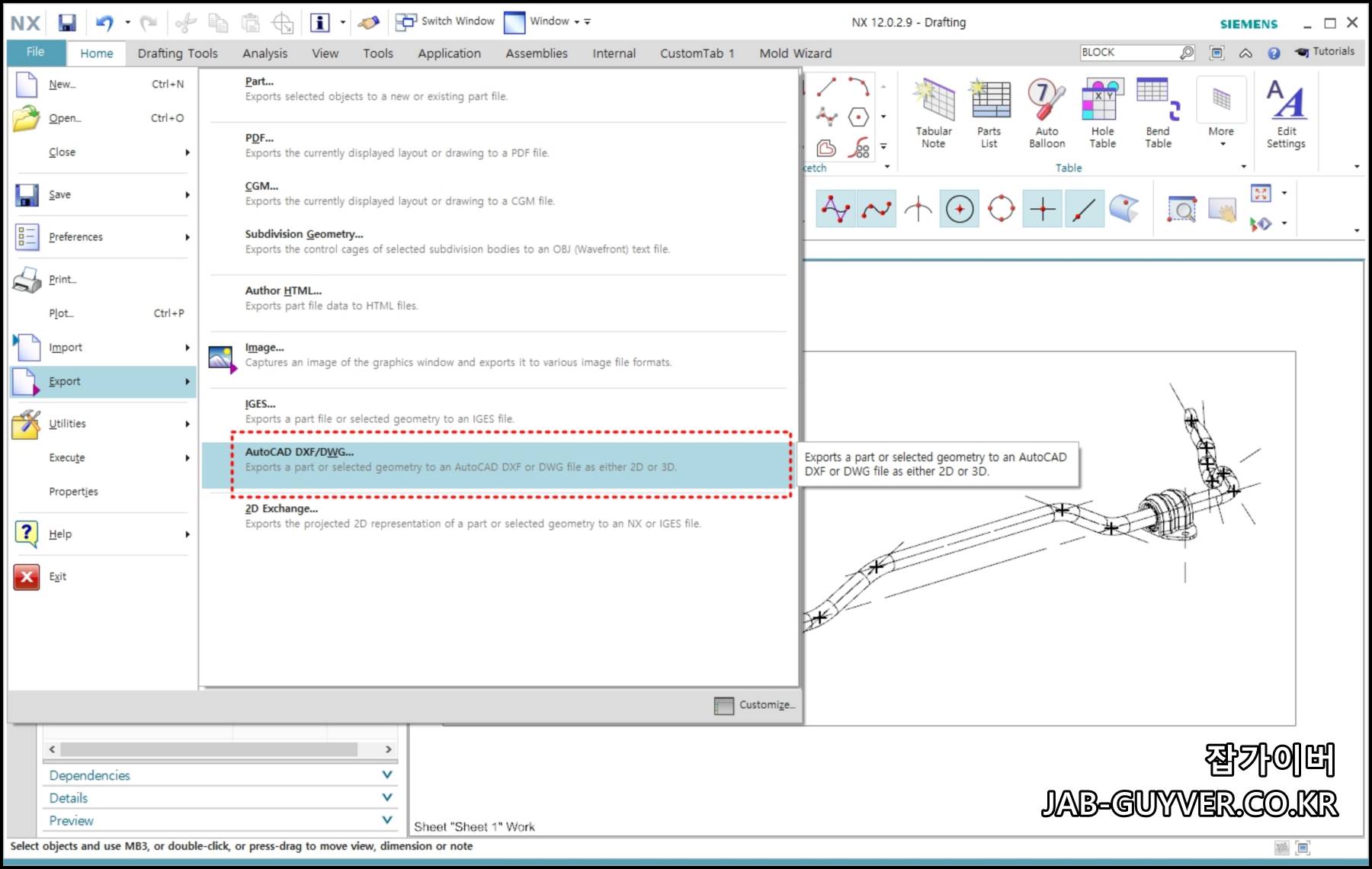

이후 Export -> AutoCAD DXF / DWG를 통해 도면을 내보내기 후 저장합니다.
