지멘스의 UG NX에서 도면 Drafting 작업 시 Fraction라고 하는 분수 "가분수, 진분수 등등"을 표기하는 방법에 대해 알아봅니다.

• [IT 리뷰/윈도우 Tip] - 윈도우 한글깨짐 프로그램 폰트 글꼴 특수문자 표시해결
• [MS 오피스 설치/엑셀 Excel] - 엑셀 워드 V 체크 특수문자 방법 - ✓, ✔, ☑

기본적으로 도면에서 분수나 특수기호, 도면공차 등을 입력하기 위해서는 해당 특수기호에 대해 지원하는 글꼴을 선택하느것이 중요하며 분수의 경우에는 별도의 Fraction 기능을 사용합니다.

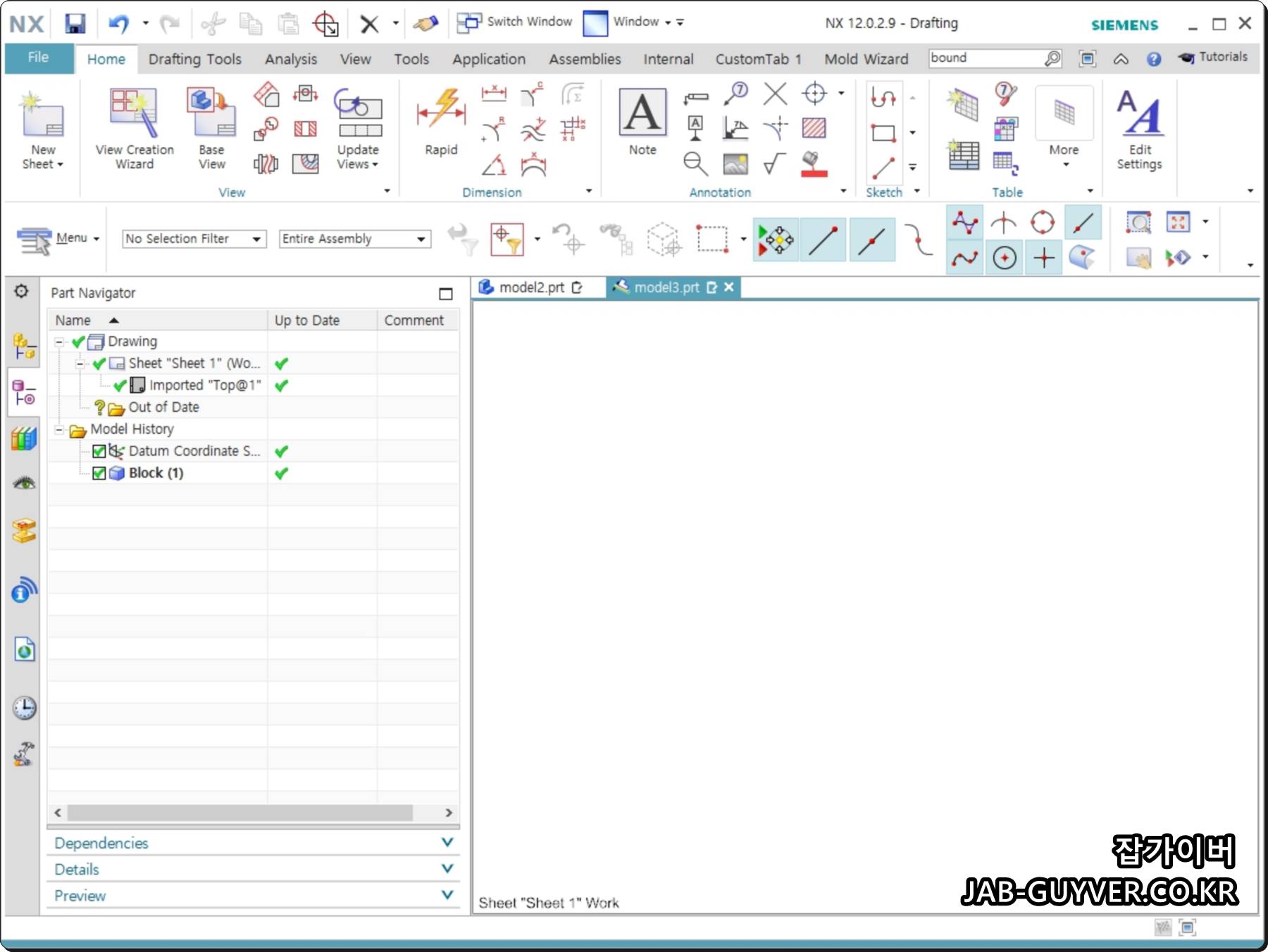

Ctrl + Shift + D를 눌러 도면 상태로 들어간 뒤 도면시트를 추가 베이스뷰를 만들어줍니다.

도면에서 분수를 표기하기 위해서는 Note "노트"를 실행합니다.

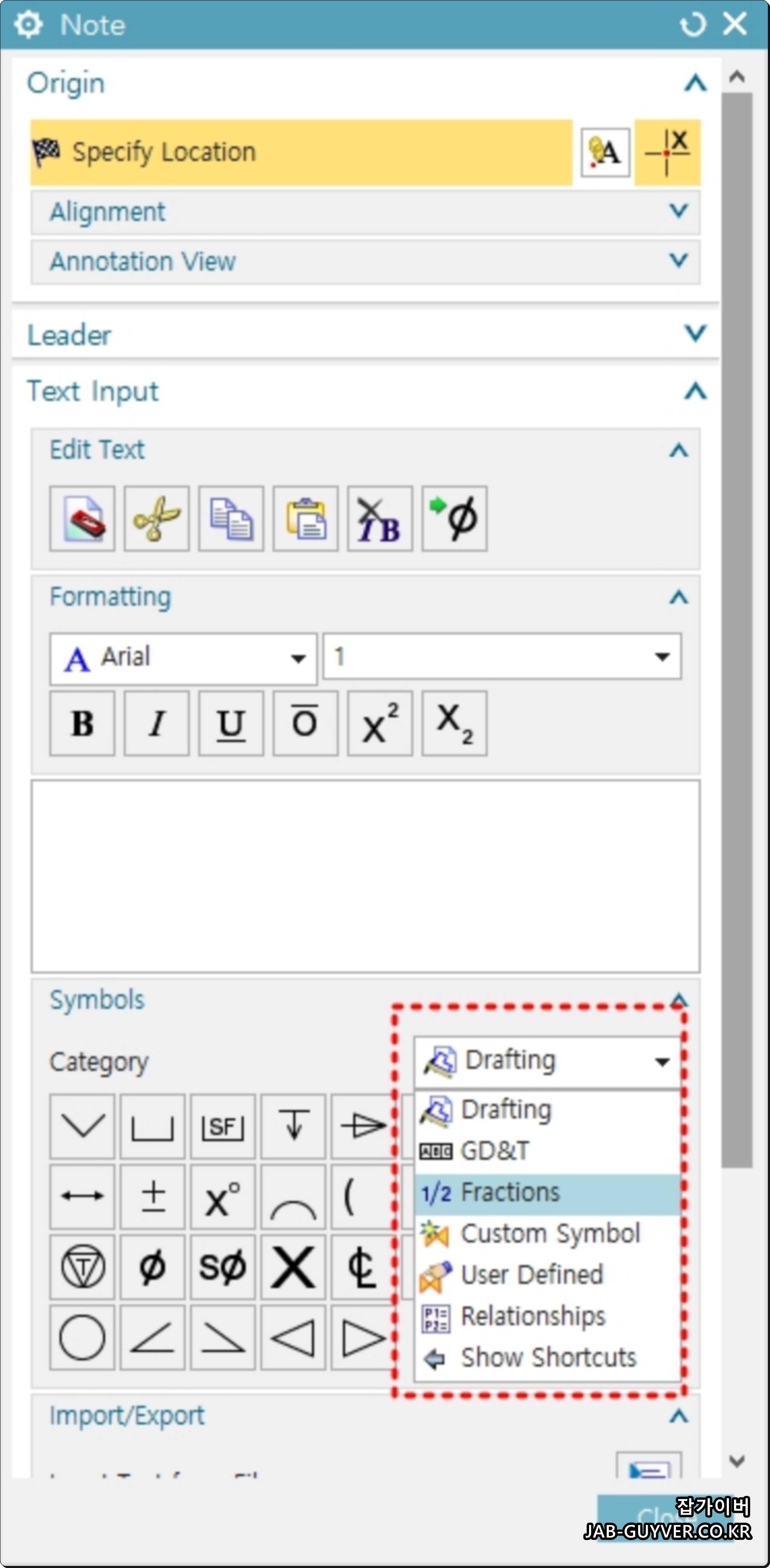

노트에서 사용할 Symbols의 Category를 살펴보면 Drafitng의 특수기호 및 GD&T 도면기호와 함께 Fractions, 커스텀심볼 등을 추가할 수 있습니다.

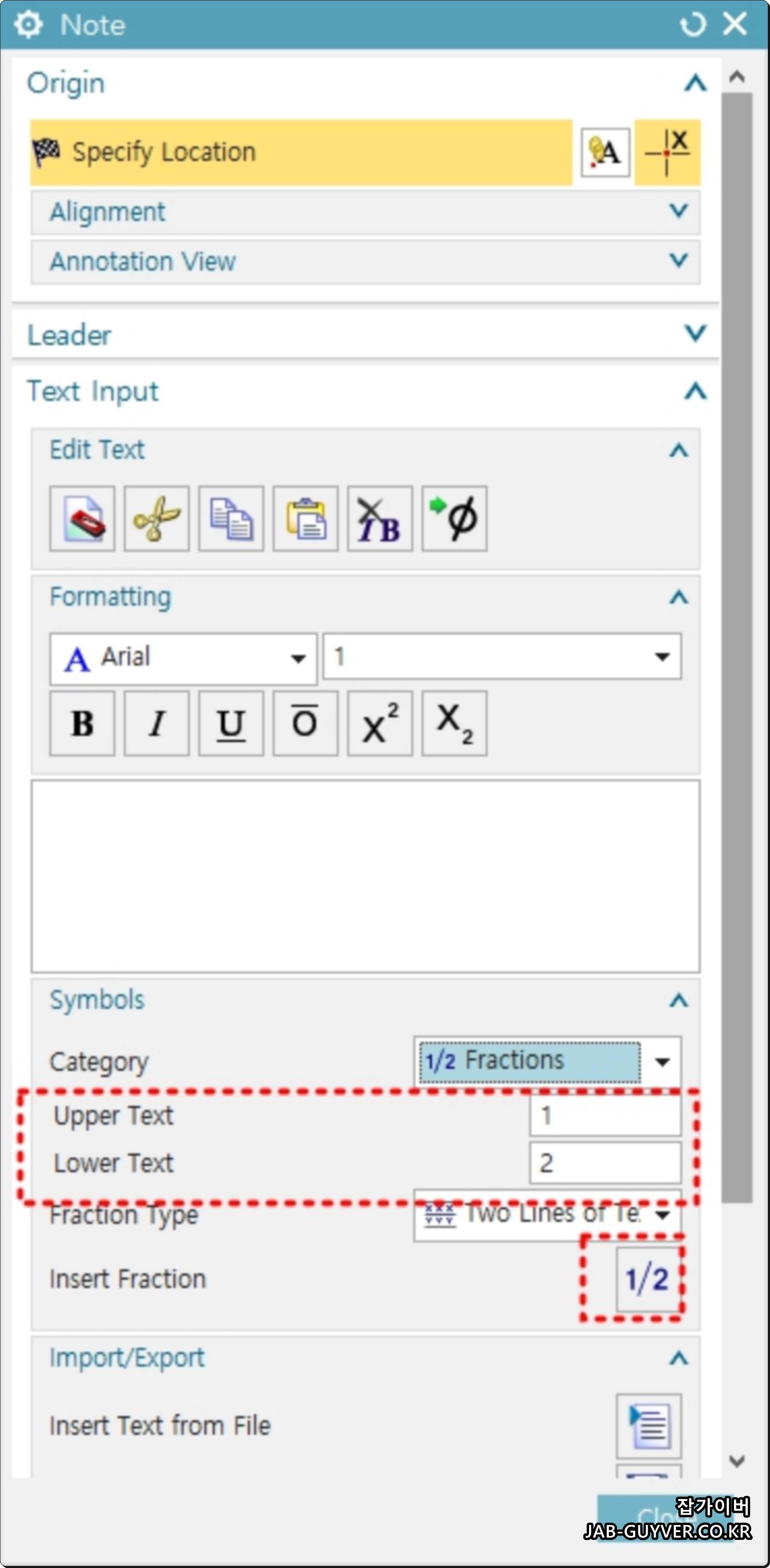

Fractions를 선택하면 Upper text / Lower Text를 각각 입력할 수 있으며 1/2 분수를 표현할 수 있습니다.

위아래 진분수 가분수 숫자를 입력 후 Insert Fraction를 선택합니다.

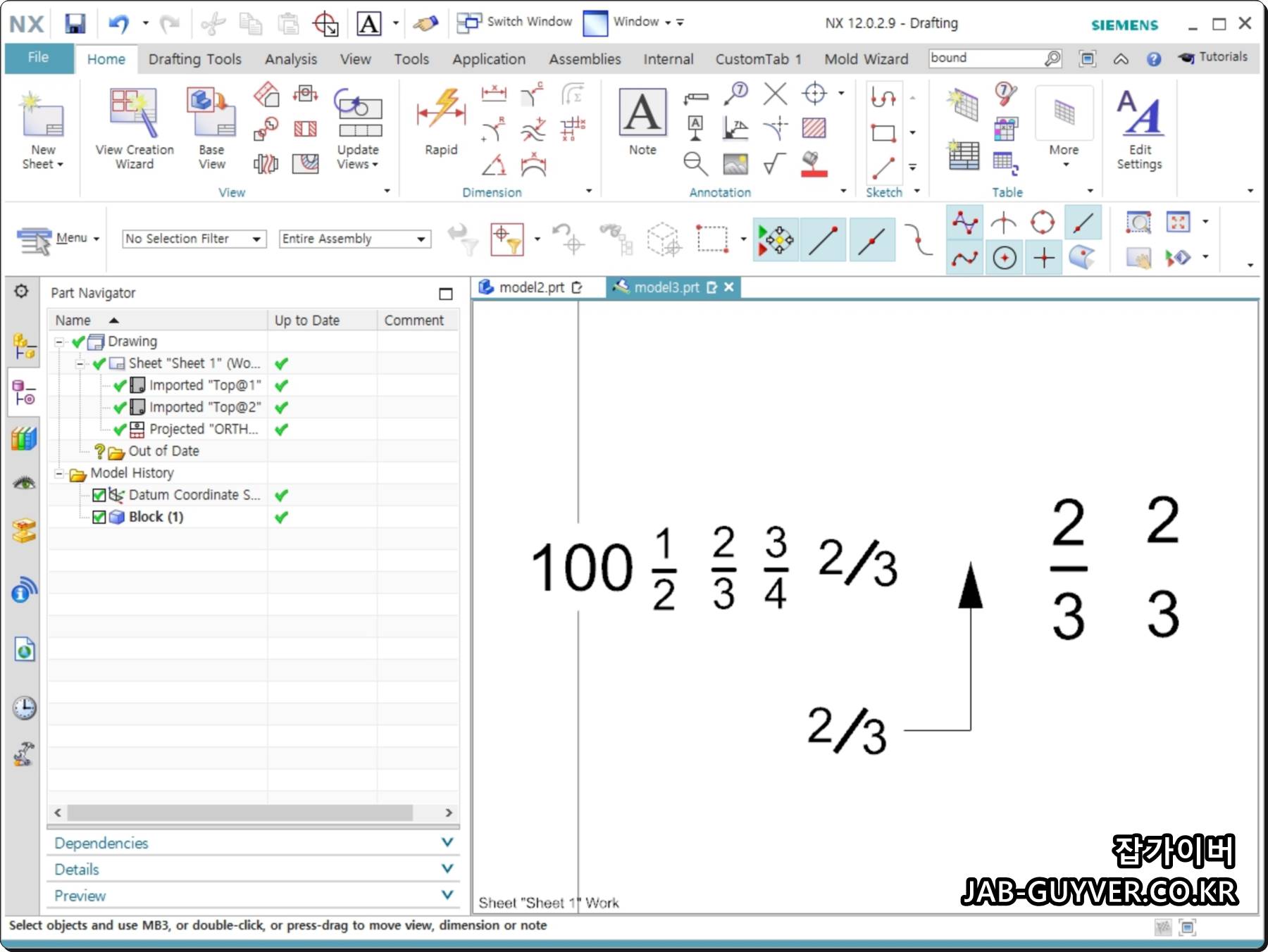

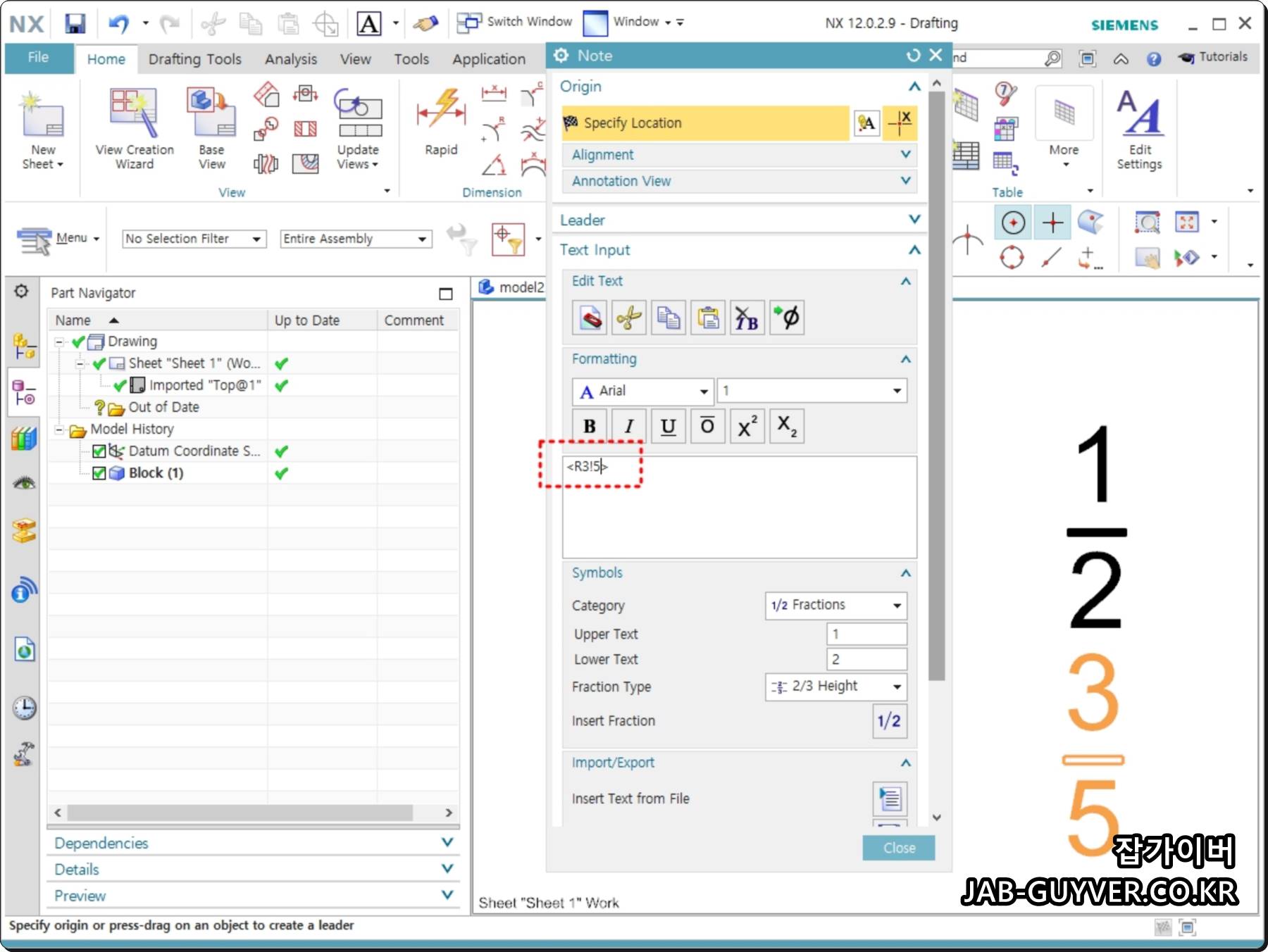

기본적으로 2/3 Height, 3/4 Height, Full Height, Two Lines Of Text를 지원하며 Note에서 <T숫자/숫자>로 수동으로 분수입력이 가능합니다.

UG NX에서 2D CAD에서 분수를 입력하며 지원하는 기호 종류는 위 참고하세요
