기하학적 치수 설정 및 공차 기법(GD&T)은 엔지니어링 도면 및 컴퓨터로 생성된 3D 모델에서 사용되는 체계적인 방법으로 흔히 기하공차라고 불리우는데 이는 제품의 제조 및 조립 과정에서의 품질 보증과 효율 향상을 목표로 합니다.

GD&T 개요 기하공차

GD&T는 부품의 이상적인 형상을 기하학적 기호로 명시적으로 표현하며, 각 부품의 기능적 요구에 따른 정밀도와 정확도를 규정합니다.

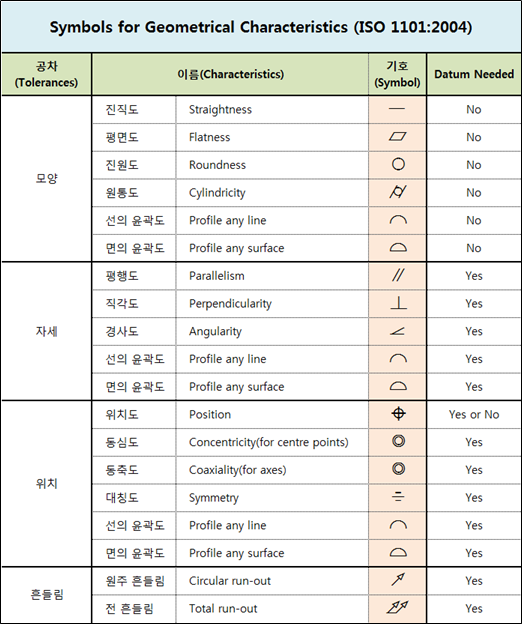

기하공차 심볼 종류

이 방식은 부품의 치수, 형태, 위치, 방향 등을 정의하고, 부품 간의 조립 가능성을 최적화하여 제조 비용을 절감하고, 제품의 일관성을 유지합니다.

반응형

기하학적 특성 및 기호

• 진직도 (Straightness): 부품의 표면이나 축이 완벽한 직선을 이루는 정도를 나타냅니다.
• 평탄도 (Flatness): 표면이 하나의 평면에 존재하는 정도를 표시합니다.
• 진원도 (Circularity): 원형 피처가 완벽한 원을 이루는 정도입니다.
• 원통도 (Cylindricity): 원통형 표면이 완벽한 원통을 이루는 정도입니다.
• 직각도 (Perpendicularity): 두 피처가 정확하게 90도 각을 이루는 정도를 나타냅니다.
• 평행도 (Parallelism): 두 평면이나 축이 서로 평행한 정도입니다.
• 경사도 (Angularity): 특정 각도를 유지하는 정도입니다.
• 위치 (Position): 피처가 정확한 위치에 있는지를 나타냅니다.
• 프로파일 (Profile): 표면이나 라인이 명시된 형태를 유지하는 정도입니다.
• 동심도 (Concentricity) 및 대칭도 (Symmetry): 축이나 중심면을 기준으로 피처의 균형을 나타냅니다.
• 원형 및 총 런아웃 (Runout): 회전하는 부품의 진동 또는 변위를 제한합니다.

GD&T의 중요성

GD&T는 정밀 제조에서 중요한 역할을 합니다.

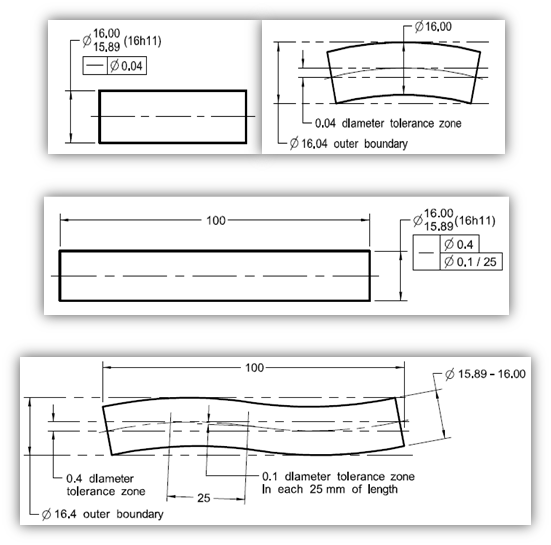

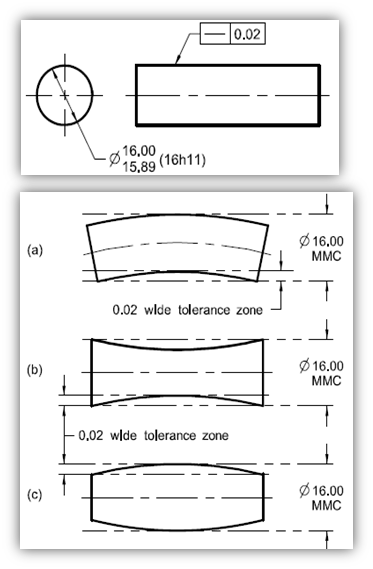

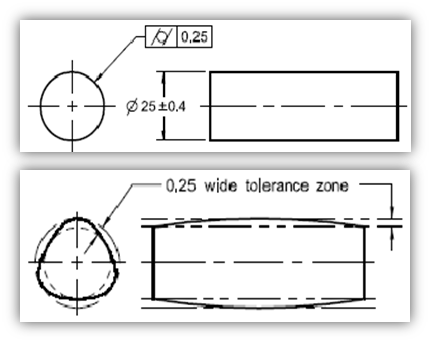

원통 축의 진직도 / 원통도 (Cylindricity)

자동차나 비행기와 같이 복잡한 부품과 어셈블리에서는 GD&T를 사용하여 허용오차를 정확히 정의하고, 생산 과정에서의 오류를 최소화함으로써 고품질의 제품을 보장합니다.

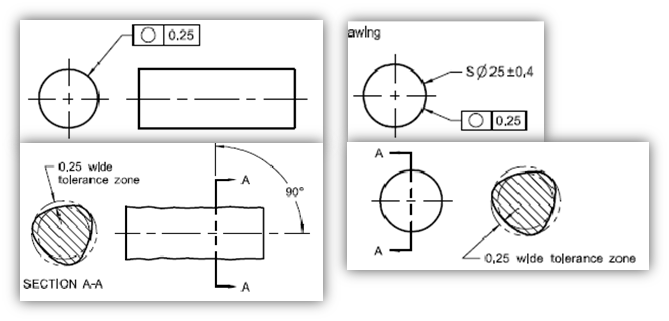

진원도 (Circularity)

또한, GD&T는 부품 간의 호환성을 향상시켜 조립성을 높이고, 불필요한 재작업 및 스크랩을 줄여 경제적 이익을 제공합니다.

CAD 소프트웨어와 GD&T 기하공차

UG NX 및 Solid Edge와 같은 CAD 소프트웨어는 GD&T를 통합하여 디자인의 정확성과 효율성을 향상시킵니다. 이러한 툴을 활용하면 복잡한 도면을 쉽게 생성하고 수정할 수 있으며, 설계 의도를 명확하게 전달할 수 있습니다.

CAD 구입 문의

도면 작업에 필요한 UG NX나 Solid Edge 같은 CAD 소프트웨어를 구매하려면 델타아이티를 통한 구입이 가능합니다. 델타아이티는 다양한 엔지니어링 소프트웨어 솔루션을 제공하며, 기술 지원과 함께 최적의 제품을 추천받을 수 있습니다.

이러한 GD&T와 CAD 소프트웨어의 활용은 현대 엔지니어링에서 필수적인 요소이며, 효과적인 제품 설계와 생산을 위한 기반이 됩니다.
