기하공차(GD&T)는 제품 설계 및 제조 과정에서 정밀도와 품질을 보장하기 위해 필수적인 요소로 이번시간에는 기하공차의 표기 방법, 중요 용어들, 그리고 실제 적용 예시를 통해 GD&T의 기본적인 이해를 돕고자 합니다.

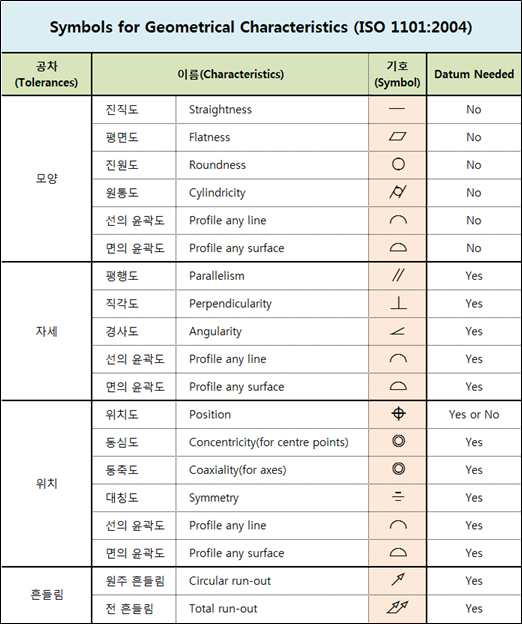

기하공차 입력방법 및 표기 용어 및 뜻

기하공차의 표기 및 용어 설명

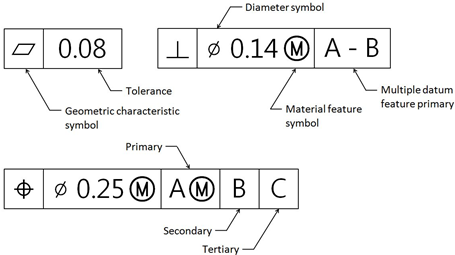

1.Feature Control Frame 기하공차표기

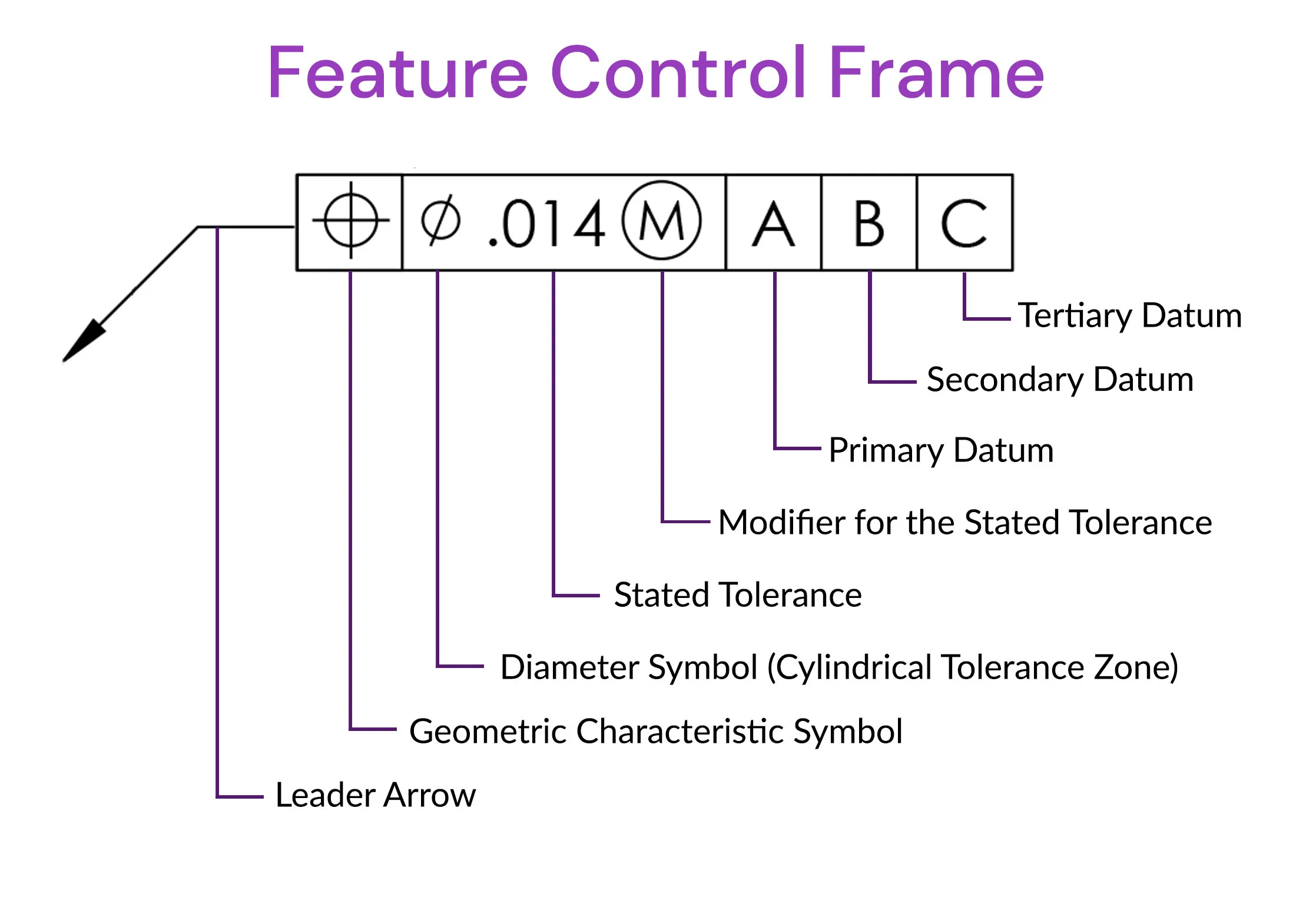

1. Feature Control Frame (기능 제어 프레임)
   • 기하공차의 기본적인 표기 방법으로, 공차의 종류와 크기, 관련 데이텀을 나타냅니다.
   • 예시: 평탄도를 나타내는 기능 제어 프레임은 해당 표면의 평탄도 공차를 정의합니다.
2. Datum Feature Symbol (데이텀 피처 기호)
   • 데이텀은 제품의 조립이나 측정 시 기준이 되는 이론적으로 정확한 점, 축, 또는 평면을 의미합니다.
   • 예시: 어떤 부품의 특정 평면을 기준으로 측정 또는 조립할 때, 그 평면을 데이텀으로 지정하여 사용합니다.
3. Datum Target (데이텀 타겟)
   • 데이텀으로 사용할 수 없는 복잡한 형태의 표면이나 형체에 대해 특정 점, 선, 면을 데이텀으로 지정하는 방법입니다.
   • 예시: 곡면 부품에서 작은 평면을 데이텀 타겟으로 설정하여 정밀 측정의 기준점으로 사용합니다.

중요 용어 설명 및 적용 예시

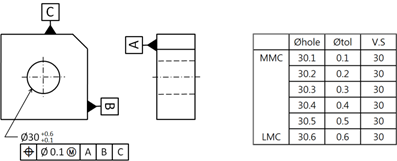

최대 재료조건(Maximum Material Condition, MMC) / 최소 재료조건(Least Material Condition, LMC)

• Tolerance (공차)
  • 부품의 치수가 변할 수 있는 범위를 의미합니다.
  • 예시: 축의 직경에 +/- 0.01mm의 공차가 주어졌을 경우, 이는 제조 공정에서 허용되는 치수의 변동 범위입니다.
• Bilateral Tolerance (양측 공차)
  • 규정된 치수에서 양방향으로 공차가 적용되는 것을 의미합니다.
  • 예시: 10mm의 치수에 ±0.2mm의 공차가 설정된 경우, 치수는 9.8mm에서 10.2mm 사이로 변할 수 있습니다.
• Unilateral Tolerance (편측 공차)
  • 한 방향으로만 공차가 적용되는 경우입니다.
  • 예시: 50mm의 치수에 +0.0mm/-0.5mm의 공차가 있을 경우, 치수는 49.5mm에서 50mm 사이여야 합니다.
• Geometric Tolerance (기하공차)
  • 형상, 윤곽, 방향, 위치 등을 정밀하게 제어하기 위해 사용되는 공차입니다.
  • 예시: 특정 기계 부품의 평행도 기하공차를 통해, 두 평면이 얼마나 평행해야 하는지 정밀하게 규정합니다.
• Material Condition (재료조건)
  • Maximum Material Condition (MMC)와 Least Material Condition (LMC) 등으로 구분되며, 부품의 치수가 재료의 최대량 또는 최소량을 갖는 조건을 설명합니다.
  • 예시: MMC에서는 부품이 가장 많은 재료를 갖도록 치수가 설정되며, 이 조건에서는 기하공차가 가장 작습니다.

이러한 기본적인 기하공차의 표기와 용어들을 이해하는 것은 정밀 제조 및 품질 관리에 있어 매우 중요합니다. 각 용어와 표기법을 적절히 사용하여 설계도면을 정확하게 해석하고, 제품의 품질을 보장하는 데 필수적인 기술입니다.
