NX 도면 템플릿 저장하고 등록하는 가장 쉬운 방법

NX 도면 템플릿 만들기 및 pax 등록 방법 완벽 정리

Siemens NX에서 반복적으로 사용하는 도면 양식을 매번 새로 그리는 건 시간 낭비일 수밖에 없습니다. 회사 전용 양식이나 A4, A3 등 규격화된 템플릿을 미리 만들어 등록해두면, [파일 > 새로 만들기]에서 손쉽게 선택할 수 있어 작업 효율이 크게 올라갑니다.

이번 글에서는 NX 환경에서 도면 템플릿을 직접 제작하고 시스템에 등록하는 전체 과정을 단계별로 정리했습니다. 단순히 도면을 저장하는 것을 넘어 .pax 파일을 수정하여 시스템에 등록하는 방법까지 다룹니다.

✅ 1단계: 도면 템플릿 기본 모델 만들기

먼저 빈 모델을 생성합니다. NX를 실행하고 [New File]에서 Blank 모델을 선택해 하나 생성해 주세요.

파일명은 구분이 쉽도록 my_template_A4.prt처럼 지정합니다.

✅ 2단계: Drafting 모드 전환 및 시트 생성

파일을 연 상태에서 Drafting 모드로 전환합니다.

이후 Sheet를 추가하면서 원하는 용지 크기(A4, A3 등)를 지정해줍니다.

예시로 A4 기준 설정값은 다음과 같습니다.

• 크기: A4
• 방향: 가로/세로 선택
• 단위: Metric
• 시트 이름: A4_Template

✅ 3단계: 테두리와 표 생성

상단 메뉴에서 Border and Zones 기능을 선택하고, 도면 외곽 테두리를 설정합니다.
보통 마진은 회사 내부 기준에 따라 다르지만, 예시로는 모든 margin을 0으로 설정했습니다.

그다음 아래쪽에 도면 제목 블록 또는 표를 직접 선과 문자로 구성해 넣어줍니다.
회사명, 작성일, 도면번호 등 자주 쓰는 항목을 포함시키는 것이 일반적입니다.

✅ 4단계: pax 파일 수정하여 시스템에 등록

📁 기본 pax 파일 위치

C:\Program Files\Siemens\NX<버전>\UGII\templates\ugs_drawing_templates.pax

참고로 NX12 이후 버전부터는 경로가 아래 위치할 수 있습니다.

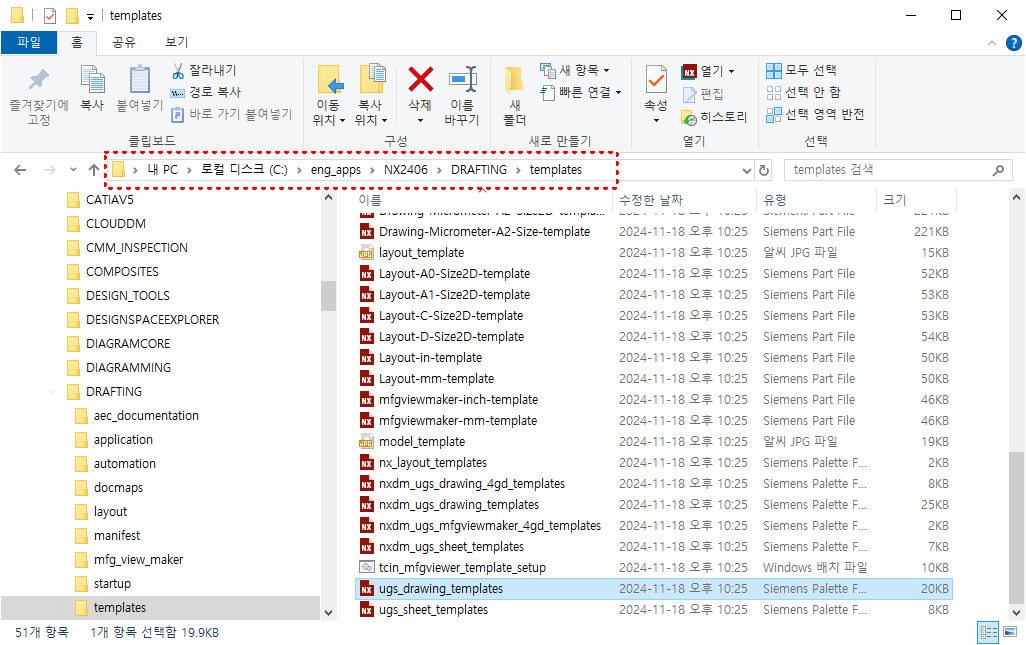

C:\eng_apps\NX버전\DRAFTING\templates

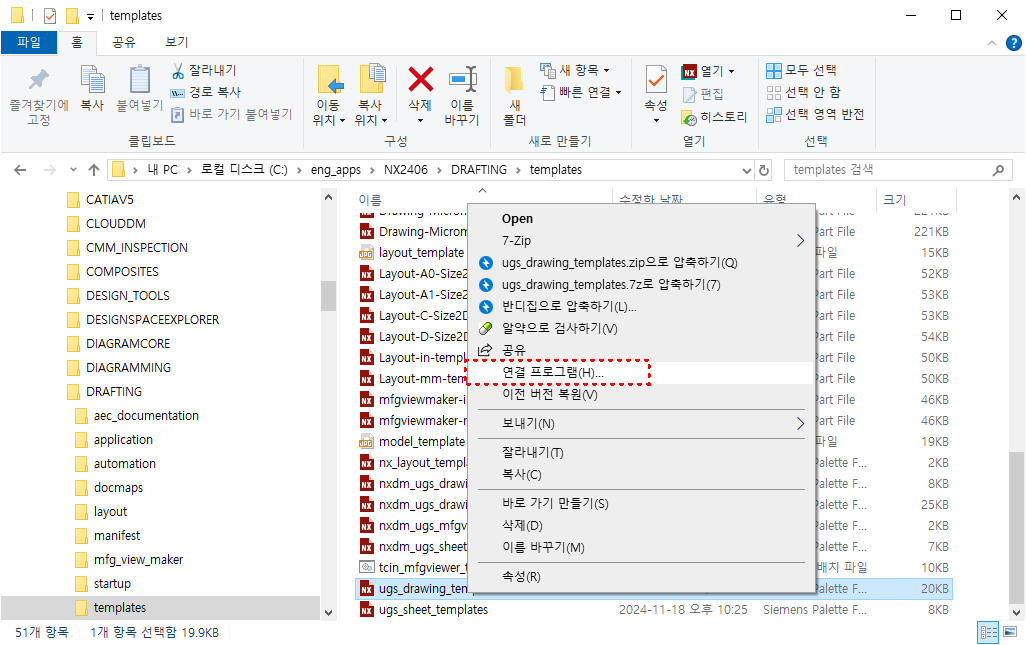

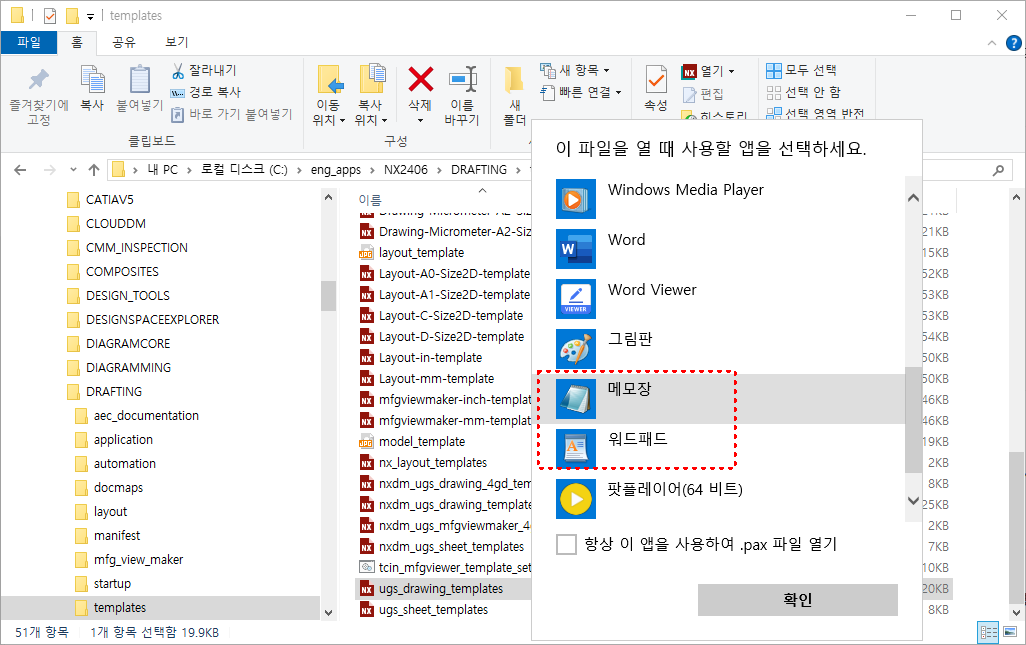

이 파일을 메모장(Notepad) 또는 Notepad++로 엽니다.

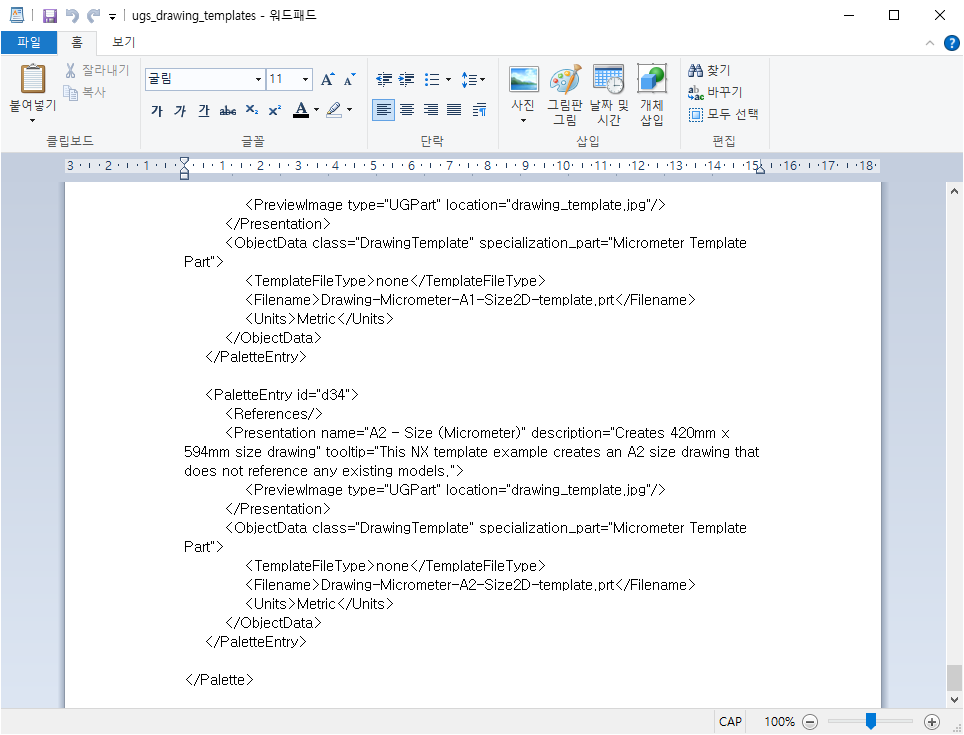

파일 하단으로 내려가 보면 <PaletteEntry>라는 블록들이 있습니다.

그중 하나를 복사해서 아래와 같이 추가하세요.

<PaletteEntry id="custom1">
  <Presentation name="A4_Template" description="회사 전용 A4 도면 양식">
    <PreviewImage type="UGPart" location="A4_preview.jpg"/>
  </Presentation>
  <ObjectData class="DrawingTemplate">
    <TemplateFileType>None</TemplateFileType>
    <Filename>my_template_A4.prt</Filename>
    <Units>Metric</Units>
    <UsesMasterModel>Yes</UsesMasterModel>
  </ObjectData>
</PaletteEntry>

• id는 중복되지 않도록 custom1, custom2 등으로 지정
• Filename은 저장한 템플릿 파일명과 일치해야 함
• Units는 단위 기준(Metric 또는 English)
• PreviewImage는 선택 사항이며 미리보기 이미지 파일 지정 가능

✅ 5단계: 템플릿 파일 복사

pax에 등록한 템플릿 파일(my_template_A4.prt)을 다음 위치에 넣어줍니다.

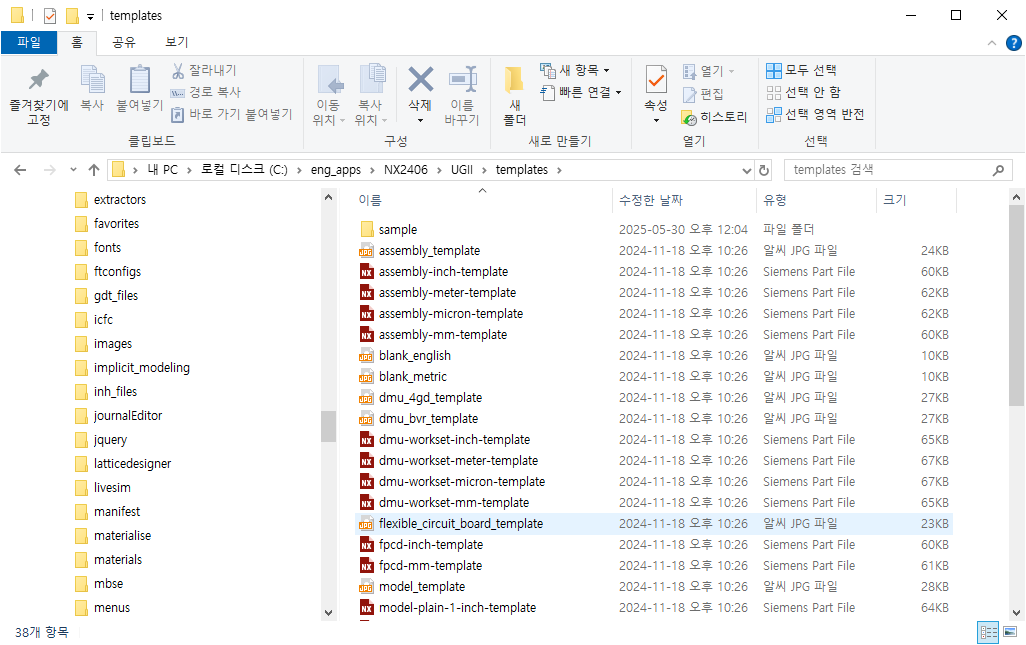

C:\Program Files\Siemens\NX<버전>\UGII\templates

또는 커스텀 디렉터리를 쓰는 경우 UGII_TEMPLATE_DIR 환경변수로 경로를 지정해도 무방합니다.

✅ 6단계: 기존 도면에 Sheet 추가 시에도 템플릿 보이게 하기

지금까지 설정으로는 [파일 > 새로 만들기]에서는 템플릿이 잘 보이지만, 이미 작성된 도면 파일에 Sheet를 추가할 때는 이 템플릿이 보이지 않습니다.

이를 해결하려면 ugs_sheet_templates.pax 파일도 같은 방식으로 수정해야 합니다.

📁 파일 경로

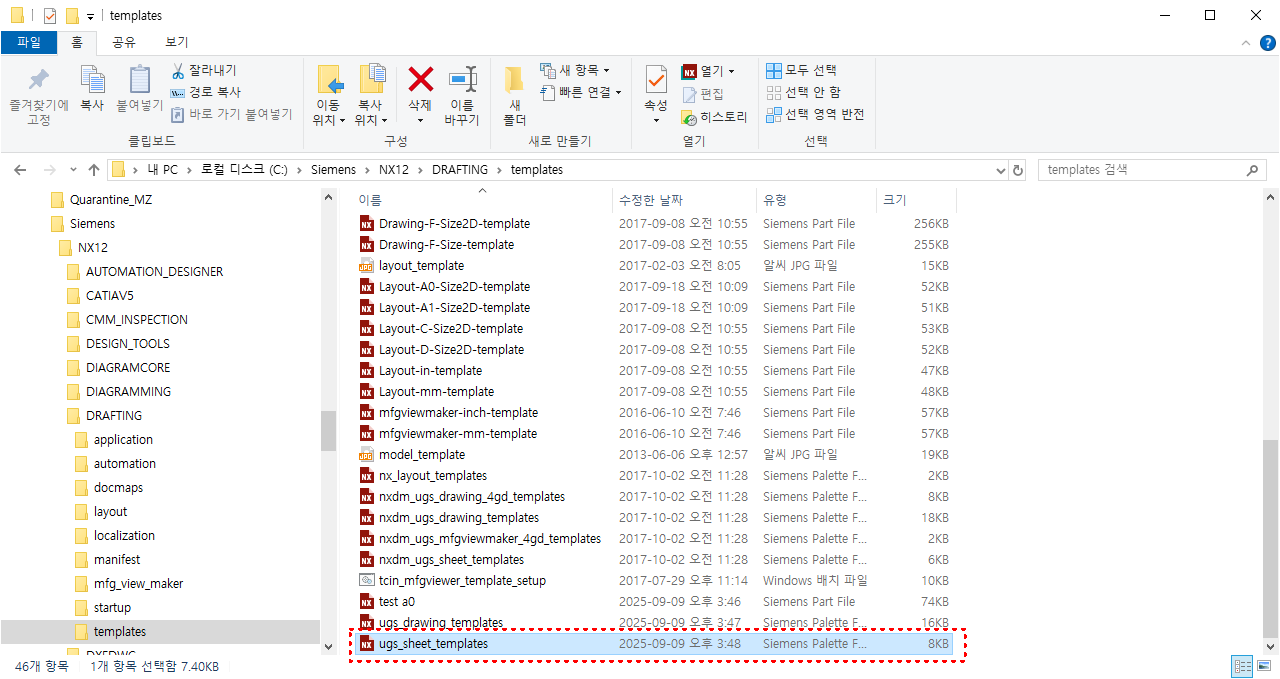

C:\Program Files\Siemens\NX<버전>\UGII\templates\ugs_sheet_templates.pax

이 파일을 열고 동일한 <PaletteEntry> 블록을 추가하세요. 다만 class="SheetTemplate"로 바꾸어야 합니다.

<PaletteEntry id="custom_sheet1">
  <Presentation name="A4_Template" description="회사 전용 시트 템플릿">
    <PreviewImage type="UGPart" location="A4_preview.jpg"/>
  </Presentation>
  <ObjectData class="SheetTemplate">
    <TemplateFileType>None</TemplateFileType>
    <Filename>my_template_A4.prt</Filename>
    <Units>Metric</Units>
    <UsesMasterModel>Yes</UsesMasterModel>
  </ObjectData>
</PaletteEntry>

✅ 7단계: 결과 확인

NX를 재시작한 후,

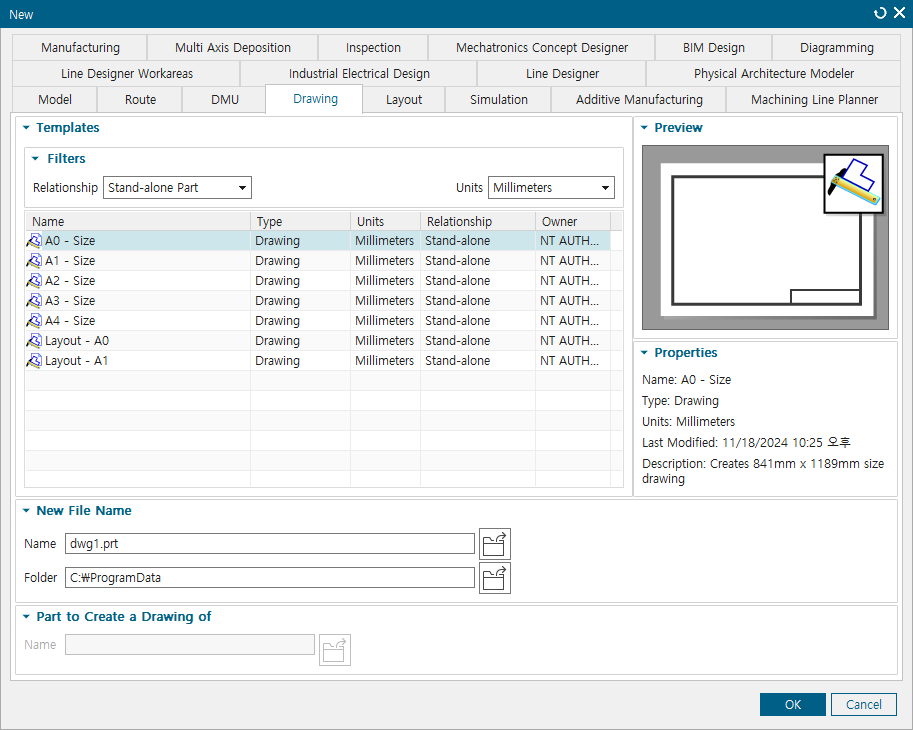

• [File > New] 탭에서 A4_Template 탭과 템플릿이 표시되는지 확인

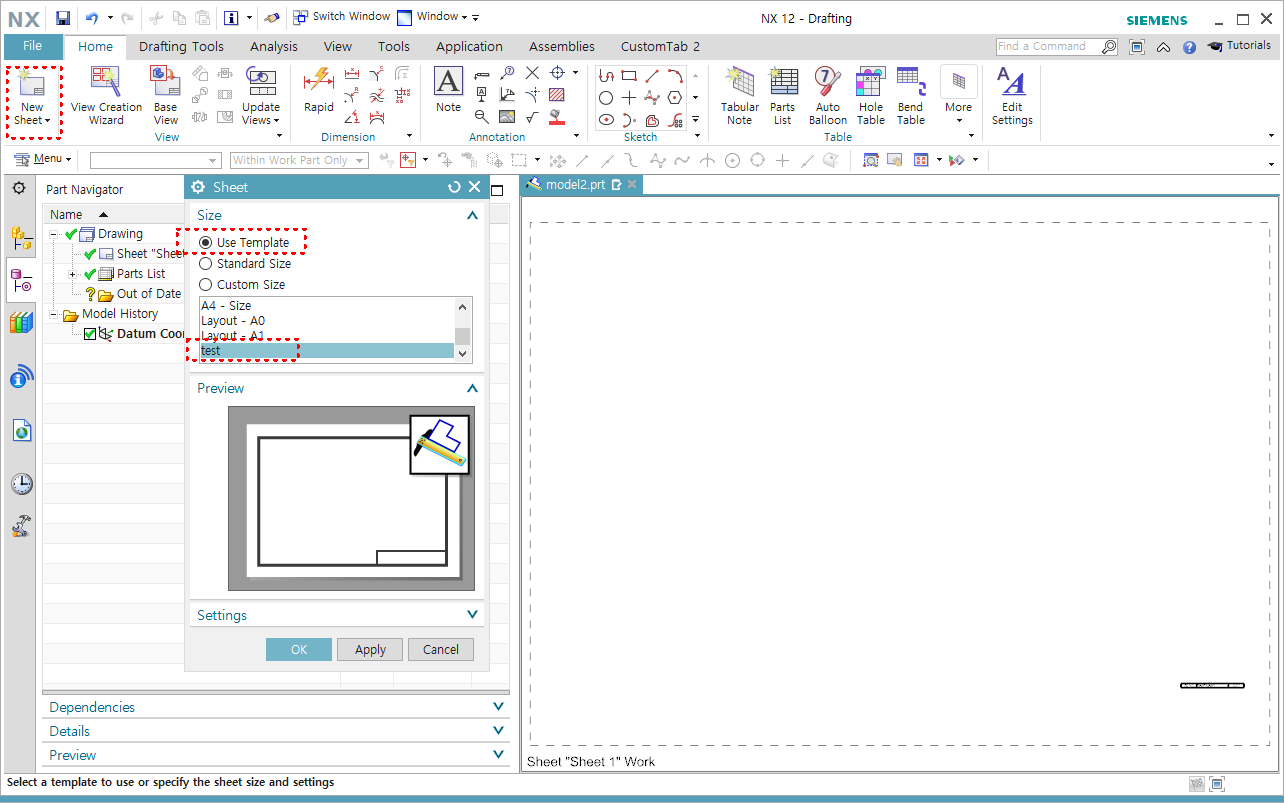

• 도면 내에서 Sheet 추가 시, 위에서 추가한 템플릿도 나타나는지 체크

정상 등록되었다면 언제든지 손쉽게 동일한 도면 양식을 불러와 사용할 수 있습니다.

✍️ 마무리 팁

• pax 수정 시 <Palette> 태그가 잘 닫혔는지 반드시 확인
• 팀 협업 시에는 템플릿 파일과 pax 파일을 공유 폴더에 넣고 환경 변수로 연결하면 좋음
• 템플릿 이름과 설명은 사용자 기준에 맞춰 자유롭게 지정 가능

도면 품질과 작업 효율을 함께 높이려면 회사 템플릿을 표준화해두는 게 정말 중요합니다. 작은 설정이지만 현장에서의 차이를 크게 만들어줍니다.
