오토캐드 도면을 엑셀 워드 깔끔하게 복사 붙여넣기 방법

보고서나 견적서, 기술문서를 만들다 보면 오토캐드(AutoCAD)로 만든 도면을 엑셀(Excel)이나 워드(Word)에 붙여넣어야 하는 상황이 자주 생긴다. 하지만 단순히 Ctrl+C, Ctrl+V만으로는 도면의 크기나 선 두께가 달라지거나 품질이 떨어지는 문제가 있다.

오토캐드 도면을 엑셀이나 워드에 복사·붙여넣기 하는 최신 방법을 예시와 함께 자세히 정리했다.

1. 캐드 도면 복사 준비

먼저 AutoCAD에서 붙여넣을 도면을 준비한다.

1. 표시하고 싶은 영역이 정확히 화면에 보이도록 ZOOM → EXTENTS 명령을 실행한다.
   이 명령은 불필요한 여백 없이 도면 전체를 보기 좋게 맞춰준다.
2. 복사할 대상을 선택한다.
   • 도면 일부만 복사하려면 원하는 객체를 클릭한 뒤 Ctrl + C
   • 파일 전체를 복사하려면 Ctrl + A → Ctrl + C

📌 팁: 화면이 확대된 상태에서 복사하면 엑셀이나 워드에 붙여넣었을 때 더 높은 해상도로 표시된다.

2. 엑셀(Excel)에 도면 붙여넣기

1. 엑셀을 실행하고 붙여넣을 셀을 선택한다.
2. Ctrl + V를 눌러 붙여넣기 한다.

도면이 삽입되면 자동으로 OLE(객체 연결 삽입) 형식으로 등록된다.

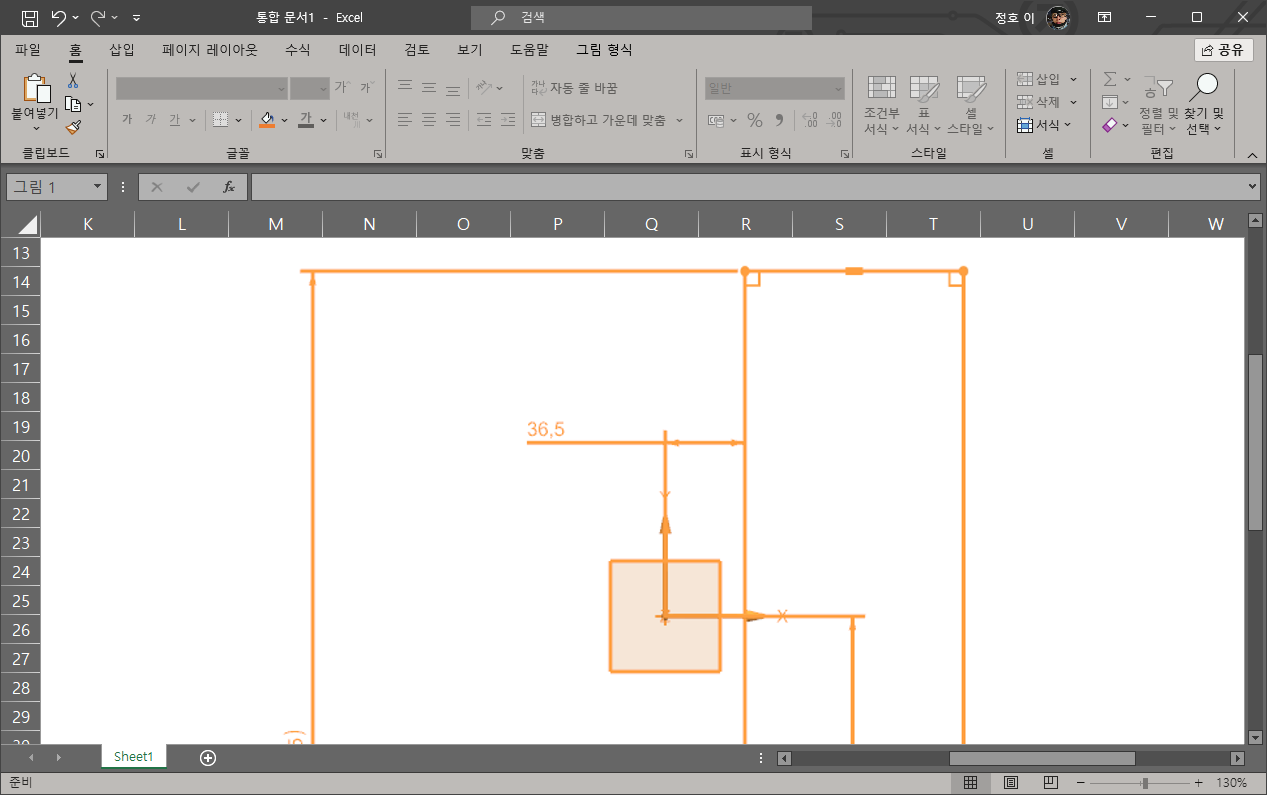

이 상태에서 그림처럼 보이지만 실제로는 캐드 객체가 포함된 상태이며, 더블클릭하면 AutoCAD가 열려 편집이 가능하다.

✔ 도면 수정 및 업데이트 방법

1. 엑셀에서 삽입된 도면을 더블클릭한다.
   → AutoCAD가 자동으로 실행되며, "문서1의 Drawing"과 같은 임시파일이 열린다.
2. 이곳에서 LA(Layer) 명령으로 선 가중치(Lineweight) 를 조정하거나 LW 명령으로 화면 표시를 켠다.
3. 선 두께를 바꾸고 QSAVE 또는 Ctrl + S를 눌러 저장한다.
4. 엑셀 창으로 돌아가면 수정된 도면이 자동으로 반영된다.

📎 예시: 보고서용으로 인쇄할 때 선이 너무 가늘다면, Layer에서 Lineweight 값을 0.25mm~0.35mm 정도로 지정해주면 깔끔하게 인쇄된다.

✔ 엑셀 내에서 개체 서식 확인하기

엑셀에서 도면을 클릭 → 마우스 오른쪽 버튼 → 개체 서식 메뉴를 선택하면 테두리, 배경색, 위치 조정이 가능하다.

이 기능을 활용하면 도면을 표 안이나 셀 크기에 맞게 조정할 수 있다.

3. 워드(Word)에 도면 붙여넣기

1. Word 문서를 열고 도면을 삽입할 위치에 커서를 둔다.
2. Ctrl + V로 붙여넣는다.

기본적으로 엑셀과 동일하게 AutoCAD OLE 객체로 붙여넣어진다.
더블클릭하면 CAD가 열리고 편집할 수 있다.

✔ 도면 수정 및 반영 방법

1. 워드 문서 내 도면을 더블클릭하면 AutoCAD 창이 열린다.
2. 선 가중치(LW), 레이어(LA)를 변경한 뒤 QSAVE로 저장한다.
3. 다시 워드로 돌아오면 수정된 도면이 자동으로 갱신된다.
4.

📎참고: 워드에서는 엑셀보다 객체의 위치가 문단 단위로 고정되므로, “개체 서식 → 배치 → 텍스트 줄 바꿈 없음”으로 설정하면 도면이 자유롭게 이동한다.

4. 고해상도 붙여넣기 팁 (이미지로 변환)

간단한 인쇄용이라면 도면을 이미지 형식으로 복사하는 방법도 있다.

1. AutoCAD에서 출력할 영역을 지정하고 PLOT 명령을 실행
2. 프린터를 “DWG to PDF.pc3”로 설정하여 PDF로 저장
3. PDF를 열어 고해상도 이미지로 내보내기 (PNG, EMF 형식 추천)
4. 워드나 엑셀에서 이미지 삽입 → 크기 조절

이 방법은 편집은 불가능하지만, 도면이 깨지지 않고 인쇄 품질이 매우 높다는 장점이 있다.
특히 보고서나 제안서에 포함할 때 유용하다.

5. 색상과 배경 관련 주의사항

AutoCAD의 배경색이 검정일 경우, 붙여넣은 도면은 흰색 배경에서 반전되어 보일 수 있으며 이를 방지하려면

• 출력 전 Layer 색상 조정
• 모델 공간 배경을 흰색으로 변경 (OPTIONS → Display → Colors) 을 적용해두면 좋다.

6. 자주 묻는 질문 (FAQ)

Q. 엑셀에서 붙여넣은 도면이 너무 작아요.
→ AutoCAD에서 복사 전, 도면을 ZOOM EXTENTS로 확대한 뒤 복사하면 비율이 유지된다.

Q. 도면을 수정했는데 엑셀에 반영이 안 돼요.
→ AutoCAD에서 SAVE가 아닌 QSAVE로 저장해야 엑셀과의 연결이 유지된다.

Q. 워드에서 도면이 검게 나와요.
→ 검정 배경의 CAD 도면은 인쇄 시 반전되므로, 레이어 색을 흰색 또는 회색으로 변경해야 한다.

Q. 도면을 더 선명하게 보이게 하려면?
→ 벡터 기반 형식인 EMF 또는 PDF로 저장한 뒤 삽입하면 해상도가 유지된다.

오토캐드 도면을 엑셀이나 워드에 붙여넣는 가장 효율적인 방법은 OLE 객체 삽입 방식이다.

이 방식을 활용하면 문서 안에서도 CAD 파일을 직접 열어 수정할 수 있고, 보고서와 설계 문서를 손쉽게 통합할 수 있다.
단순한 복사·붙여넣기보다 훨씬 전문적이고 안정적인 결과를 얻을 수 있으니, 이번 기회에 한 번 제대로 설정해 두면 이후 문서 작업이 훨씬 수월해질 것이다.
