NX12 도면 >PP< 입력 안 될 때 해결 방법 회사 도면 작성 중 재질 표기 오류 정리

회사에서 NX12 도면 작성 중 재질 표기 오류가 생겼습니다

회사에서 도면 수정하다 보면 재질 표기를 간단하게 넣으려다가 생각보다 허무하게 막히는 경우가 있습니다. 저희도 도면 노트에 >PP< 이렇게 넣으려고 했는데, 입력하는 순간 Invalid annotation specified in entry field 비슷한 오류가 뜨면서 저장이 안 됐습니다.

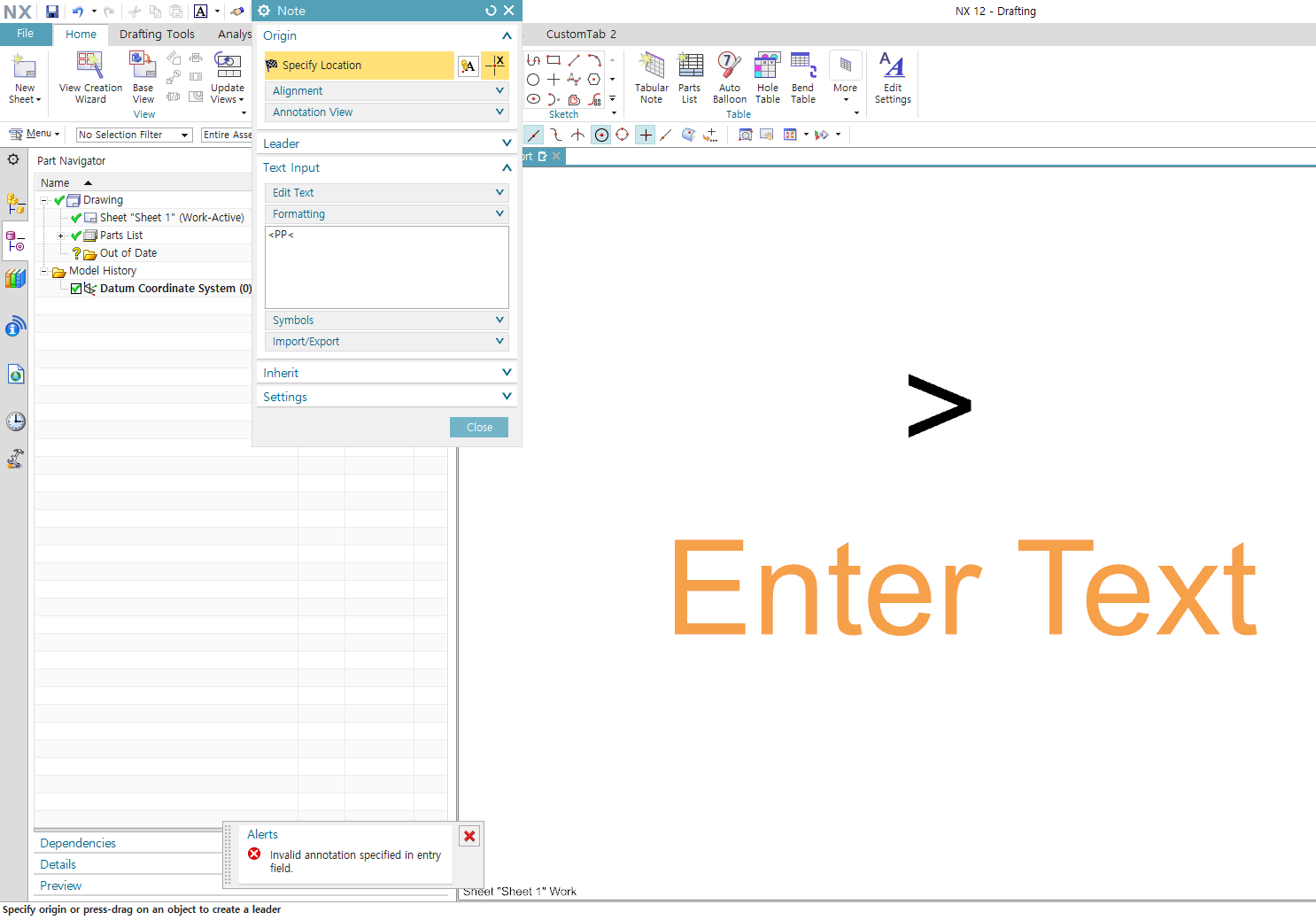

< 도면에 노트에 추가 시 Invalid annotation specified in entry field  오류 발생

처음에는 키보드 문제인가 싶었고, 도면 파일이 꼬였나 싶어서 다시 열어보기도 했는데 원인은 다른 데 있었습니다.

NX12 같은 구버전에서는 꺾쇠괄호를 그냥 문자로 처리하지 않는 경우가 있어서, >PP< 같은 표기를 그대로 넣으면 오류가 나는 일이 있습니다.

NX12에서는 >PP< 대신 이렇게 입력하면 됩니다

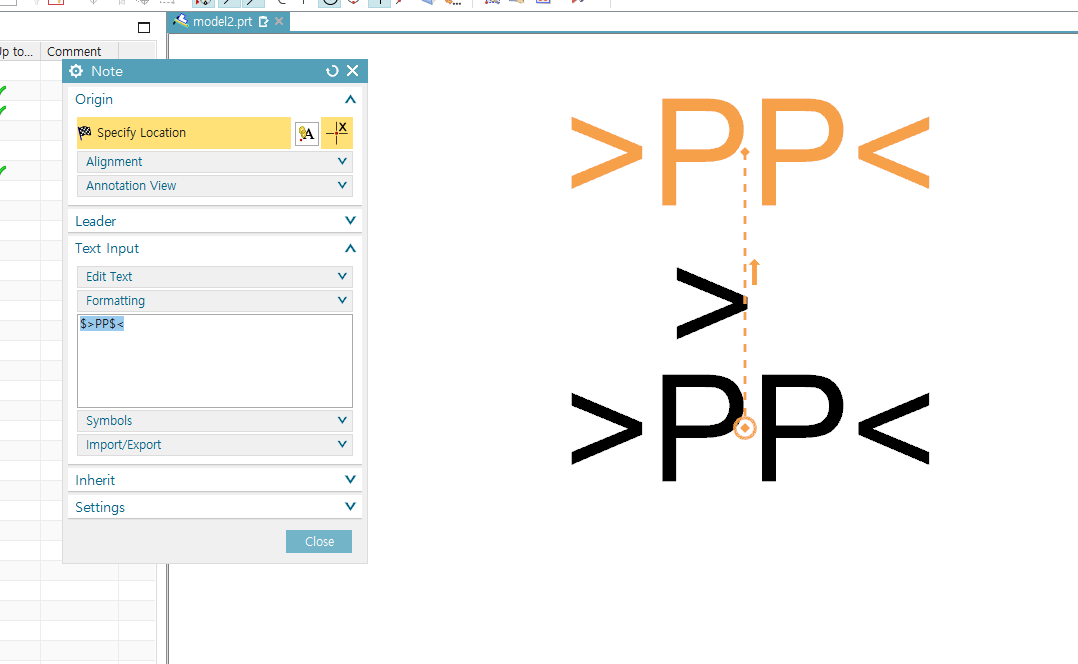

결론부터 적으면, 회사에서 도면 작성 시 이런 문제가 발생했을 때는 $>PP$< 이렇게 입력하면 됩니다.

즉, 도면에는 >PP< 형태로 보이게 넣고 싶어도 NX12에서는 그대로 치지 말고 $>PP$< 로 넣는 방식이 더 안전합니다. 아까 말씀드린 것처럼 >PP< 를 넣다가 같은 오류 코드가 뜨더라도, $>PP$< 형태로 바꿔 입력하면 해결됩니다.

실무에서 바로 써먹는 입력 예시

회사에서 재질이나 재료명을 도면에 자주 넣는 분들은 아래처럼 기억해 두면 편합니다.

도면에 보이게 할 표기	NX12 입력값	설명
>PP<	$>PP$<	폴리프로필렌 표기 예시
>ABS<	$>ABS$<	ABS 재질 입력
>POM<	$>POM$<	POM 재질 입력
>PA66<	$>PA66$<	엔지니어링 플라스틱 표기

왜 회사에서는 이 문제가 더 헷갈리나

이런 오류는 개인 연습 파일보다 회사 도면에서 더 당황스러운데요 이미 오래전부터 써오던 양식이 있고, 예전 도면을 열어 수정하는 상황도 많기 때문입니다.

특히 재질 표기처럼 단순한 문자열 하나 넣는 작업에서 갑자기 오류가 뜨면 파일 손상이나 권한 문제로 오해하기 쉽습니다.

그런데 실제로는 입력 방식 차이인 경우가 많으며 그래서 구버전 NX를 계속 쓰는 회사라면, 꺾쇠괄호가 들어간 표기는 먼저 $를 붙여 본다고 생각하면 훨씬 빨리 해결됩니다.

NX2406에서는 바로 입력된 경우도 있었습니다

재미있는 건 같은 문자열이어도 버전에 따라 반응이 다를 수 있다는 점입니다.

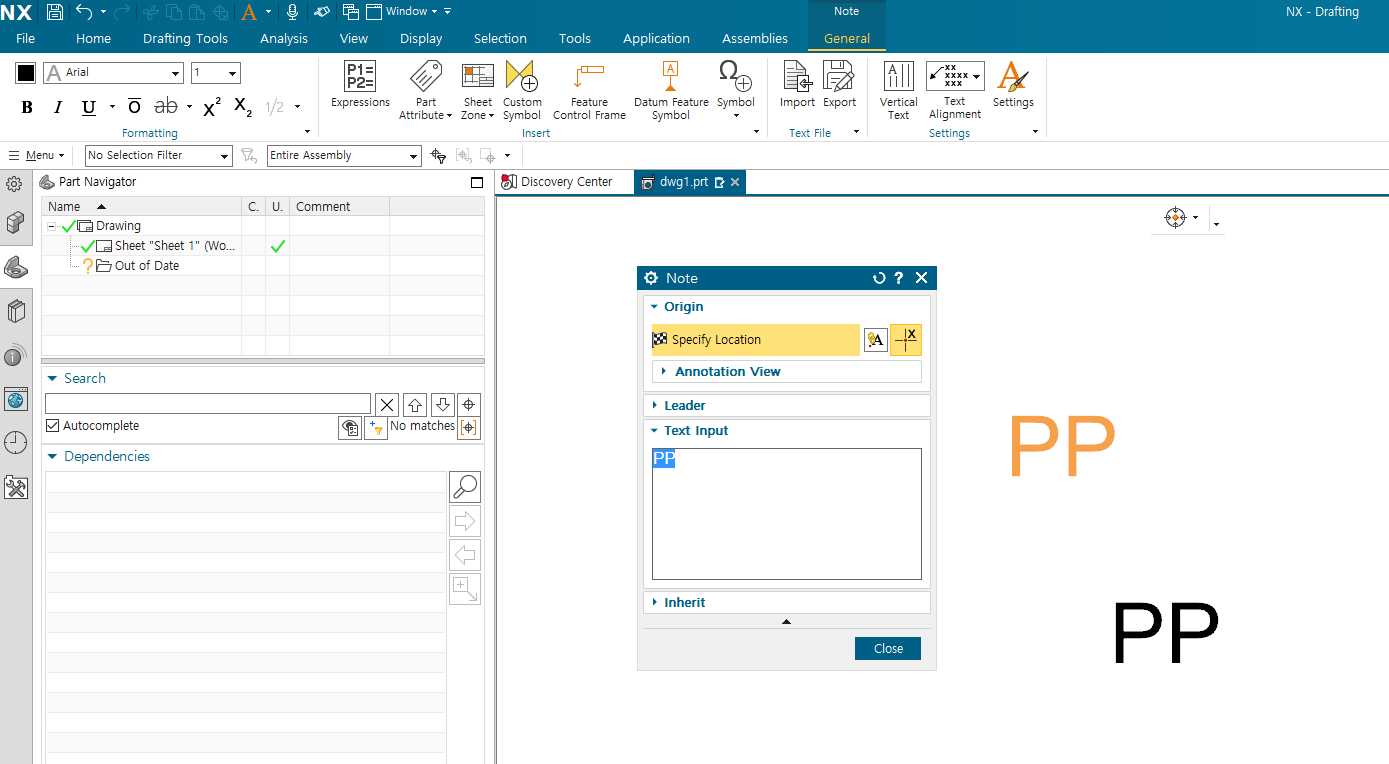

제가 확인한 환경에서는 NX2406 버전에서는 >PP< 같은 문자열이 바로 들어간 경우도 있었습니다. 그래서 최신 버전을 쓰는 분들은 “왜 이게 문제지?” 싶을 수 있고, 반대로 NX12 같은 구버전 사용자들은 같은 방식으로 입력했다가 오류를 만날 수 있습니다.

그래서 구버전 사용자분들은 이 부분을 따로 기억해 두는 게 좋습니다. NX2406에서 문제없이 됐더라도, NX12에서는 $를 붙여 넣는 방식이 더 안전합니다.

회사 도면 수정할 때 제가 정리해둔 기준

저는 이런 경우 아래처럼 기억하는 편입니다.

• >PP< 그대로 입력해서 오류가 뜨면 파일 문제부터 의심하지 않습니다.
• 먼저 $>PP$< 로 다시 넣어 봅니다.
• 같은 방식으로 >ABS<, >POM<, >PA66< 도 처리합니다.
• 회사에서 NX12 같은 구버전을 계속 쓰고 있다면, 아예 처음부터 $를 붙여 입력하는 게 덜 번거롭습니다.

회사에서 NX12로 도면 작성 중 재질을 >PP< 같은 형식으로 넣으려다가 오류가 뜨면, 괜히 파일이 깨졌다고 생각할 필요는 없습니다. 이런 경우는 입력 규칙 차이인 경우가 많고, $>PP$< 로 바꿔 입력하면 대부분 바로 해결됩니다.

반대로 NX2406에서는 문제없이 입력된 사례도 있었기 때문에, 회사와 협력사, 집 PC와 사무실 PC 버전이 다르면 반응도 다를 수 있습니다. 구버전 사용자분들은 이 부분만 알고 있어도 도면 수정 시간 꽤 줄어듭니다.

Q. NX12에서 >PP< 입력 시 왜 오류가 뜨나요?

구버전에서는 꺾쇠괄호가 일반 문자보다 제어 문자열처럼 처리되는 경우가 있어 그대로 입력하면 오류가 날 수 있습니다.

Q. 이런 경우 어떻게 입력해야 하나요?

$>PP$< 형태로 입력하면 됩니다. 같은 방식으로 다른 재질 표기도 적용할 수 있습니다.

Q. NX2406에서도 꼭 이렇게 해야 하나요?

사용 환경에 따라 바로 입력되는 경우도 있습니다. 다만 NX12 같은 구버전에서는 $를 붙이는 방식이 가장 안전합니다.
