자전거 크랭크 분해 - 시마노 울테그라 분리 조립

자전거 크랭크를 분해해서 교체하는 방법을 알아보고자 합니다. 기본적으로 자전거 크랭크는 시마노나 스램,캄파놀로등 다양한 브랜드가 있지만 기본적으로 로드사이클이나 MTB등 대부분 구동계시장에서 대부분의 점유하고 있는 브랜드는 시마노이기 때문에 시마노 울테그라 크랭크 기준으로 크랭크를 분리하는 방법을 알아보겠습니다.



우선 크랭크를 분리하기전에 페달도 분해해서 교체할거라면 자전거에 크랭크에 달려 있는상태에서 미리 페달을 분해하고 크랭크를 분리하느것이 편리합니다.



자전거 페달 조립 장착 및 분해 교체 방법

자전거 페달 조립 장착 및 분해 교체 방법 기존에 활동하던 팀에서 기존 팀 멤버와 만나 인스타에 올렸다는 것으로 이미지 실추를 했다는 이유로 팀을 탈퇴했습니다. 시간이 지난 지금도 황

jab-guyver.co.kr

페달을 분해했다면 자전거 크랭크 분리합니다.

자전거 크랭크 분리 준비물

  • 육각렌치
  • 더스크캡 리무버

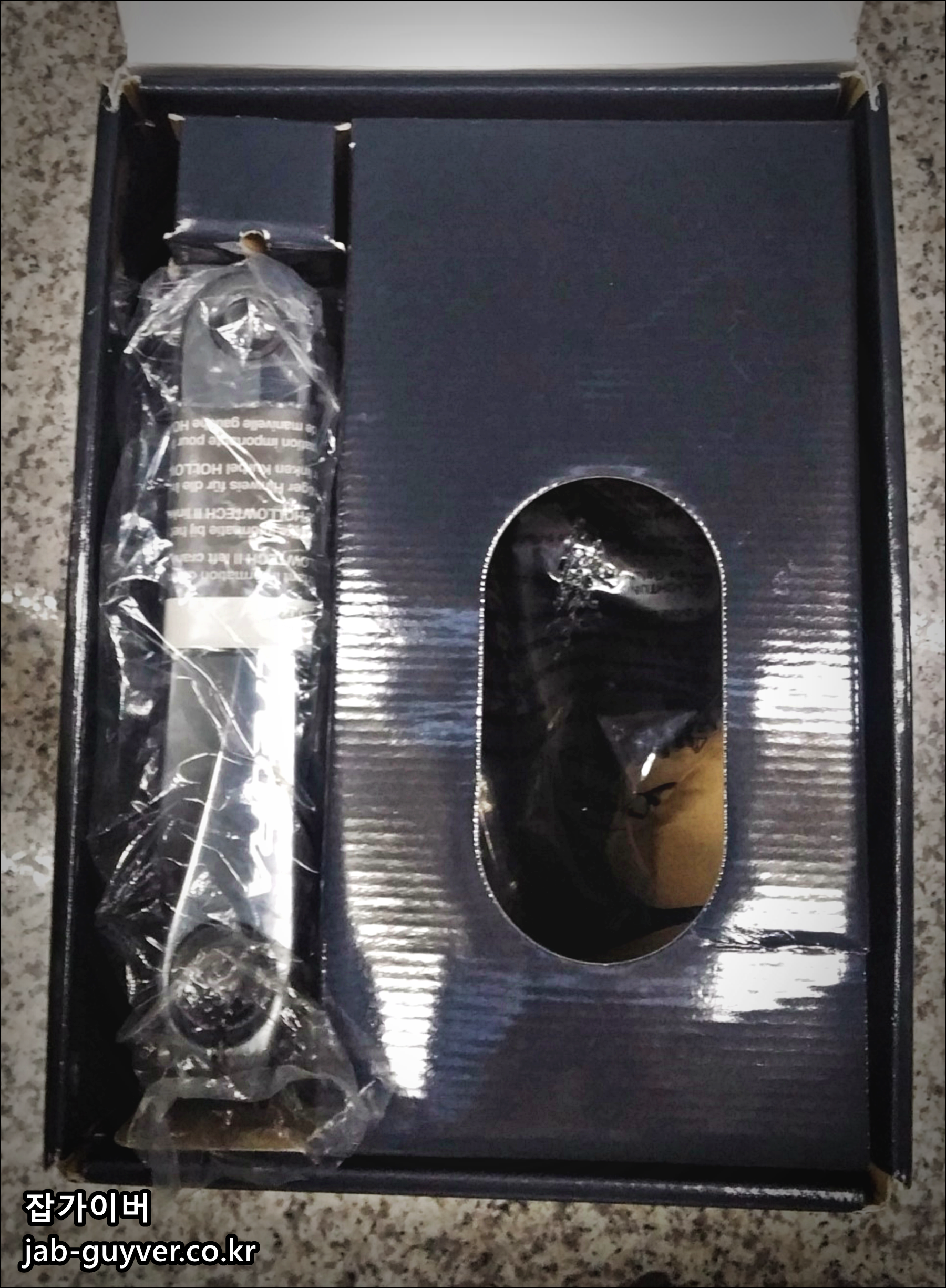

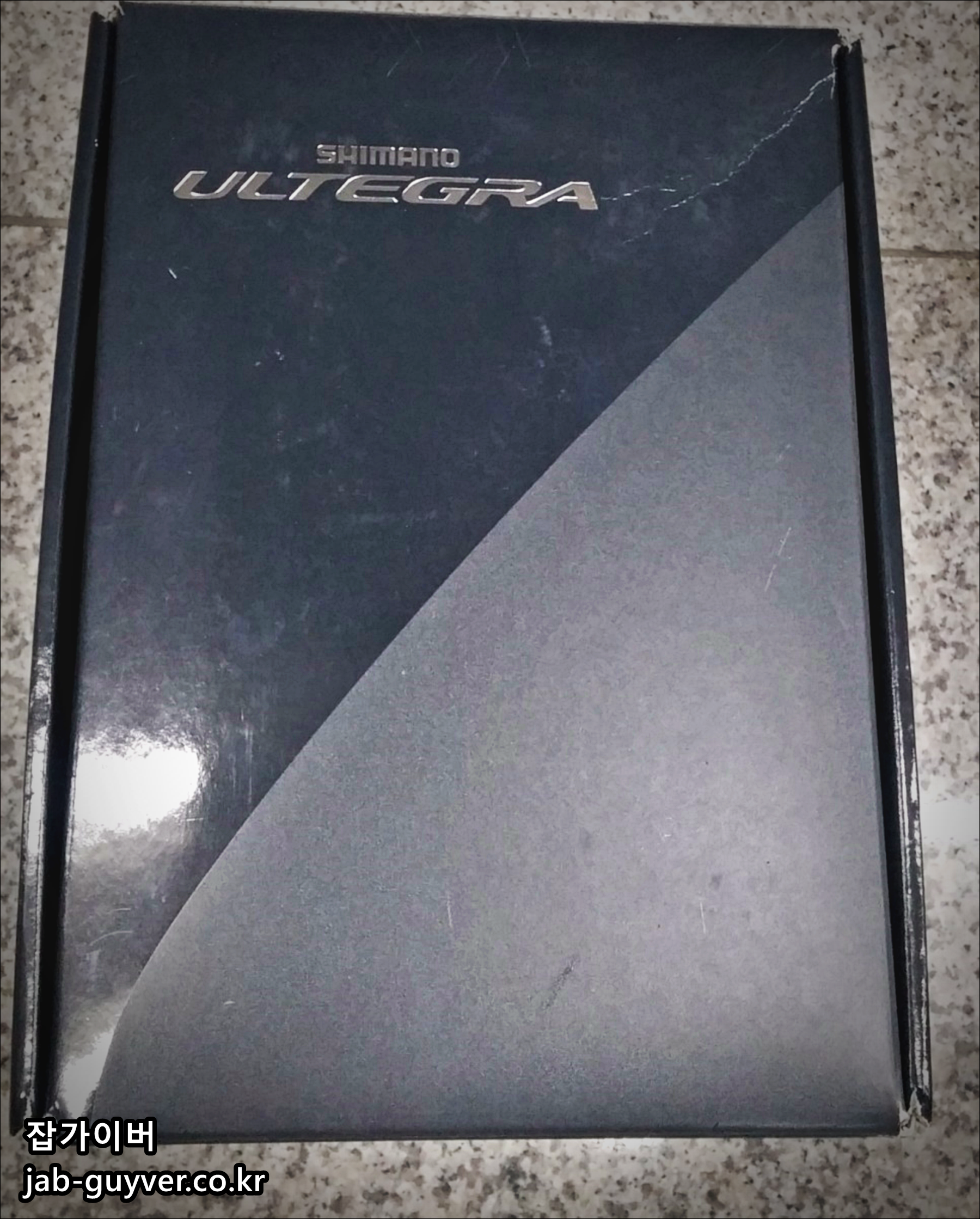

우선 장착하고자 하는 자전거 크랭크로는 시마노에서 출시한 울테그라 크랭크로 듀라에이스나 105급,클라리스,소라,티아그라등 크게 다르지 않습니다.

자전거 크랭크 분해 공구는 위 링크로 구입가능하니 제품명 확인하세요

자전거 크랭크 분리 분해방법

초기에 장착된 자전거 크랭크는 기본으로 많이 장착되는 시마노 FC RS500 크랭크로서 상급 크랭크와 분해방법이 다르지 않습니다.

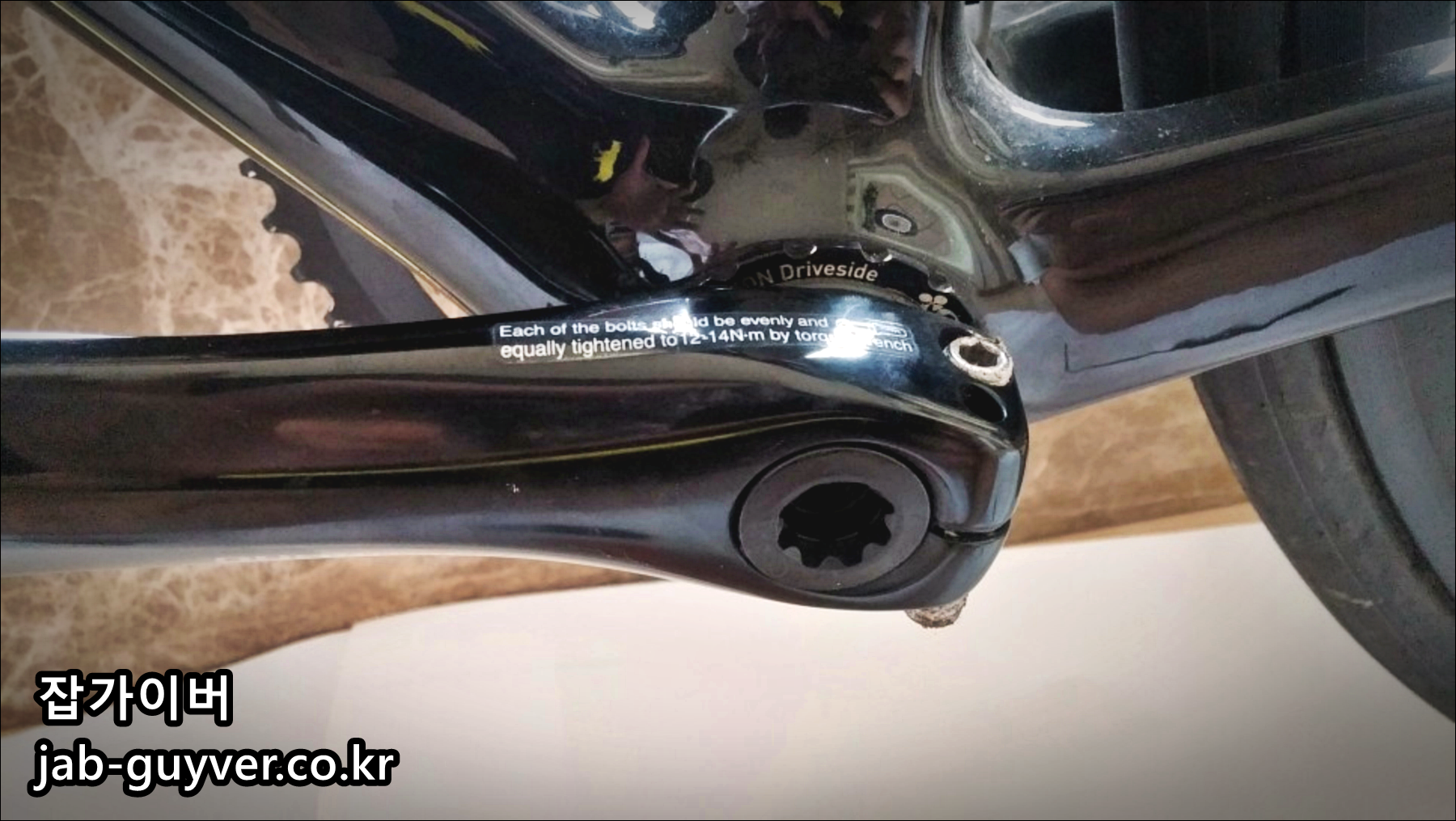

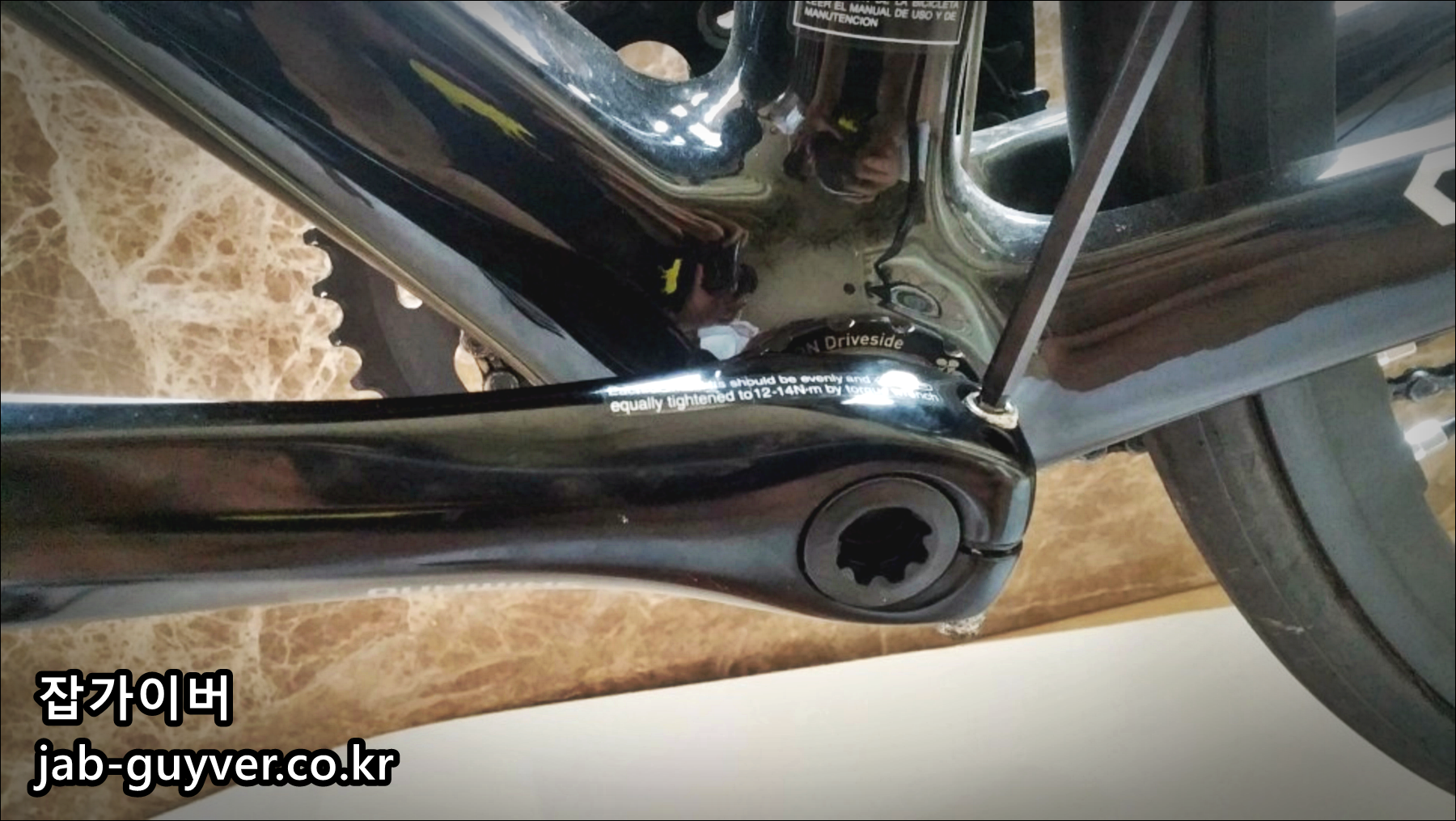

우선 자전거 크랭크의 반대쪽 논드라이브에 있는 볼트를 육각렌치를 이용해 돌려풀어줍니다.

Crank Arm Fixing Bolt - Dustcap Remover

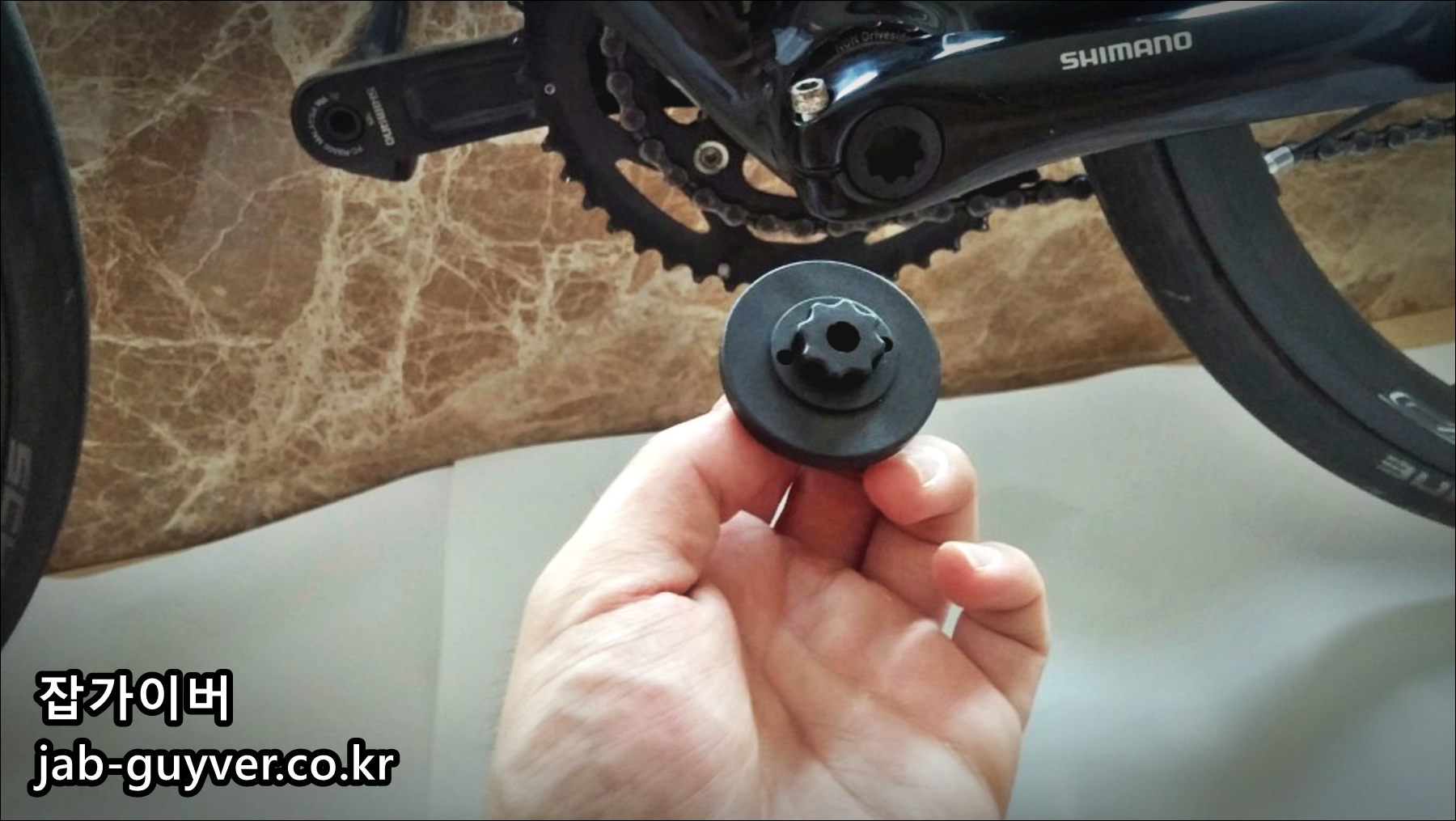

그리고 크랭크 암 픽싱 볼트 "Crank Arm Fixing Bolt"를 해제하기 위해서 이렇게 생긴 리무버가 필요합니다.

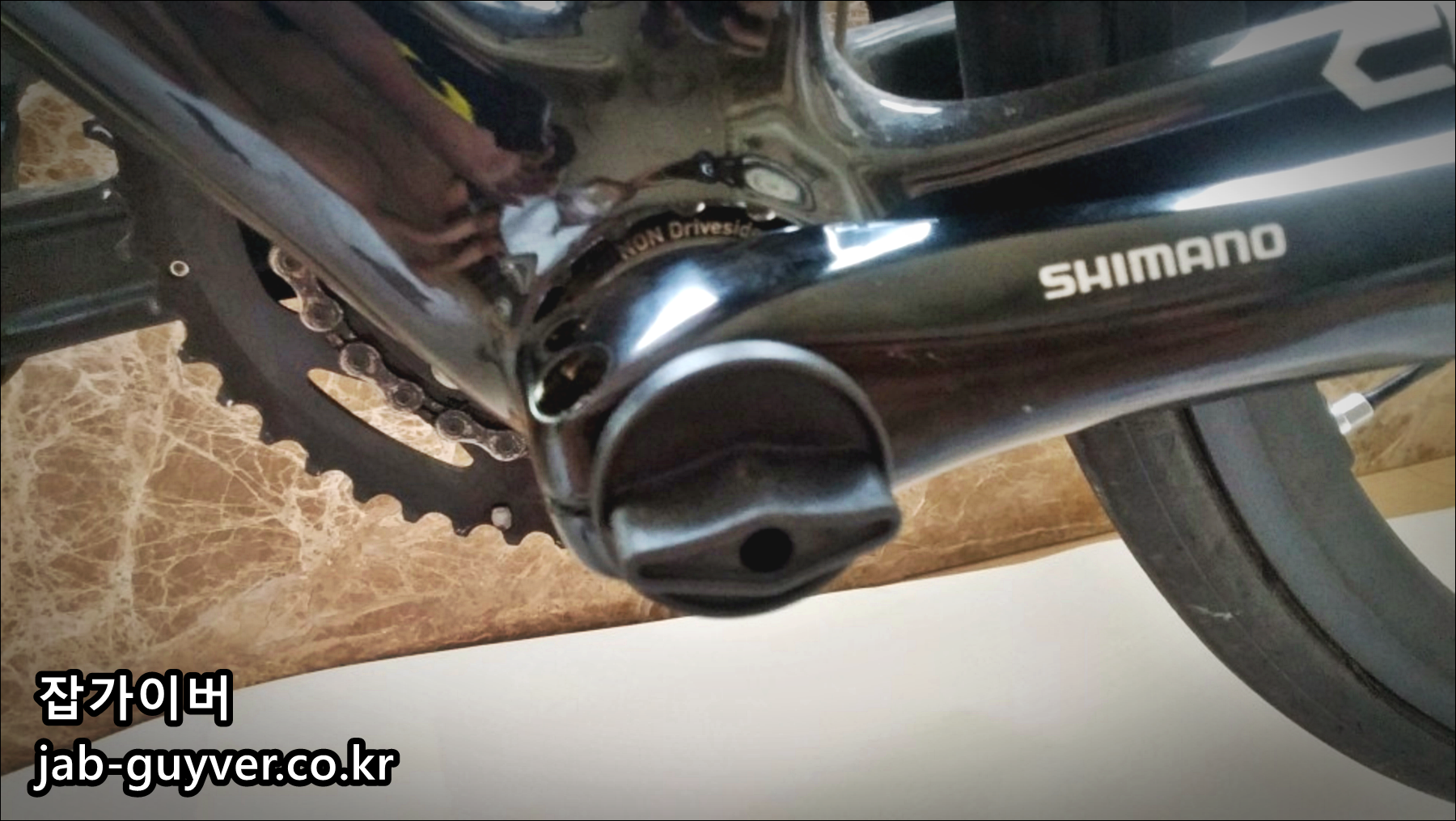

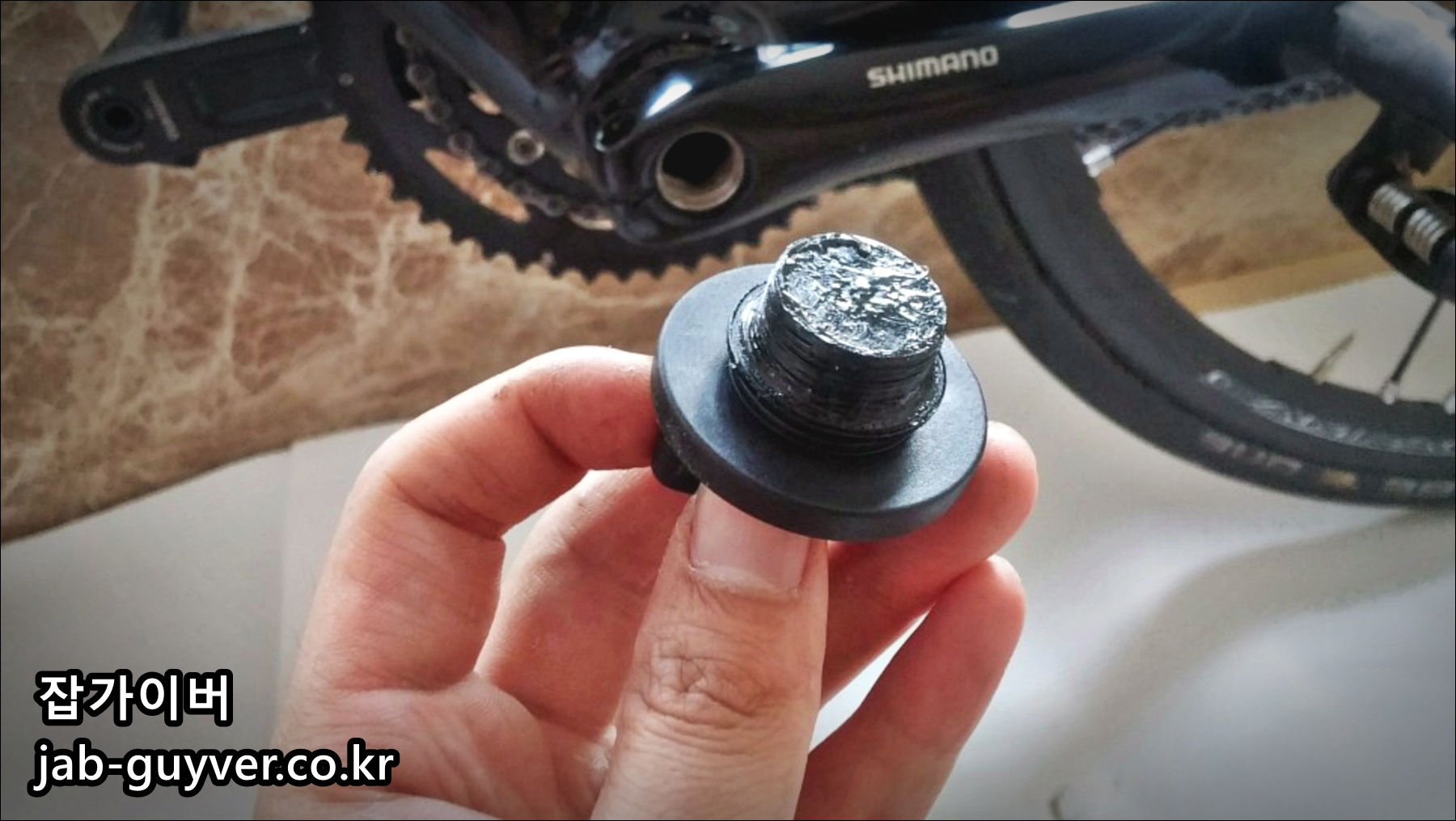

해당 리무버를 크랭크 고정볼트안에 넣어줍니다.

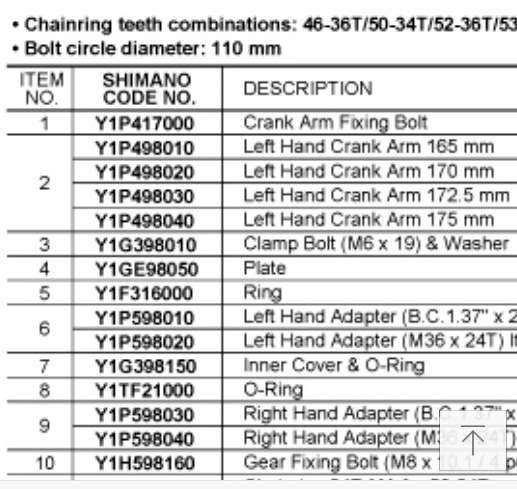

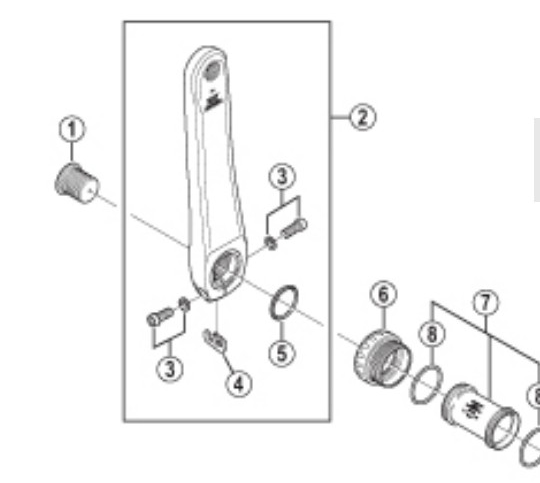

시마노 가이드북에서도 보면 1번에 있는 크랭크 암을 분리해야합니다.

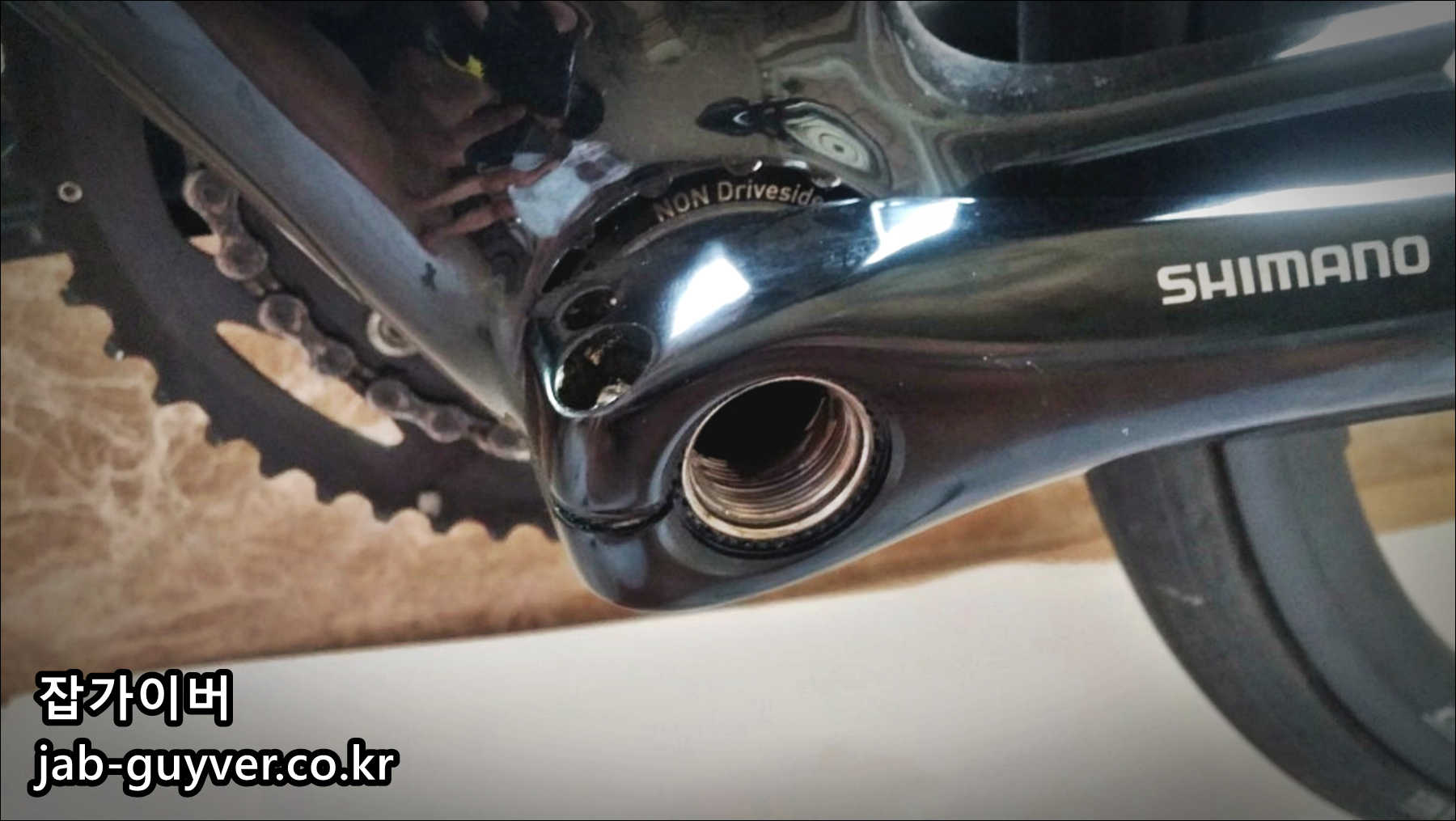

그리고 돌려주면 크랭크 암 불리가 완료됩니다.



자전거 정비 공구 IRONARM PROFESSIONAL TOOL KIT

자전거 정비 공구 IRONARM PROFESSIONAL TOOL KIT 저번주 목요일에 구매한 IR...

blog.naver.com

해당공구는 아이언암 자전거공구로 "IRONARM PROFESSIONAL TOOL KIT"구입 시 함께 들어있습니다.

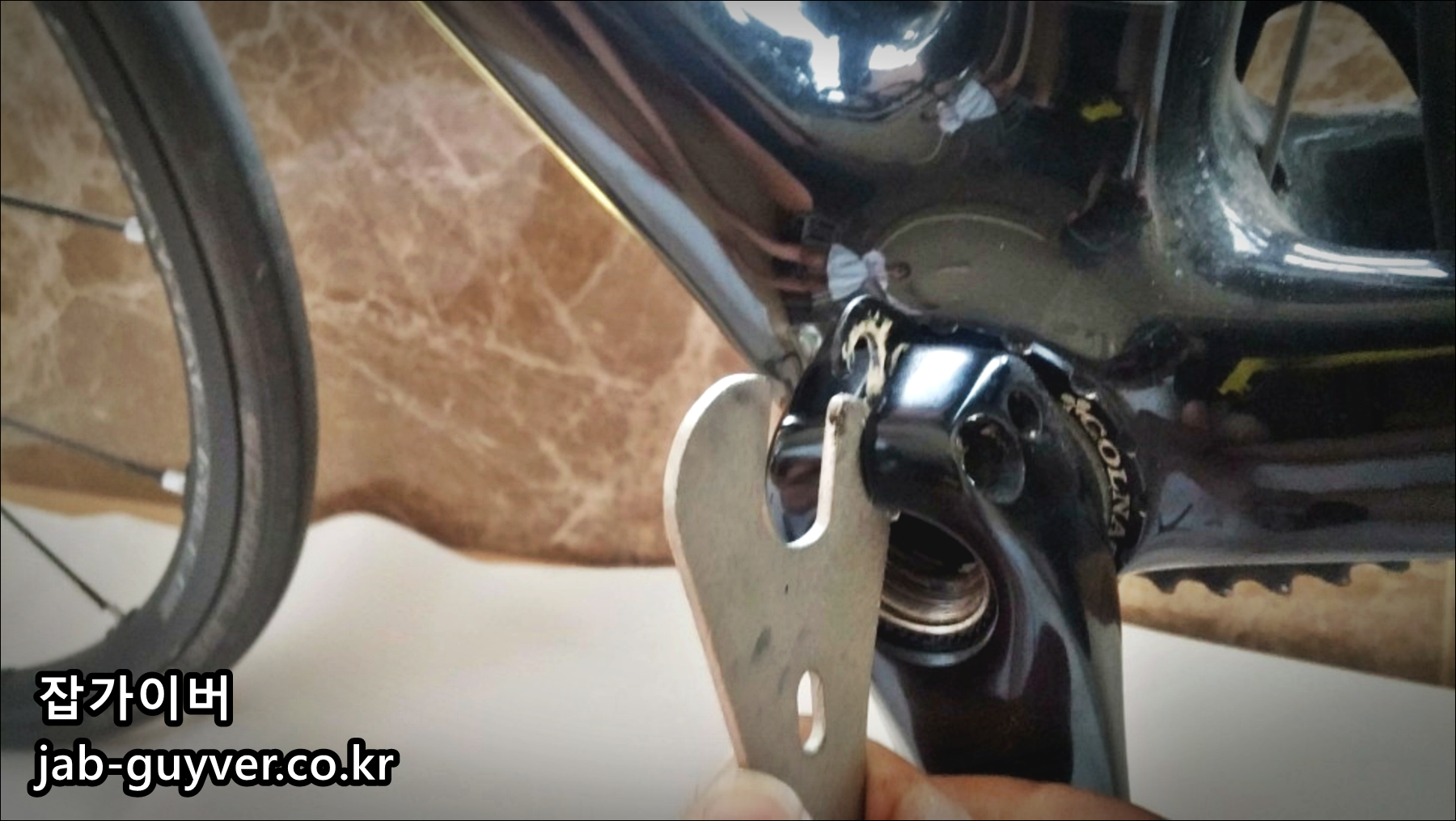

그리고 얇은 스패너가 있다면 크랭크 암 사이를 눌러 플레이트를 제거합니다.

위에 있는 설명서에서 4번항목인 "Plate"를 의미합니다.

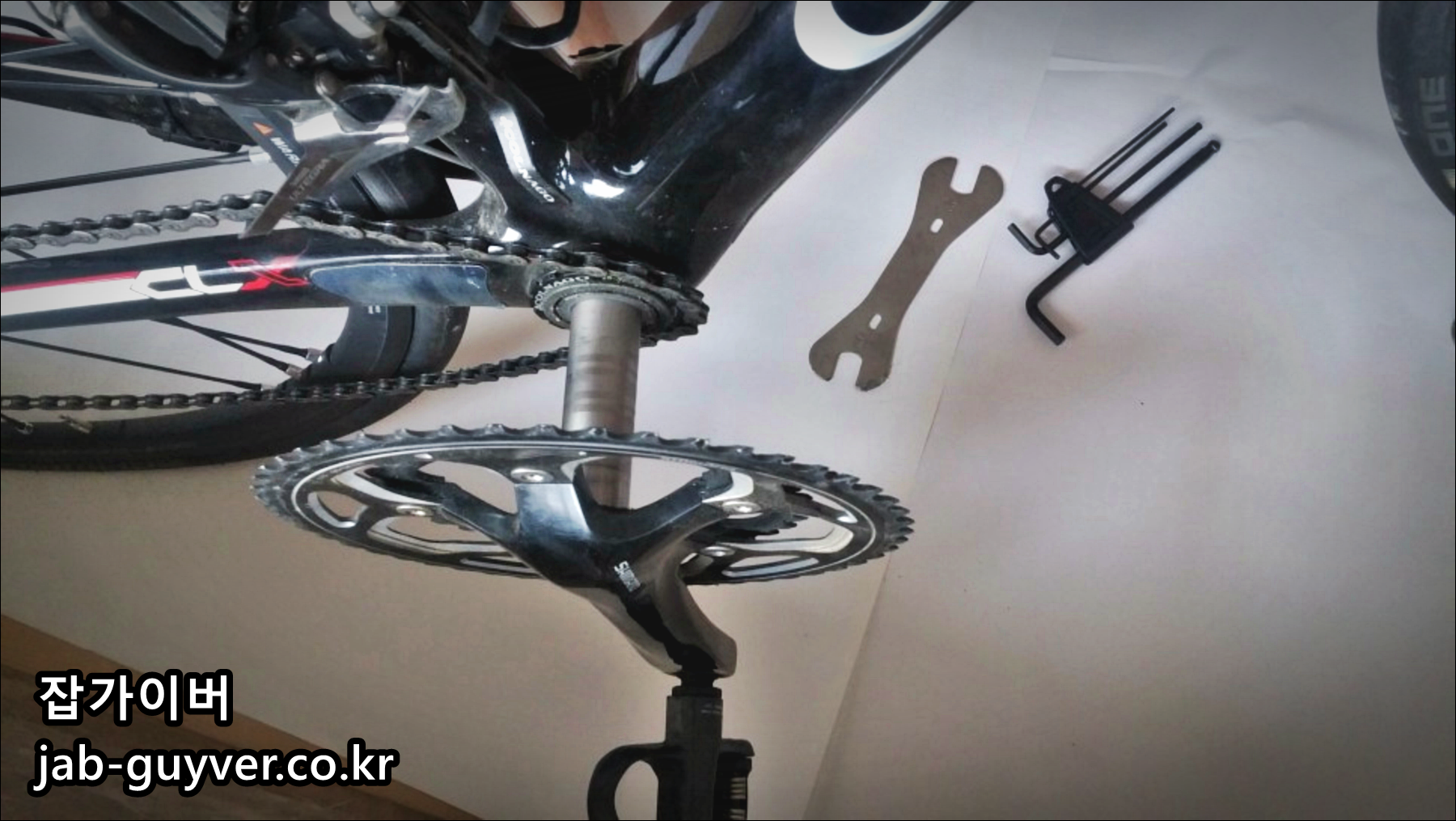

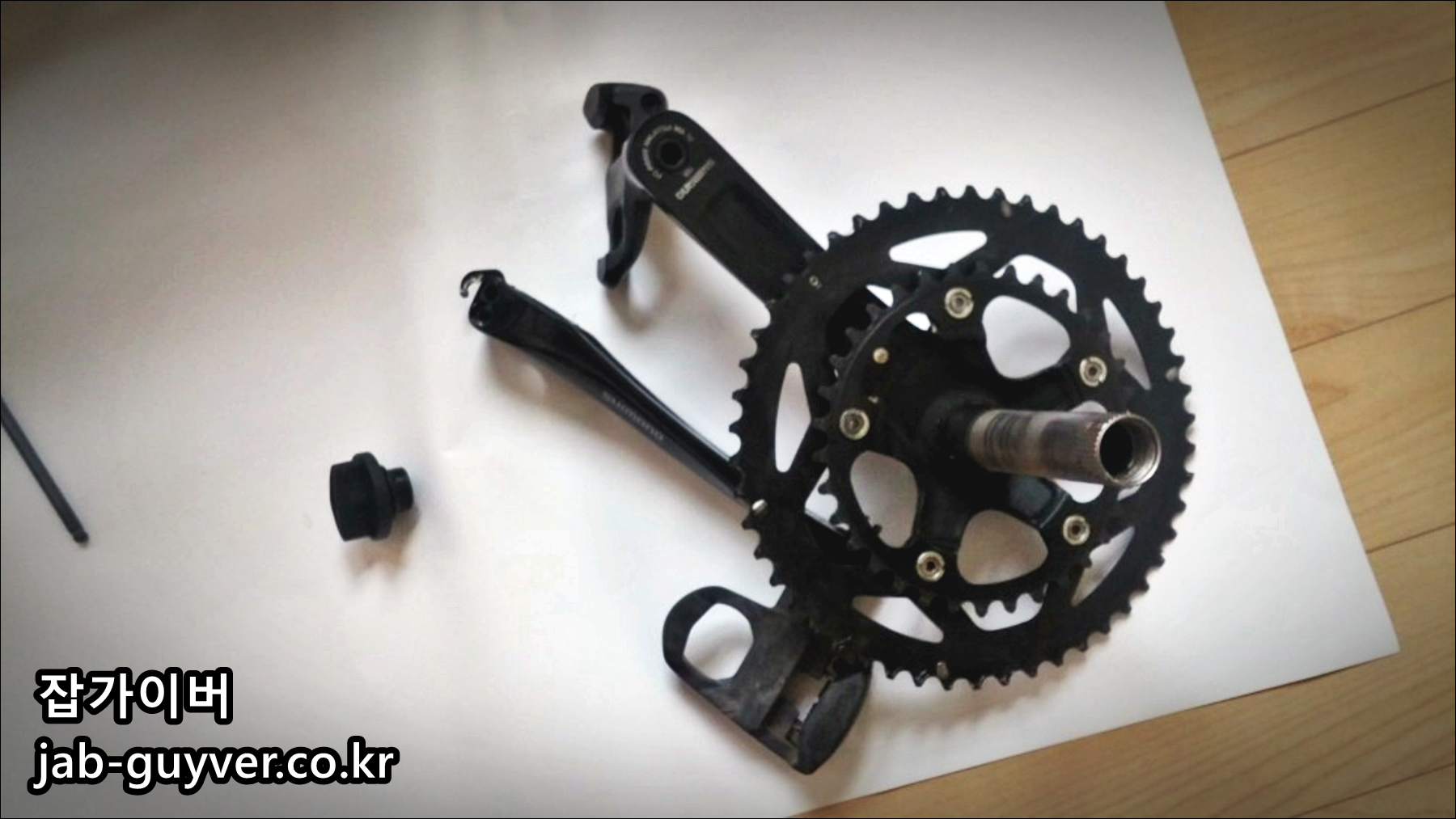

그럼 간단하게 자전거 크랭크 분해가 완료됩니다.

시마노 울테그라 크랭크 조립

이후 자전거 크랭크를 조립하느것은 역순입니다.

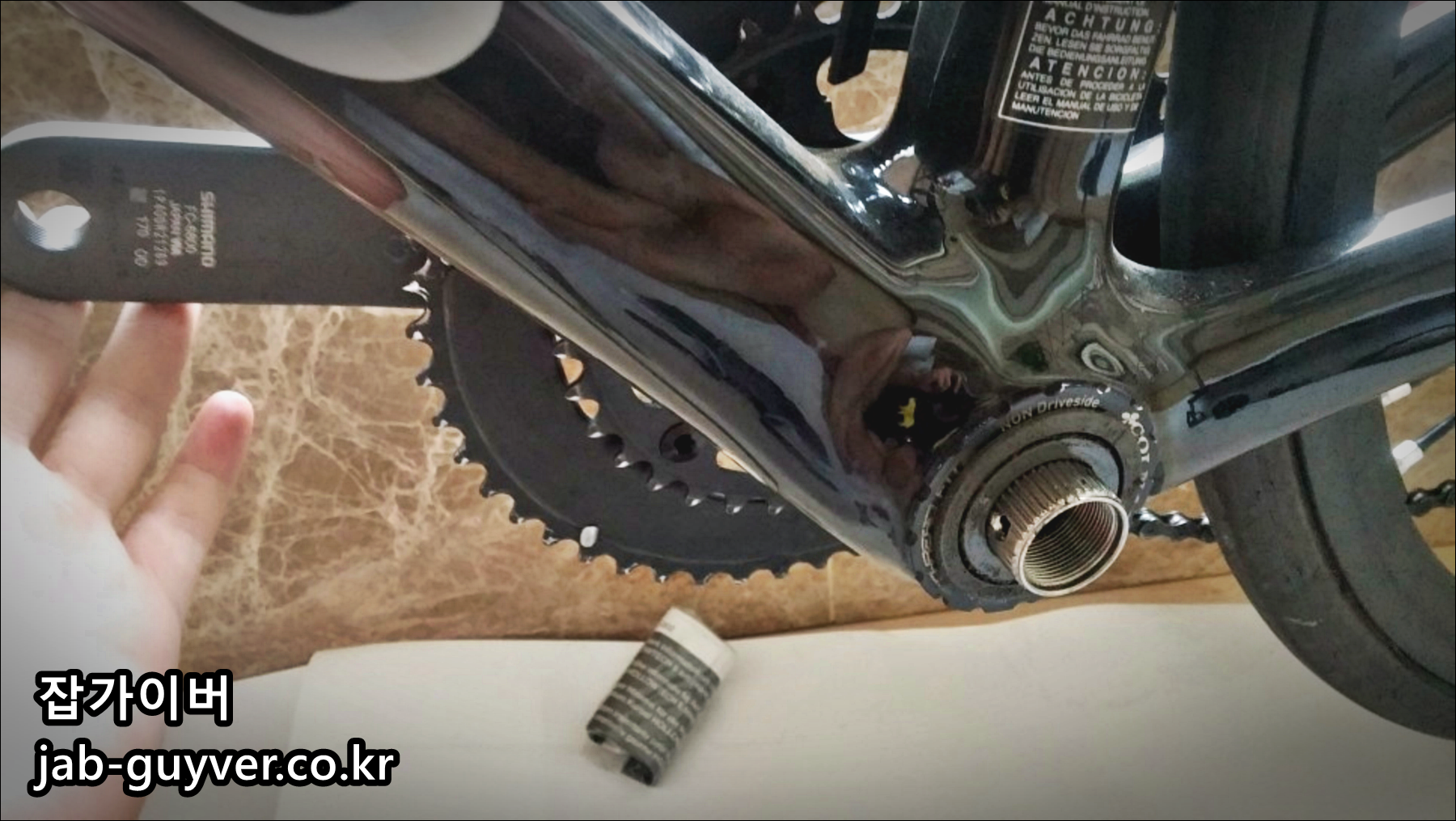

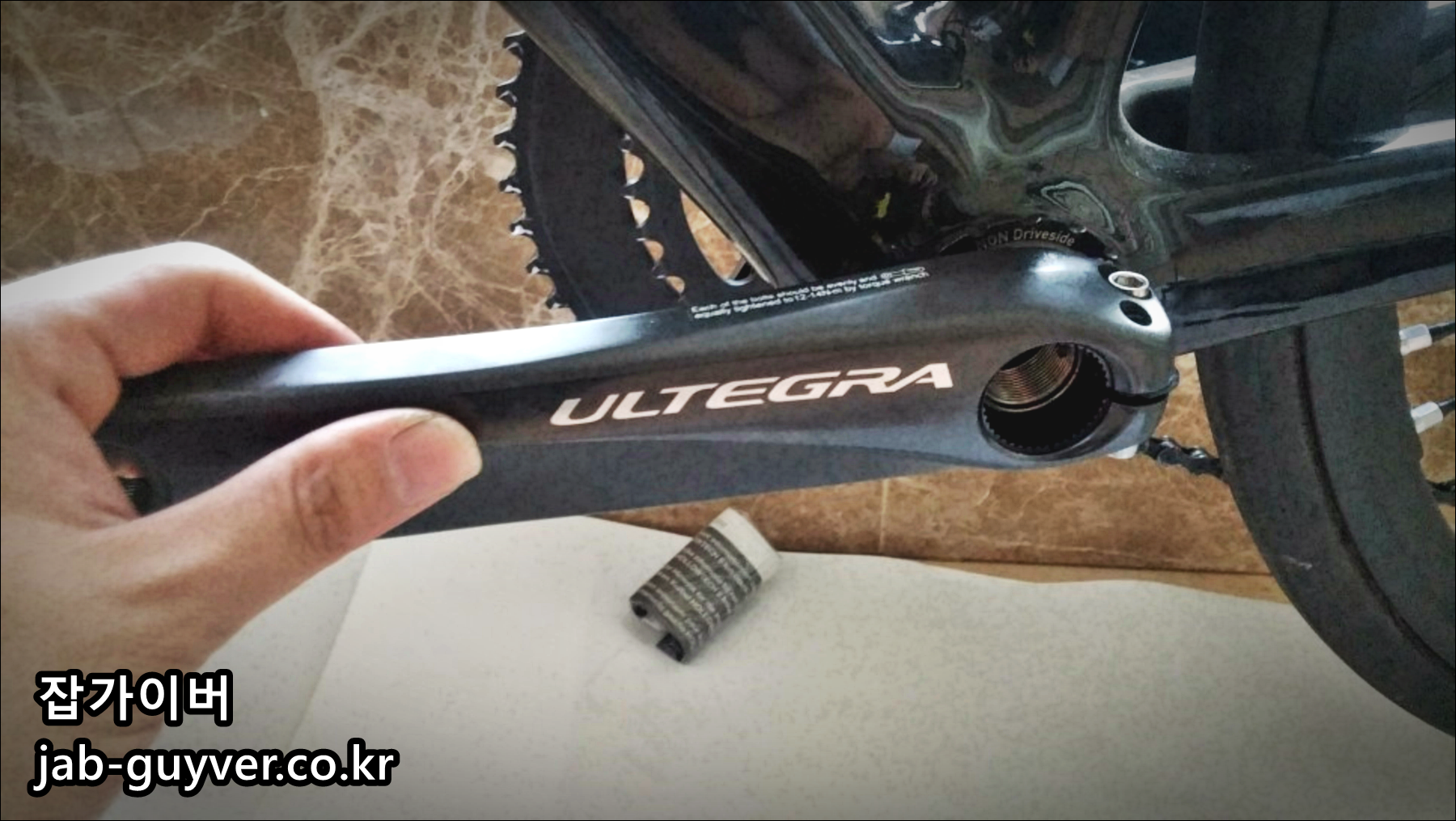

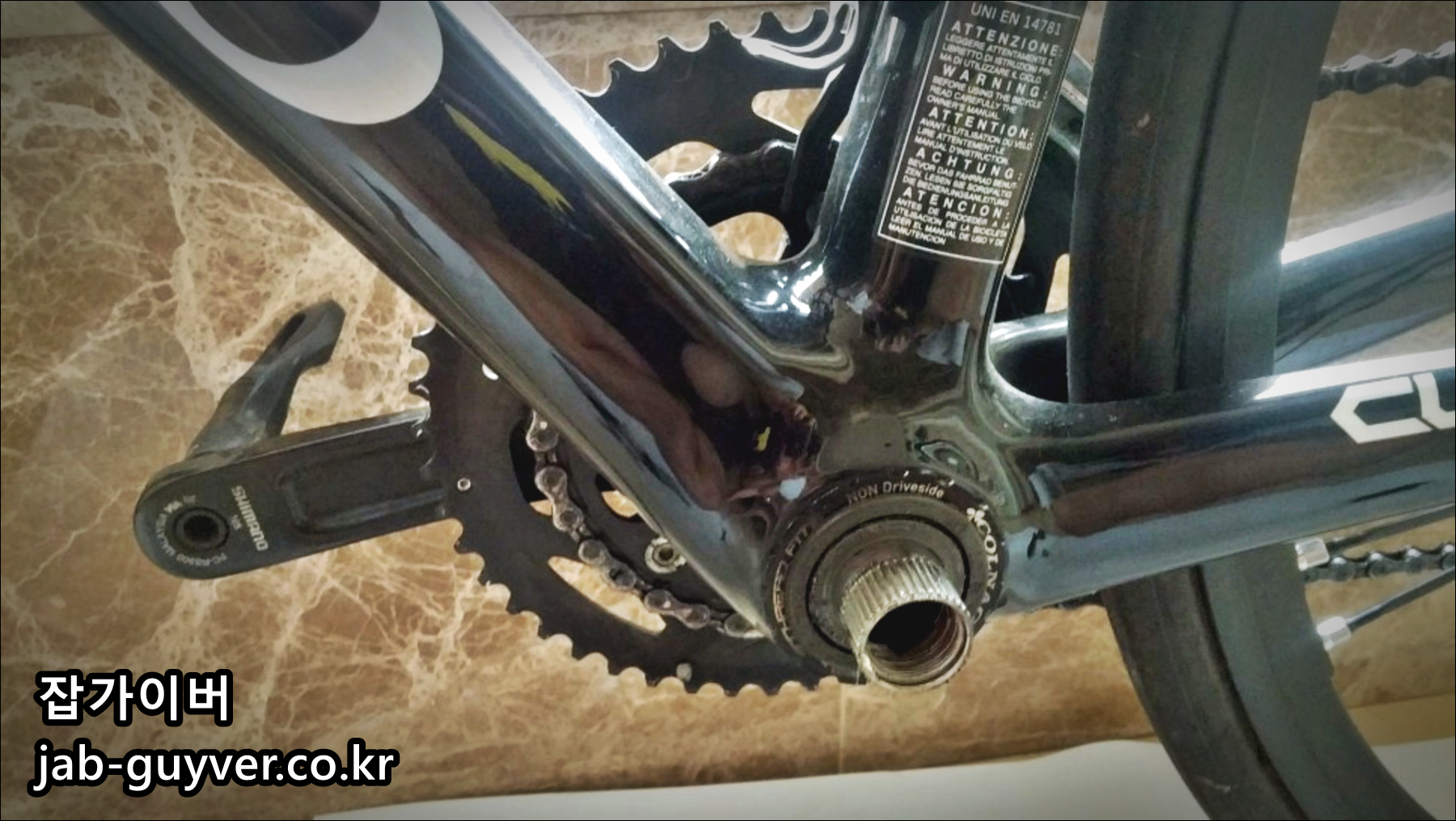

크랭크를 자전거 비비 "BB쉘"에 넣고 논드라이브 쪽 크랭크 암을 껴줍니다.

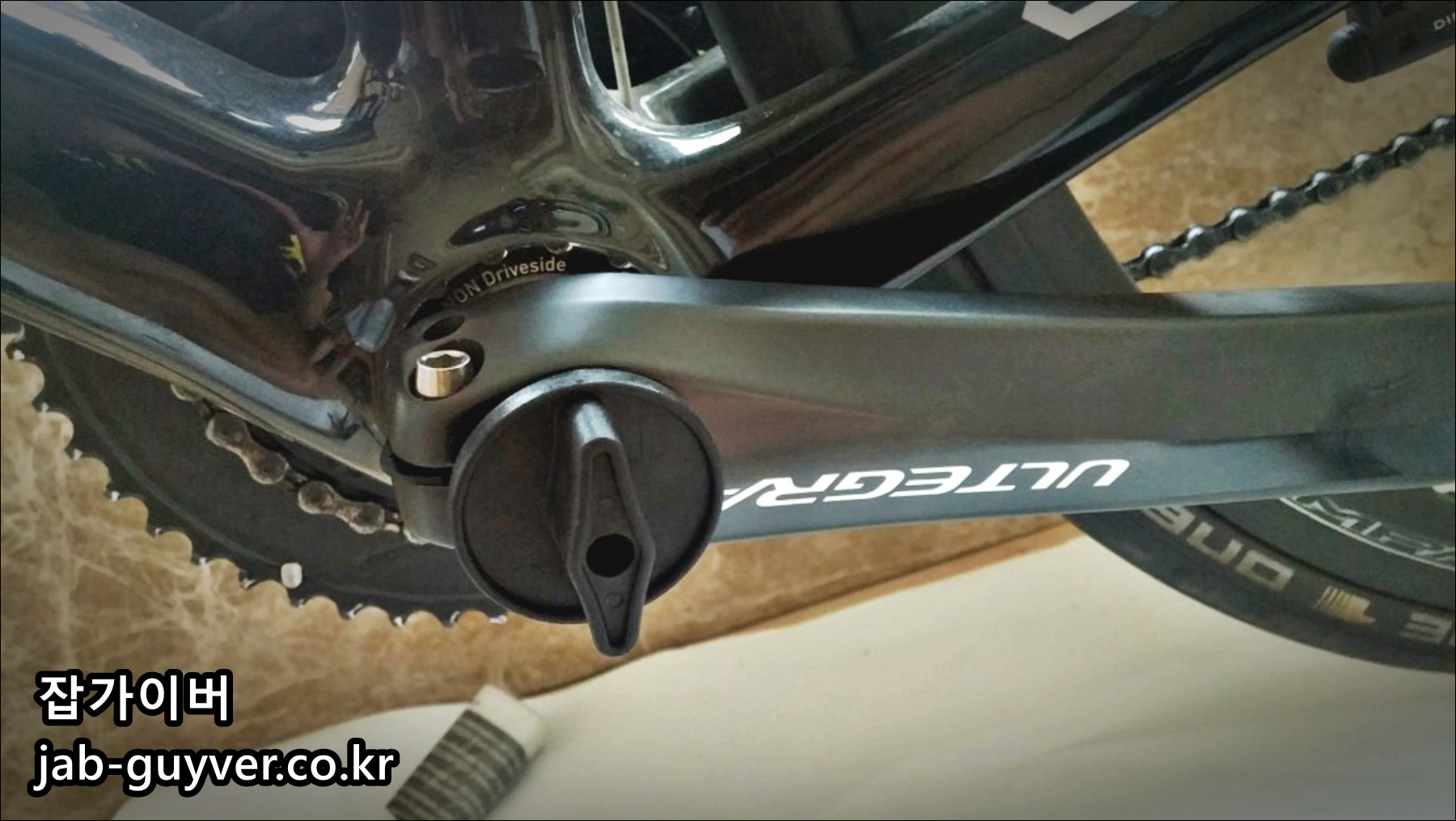

더스크캡을 조립해줍니다.

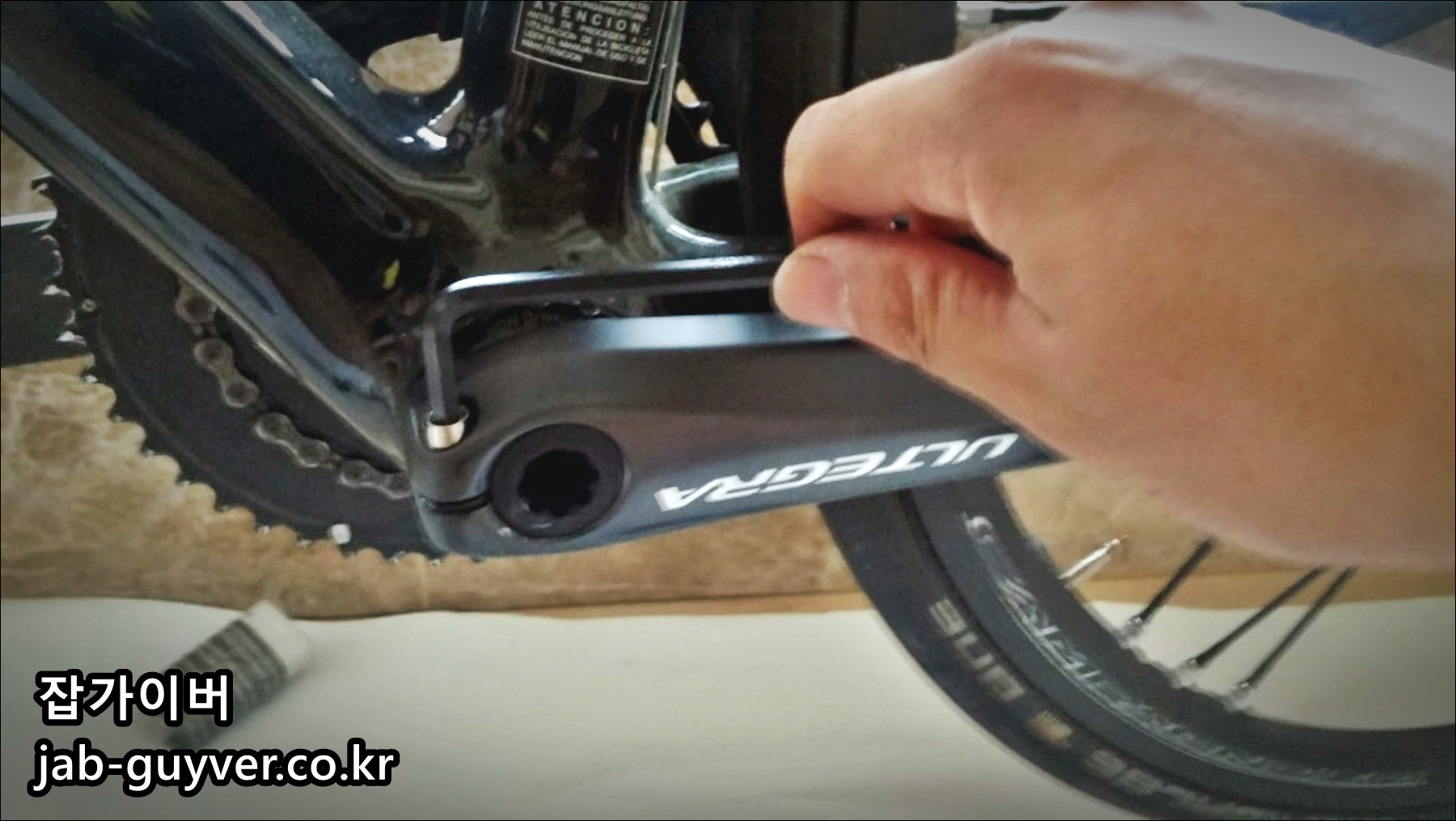

크랭크 볼트를 렌치를 이용해 조립해주면 자전거 크랭크 조립이 완료됩니다.
