UG NX는 지멘스의 하이엔드 3D CAX로서 높은 그래픽카드 성능을 요구하진 않지만 데이터가 큰 설계데이터 및 UG NX가 아닌 STEP이나 IGES 등 이종캐드 데이터를 불러오는데에는 컴퓨터 성능을 높게 필요합니다. 그외에도 그래픽카드는 설계된 데이터를 해석 "Mold Flow, CFD, MoTion Animation" 등등 해석 및 애니메이션 작업을 할 때 높은 그래픽카드 성능을 요구하게 되며 그래픽카드 오버클럭을 통해 어느정도 성능을 향상시킬 수 있습니다.

UG NX 컴퓨터 성능 테스트 최적화 방법 - Dcre Yellow

그런데 간혹 설계 중 직선 커브 및 블랜드 r값등일 깨져 보이는 경우가 있다면 NX의 시각효과를 변경해줄 필요가 있습니다.

NX 어셈블러리 파일열기 최적화

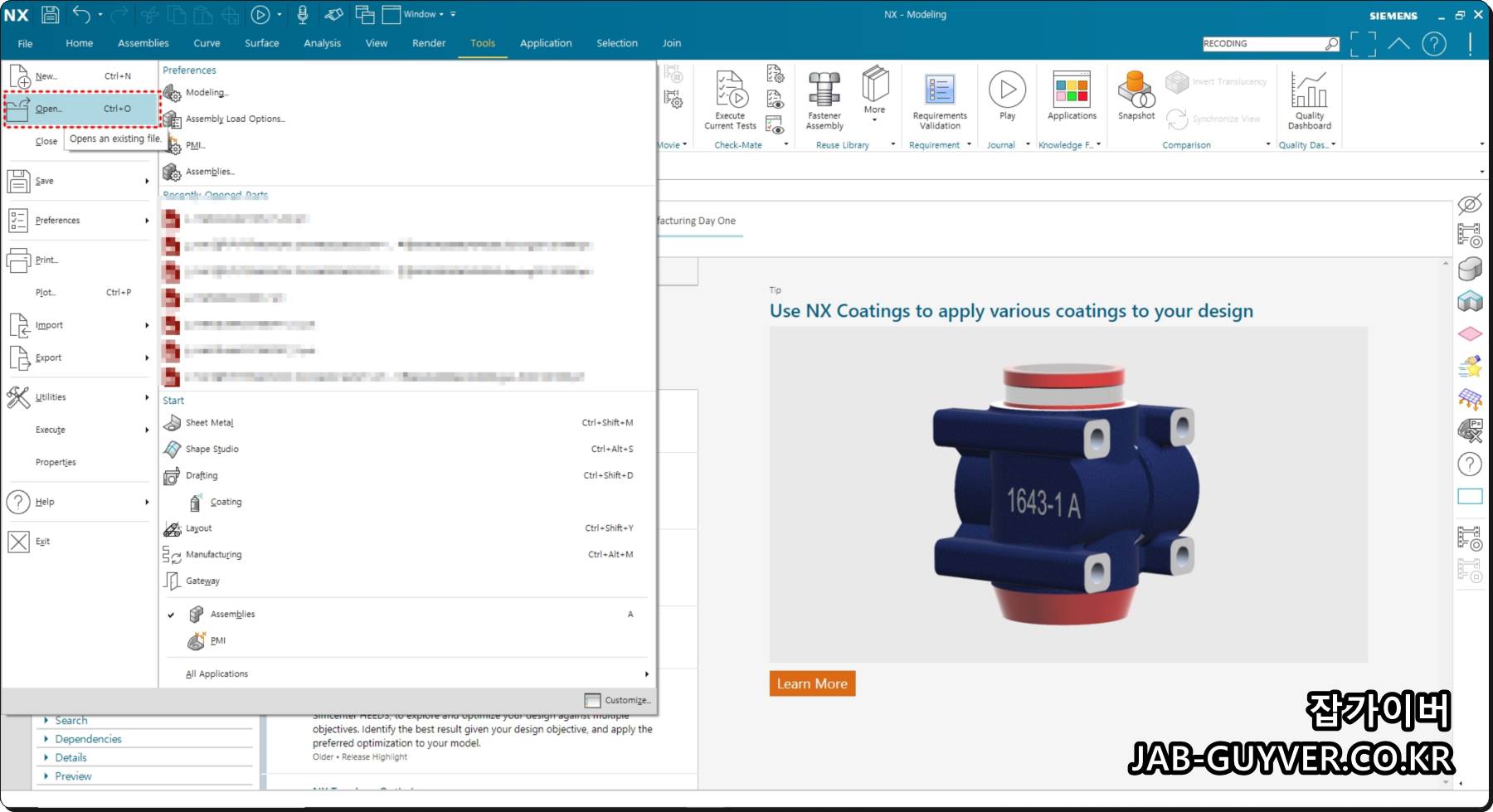

기본적으로 NX를  통해 파일을 불러올때 버벅거림을 방지하기 위해서는 파일열기 옵션을 설정해줍니다.

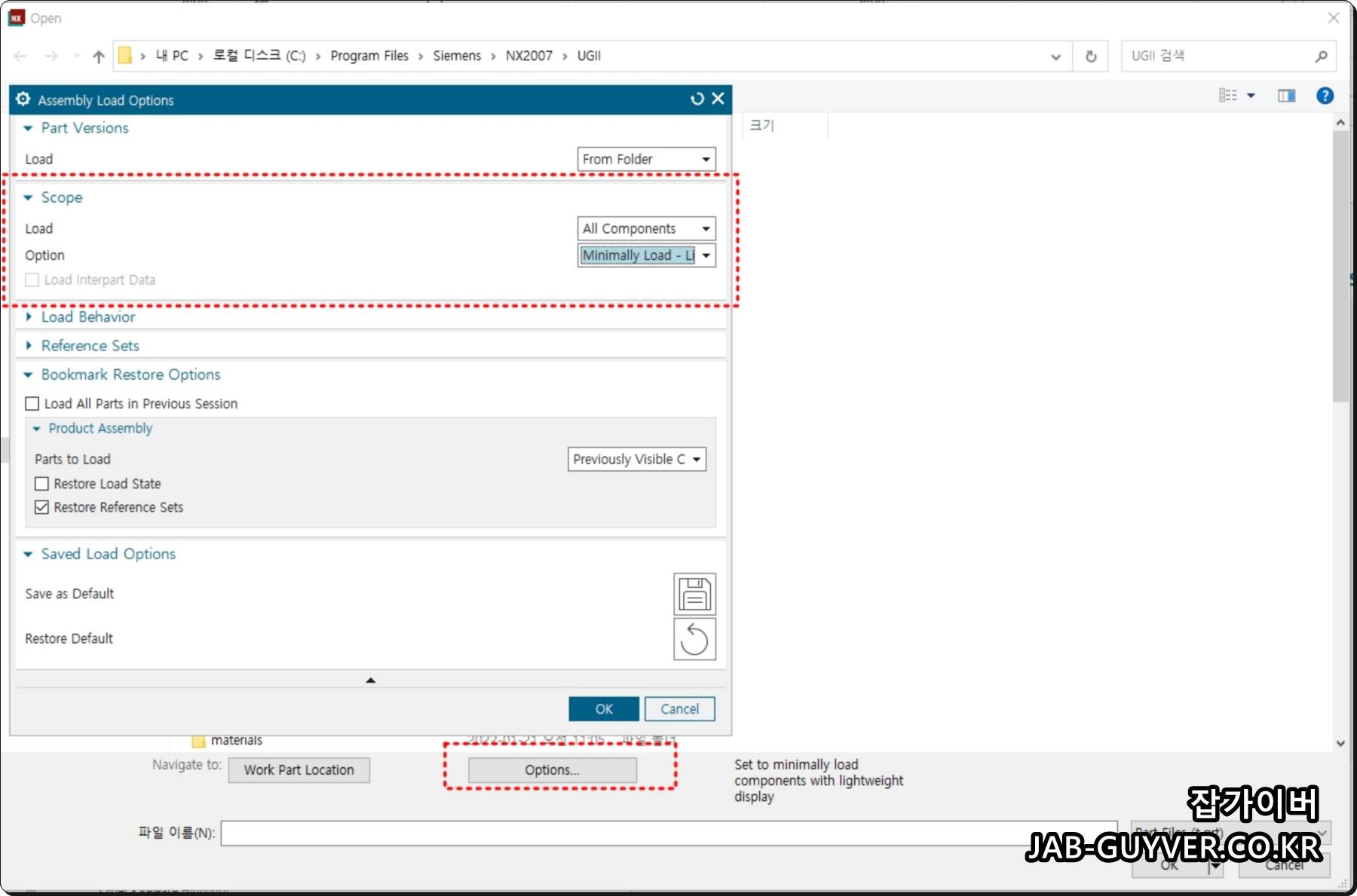

SIMENSE NX - Assembly Load Options Optimize

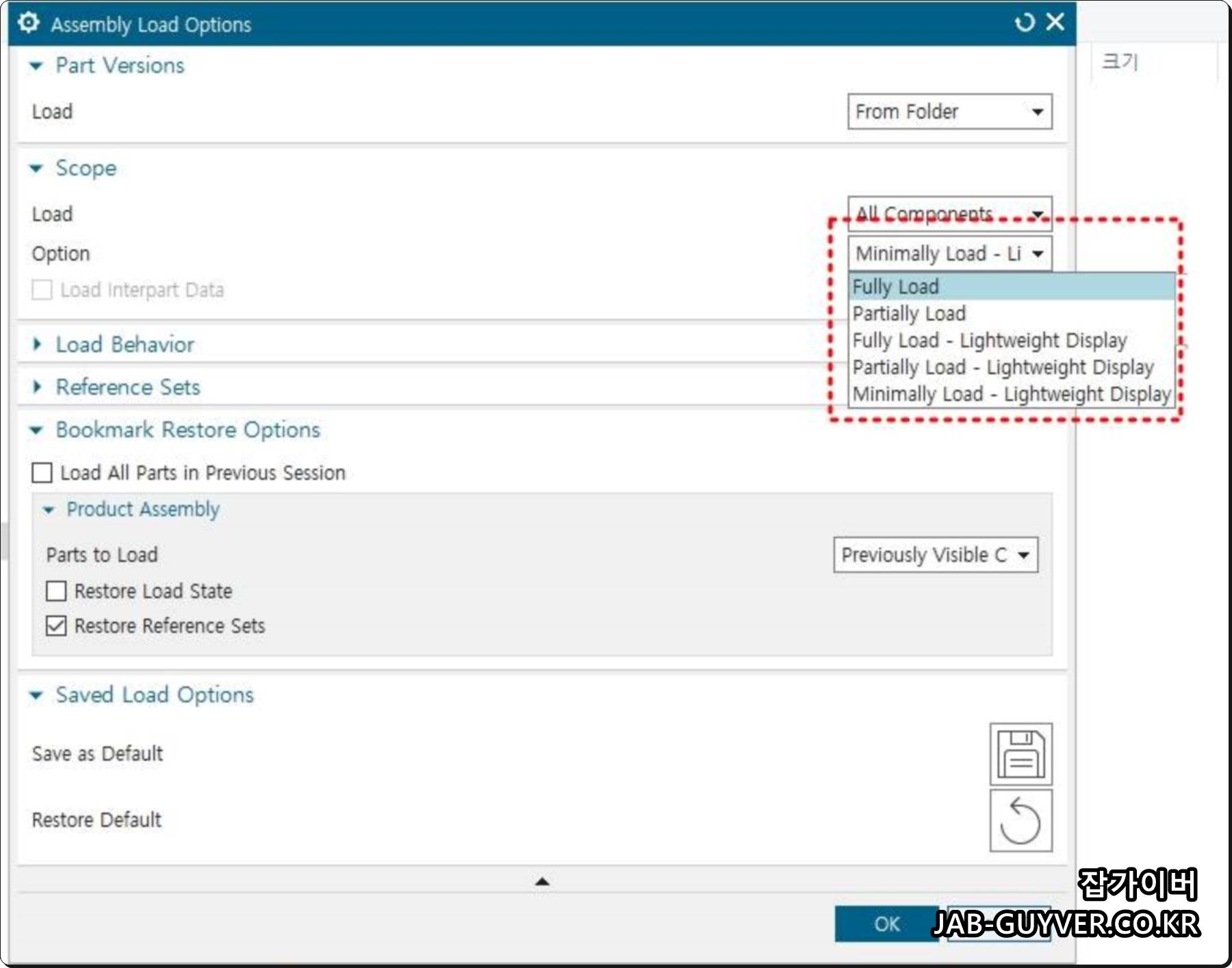

어셈블러리 데이터를 불러올때 로드옵션을 설정합니다.

기본적으로 부품갯수가  많은 Assy 데이터는 Fully Load 보다는 부분로드나 최소로드로 가벼운 데이터와 중요한 데이터 (외관 데이터)위주로 데이터를 불러옵니다.

NX 그래픽설정 - Visualization

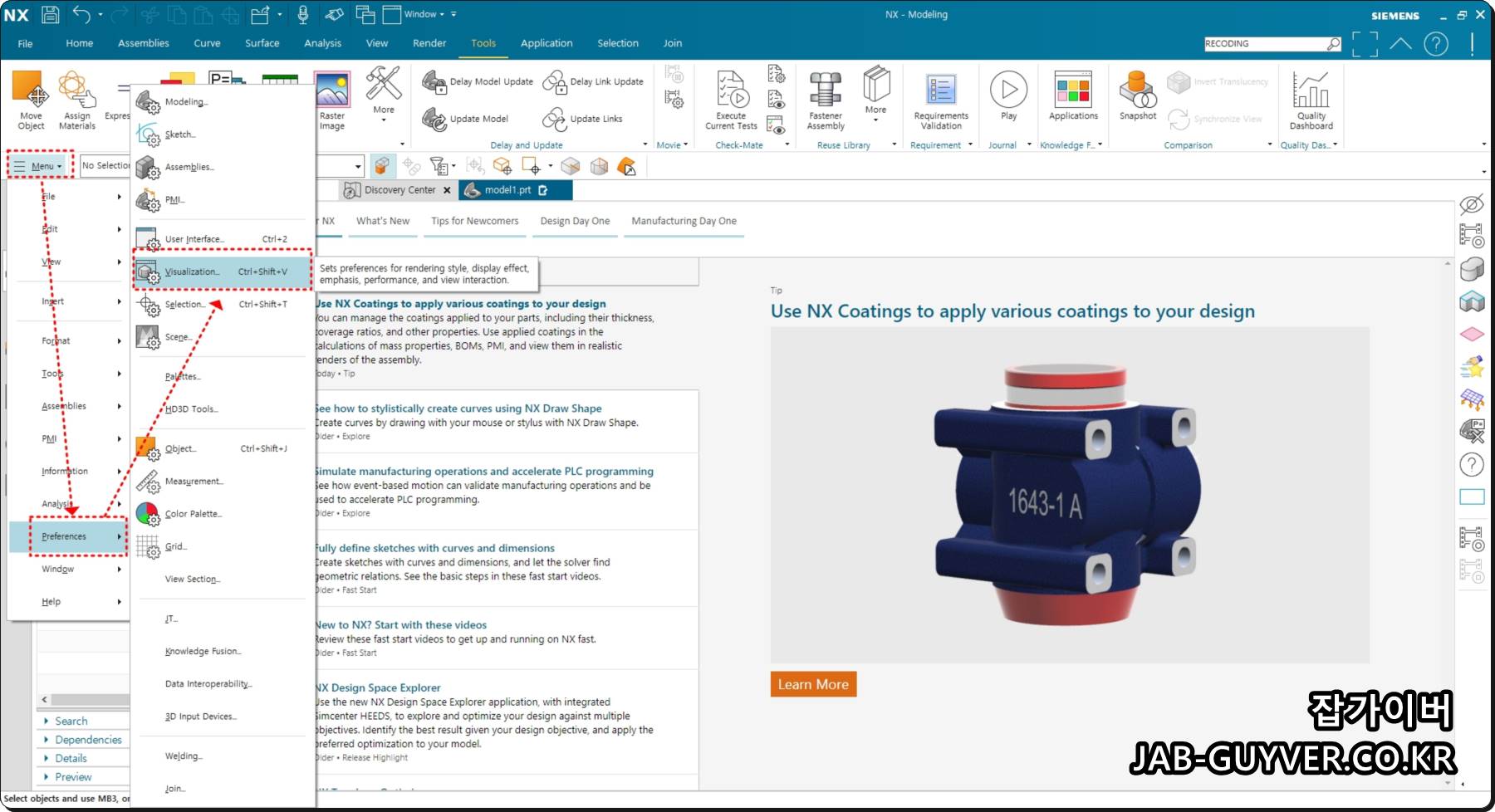

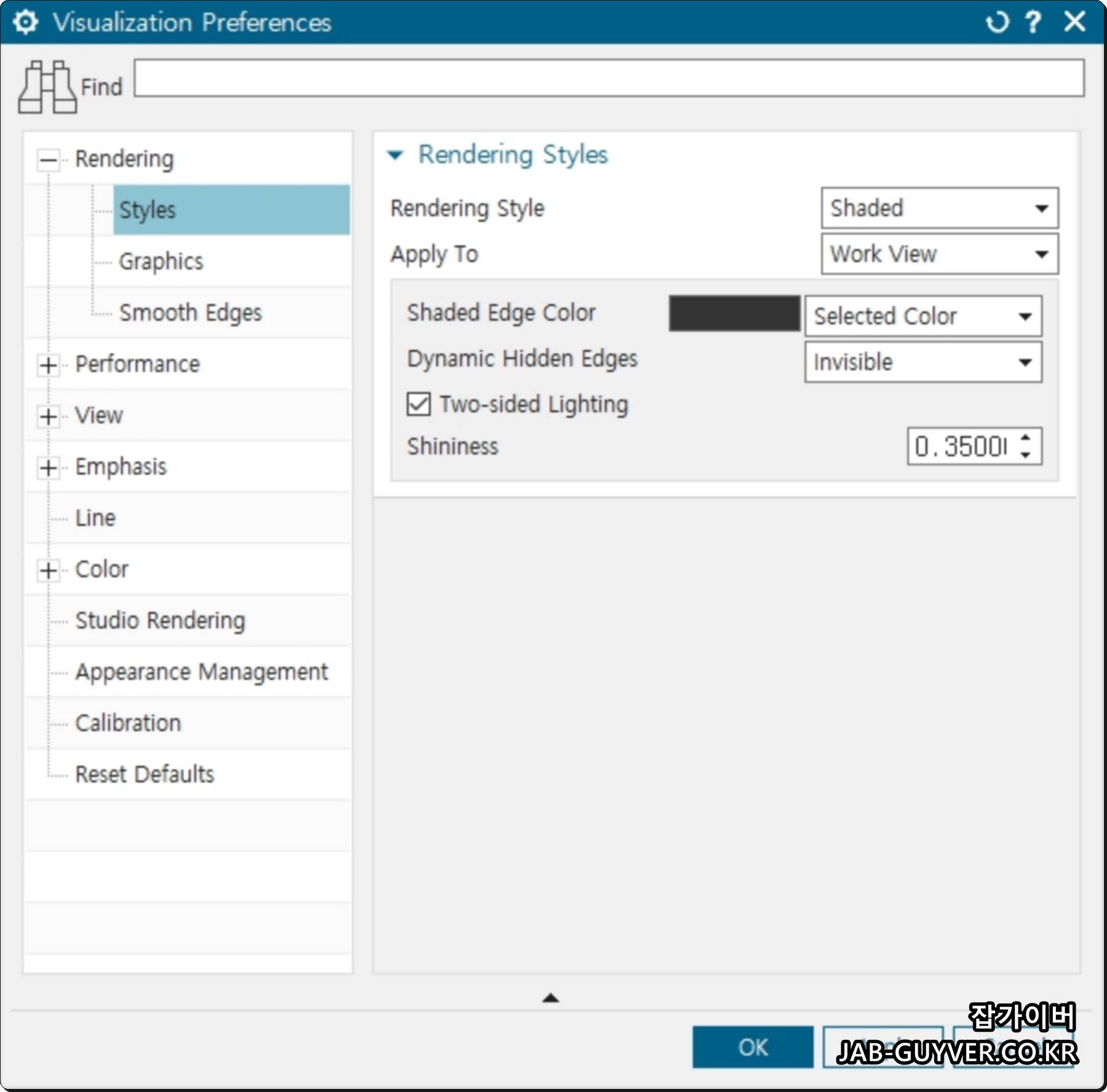

다음은 Ctrl + V를  눌러 Visualization Preferences를 실행합니다.

Visualization Preferences

여기서 UG NX의 그래픽설정이 가능합니다.

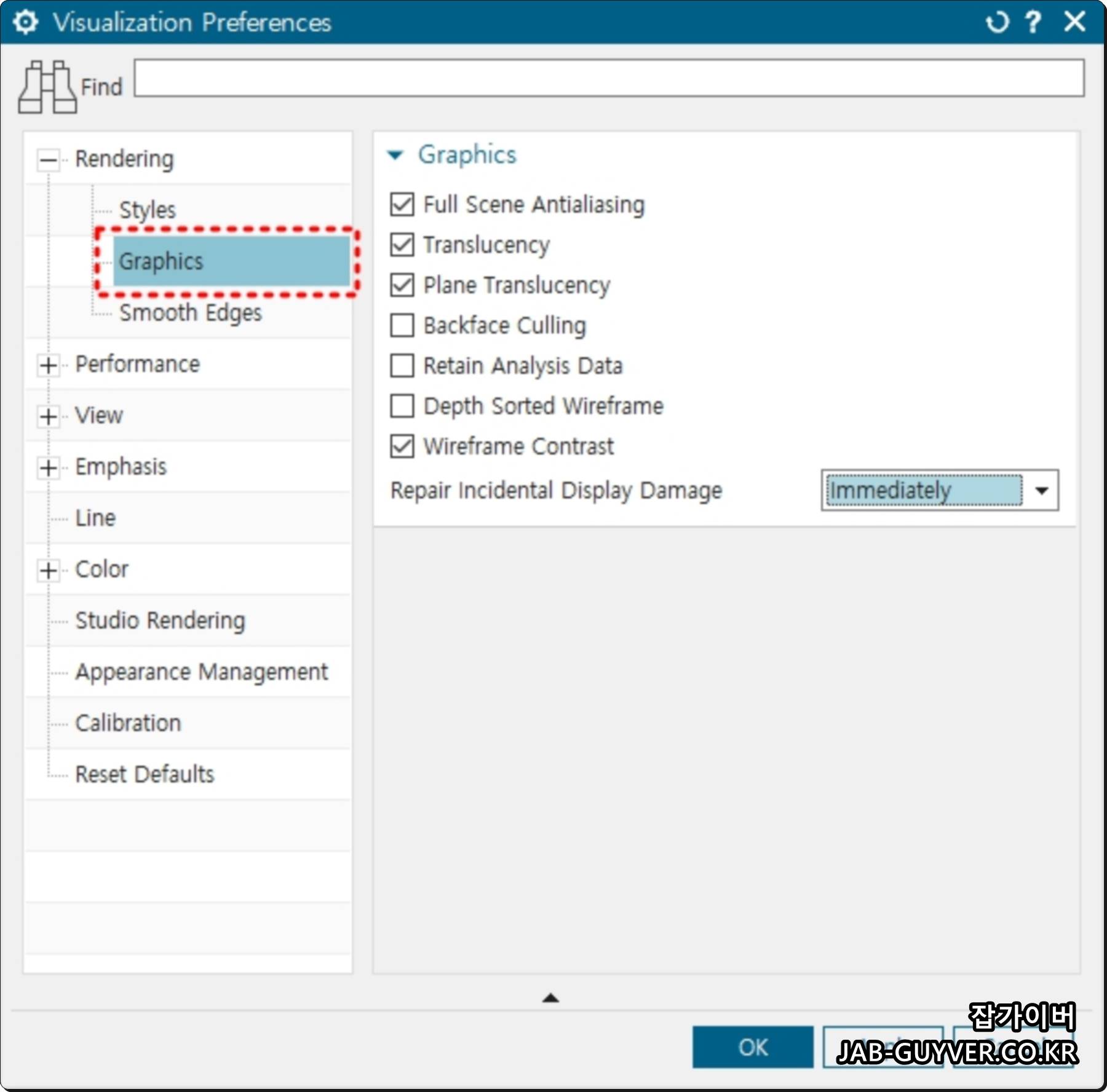

시각화 환경설정 - Graphics Setting

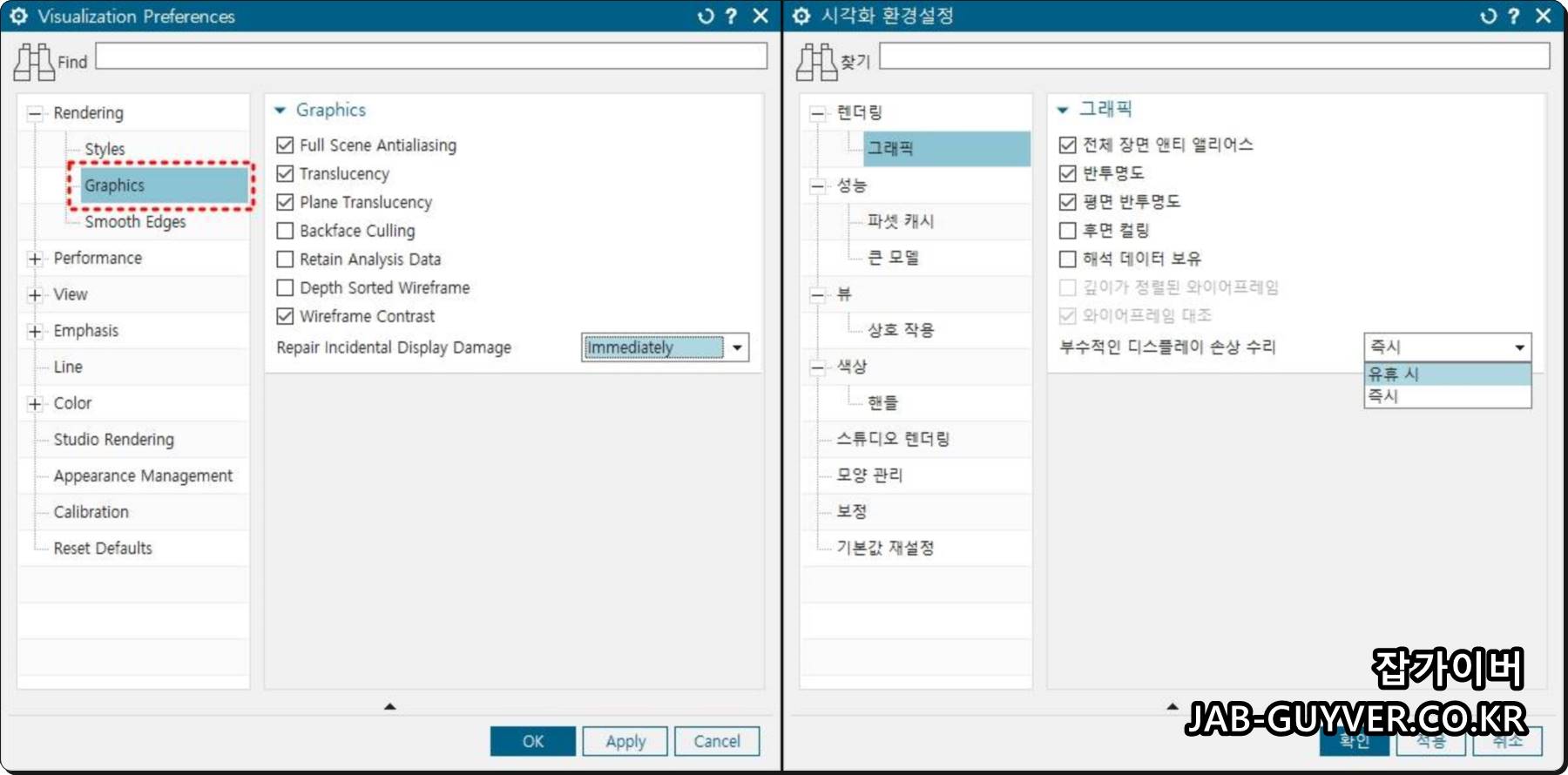

그래픽설정을 살펴보면 디스플레이 손상수리를 즉시 및 유후  2가지 설정이 가능하며 반투명도 및 안티 앨리언스 "커브 부드럽게 표현"등을 체크해제해주면 그래픽 성능이 저하되지만 느려짐을 방지합니다.

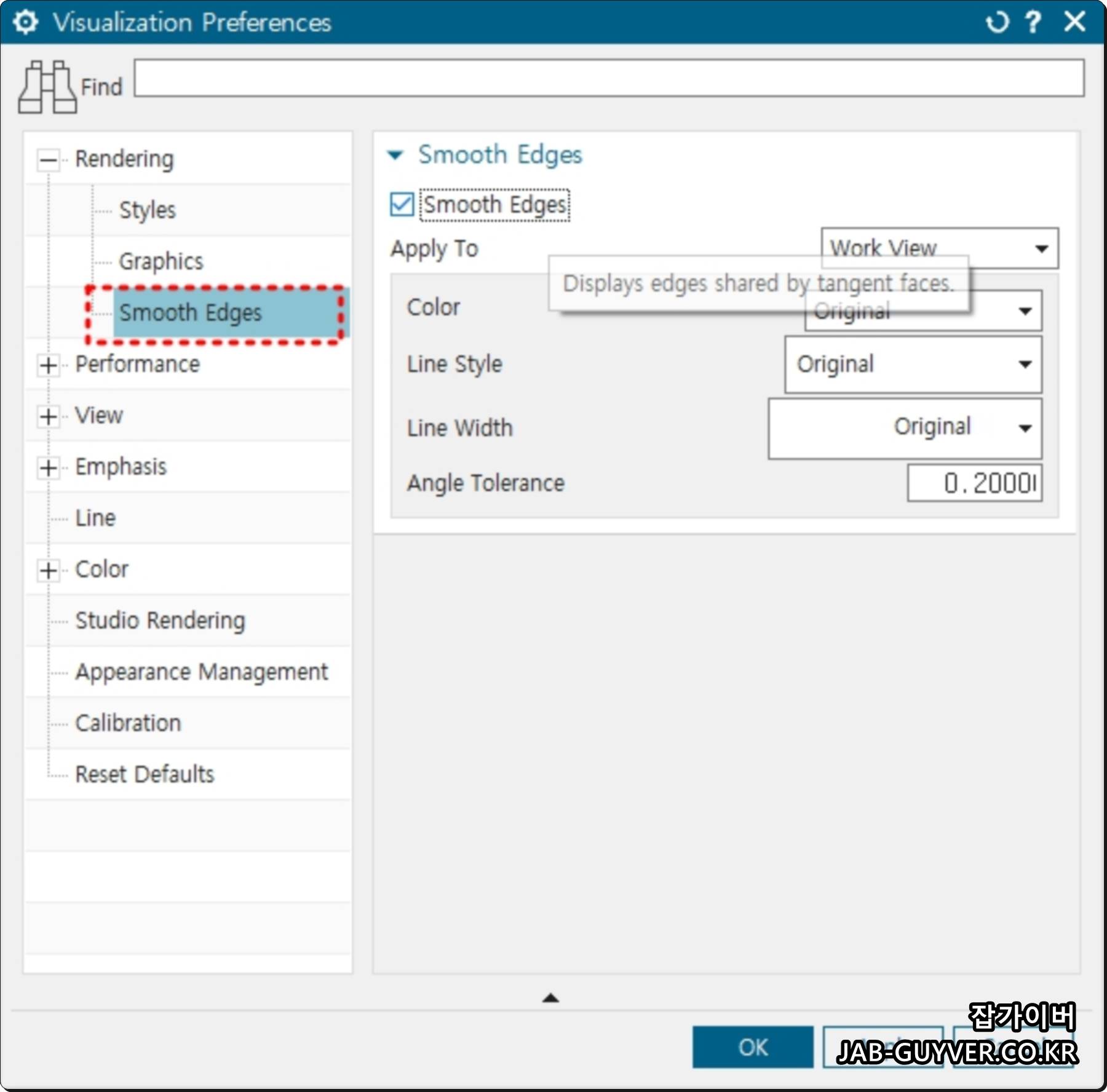

엣지 모서리를 스무스 "부드럽게"표현하면 그래픽성능이 올라갑니다.

만약 컴퓨터 사양이 떨어진다면 반대로 체크를 해제합니다.

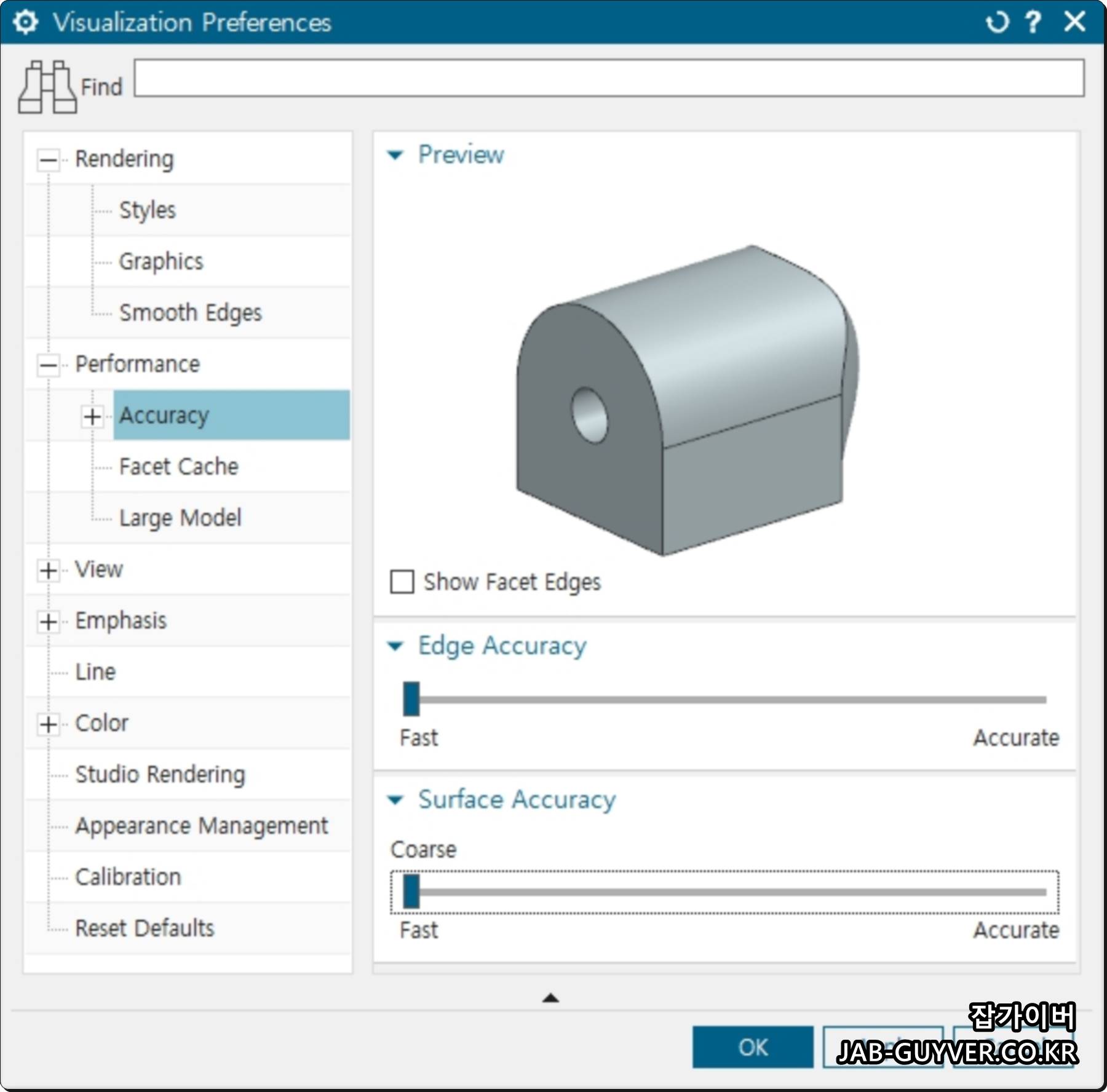

엣지 및 블랜드 정밀도 설정

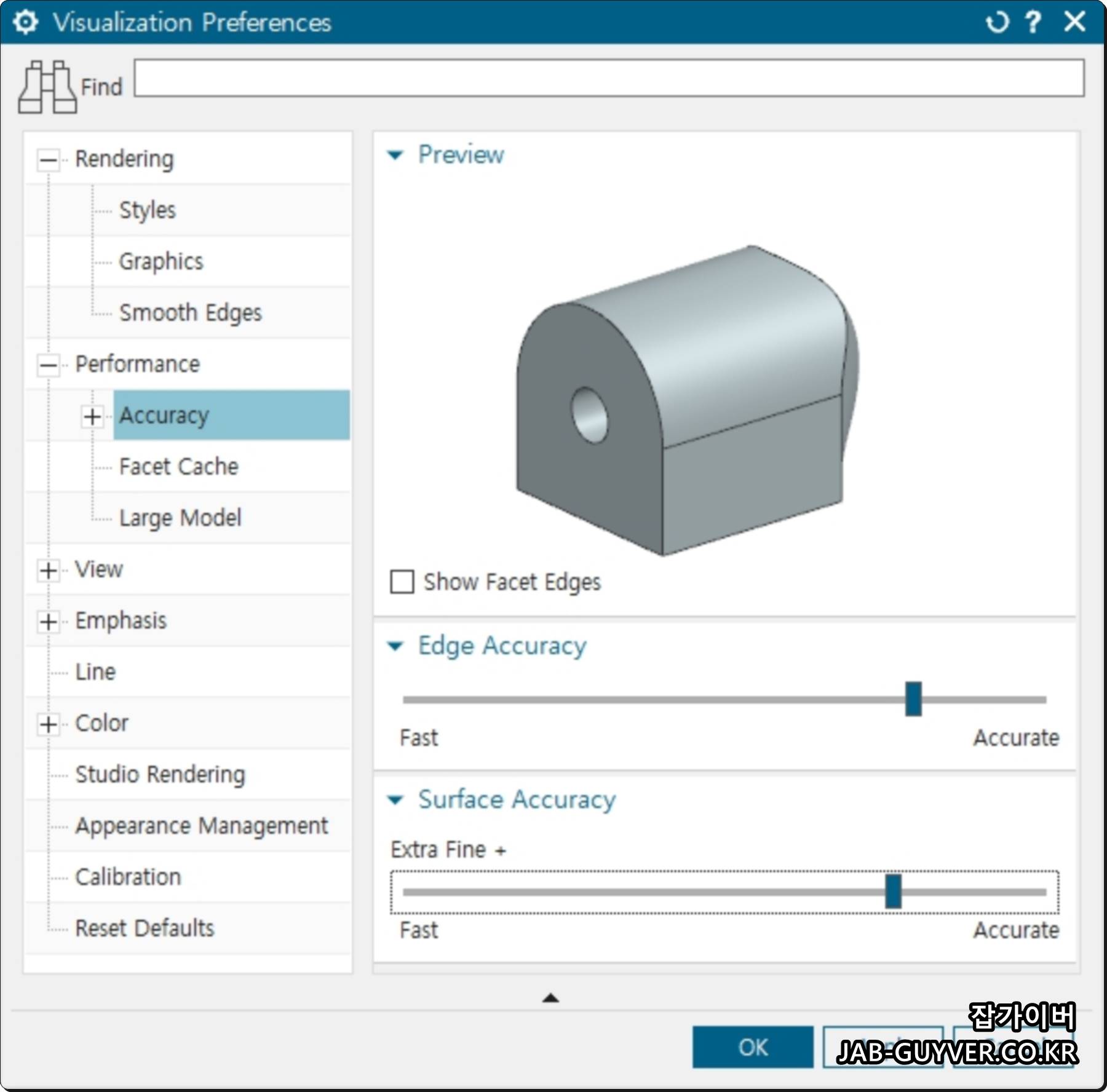

EDGE Accuracy, Suface Accuracy 설정이 가능하며 로딩속도를 빠르게 하고싶다면 Fast로 설정합니다.

반면 그래픽 품질을 높이고 싶다면 Accuracy "정밀도"를 높여줍니다.

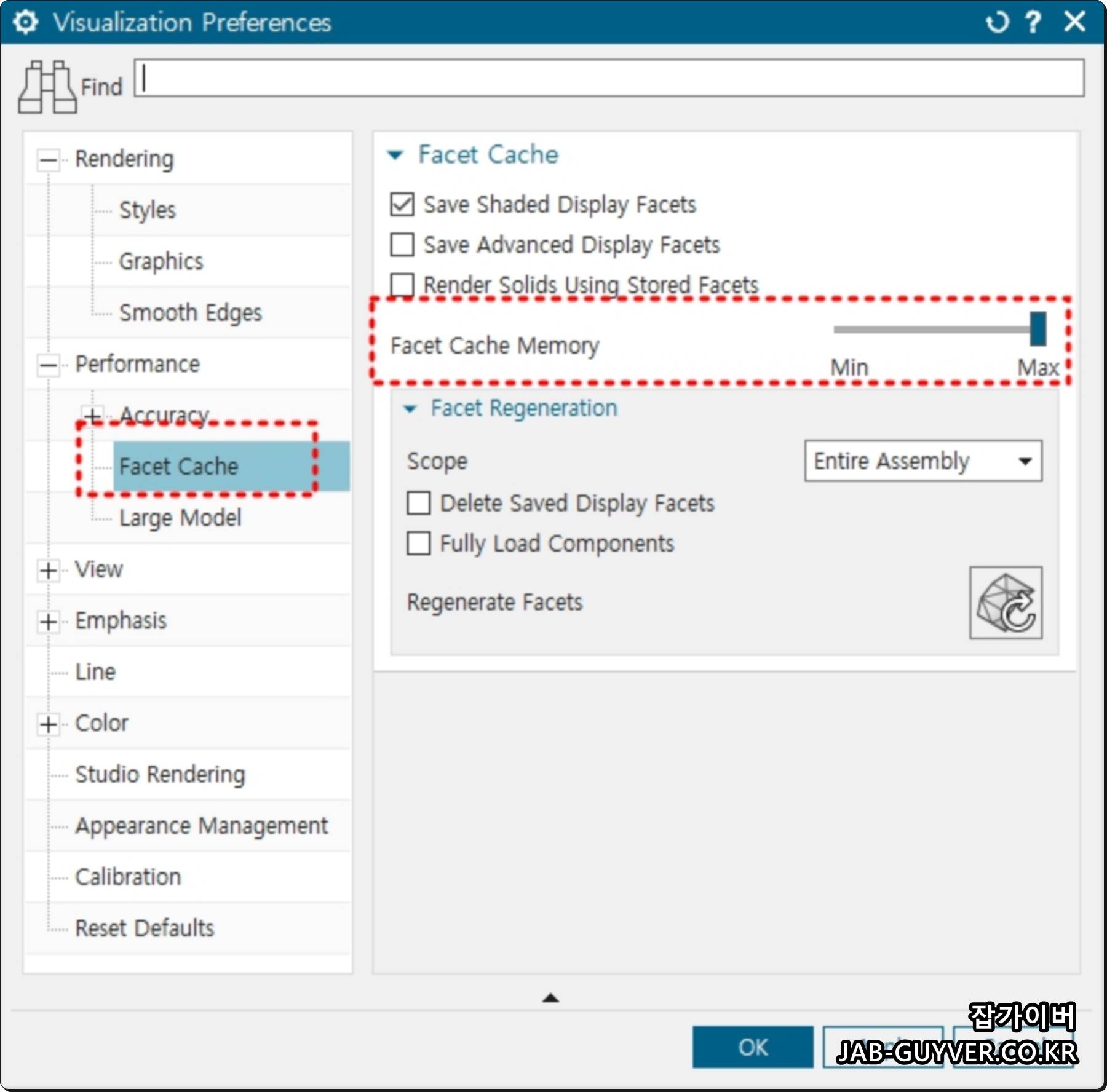

역설계 데이터를 주로 사용하는 IGES Facet 데이터의 캐시를 제거해주면 한결 컴퓨터가 가벼워지기 때문에 주기적으로 캐시데이터를 삭제해줍니다.

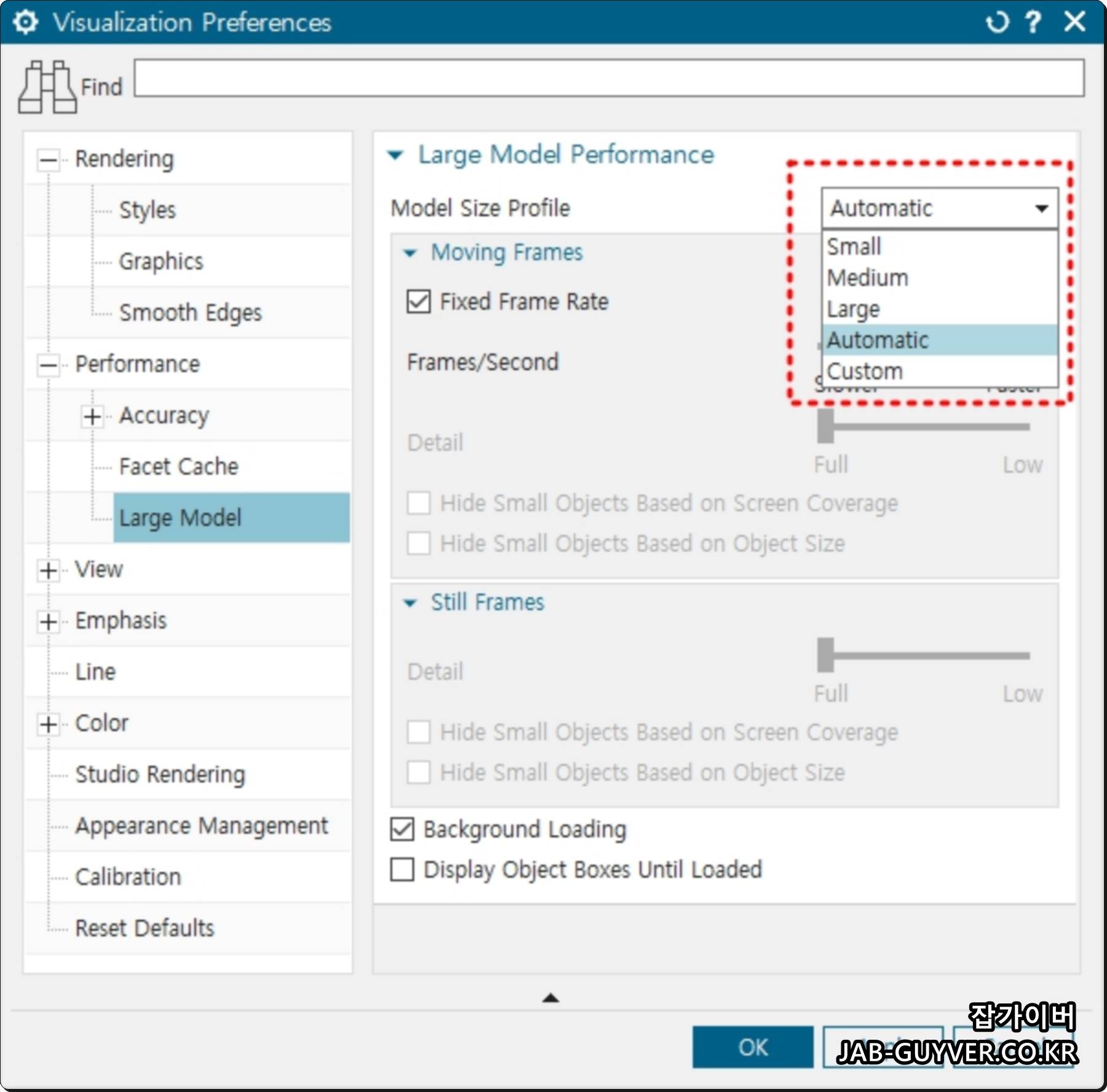

큰 데이터 사이즈 최적화

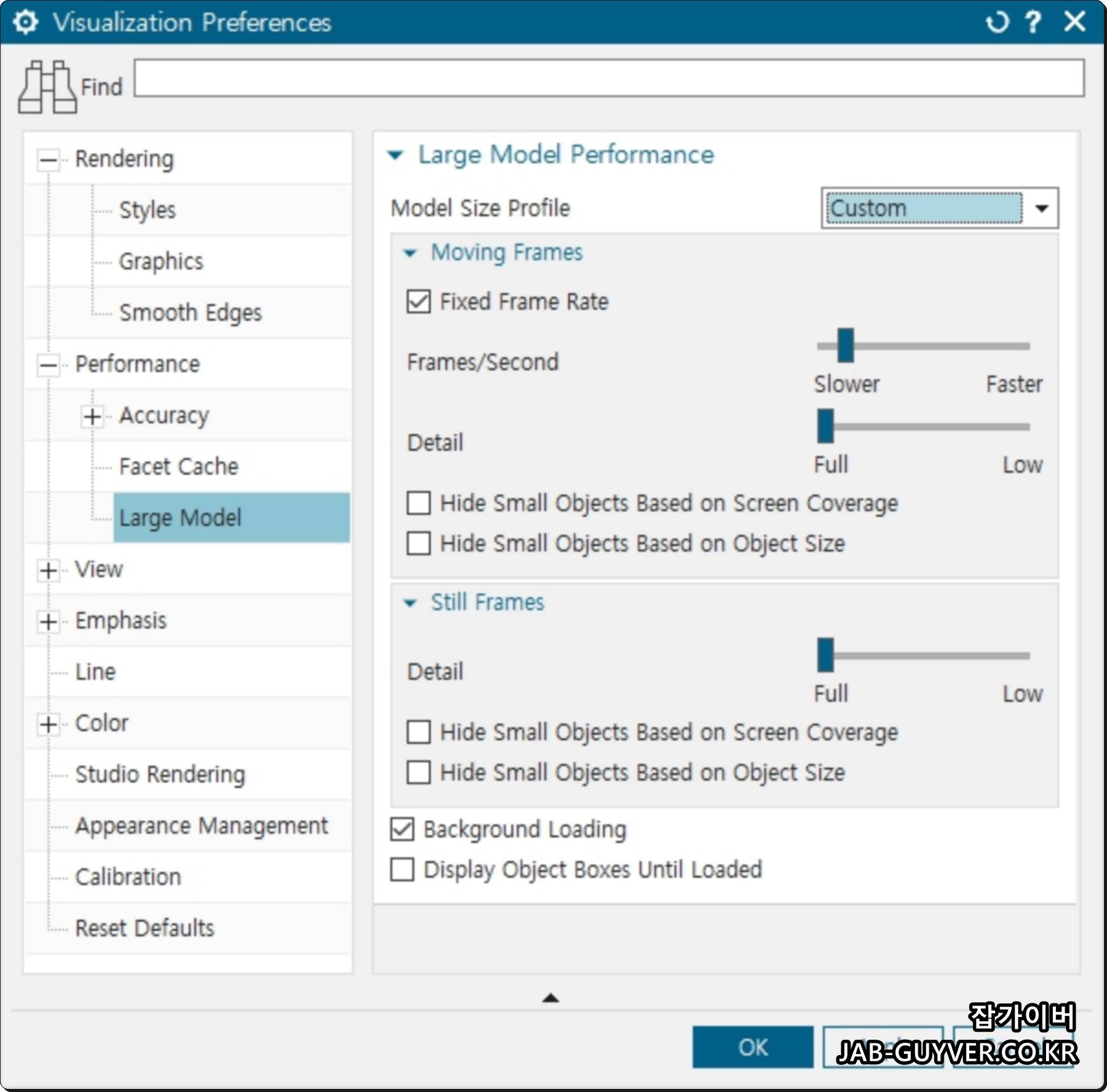

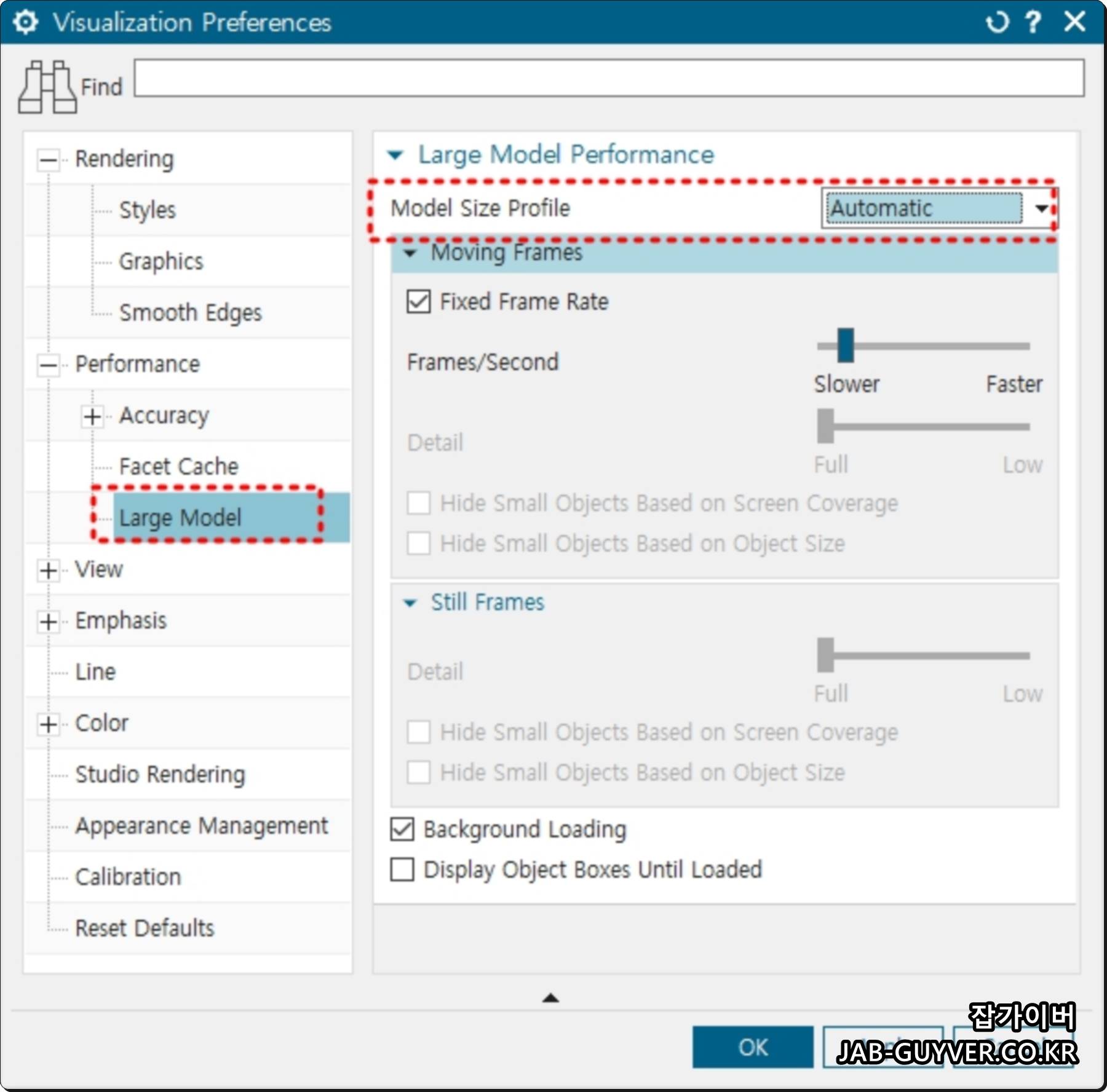

데이터가 큰 Large Model을 불러올때 해당파일의 설정을 최적화 할 수 있습니다.

별도의 커스텀 설정을 사용 시 세세한 디테일 불러오기가 가능합니다.

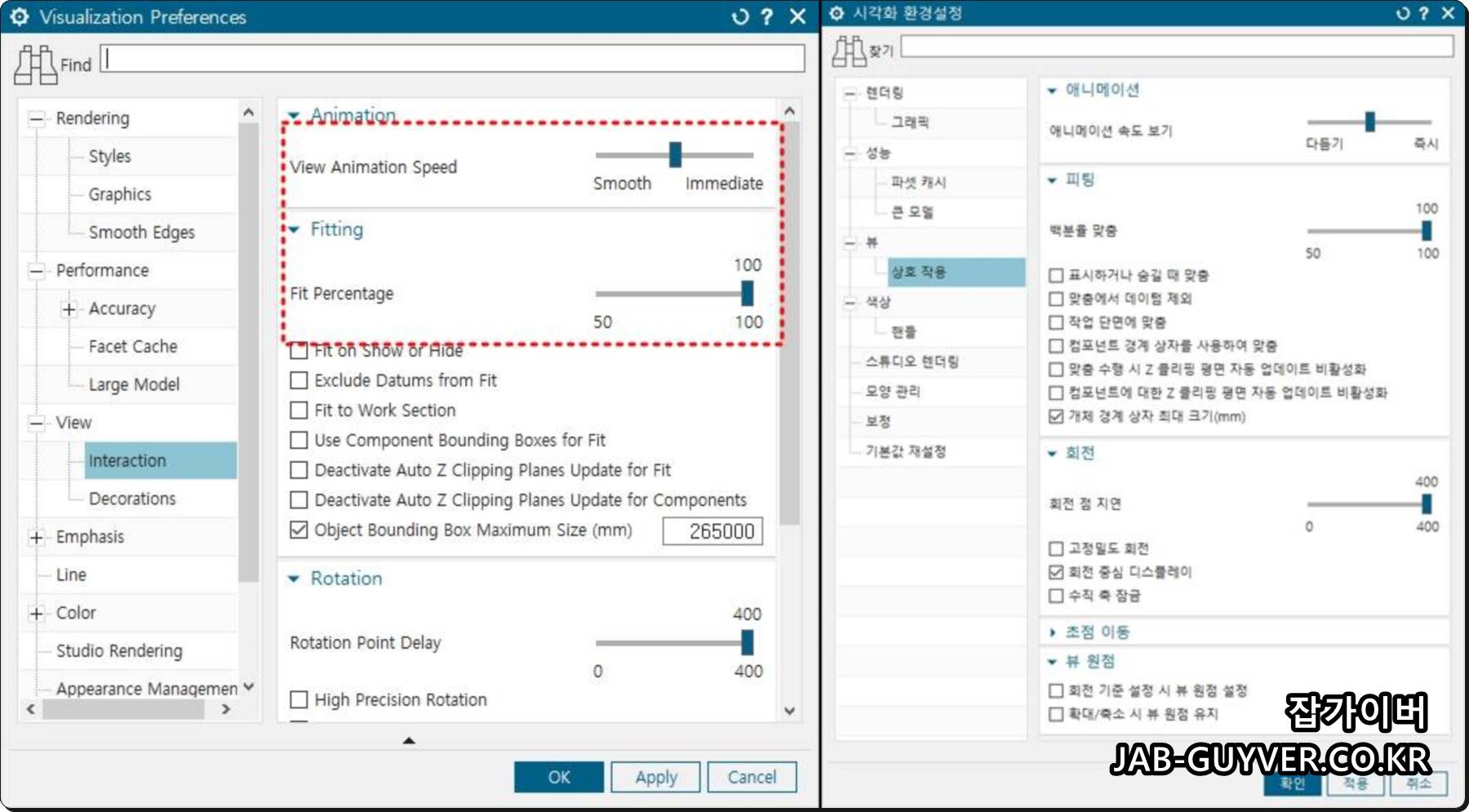

단면도 세션기능을 사용 시 보여지는 애니메이션 속도를 조절하거나 화면 최적화 시 퍼센트지 핏을 설정합니다.

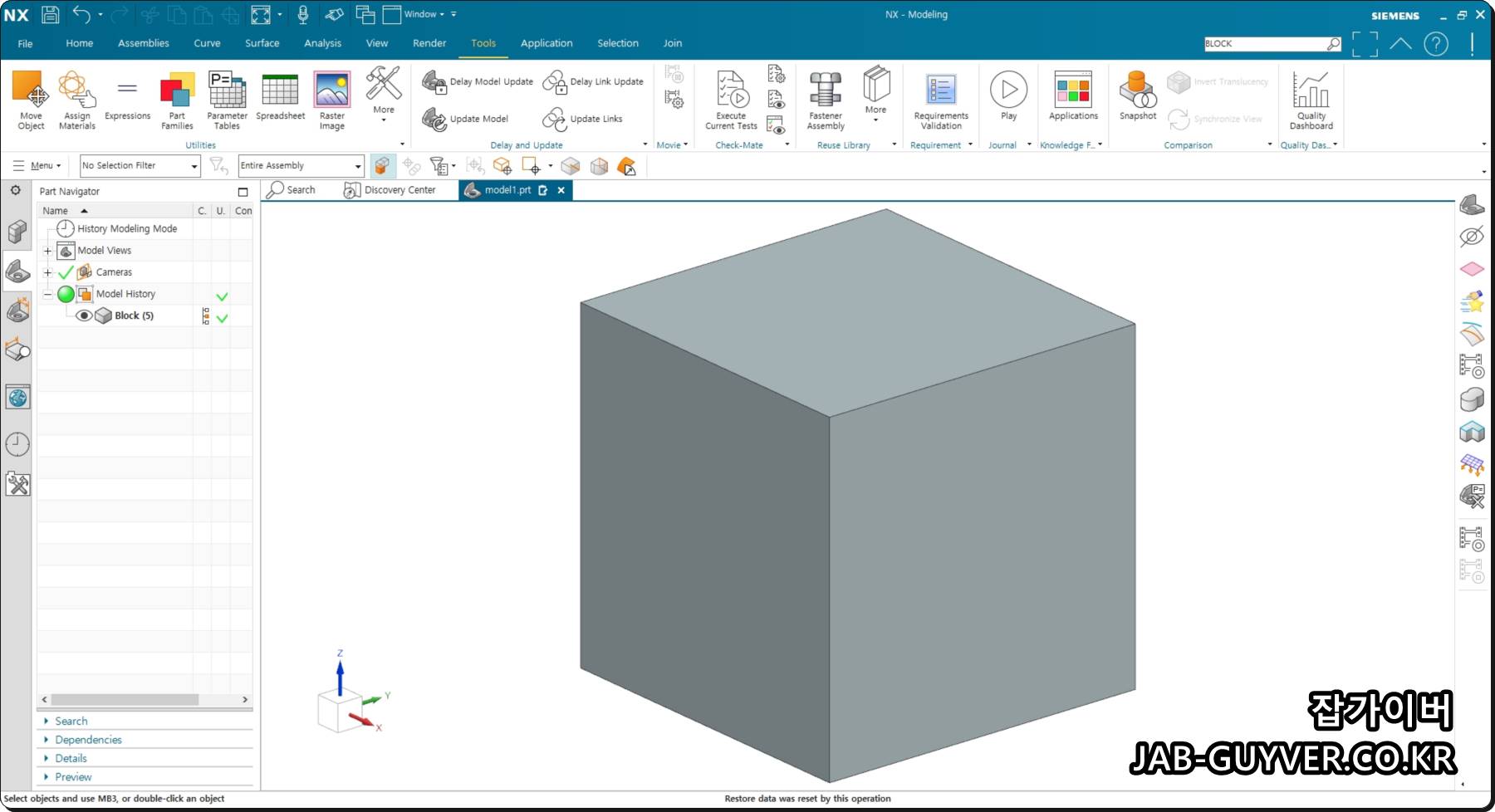

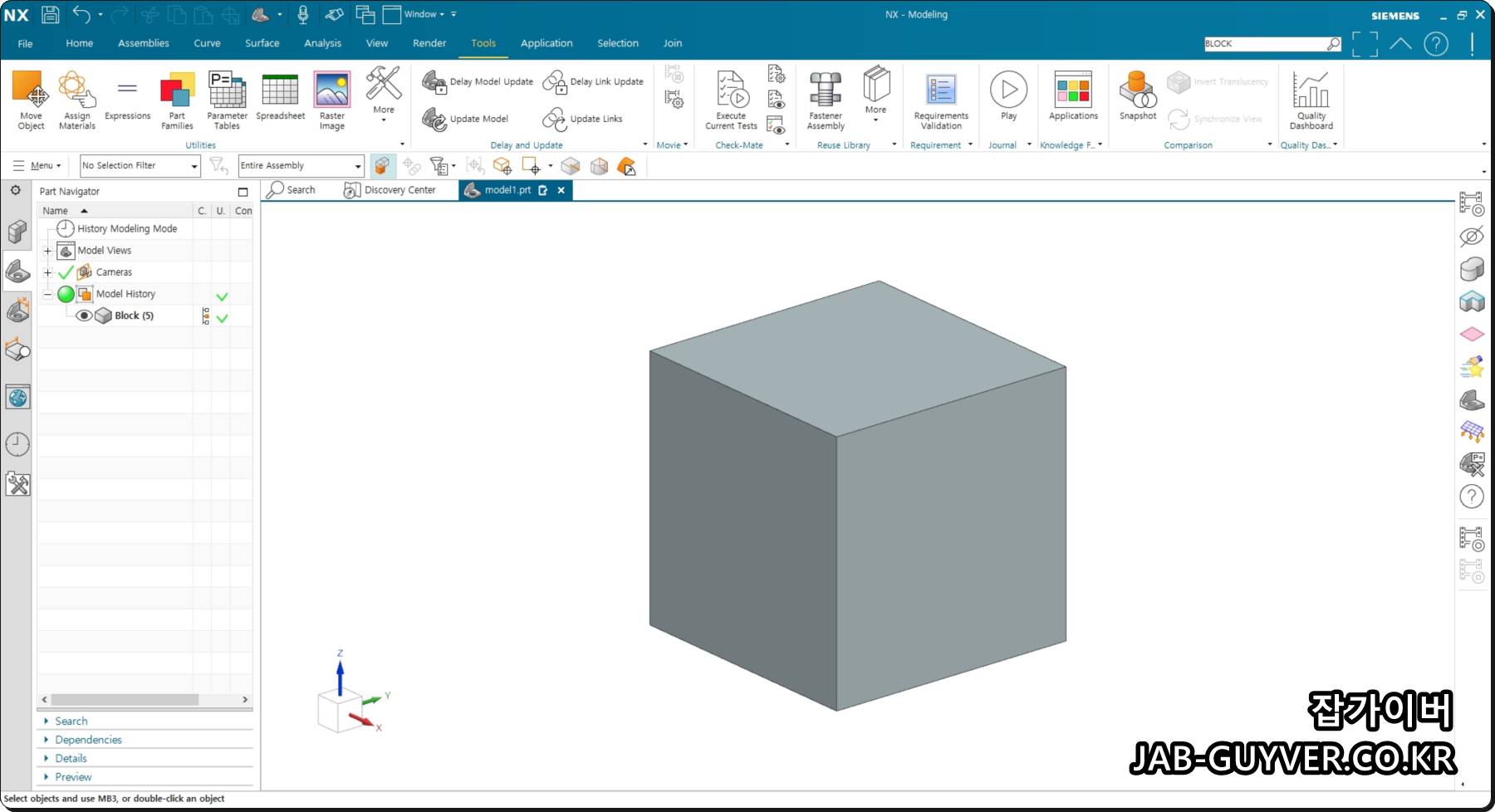

이를 통해 CTRL + F를 눌럿을때 화면이 핏하게 차는 퍼센티지를 100% -> 80% 변경한 값입니다.

기본적으로 NX 뿐만 아니라 오토캐드, 라이노 3D, 3D MAX, 카티아, 솔리드웍스, 솔리드엣지, 인벤터 등 CAD 프로그램을 사용하면서 그래픽 성능에 문제가 있다면 현재 사용하고 있는 그래픽카드 드라이브를 설치해서 최적화 하느것이 가장 중요합니다.

엔비디아 지포스 GTX RTX 그래픽카드 최적화 설정

엔비디아 그래픽카드 드라이브 설치 및 Nvidia 제어판 3D게임 최적화 설정

그래픽카드 드라이브를 설치하고 최적화 설정을 하게 되면 그래픽 깨짐현상 및 버벅거림등이 개선되며 그 외에도 CCleaner와 같은 컴퓨터 윈도우 최적화 프로그램을 통해 컴퓨터 느려짐을 개선합니다.
