NX12 커스텀심볼 사라졌을 때 보이도록 경로설정방법

NX2412 버전에서는 지멘스 NX도면 작업 시 문제없이 보이느데 NX12버전 및 그 이하 버전에서 심볼이 정상적으로 나오지 않는 문제가 있습니다.

C:\Siemens\NX12\UGII\symbol

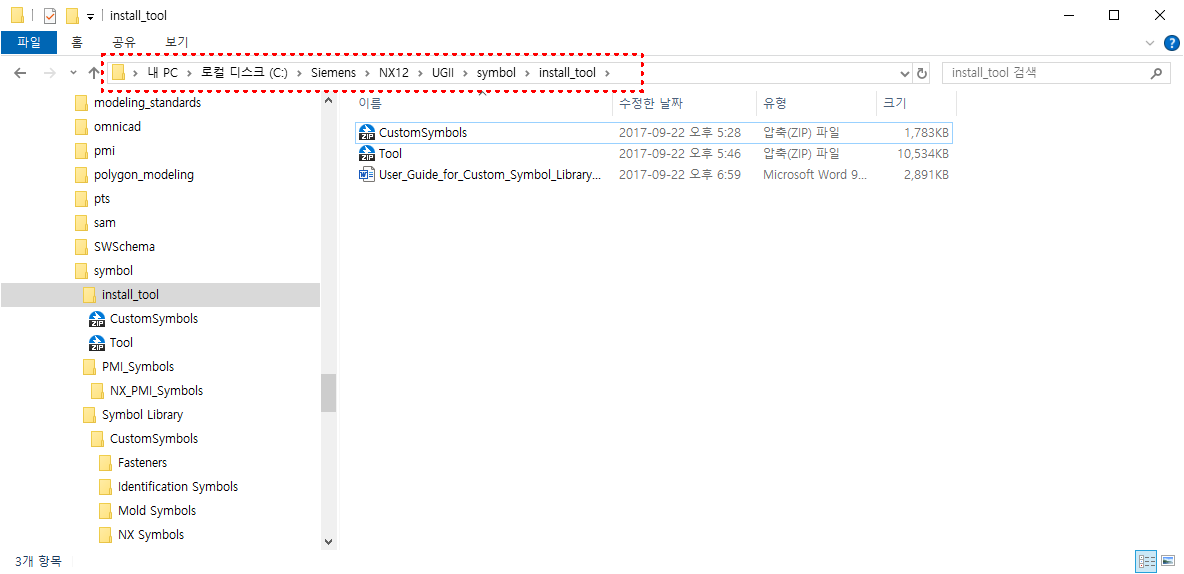

우선 NX가 설치된 위 예시 경로로 들어가면 Install_Tool이 보입니다.

C:\Siemens\NX12\UGII\symbol\install_tool

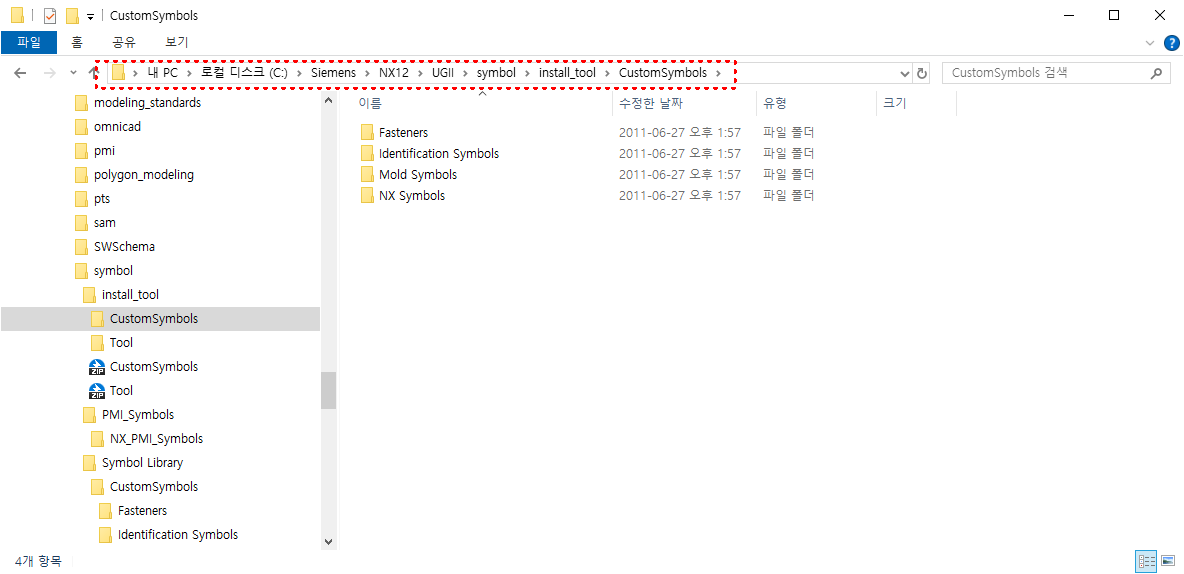

여기에 CustomSymbols, Tool 2개의 압축파일을 볼 수 있는데 CustomSymbols 파일을 압축을 해제해줍니다.

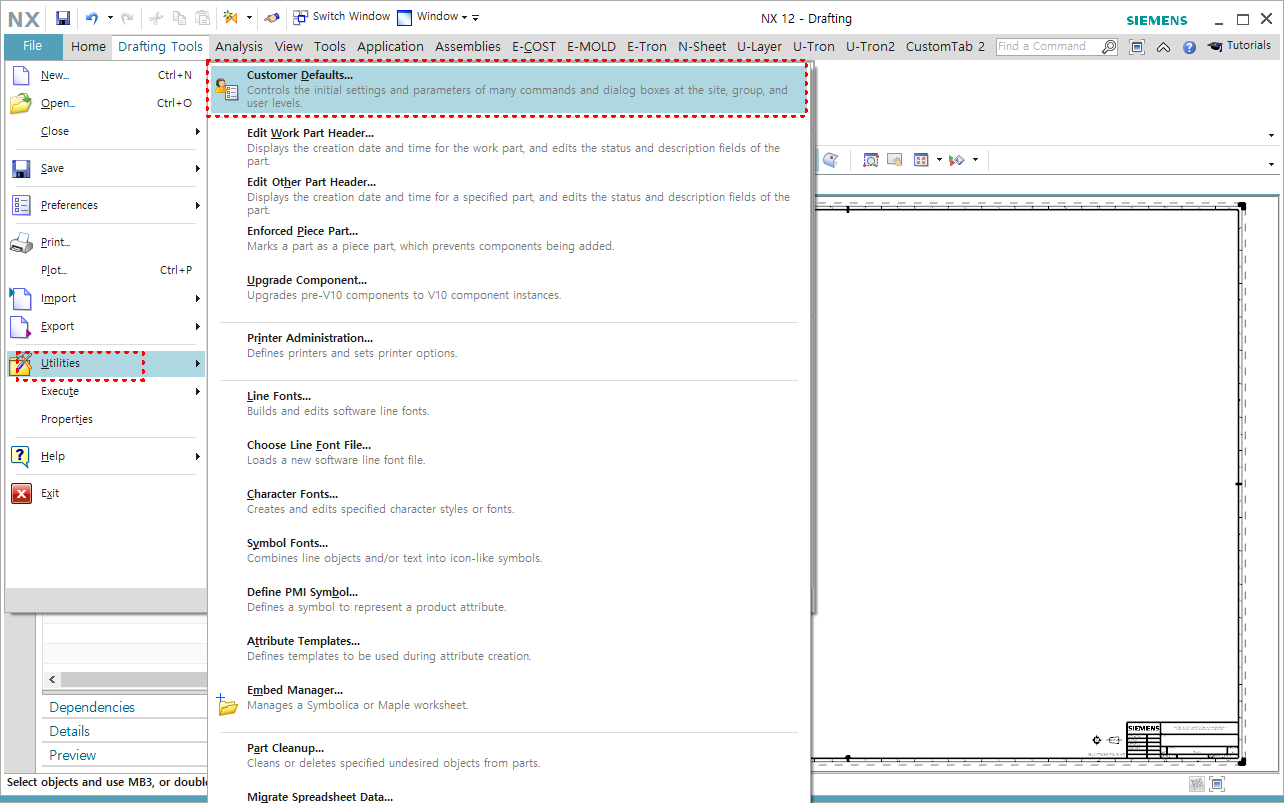

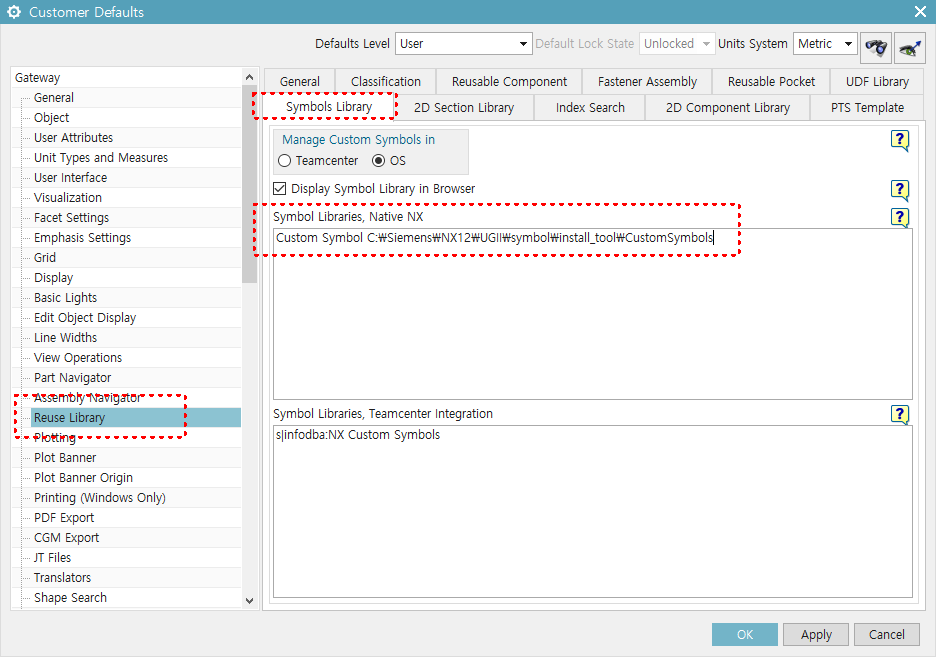

다음 NX 실행 후 Custormer Defaults "커스텀 디폴트"를 실행 후 Geteway - > Reuse Library - Symbols Library 경로로 이동합니다.

그럼 네이티브 NX나 팀센터에 있는 심볼을 추가할 수 있습니다.

위에 압축을 해제한 심볼을 추가해주면 정상적으로 커스텀 심볼을 도면에서 사용할 수 있게 됩니다.
