스램 AXS RED 앞드레일러 체인 빠짐 원인과 해결법 정리 (체인 길이 문제일까?)

스램 AXS RED 구동계를 사용하면서 앞드레일러 변속 시 체인이 안쪽이나 바깥쪽으로 빠지는 현상 때문에 불편함을 느끼는 분들이 많습니다. 전동식이라 세팅이 자동으로 되는 줄 알지만, 실제로는 체인 길이와 앞 드레일러 위치, 리밋 세팅 등 기계식 구동계 못지않게 정밀한 조정이 필요하죠.

자전거 변속 시 앞크랭크 체인이 빠진다면 체인길이 측정해보세요

저 역시 직접 사용하면서 겪었던 문제를 기준으로 체인 빠짐의 원인을 꼼꼼히 짚어보고, 어떤 세팅이 필요한지 구체적으로 정리해보았습니다.

🔧 체인 빠짐 원인별 정리

원인	설명	관련 문제
🔹 체인 길이 짧음	체인이 짧으면 드레일러 움직임이 제한되고, 장력이 너무 세져 앞 변속 시 부드럽게 넘어가지 못함	바깥쪽으로 튀는 현상 발생 가능
🔹 체인 길이 김	체인이 너무 길면 텐션이 약해져 체인 잡아주는 힘이 부족	안쪽으로 쏠려 체인 빠짐 현상 가능
🔹 앞 드레일러 정렬 불량	FD의 높이, 각도, 하단 간격이 맞지 않으면 체인 가이드가 제 역할 못함	안쪽/바깥쪽 모두 체인 빠짐 가능
🔹 FD 리미트 세팅 미흡	H (High) / L (Low) 리미트 볼트가 적절히 설정되지 않으면 체인이 리미트 바깥으로 나가버림	자주 발생하는 원인
🔹 체인라인 불량	체인링 위치, BB 규격, 크랭크/스파이더 세팅 문제 등	전체적인 변속 성능 저하, 체인 빠짐 유도
🔹 체인링 마모 or 호환성 문제	체인링의 톱니 마모, 또는 체인-체인링 궁합이 안 맞을 때	물림이 약해져 체인 밀림 및 빠짐



🔍 체인 길이만 기준으로 보면?

• 너무 짧을 때: 변속 시 체인 텐션이 과도하게 올라가면서 바깥쪽으로 튈 확률이 높아집니다. 특히 큰 체인링에서 작은 체인링으로 내려올 때 탁- 튀어나가기도 해요.
• 너무 길 때: 텐션이 약해서 체인이 안쪽으로 떨어지기 쉽습니다. 특히 작은 체인링에 작은 스프라켓 조합 시 문제가 더 잘 생깁니다.

🛠 해결 방법

1. 체인 길이 확인
   → 스램 공식 가이드: 빅 체인링 + 빅 스프라켓에 체인 걸고, 체인 연결 전 풀어놓은 상태에서 한 링크 여유 두기
2. FD 위치 정렬 재점검
   • 체인링 위쪽에서 1~2mm 띄우기
   • 체인링에 평행하게 맞추기
3. FD 리미트 볼트 조절
   • 안쪽(L), 바깥쪽(H) 리미트 다시 조정해서 체인이 넘어가지 않도록
4. 체인링 상태 확인
   • 마모된 체인링이거나, 체인이랑 호환성이 낮은 제품이면 교체 필요

🔧 1. 체인 길이 확인 방법 (스램 공식 가이드 기준)

▶ 빅-빅 기어 기준 체크법

큰 체인링(앞) + 큰 스프라켓(뒤)에 체인을 걸고, 체인을 연결하지 않은 상태에서 두 체인 끝을 맞댔을 때 확인합니다.

• 적정 길이: 체인을 연결했을 때 리어 디레일러가 지나치게 펴지지 않고, 동시에 약간의 여유가 있는 상태
• 기준: 두 체인을 맞댔을 때 1 링크(한 마디) 여유가 있는 것이 스램 권장 방식
• 체인이 너무 짧다면 → 디레일러가 지나치게 뻗어서 움직임 제한, 바깥으로 체인 빠짐
• 체인이 너무 길다면 → 텐션이 약해져 안쪽으로 처지며 체인 빠짐 가능

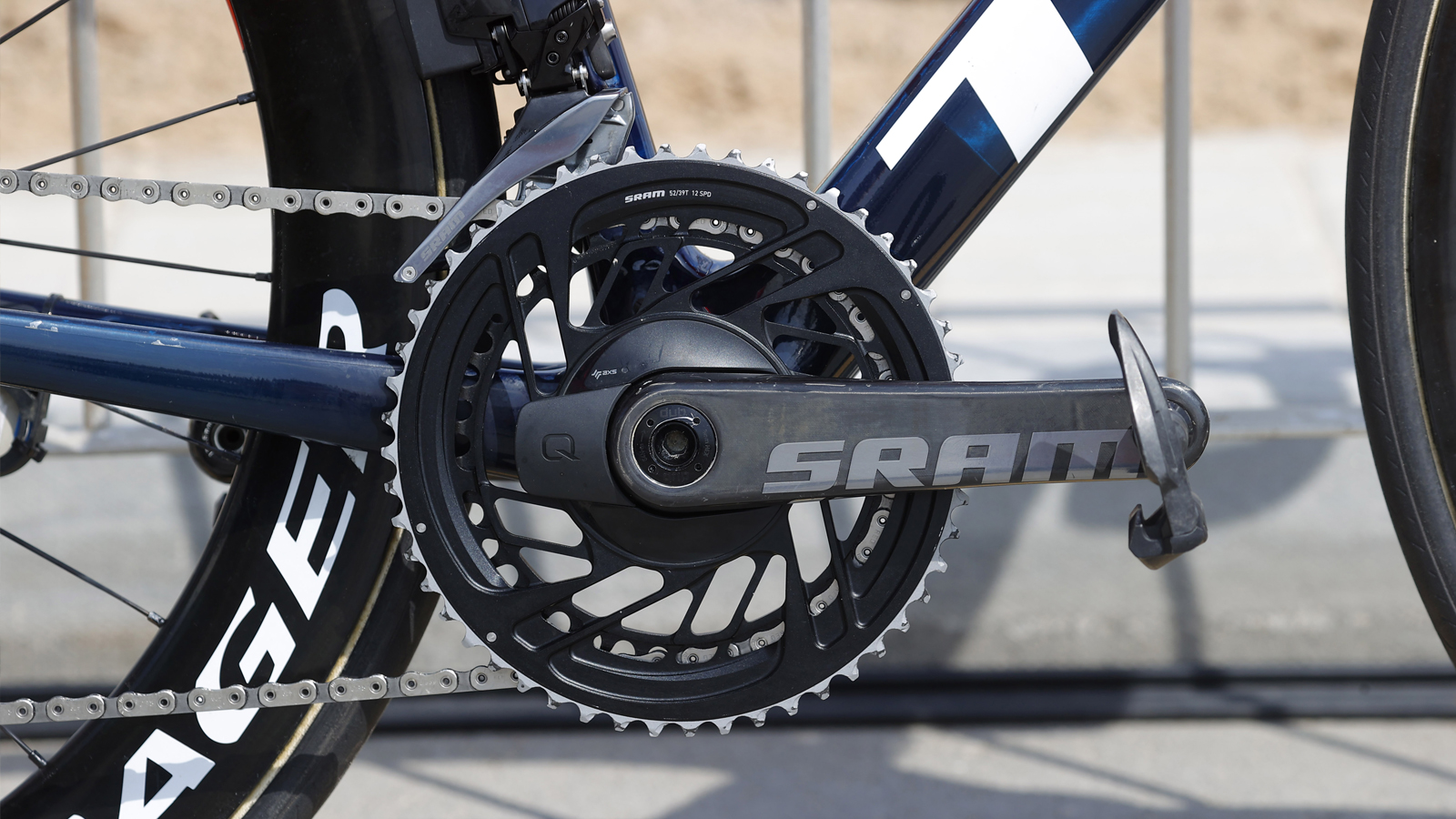

🛠 2. 앞 드레일러(FD) 위치 세팅 방법

✔ 설치 위치 (높이, 각도, 간격)

항목	설명	권장값
FD 높이	체인링 톱니 끝과 FD 케이지 아랫단 사이 간격	1~2mm
FD 각도	체인링에 정확히 평행해야 함	육안 정렬 필수
체인라인 간격	체인링과 FD 안쪽 케이지 사이 거리	1.5~2.0mm



스램 AXS RED는 전동이지만, 기계식처럼 정확한 물리 정렬이 매우 중요합니다.

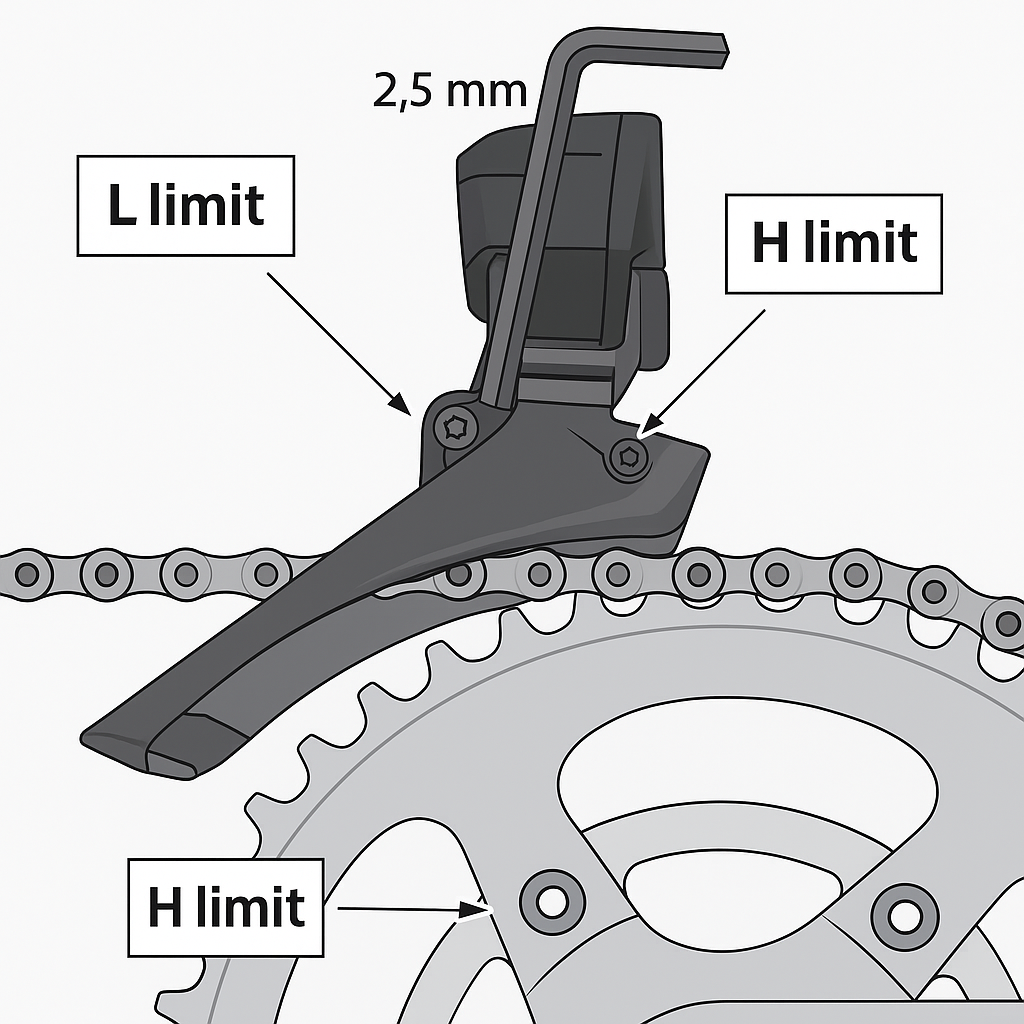

⚙ 3. 리미트 볼트(Limit Bolt) 설정

준비물

• 2.5mm 육각 렌치 또는 토크툴
• 실내 거치대 혹은 안정적인 작업 환경
• 기어를 수동으로 조작할 수 있는 AXS 앱 or 시프터

🔧 1. L 리미트 조정 (Low Limit)

체인이 작은 체인링 + 가장 큰 스프라켓(빅코그)에 위치할 때 조정합니다.

순서

1. 체인을 작은 체인링(인너)으로 변속
2. 리어도 가장 큰 코그에 위치하도록 변속
3. 드레일러 케이지와 체인링 간 간격 1.5~2.0mm 유지
4. 체인이 FD 안쪽 케이지와 너무 가까우면 리미트 볼트를 반시계로 살짝 풀기
5. 체인이 안쪽으로 빠진다면 리미트 볼트를 시계 방향으로 돌려 제한 강화

🔧 2. H 리미트 조정 (High Limit)

체인이 큰 체인링 + 가장 작은 스프라켓(스몰코그)에 위치할 때 조정합니다.

순서

1. 체인을 큰 체인링(아우터)으로 변속
2. 리어도 가장 작은 코그에 위치하도록 변속
3. 드레일러 케이지 바깥과 체인 간 접촉 없는 최소 간격 유지
4. 체인이 바깥으로 넘어가려는 느낌이 있으면 → 리미트 볼트를 시계 방향으로 돌려 제동
5. 체인이 변속 안 될 만큼 제한돼 있다면 → 반시계 방향으로 살짝 풀기

📌 세팅 시 유의사항

• 리미트 볼트는 한 번에 조금씩 조정하세요. 1/8 회전 단위로 세밀하게.
• H/L 리밋을 너무 타이트하게 조이면 변속 자체가 안 될 수도 있음.
• 반대로 너무 느슨하면 체인이 넘어서 빠져버림.
• 케이지와 체인 간격은 항상 1.5~2.0mm가 이상적입니다.



🧪 4. 앞 드레일러 미세 조정 (Micro Trim)

스램 AXS는 변속 후 약간의 미세 트림(정렬 보정)이 가능합니다.

특히 크로스 체인(예: 큰 체인링 + 큰 스프라켓) 조합일 때 체인이 케이지와 간섭되면, 무선 리모트 버튼 살짝 두 번 눌러 위치 조정 가능해요.

무선이라도 "정밀한 트리밍 감각"이 중요합니다.

🧰 5. 체인링/크랭크/체인 호환 문제

• 스램 체인과 체인링은 플랫탑(FlatTop) 구조 특화되어 있음
• 시마노 체인이나 타사 체인 사용 시 체인 빠짐 확률 증가
• 체인링 톱니가 마모되었거나, 비정품이라면 체인 체결력 낮아짐

✅ 요약 정리

체크 항목	점검 요령	조치
체인 길이	빅빅 조합 기준 1 링크 여유	필요시 링크 추가 또는 제거
FD 위치	톱니 위 1~2mm, 체인링에 평행, 간격 1.5~2mm	장착 위치 수정
리밋 설정	L/H 리밋 볼트 조절	체인 안/밖 빠짐 방지
미세 트림	크로스체인 시 간섭 제거용	AXS 버튼 2회 누르기
체인/체인링 호환	플랫탑 체인, 정품 체인링 사용	구성품 정품으로 맞추기

체인 빠짐은 체인 길이가 너무 짧아도, 너무 길어도 생길 수 있어요.
하지만 스램 AXS RED는 앞 드레일러 세팅 정확도에 매우 민감하기 때문에, 체인 길이보다는 FD 정렬, 리미트 볼트 세팅이 원인일 가능성이 더 높습니다.

스램 AXS RED는 전동 구동계답게 정확하고 빠른 변속이 강점이지만, 그만큼 세팅 민감도도 높습니다. 체인 길이만큼이나 앞 드레일러 위치 정렬과 리밋 볼트 조정이 체인 빠짐 문제를 막는 핵심인데요,

시마노 자전거 체인길에 계산공식 및 교체방법

한 번 제대로 셋업해 두면 훨씬 쾌적한 라이딩이 가능해집니다. 만약 변속할 때마다 체인이 자꾸 빠진다면 체인 길이부터 FD 설치 위치까지 차근차근 점검해보세요. 예상보다 간단한 조정만으로도 문제가 깔끔히 해결되는 경우가 많습니다.

반응형

✅ FAQ

앞 드레일러 리미트 세팅은 전동이라 자동이 아닌가요?

아닙니다. 스램 AXS RED는 전동 구동계지만, 리미트 볼트는 여전히 수동으로 조정해야 합니다.

전기 모터가 작동 범위를 자동으로 조정하진 않기 때문에, FD 위치 및 리밋 세팅은 기계식과 동일하게 정밀하게 설정해야 안정적인 변속이 가능합니다.

체인 길이가 애매할 땐 어떻게 해야 하나요?

스램 체인 길이 기준은 ‘빅 체인링 + 빅 스프라켓 조합에서 한 링크 여유’입니다.

그 기준보다 짧으면 디레일러가 펴지면서 텐션 과도 → 바깥쪽 체인 빠짐, 길면 텐션이 느슨 → 안쪽으로 체인 빠짐. 애매할 경우 리어 디레일러 가동 범위와 위치를 보고 한 링크 조정하는 게 좋습니다.

앞 드레일러 케이지와 체인링 간격이 자꾸 변하는 이유는?

FD 장착 시 틀어진 각도(수평 불량)로 인해 체인링과의 간격이 일관되지 않게 보일 수 있습니다.

이 경우 체인링과 FD 케이지가 완전히 평행하게 설치되어 있는지 다시 확인이 필요합니다. 또한 BB쉘 면이 비틀어졌거나 페달링으로 체인이 좌우 흔들리는 경우도 원인일 수 있습니다.

체인링을 바꿨는데 체인 빠짐이 더 심해졌어요. 왜 그럴까요?

스램 AXS RED는 플랫탑 전용 체인 + 전용 체인링 조합일 때 가장 안정적인 변속 성능을 보입니다.

타사 체인링(특히 시마노, 3rd 파티)과 호환 시 정밀한 물림이 어긋나 빠짐 현상이 심해질 수 있습니다. 체인링을 바꿨다면, FD 위치/각도 재설정이 반드시 필요합니다.

크로스체인에서 체인 튀거나 간섭 소리가 나요. 문제가 있나요?

크로스체인(예: 큰 체인링 + 큰 스프라켓 조합)은 체인 각도가 극단적으로 꺾이기 때문에, 간섭이나 체인 튀는 소리가 날 수 있습니다.

AXS의 경우 미세트림(Trim) 버튼 두 번 누르기로 케이지 위치를 조정해 소음을 줄일 수 있습니다. 그래도 자주 소리가 난다면 체인라인 확인이 필요합니다.
