오토캐드 구속조건 추론 치수구속 추정구속 추가 맟 자동해제

반응형

오토캐드 구속조건  치수구속 추정구속 추가 맟 자동해제

Autodesk에서 출시한 2D / 3D CAD인 오토캐드에서는 다양한 구속조건을 제공하는데 구속조건이란 Geometric Constraints라고 해서 형상구속과 치수구속에 대한 각각의 추정구속 "구속조건 추론"을 사용할 수 있는데 자동구속을 설정하면 도면을 그릴 때 자동으로 인식해서 사용할 수 있는 편리함이 있지만 반대로 이러한 오토캐드 자동구속조건이 켜져 있다면 중심점이나 끝점, 원의 사분점, 센터점등이 저절로 선택되기 때문에 필요에 따라서 자동구속조건을 추가하거나 자동해제할 필요가 있습니다.

오토캐드 구속조건 추론 치수구속 추정구속 추가 및 자제

치수 구속조건 추론과 치수 객체 비교

치수 구속조건은 다음과 같은 점에서 치수 객체와 다릅니다.

  • 치수 구속조건은 도면의 설계 단계에 사용되지만 치수는 대개 문서화 단계에서 작성됩니다.
  • 치수 구속조건은 객체의 크기나 각도를 유도하지만 치수는 객체에 의해 유도됩니다.
  • 기본적으로 치수 구속조건은 객체가 아니고, 한 가지 치수 스타일로만 표시되며, 줌 작업 도중 동일한 크기가 유지되고, 장치로 출력되지 않습니다.

치수 구속조건을 포함하여 도면을 출력해야 하거나 치수 스타일을 사용해야 하는 경우, 치수 구속조건을 동적 형식에서 주석 형식으로 변경할 수 있습니다.

변수 및 방정식 참조

매개변수 관리자를 사용하여 사용자 변수를 정의하고 치수 구속조건 및 기타 사용자 변수에서 이를 참조할 수 있습니다. 사전 정의된 여러 가지 함수와 상수를 포함하여 표현식을 정의할 수 있습니다.

구속조건 기하공차 종류 및 기능

기하공차 특징 심볼 유니코드 문자
직진도 Straightness
U+23E4
평탄도
Flatness

U+23E5
진원도 Circularity, Roundness
U+25CB
원통도 Cylindricity
U+232D
선의 육곽도 Profile of a Line
U+2312
면의 육곽도 Profile of a Surface
U+2313
직각도 Perpendicularity, Squareness
U+27C2
경사도 Angularity
U+2220
평행도 Parallelism
U+2225
대칭도 Symmetry
U+232F
위치도 Position
U+2316
동심도 Concentricity
U+25CE
원주 흔들림 Circular Runout
U+2197
원 흔들림 Total Runout
U+2330

오토캐드 구속조건 켜기 끄기 단축키

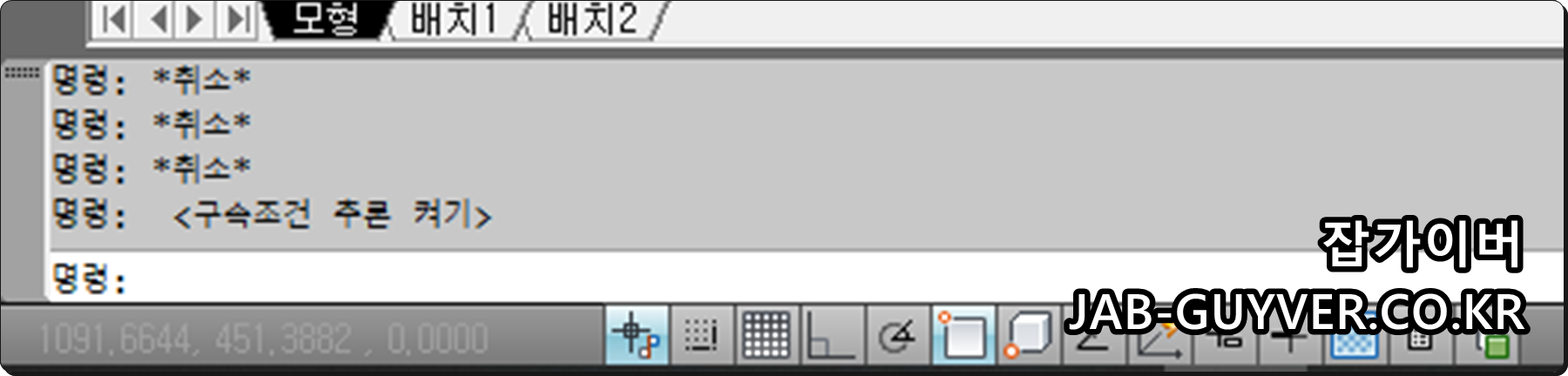

구속조건 추론 켜기

오토캐드를 사용하면서 자동구속조건을 키거나 끄기 위해서는 오토케드 명령어 활성화를 눌러 아래 명령어를 눌러줍니다.

구속조건 활성화 명령어 : CONSTRAINTINFER
구속조건 모두삭제 명령어 : DELCONSTRAINT
  1. CONSTRAINTINFER에 대한 새 값 입력 값은 0을 입력합니다.
  2. CONSTRAINTINFER에 대한 새 값 입력 값 1을 입력하면 구속조건 추론이 활성화입니다.

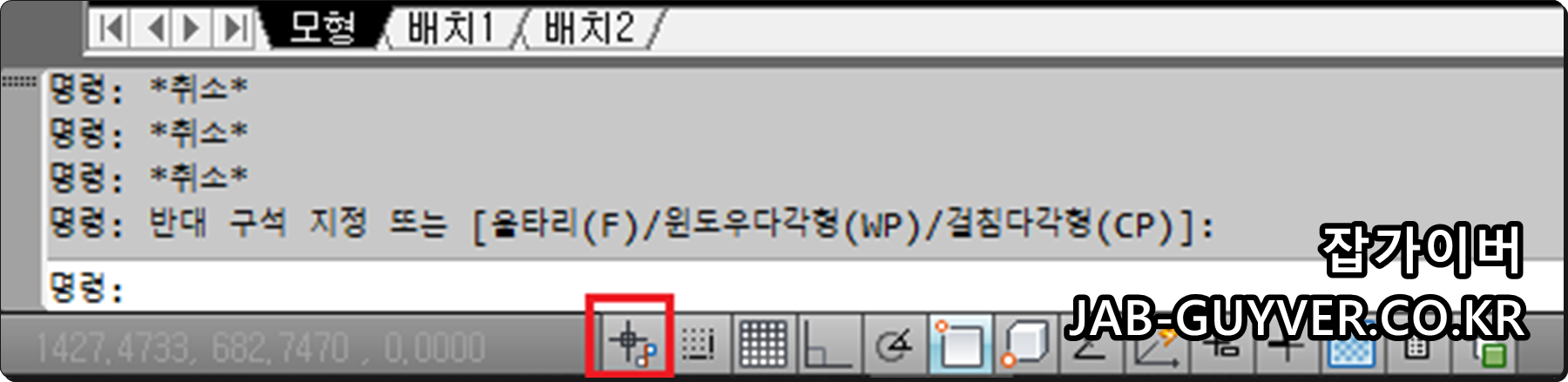

간혹 상태라인에 해당 아이콘이 없는 경우에는 상태라인 가장 왼쪽에 위치한 [사용자화] 아이콘을 선택하여 [구속조건 추정]을 체크합니다.

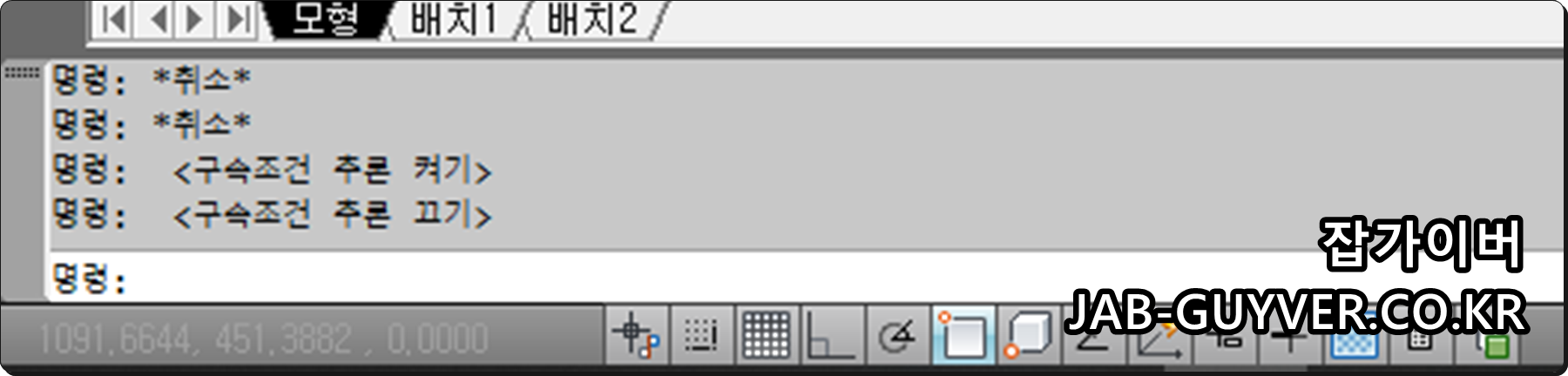

구속조건 추론 끄기

'구속 조건 추론'을 활성화 또는 비활성화할 수 있는 단축키는 'ctrl+shift+i' 눌러주는 방법도 있으며 별도로 윈도우 시스템 변수 값을 입력해서 켜 "구속조건 활성화"기와 끄기 "구속조건 해제"가 가능합니다

오토캐드 구속조건 삭제

오토캐드 자동구속 및 구속조건 삭제

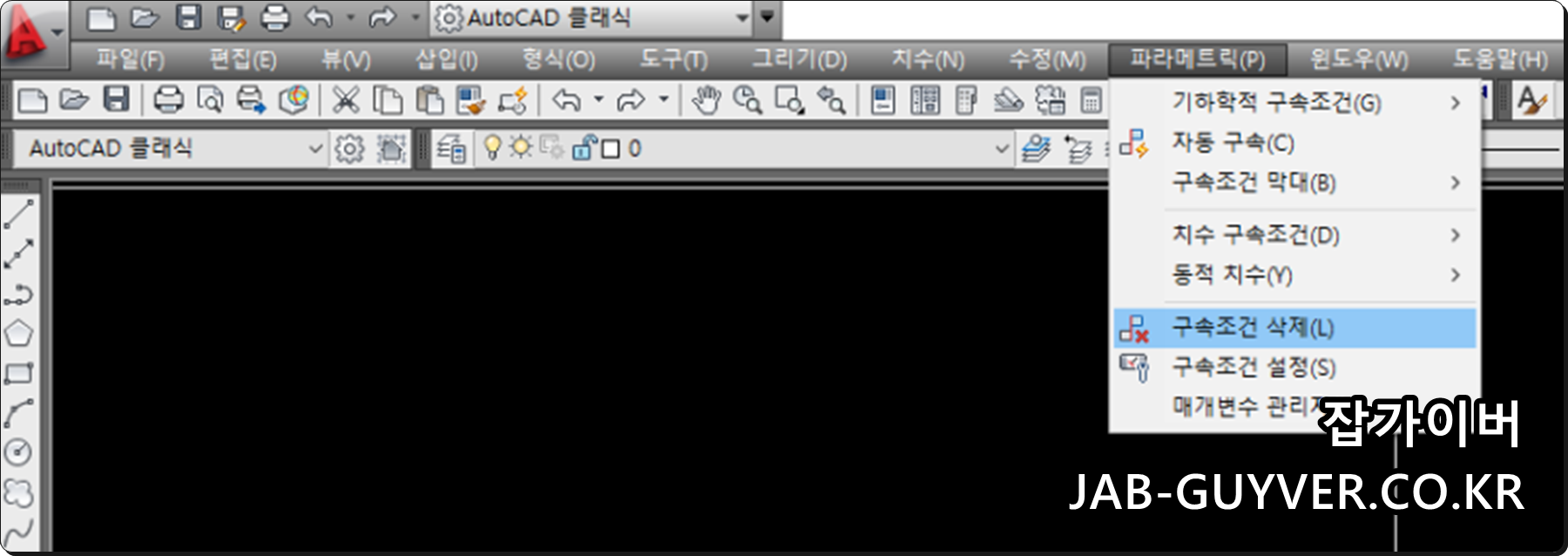

오토캐드 구속조건을 삭제하기 위해서는 탭 -> 파라메트릭 -> 관리 -> 구속조건 삭제를 통해 현재 만들어진 구속조건을 모두 삭제할 수 있습니다.
