삼성 에어컨 안켜짐 오류코드 발생원인 및 해결 - C101 E101 P701 스탠드 벽걸이

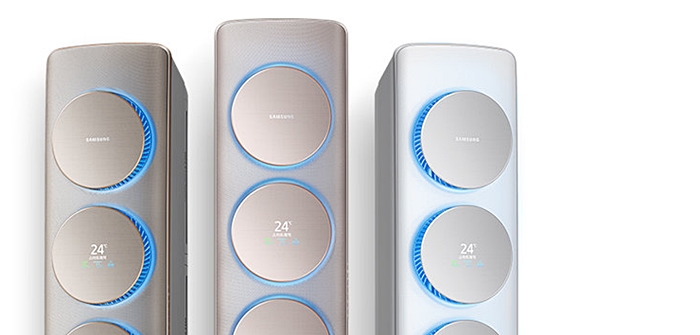

삼성에서 출시하는 에어컨으로는 무풍갤러리, 무풍슬림, 무풍클래식, 무풍벽걸이 와이드, 윈도우핏, 시스템 에어컨 등 AF 스탠드 타입과 AR 벽걸이 타입으로 나뉘는데 1년 중 폭염때에만 갑자기 전원을 키는 경우 에어컨 전원이 켜지지 않고 오류가 발생하는 경우가 있습니다.

대부분 인버터 실외기 고장이 대부분이지만 각 오류코드별 문제원인 및 해결방법에 대해 알아보겠습니다.

삼성 벽결이 에어컨 오류코드 : 점등 점멸 소등

디스플레이 표시(에러코드) 발생 원인 점검 및 조치사항
  필터 청소 표시 먼지거름필터는 2주에 한 번씩 청소해 주시기 바랍니다.
자동청소 건조 표시 자동청소 완료 후 제품이 꺼집니다.
절전 표시 실외기가 절전 모드일 때 표시됩니다.
CF 필터 청소 표시 먼지거름필터는 2주에 한 번씩 청소해 주시기 바랍니다.
Cl 자동청소 건조 표시 자동청소 완료 후 제품이 꺼집니다.
C101 실내외기 통신 점검 실외기 전원 코드가 빠지거나 덜 체결된 게 아닌지 확인합니다.
누전 차단기가 올라가 있는지 확인합니다.
C134 셔터 센서 점검 엔지니어를 통한 센서 점검이 필요합니다.
단, 냉방 성능에는 영향을 주지 않는 에러입니다.
C154 (스탠드형 상단) 실내팬 점검 실내기 내부 팬에 이상이 생긴 경우 나타나는 표시입니다.
전원코드를 뽑거나 차단기를 내렸다 다시 전원을 연결해 보세요.
C155 (스탠드형 중단) 실내팬 점검 실내기 내부 팬에 이상이 생긴 경우 나타나는 표시입니다.
전원코드를 뽑거나 차단기를 내렸다 다시 전원을 연결해 보세요.
C176 (스탠드형 하단) 실내팬 점검 실내기 내부 팬에 이상이 생긴 경우 나타나는 표시입니다.
전원코드를 뽑거나 차단기를 내렸다 다시 전원을 연결해 보세요.
C163 옵션 점검 실내기 옵션 설정을 다시 해 주세요.
고객센터 1588-3366으로 전화주시면 전문상담사를 통해 자가 조치가 가능합니다.
C404 과부하 보호제어 실외기 과부하로 인한 일시적인 경우일 수 있습니다.
실외기 차광막(햇빛가리개)을 설치하거나 물을 뿌려 실외기를 식혀 주세요.
C416 토출부 보호제어 실외기 설치상태를 확인하시기 바랍니다.
실외기 차광막(햇빛가리개)을 설치하거나 물을 뿌려 실외기를 식혀 주세요.
C422 EEV 밸브 막힘 서비스 밸브 개방여부 확인해 주세요.
누설 부위가 없는지 확인해 주세요.
전원을 내렸다가 다시 켜 주세요.
C463 OLP 보호제어 실외기 과부하로 인한 일시적인 경우일 수 있습니다.
실외기 차광막(햇빛가리개)을 설치하거나 물을 뿌려 실외기를 식혀 주세요.
C465 과부하 보호제어 실외기 과부하로 인한 일시적인 경우일 수 있습니다.
실외기 차광막(햇빛가리개)을 설치하거나 물을 뿌려 실외기를 식혀 주세요.
C554 냉매량 점검 배관 연결 상태 및 누설 여부 점검 후 냉매량 점검해 주세요.
C574 냉매 누설 점검 배관 연결 상태 및 누설 여부 점검 후 냉매량 점검해 주세요.
  • (● : 점등, ◑ : 점멸, ○ : 소등)
  • ◑○◑ : 실외기 점검에 의한 벽걸이형 정지 상태 표시, 스마트 인스톨 점검 표시
  • ●○◑ : 막힘 점검, 냉매 완전 누설
본체표시
점검내용
설치기사 조치 사항
서비스기사 조치 사항
스탠드
벽걸이
C101
실내외기 통신 점검
1.실내/외기간 통신선 연결상태 점검 및 단락여부 확인
2.실외기 전원 확인
3.전원선과 통신선 오결선 여부 확인
4.벽걸이형 주소 설정 확인
->2실, 3실설치 시 배관에 맞게 벽걸이형 주소설정 변경(벽걸이1번:1, 벽걸이2번:2)
1.통신 커넥트 재체결 및 통신선 단락확인
2.실외기 전원 상태 확인
3.실내기 PBA확인 및 교환
4.실외기 PBA확인 및 교환
C201
C202
실내외기 통신 점검
1.실내/외기간 통신선 연결상태 점검 및 단락여부 확인
1.실내기 PBA확인 및 교환
2.실내기 PBA확인 및 교환
C103
-
실내외기 Main Panel간 통신 점검
1.연결 커넥트 재체결
2.PBA교체
C121
실내기 ROOM 온도센서
1.연결 커넥트 재체결
1.연결 커넥트 재체결
2.센서 교체
C122
실내기 열교환기 IN 온도 센서 점검
1.연결 커넥트 재체결
1.연결 커넥트 재체결
2.센서 교체
C123
실내기 열교환기 OUT 온도 센서 점검
1.연결 커넥트 재체결
1.연결 커넥트 재체결
2.센서 교체
C126
실내기 토출 온도센서 점검
1.연결 커넥트 재체결
1.연결 커넥트 재체결
2.센서 교체
C154
실내팬 점검
-
1.실내팬 커넥트 재체결
2.모터 교체
3.PBA 교체
C163
옵션점검
-
1.실내기 옵션 입력
C203
실외기 PBA 통신 점검
-
1.실외기 PBA교체
C221
실외 온도 센서 점검
1.연결 커넥트 재체결
1.연결 커넥트 재체결
2.센서 교체
C237
C246
Cond센서 점검
1.연결 커넥트 재체결
1.연결 커넥트 재체결
2.센서 교체
C251
C261
Discharge 센서 점검
1.연결 커넥트 재체결
1.연결 커넥트 재체결
2.센서 교체
C320
OLP센서 점검
1.연결 커넥트 재체결
1.연결 커넥트 재체결
2.센서 교체
C404
과부하 보호제어
1.실외기 위치 및 방향 변경
1.실외기 세트 재설치
C416
Discharge 보호제어
1.제품과 배관 체결부, 배관과 배관 연장부 누설 여부 점검
2.실외기 위치 및 방향 변경
1.누설부를 찾아 막고 냉매 재충전
2.실외기 세트 재설치
C422
막힘 보호제어
1.서비스밸브 개방 여부 점검
2.EEV 동작 여부 및 연결상태 확인
3.배관막힘 여부 확인
4.누설 여부 확인(압력 확인)
1.서비스밸브 개방
2.EEV 동작 여부 및 연결상태 확인
3.배관막힘 여부 확인
4.누설 여부 확인(압력 확인)
C441
냉방 기동 금지
1.외부 온도 체크 (냉방금지:-5℃이하)
1.외부 온도 체크(냉방금지:-5℃이하)
2.온도 센서 확인 및 교환
C458
실외기 Fan Motor 점검
-
1.커넥터 재체결
2.모터 교체
3.이물질 제거
C461
압축기 기동운전 점검
-
1.실외기 PBA 교체
2.압축기 단품 교체
C462
전전류 보호제어
1.실외기 위치 및 방향 변경
1.실외기 세트 재설치
C463
OLP 보호제어
1.서비스밸브 개방 여부 재확인
2.제품과 배관 체결부, 배관과 배관 연장부 누설 여부 점검
3.실외기 위치 및 방향 변경
1.서비스밸브 개방
2.누설부 확인 후 냉매 재충전
3.실외기 세트 재설치
C464
압축기 내부 전류 상승 점검
1.실외기 PBA 점검
2.압축기 동작 상태 점검
3.설치 전원 점검
4.서비스밸브 개방 여부 점검
5.실외기 설치상태 확인
6.실외팬 정상 동작 확인
1.실외기 PBA 교체
2.압축기 단품 교체
3.실외기 설치 상태 및 실외 열교환기 오염 상태 확인
4.실외팬 정상 동작 확인
C465
운전 부하 상승 점검
1.실외팬 정상 동작 확인
2.냉매 과충진 상태 확인(압력 체크)
3.막힘 여부 확인 및 조치(서비스밸브 개방 여부 포함)
4.실외기 설치 상태 확인
1.실외팬 정상 동작 확인
2.냉매 과충진 상태 확인(압력 체크)
3.막힘 여부 확인 및 조치
4.실외기 설치 상태 및 실외 열교환기 오염 상태 확인
C466
실외 제어기 내부 전압 점검
1.고객댁 전기콘센트 전압 상태 점검
(220±10% 초과 여부)
1.리액터 와이어 재체결
2.가정 내 전원 정상 여부 확인
3.실외기 PBA 교체
C467
압축기 운전 점검
1.압축기 상태 점검 / 압축기 연결선 점검 / 실외기 PBA점검
1.압축기 와이어 재체결
2.PBA교체
C469
실외 제어기 내부 전압센서 점검
1.리액터(컨트롤러 하단 코일) 연결선 확인
1.실외기 PBA교체
C470
실외기 EEPROM 점검
-
1.EEPROM Data 로딩
C471
실외기 EEPROM 점검
-
1.EEPROM Data 로딩
C474
방열판 온도센서 점검
-
1.실외기 PBA 교체
C483
HW연결 전류 점검
1.고객댁 전기콘센트 전압 상태 점검
(220±10% 초과 여부)
1.입력단자 전압 확인(220±10% 초과여부)
2.실외기 PBA 교체
C484
제어기 입력 전류 과승
1.리액터 와이어 단락 확인 및 리액터 점검
2.실외기 PBA 점검
1.리액터 와이어 단락 확인
2.리액터 교체
3.실외기 PBA교체
C485
입력 전류센서 점검
-
1.실외기 PBA 교체
C488
입력 전압센서 점검
1.실외기 PBA 점검
1.전원 확인
2.실외기 PBA교체
C500
방열판 과열 점검
1.방열판 고정 스크류 체결 여부 확인
1.방열판 고정 스크류 재체결
2.방열판 확인시 온도가 비정상적으로 높으면 실외기 설치 위치 변경
3.실외기 Fan 교체
4.실외기 PBA 교체
C554
냉매 부족
1.제품과 배관 체결부, 배관과 배관 연장부 누설여부 점검 및 냉매추가
1.배관 연결 상태 확인 후 냉매추가
2.서비스밸브 교체 및 냉매추가
C574
설치성 냉매 완전 누설
1.배관 체결부(스마트링크), 배관 연장부(유니온) 누설 여부 점검
2.용접 부위 누설여부 확인
3.고압 막힘 여부 확인
1.누설부 찾아 조치 후 냉매 재충전
2.고압 막힘 여부 확인
00,1-,2-

(2실이상 설치시)
0-,11,2-
0-,11,22
0-,1-,22
00,11,2-
0-,1-,2-
배관 연결 점검
배관 연결에 문제가 발생한 경우 해당 배관 주소자리에 "-"를 표시
예)00:정상, 0-:점검(스탠드형)
11:정상, 1-:점검(벽걸이형)
22:정상, 2-:점검(벽걸이형)
1.해당 번호의 서비스밸브 개방
2.해당 번호의 EEV 재체결
3.해당 배관의 꺾임, 눌림, 용접막힘 등을점검
4.저압측 압력 이상유무 점검(냉매충진 모드로 점검할 것)
1.해당 번호의 서비스밸브 개방
2.해당 번호의 EEV 재체결
3.해당 배관 상태를 확인 후 재연결
4.저압측 압력 이상유무 점검
00,1-,2-
(2실이상 설치시)
00,12,2-
00,1-,21
00,12,21
주소 설정 점검
벽걸이형 주소 설정이 정상적으로 되지 않은 경우 해당 배관 주소에 다른 주소를 표시
예)3실:00,11,22 →정상
00,12,21 →점검(벽걸이형)
2실:00,11,2- →정상
00,1-,2- →점검(벽걸이형)
1.벽걸이형 주소 설정 수정 후 전원 껐다 켬. (벽걸이1번:1, 벽걸이2번:2)
2.서비스밸브에 연결된 벽걸이형 1번,2번의 배관 오연결 여부를 점검
3.저압측 압력 이상유무 점검(냉매충진 모드로 점검할 것)
1.벽걸이형 주소 설정 수정 후 전원 껐다 켬. (벽걸이1번:1, 벽걸이2번:2)
2.서비스밸브에 해당하는 배관 재연결
*벽걸이 1대 설치시, 주소 설정은 필요가 없으며, 벽걸이 2대 설치시 주소 설정이 필요합니다.
*벽걸이형 주소 설정은 리모컨 옵션을 통해서 설정하실수 있습니다
3.저압측 압력 이상유무 점검
(냉매충진 모드로 점검할 것)

삼성 시스템 에어컨 에러코드

삼성 시스템
에어컨 오류코드
에어컨 오류 해결방법
E101 "DVM,DPM,DVS:실내외기 통신에러(실내기에서 수신하지 못한 경우), SINGLE:실내기 판넬 메인간 통신에러통신선 연결 상태 확인 후 전원 Reset
E102 실외기 -> 통신불량 실내기로 보내는 통신에러 통신선 연결 상태 확인 후 전원 Reset
E103 실내기 판넬 메인간 통신에러 통신선 연결 상태 확인 후 전원 Reset
E104 [GHP-R22] "실내-Host", "실내-집중"간 통신 이상 통신선 연결 상태 확인 후 전원 Reset
E105 공간감지 모듈 과 실내기와 통신에러 공간감지 모듈과 실내기 연결 상태 확인
E106 LCD 와 Panel 간 통신 에러 통신선 연결 상태 확인 후 전원 Reset
E107 LCD 와 실외기 간 통신 에러 통신선 연결 상태 확인 후 전원 Reset
E108 설정주소 중복 Error 설치기기의 주소 재설정 후 K3 reset
E109 실내기 어드레스 미완료 통신 에러 실내외기 통신선 연결 상태 확인 및 실외기 설치댓수 확인실내기 주소 설정상태 확인 후 K3 reset
E110 HTU, Control Kit 간 통신 미검지 에러 (Control Kit에서 검지통신선 연결 상태 확인 후 전원 Reset
E121 실내기의 ROOM 온도센서 short/open
E122 실내기의 Eva_in 센서 short/open
E123 실내기의 Eva_out 센서 short/open
E124 실내통신에러(실내기 → 실외기 통신에러 전송 시 실외기에서 표시통신선 연결 상태 확인 후 전원 Reset
E125 실내기의 Eva_mid2 센서 short/open
E126 실내기 실내토출온도센서 short/open
E127 [GHP-R22] 실내온도(흡입온도) Sensor 이탈 에러 흡입온도 센서 점검커넥터 접속 확인
E128 실내 Eva_in 센서 이탈 에러 실내기 열교환기 in 센서 이탈 확인실내기 열교환기 in 센서 홀더 부착 확인"
E129 실내 Eva_out 센서 이탈 에러 실내기 열교환기 out 센서 이탈 확인실내기 열교환기 out 센서 홀더 부착 확인"
E130 실내 Eva_in, out 센서 동시 이탈 에러 실내기 열교환기 in, out 센서 이탈 확인실내기 열교환기 in, out 센서 홀더 부착 확인"
E131 보조(전기히터 센서 에러
E132 보조(전기히터 센서 에러
E133 보조(전기히터 센서 에러
E134 셔터 센서에러 (셔터가 두개 모델이 있는경우 상단 에러 : Aurora)
E135 퍼펙트팬(청정팬센서에러
E136 셔터 센서에러 하당(셔터가 두개 모델이 있는경우 하단 에러 : Aurora)
E137 VOC SENSOR OPEN/SHORT ERROR
E138 GAS SENSOR OPEN/SHORT ERROR
E139 ERV CO2 SENSOR OPEN/SHORT ERROR
E140 실내 Dust sensor Error
E141 IAQ CO2 SENSOR OPEN/SHORT ERROR
E142 실내기 습도(Humid) 센서 short/open
E143 공간감지 센서 Error
E144 실내기의 Eva2_in 센서 short/open
E145 실내기의 Eva2_out 센서 short/open
E146 EEV Inlet 센서 short/open
E147 실내 Eva2_in 센서 이탈 에러 실내기 열교환기 Eva2_in 센서 이탈 확인실내기 열교환기 Eva_2in 센서 홀더 부착 확인"
E148 실내 Eva2_out 센서 이탈 에러 실내기 열교환기 Eva2_out 센서 이탈 확인실내기 열교환기 Eva_2 out 센서 홀더 부착 확인"
E149 AHU Master 실내기 실내센서 설정 에러
E150 RESERVED(DMS-SNET3오류)
E151 실내 전동변 열림 고장 2차 전동변 와이어의 PCB 연결 확인
전동변 코일 체결 상태 확인, Coil 외부 녹발생, Coil 내부 단선/합선 확인실외기 리셋(K3) 및 실내기 전원 Reset 후 에러 발생 여부 재확인고장 확인 시 전동변 교체"
E152 실내 전동변 닫힘 고장 2차 전동변 와이어의 PCB 연결 확인
전동변 코일 체결 상태 확인, Coil 외부 녹발생, Coil 내부 단선/합선 확인고장 확인 시 전동변 교체"
E153 실내 float s/w 2차 검지 실내기 플롯팅 센서 단선 확인드레인 펌프 단선 확인드레인 펌프 불량 여부 확인"
E154 실내팬 에러
E155 실내팬에러
E156

실내 전동변(EEV2) 열림 고장 2차 전동변 와이어의 PCB 연결 확인전동변 코일 체결 상태 확인, Coil 외부 녹발생, Coil 내부 단선/합선 확인실외기 리셋(K3) 및 실내기 전원 Reset 후 에러 발생 여부 재확인고장 확인 시 전동변 교체"
E157 실내 전동변(EEV2) 닫힘 고장 2차 전동변 와이어의 PCB 연결 확인전동변 코일 체결 상태 확인, Coil 외부 녹발생, Coil 내부 단선/합선 확인실외기 리셋(K3) 및 실내기 전원 Reset 후 에러 발생 여부 재확인고장 확인 시 전동변 교체"
E158 UDoor 상단 구동 에러
E159 UDoor 하단 구동 에러
E160 실내기 Pump 구속 에러 실내 드레인펌드 동작 확인
E161 혼용운전 에러 " Heat Pump 모델에만 적용됨(HR 모델은 혼용운전 에러 없음), 잘못된 실내기 동작 명령에 의한 것이며 해당 실내기를 정지 또는 운전모드 변경"
E162 EEPROM 에러 "EEPROM 교체(탈착식), PBA 교체(비 탈착식)"
E163 EEEPROM OPTION SETTING ERROR 해당 실내기 옵션 재설정
E164 특소세 관련 에러 실내기 옵션 code 확인
E165 전기히터 토출온도 보호에러 보호센서 short/open 확인
E166 전기히터 관련 무풍에러
E167 실내기의 주변제어기기사용 Option DIP S/W 설정 에러 실내기 PBA의 Dip Switch 옵션 설정이 연결된 제어기 사용 설정인지 확인 후 재설정
E168 IAQ 안전 S/W Open Error
E169 AHU EEV 고장검지 에러 AHU KIT EEV 동작불량 또는 누설확인
E170 화씨/섭씨설정 혼용사용 에러(섭씨로 설정된 실내기에서 발생실내기의 화씨/섭씨 설정 상태 확인 후 해당 실내기에 맞는 옵션으로 재설정
E171 공용 실내기 Mid 센서 에러(2010년 이후 실내기)
E172 배관 In 이탈
E173 배관 Out 이탈
E174 ERV+ 열교환기 흡입온도센서 short/open
E175 실내기 내장 실외온도 센서 short/open 에러
E176 실내팬에러
E177 hydro box에서 emerency 신호 발생 에러 Hydro box PBA Emergency 단자 접촉 확인
E178 Data Flash H/W Error
E180 MCU SOL Valve 냉난방 동시 열림 1차 "MCU SOL VALVE 커넥터 확인, MCU SOL VALVE의 코일 연결 상태 확인, MCU SOL VALVE BODY 동작상태 확인"
E181 MCU SOL Valve 냉난방 동시 열림 2차 "MCU SOL VALVE 커넥터 확인, MCU SOL VALVE의 코일 연결 상태 확인, MCU SOL VALVE BODY 동작상태 확인"
E182 실내측 습도센서 에러(ERV)
E183 실외측 습도센서 에러(ERV)
E185 실내기 통신라인에 전원라인 삽입 오결선 에러
E186 sMPI(SPI) Feedback 이상
E187 K1Filter Feedback 에러
E190 배관점검 중 Eva_in 온도 변화없음 또는 잘못된 실내기의 Eva_in 온도가 변함 "MCU에 연결된 냉매배관과 실내기 주소 일치여부 확인, MCU Dip Switch 설정상태 확인"
E191 배관점검 중 Eva_out 온도 변화없음 또는 잘못된 실내기의 Eva_out 온도가 변함 "MCU에 연결된 냉매배관과 실내기 주소 일치여부 확인
E192 실내기 COVER OPEN(실내기 안전스위치)
E193 실내 Panel Zero-Crossing Error
E194 실내 Main Zero-Crossing Error
E195 IAQ 안전 S/W Open Error
E198 Thermal Fuse 에러(터미널 블록 온도 상승시 에러 발생)
E199 배관점검 미진행 상태 표시 에러 배관 점검 운전 진행하였는지 확인
E201 Tracking 5회 완료 시 실내기 설정 댓수 에러 (일부 실내기 단선각 실내기 통신선 연결 상태 확인
E202 Tracking 완료 후 통신에러로 인한 System Down (전체 실내기 단선실내외기 통신선 연결 상태 확인
E203 실외기 MAIN-- SUB간 통신에러 "통신선 연결 상태 확인 후 전원 Reset PBA 교체"
E204 Tracking 5회 후 완료 시 설정 MCU와 통신된 MCU 숫자가 맞지 않음 미사용
E205 실외기 Inv Micom -- 실외기 Fan Motor Micom과의 통신에러 "Main-Hub 연결선 확인, Hub-Fan 연결선 확인, Fan-Inverter 연결선 확인"
E206 실외기 Main PBA - 부하 PBA간 통신 에러 "국판 DVM Plus4 Up/유럽향 DVM Plus4, Main-Hub 연결선 확인. Hub PBA 이상 확인
E210 MCU와 2분이상 통신 불능통신선 연결 상태 확인 후 전원 Reset
E211 실내기 한대에서 분지구 2개를 쓸 때 연속되게 연결하지 않음 MCU Y-Joint 연결과 실내기 주소설정 확인
E212 분지구와 연결된 실내기 주소 설정하는 Rotary스위치가 같은 주소로 3회 이상 설정될 때 나오는 경우 표시 MCU Y-Joint 연결과 실내기 주소설정 확인
E213 MCU에 등록된 실내기의 대수와 설치된 실내기의 수는 같으나 MCU에 등록된 실내기주소 중 설치되지 않은 실내기가 있는 경우 표시 MCU 실내기 주소설정과 해당 port에 연결된 실내기 Address가 일치하는지 확인
E214 "실외기에서 MCU 대수를 잘못 설정한 경우 표시
MCU가 두대이상 연결 될 때 같은 주소가 있을시 경우 표시실외기 MCU 대수 설정 스위치와 설치된 MCU 대수가 일치하는지 확인
E215 MCU 분지구의 Rotary스위치 주소값과 또 다른 MCU 분지구의 Rotary 스위치 주소 값이 같을 경우 표시 "MCU와 실내기간 주소 설정 확인, MCU와 실내기간 배선 상태 확인"
E216 분지구가 실내기와 연결 되지 않았는데 분지구 스위치가 ON되어 있는 경우 표시 "MCU와 실내기 배관연결 상태 확인, MCU 설정 확인"
E217 분지구와 실내기가 연결 되어 있지만 분지구 스위치가 OFF된 채로 실내기가 등록되어있는경우 표시 "MCU와 실내기 배관연결 상태 확인, MCU 설정 확인"
E218 MCU에 등록된 실내기의 대수보다 설치된 실내기 수가 하나이상 많은 경우 표시 "MCU와 실내기 배관연결 상태 확인, MCU와 실내기간 주소 설정 확인"
E219 MCU 과냉각 In Sensor Open/Short
E220 MCU 과냉각 Out Sensor Open/Short
E221 "OUT TEMP SENSOR ERROR (OPEN/SHORT)
- ERROR LEVEL: 4.9V(-50)이상, 0.4V(93)미만"
E224 Water Temprature SENSOR ERROR (OPEN/SHORT)
E225 Control box SENSOR ERROR (OPEN/SHORT)
E226 OUT_TEMP 온도센서 이탈 에러 OUT_TEMP 온도센서 이탈 확인
E231 " COND_OUT Main TEMP SENSOR ERROR (OPEN/SHORT)
- ERROR LEVEL: 4.9V(-50)이상, 0.4V(93)미만"
E236 " COND_OUT Sub1 TEMP SENSOR ERROR (OPEN/SHORT)
- ERROR LEVEL: 4.9V(-50)이상, 0.4V(93)미만"
E237 " COND TEMP SENSOR ERROR (OPEN/SHORT)
- ERROR LEVEL: 4.9V(-50)이상, 0.4V(93)미만"
E241 실외기의 COND_MID 또는 COND OUT 센서 이탈 에러실외기의 COND_MID 또는 COND OUT 센서 이탈 확인
E242 실외기 히터 에러
E246 COND_OUT 1 이탈 COND_OUT 1 이탈 확인
E251 "PWM DISCHARGE TEMP SENSOR ERROR (OPEN/SHORT)
-ERROR 검지조건실외온도 -10도 이상에서 검지
-ERROR LEVEL: 4.95V(-30'C)이상, 0.5V(151'C)미만"
E256 "정속압축기 1 DCHRG SENSOR ERROR (OPEN/SHORT)
-ERROR 검지조건실외온도 -10도 이상에서 검지
-ERROR LEVEL: 4.95V(-30'C)이상, 0.5V(151'C)미만"
E257 정속압축기 2 DCHRG SENSOR ERROR (OPEN/SHORT)
-ERROR 검지조건실외온도 -10도 이상에서 검지
-ERROR LEVEL: 4.95V(-30'C)이상, 0.5V(151'C)미만"
E258 "정속압축기 3 DCHRG SENSOR ERROR (OPEN/SHORT)
-ERROR 검지조건실외온도 -10도 이상에서 검지
-ERROR LEVEL: 4.95V(-30'C)이상, 0.5V(151'C)미만"
E261 Digital_discharge 센서 이탈 에러 Digital Comp discharge 센서 이탈 확인
E262 Fixd 1_discharge 센서 이탈 에러 Fixed 1 Comp discharge 센서 이탈 확인
E263 Fixd 2_discharge 센서 이탈 에러 Fixed 2 Comp discharge 센서 이탈 확인
E264 Fixd 3_discharge 센서 이탈 에러 Fixed 3 Comp discharge 센서 이탈 확인
E265 SUMP 센서 이탈 (메인메인 Comp SUMP 센서 이탈 확인
E266 SUMP 센서 이탈 (서브1) Sub1 Comp SUMP 센서 이탈 확인
E267 SUMP 센서 이탈 (서브2) Sub2 Comp SUMP 센서 이탈 확인
E268 SSUMP 센서 이탈 (서브3) "Sump 센서 부착 위치 고정 확인
Sump 센서 연결 회로부 확인 및 센서 이상 유무 확인
Sump 센서 전선 단선 및 PCB 연결 상태 확인"
E269 SUCTION 센서 이탈 "Suction 센서 부착 위치 고정 확인
Suction 센서 연결 회로부 확인 및 센서 이상 유무 확인
Suction 센서 전선 단선 및 PCB 연결 상태 확인"
E271 Sump_Temp Digital SENSOR ERROR(OPEN/SHORT)
에러 검지조건실외온도 10도 이상에서 검지
에러 Level: 4.95V(-30)이상, 0.5V(151미만
E276 Sump_Temp FIXED 1 SENSOR ERROR(OPEN/SHORT)
에러 검지조건실외온도 10도 이상에서 검지
에러 Level: 4.95V(-30)이상, 0.5V(151미만
E277 Sump_Temp FIXED 2 SENSOR ERROR(OPEN/SHORT)
에러 검지조건실외온도 10도 이상에서 검지
에러 Level: 4.95V(-30)이상, 0.5V(151미만
E278 Sump_Temp FIXED 3 SENSOR ERROR(OPEN/SHORT)
에러 검지조건실외온도 10도 이상에서 검지
에러 Level: 4.95V(-30)이상, 0.5V(151미만
E291 고압 SENSOR ERROR(OPEN/SHORT) 압축기 기동시에만 검지
E296 저압 SENSOR ERROR(OPEN/SHORT) 압축기 기동시에만 검지
E301 고압 SENSOR 이탈 에러
E306 저압 SENSOR 이탈 에러
E307 균유센서 SHORT/OPEN
E308 SUCTION 센서 SHORT/OPEN
E309 균유센서 2센서 SHORT/OPEN
E310 균유센서 3센서 SHORT/OPEN
E311 이중관센서 SHORT/OPEN
E312 Main Cooling Sol Valve Open 에러
E313 4-Way Valve 동작 에러
E314 균유센서 4센서 SHORT/OPEN
E315 CT1센서 온도 SHORT/OPEN
E316 CT2센서 온도 SHORT/OPEN
E317 CT3센서 온도 SHORT/OPEN
E320 OLP 센서SHORT/OPEN
E321 EVI INLET 센서 SHORT/OPEN
E322 EVI OUTLET 센서 SHORT/OPEN
E332 실외 2번 배관 입구 센서 이탈(TA_2) "실외 2번 배관 입구 센서 부착 위치 고정 확인실외 2번 배관 입구 센서 연결 회로부 확인 및 센서 이상 유무 확인실외 2번 배관 입구 센서 전선 단선 및 PCB 연결 상태 확인"
E333 실외 3번 배관 입구 센서 이탈(TA_3) "실외 3번 배관 입구 센서 부착 위치 고정 확인실외 3번 배관 입구 센서 연결 회로부 확인 및 센서 이상 유무 확인실외 3번 배관 입구 센서 전선 단선 및 PCB 연결 상태 확인"
E334 실외 4번 배관 입구 센서 이탈(TA_4) "실외 4번 배관 입구 센서 부착 위치 고정 확인실외 4번 배관 입구 센서 연결 회로부 확인 및 센서 이상 유무 확인실외 4번 배관 입구 센서 전선 단선 및 PCB 연결 상태 확인"
E335 실외 0번 배관 출구 센서 이탈(TB_0) "실외 0번 배관 출구 센서 부착 위치 고정 확인실외 0번 배관 출구 센서 연결 회로부 확인 및 센서 이상 유무 확인실외 0번 배관 출구 센서 전선 단선 및 PCB 연결 상태 확인"
E336 실외 1번 배관 출구 센서 이탈(TB_1) "실외 1번 배관 출구 센서 부착 위치 고정 확인실외 1번 배관 출구 센서 연결 회로부 확인 및 센서 이상 유무 확인실외 1번 배관 출구 센서 전선 단선 및 PCB 연결 상태 확인"
E337 실외 2번 배관 출구 센서 이탈(TB_2) "실외 2번 배관 출구 센서 부착 위치 고정 확인실외 2번 배관 출구 센서 연결 회로부 확인 및 센서 이상 유무 확인실외 2번 배관 출구 센서 전선 단선 및 PCB 연결 상태 확인"
E338 실외 3번 배관 출구 센서 이탈(TB_3) "실외 3번 배관 출구 센서 부착 위치 고정 확인실외 3번 배관 출구 센서 연결 회로부 확인 및 센서 이상 유무 확인실외 3번 배관 출구 센서 전선 단선 및 PCB 연결 상태 확인"
E339 실외 4번 배관 출구 센서 이탈(TB_4) "실외 4번 배관 출구 센서 부착 위치 고정 확인실외 4번 배관 출구 센서 연결 회로부 확인 및 센서 이상 유무 확인실외 4번 배관 출구 센서 전선 단선 및 PCB 연결 상태 확인"
E346 팬제어기2 Fan 기동실패
E347 팬제어기2 Wire미결선
E348 팬제어기2 Lock 에러
E353 실외팬2 Overheat Error
E355 실외팬2 IPM(Internal PCB Module) Overheat Error
E361 인버터압축기 기동 실패 또는 CT1 저전류
E364 인버터2 DC Peak 압축기 정지
E365 인버터압축기 과부하 정지(30A 이상)
E366 인버터2 DC Link 전압 150V 이하 410V 이상
E367 인버터압축기 회전이상 또는 압축기 Wire 미결
E368 인버터2 Comp 전류센서 에러
E369 인버터2 DC Link 센서 에러
E371 인버터실외기 EEPROM Read/Write 에러(OTP error)
E374 인버터방열판 온도 센서 에러
E378 실외팬2 IPM H/W OC
E385 인버터입력전류 센서 Error
E387 실외팬2 Hall Sensor Error
E388 인버터입력전압 센서 Error
E389 실외팬 #2 과부하 정지
E391 팬제어기2 EEPROM Read/Write 에러
E393 팬제어기전류센서 에러
E396 팬제어기2 DC Link 센서 에러
E399 팬제어기방열판 온도 센서 에러
E400 인버터2 Inverter COMP용 IPM Overheat Error
E401 실외 동결 검지 1
E402 실외 동결 검지 2
E403 실외 동결 검지 3 - 동결 COMP DOWN
E404 실외 과부하 보호제어 에러
E405 실외 과부하 보호제어 에러
E406 실외 과부하 보호제어 에러
E407 고고압센서 보호제어 에 인한 압축기 down " 배관막힘 확인고압센서 이상유무 확인냉매량 확인"
E408 고압센서 보호제어 에 인한 압축기 down
E409 고압센서 보호제어 에 인한 압축기 down
E410 저압센서 보호제어 에 인한 압축기 down " 저압센서 이상유무 확인냉매량 확인(누설확인)"
E411 저압센서 보호제어 에 인한 압축기 down
E412 저압센서 보호제어 에 인한 압축기 down
E413 실외 SUMP DOWN_1 보호제어 " Sump 센서 부착 위치 고정 확인냉매량 확인"
E414 실외 SUMP DOWN_2 보호제어
E415 실외 SUMP DOWN_3 보호제어
E416 실외 토출온도_1 보호제어 "Discharge 1/TOP 1 센서 저항 확인서비스 밸브 OPEN여부 확인, Manifold guage의 값과 S-net /저압값 비교/저압센서 이상 여부실내/외 EEV 동작 여부 확인배관 내 필터 등 막힘 확인"
E417 실외 토출온도_2 보호제어 "Discharge 2/TOP 2 센서 저항 확인서비스 밸브 OPEN여부 확인, Manifold guage의 값과 S-net /저압값 비교/저압센서 이상 여부실내/외 EEV 동작 여부 확인배관 내 필터 등 막힘 확인"
E418 실외 토출온도_3 보호제어 "Discharge 2/TOP 2 센서 저항 확인서비스 밸브 OPEN여부 확인, Manifold guage의 값과 S-net /저압값 비교/저압센서 이상 여부실내/외 EEV 동작 여부 확인배관 내 필터 등 막힘 확인"
E419 실외 전동변#1 열림 6차 자기진단 에러 "실외 EEV 동작여부 확인실외 EEV 연결여부 확인"
E420 실외 전동변#2 열림 6차 자기진단 에러 "실외 EEV 동작여부 확인실외 EEV 연결여부 확인"
E421 실외 전동변#3 열림 6차 자기진단 에러 "실외 EEV 동작여부 확인실외 EEV 연결여부 확인"
E422 실외 전동변#1 닫힘 6차 자기진단 에러 "실외 EEV 동작여부 확인실외 EEV 연결여부 확인서비스밸브 Open 확인"
E423 실외 전동변#2 닫힘 6차 자기진단 에러 "실외 EEV 동작여부 확인실외 EEV 연결여부 확인서비스밸브 Open 확인"
E424 실외 전동변#3 닫힘 6차 자기진단 에러 "실외 EEV 동작여부 확인실외 EEV 연결여부 확인서비스밸브 Open 확인"
E425 실외 역상 검지 검지에러 "입력배선 확인, EMI Boad Fuse 확인"
E426 실외 역상 검지 검지에러 "입력배선 확인, EMI Boad Fuse 확인"
E427 실외 역상 검지 검지에러 "입력배선 확인, EMI Boad Fuse 확인"
E428 실외 압축비 에러 "서비스 밸브 OPEN여부 확인, Manifold gage의 값과 S-net 고압값 비교 센서 이상 여부실내/외 EEV 동작 여부 확인배관 내 필터 등 막힘 확인냉매량 확인(부족 여부), 저압축비의 경우 4WAY 절환 검토"
E429 실외 압축비 에러 "서비스 밸브 OPEN여부 확인, Manifold gage의 값과 S-net 고압값 비교 센서 이상 여부실내/외 EEV 동작 여부 확인배관 내 필터 등 막힘 확인냉매량 확인(부족 여부), 저압축비의 경우 4WAY 절환 검토"
E430 실외 압축비 에러 "서비스 밸브 OPEN여부 확인, Manifold gage의 값과 S-net 고압값 비교 센서 이상 여부실내/외 EEV 동작 여부 확인배관 내 필터 등 막힘 확인냉매량 확인(부족 여부), 저압축비의 경우 4WAY 절환 검토"
E431 균유밸브이상 "균유 서비스 밸브 확인균유밸브 온도센서 이탈코일불량/커넥터 연결 확인"
E432 균유밸브이상
E433 균유밸브이상
E434 균유밸브 열림고장(DVM PLUS 2에서는 HotGasValve열림고장)
E435 수냉식 Flow Switch Error "수배관 유량 확인, FLOW SWITCH 고장, PBA 확인"
E436 열교환기 동파방지에러 "수온 및 수량 확인저압센서 확인서비스밸브 및 실내외 EEV 확인"
E437 균유밸브 닫힘고장(DVM PLUS 2에서는 HotGasValve닫힘고장)
E438 EVI EEV 열림 고장 "- EVI EEV 및 Intercooler 누설냉매 과충전실외 Check Valve 역삽, - 실내기 EEV누설실내측 액관-가스관 직접 연결"
E439 냉매 누설 에러 "- 냉매 누설/부족, - /저압 압력센서의 단선 또는 고장"
E440 난방 실외온도 30도이상 기동금지 시스템 보호 동작 상태 (고장 아님)
E441 냉방 기동금지 (실외온도 저온인 경우시스템 보호 동작 상태 (고장 아님)
E442 실외온도 15도 이상에서 난방운전모드로 냉매충진운전 금지 시스템 보호 동작 상태 (고장 아님)
E443 냉매 누설 에러 "- 냉매 누설/부족, - 고압 압력센서의 단선 또는 고장"
E445 CCH 자기진단 에러 (CCH 오작동 또는 Top센서/Sump센서 오결선) CCH 커넥터 PCB 연결 안됨 압축기 TOP센서(또는 Sump 센서이탈 / CCH 자체 불량
E446 팬제어기1 Fan 기동실패
E447 팬제어기1 Wire미결선
E448 팬제어기1 Lock 에러
E449 중압 보호제어에 의한 압축기 정지 "서비스밸브 및 Main EEV 확인중간압센서 고장"
E450 COND 고온(보호제어매회 Cycle 상태 확인, Cond 온도확인
E451 저압스위치 저압(보호제어) Cycle 상태 확인저압스위치 확인
E452 저압스위치 저압(보호제어) Cycle 상태 확인저압스위치 확인
E453 실외팬 Overheat Error
E454 실외팬 RPM Error (2500rpm이상 및 target속도대비 실제속도 100rpm차이가 10초마다 측정하여 10회 이상 날경우)
E455 실외팬 IPM(Internal PCB Module) Overheat Error
E456 실외팬 Overcurrent Error
E457 실외팬 Reversed direction of the wind Error
E458 실외기 Fan 구속(Fan Error) 또는 CT1 과전류
E459 실외기 IPM Fault Error 또는 CT2 과전류
E460 실외기 통신-전원 오결선 검지 또는 CT3 과전류
E461 인버터 압축기 기동 실패 또는 CT1 저전류
E462 전전류 제어 압축기 정지 또는 CT2 저전류
E463 OLP 온도제어 압축기 정지 또는 CT3 저전류
E464 DC Peak 압축기 정지
E465 압축기 과부하 정지(30A 이상압축기 상간저항절연저항 확인
E466 DC Link 전압 150V 이하 410V 이상
E467 압축기 회전이상 또는 압축기 Wire 미결
E468 인버터 Comp 전류센서 에러
E469 DC Link 센서 에러
E470 실외기 EEPROM Read/Write 에러
E471 실외기 EEPROM Read/Write 에러(OTP error)
E472 실외기 Zero crossing 에러
E473 인버터 Comp Lock Error
E474 방열판 온도 센서 에러
E475 "실외기 BLDC Fan 2 Error 또는 실외팬2 RPM Error (2500rpm이상 및 target속도대비 실제속도 100rpm차이가 10초마다 측정하여 10회 이상 날경우)"
E476 4wAY 고장검지 Cycle 상태 확인, 4way V/v 확인
E477 액냉매 방지 제어 Cycle 상태 확인냉매량 확인
E478 실외팬 IPM H/W OC
E479 4WAY 오결선 검지 에러 4way V/v 결선 확인
E480 정속형 1 Stege OLP 보호제어(냉매누설 Error)
E481 Comp1 기동 에러 압축기 상간저항절연저항 확인, INV. PBA 확인
E482 Comp2 기동 에러 압축기 상간저항절연저항 확인, INV. PBA 확인
E483 H/W, S/W Detect DC Link 과전압
E484 PFC Overload(과전류) Error
E485 입력전류 센서 Error
E486 실외팬 DC-Link Voltage Under/Over Error
E487 실외팬 Hall Sensor Error
E488 입력전압 센서 Error
E489 실외팬 #1 과부하 정지
E490 실외온도 0&실내온도 0도 이하 기동금지 실외실내 온도 센서 확인
E491 팬제어기1 EEPROM Read/Write 에러
E492 실외팬2 IPM H/W OC
E493 팬제어기전류센서 에러
E494 실외Fan2 구속(Fan Error)으로 인한 시간지연 ERROR
E495 실외팬2 Overheat Error
E496 팬제어기1 DC Link 센서 에러
E497 실외팬2 Overcurrent Error
E498 실외팬2 IPM(Internal PCB Module) Overheat Error
E499 팬제어기방열판 온도 센서 에러
E500 Inverter COMP용 IPM Overheat Error
E503 서비스 밸브 잠김 서비스 밸브 열림 상태 확인.
E504 압축기 기동 실패 압축기 상간저항절연저항 확인, INV. PBA 확인
E505 고압 센서 자기 진단 고압센서 불량 점검고압센서 단선 및 이탈 확인
E506 저압 센서 자기 진단 저압센서 불량 점검저압센서 단선 및 이탈 확인
E508 Smart Install 미설치 에러 실외기 최초 전원 투입 시 Smart Install 설치가 되지 않을 때 발생 "Smart Install" 정상 설치 여부 확인
E512 RESERVED(DMS-SNET3오류)
E515 Control box 온도 과열 Control Box 확인
E516 Control box 방열 팬 구속
E551 제상운전 중
E552 저 토출압력 "서비스밸브 확인실내외기 EEV 확인수배관 확인냉매배관 확인"
E553 equability operation 미사용
E554 loading_failure / 실외기의 냉매 완전 누설 서비스 밸브에 매니폴더게이지 연결하여 압력확인
E555 오일회수운전
E556 실외기 마력설정 option 에러
E557 DPM 모드시 실내기간 제품기본 옵션 불일치 에러 설치된 모든 실내기에 옵션 재설정
E559 실외기의 미확인 에러 검지로 인한 실내기 운전 정지
E560 실외기 Switch option설정에러(사용하지 않는 Option상태가 설정된 경우) "DVM Plus3, 국판 DVM Plus4, Heat Pump, Heat Recovery 모델 혼용 설치 여부 확인(혼용 설치 불가), S/W Update 오류(해당 PBA에 맞지 않는 SW) 확인, PBA 손상 확인, DVM Plus4 UP, Heat Pump, Heat Recovery 모델 혼용 설치 여부 확인(혼용 설치 불가), E2p 옵션 파일 Update 오류(해당 모델에 맞지 않는 E2p옵션 파일확인, DVM S 구통신/신통신/수냉식, E2p 옵션 파일 Update 오류(해당 모델에 맞지 않는 E2p옵션 파일확인, Key Option(K2 길게 눌러 입력설정에서 압축기 고장 설정 확인(압축기 1대 모델에 고장 설정 시 에러 발생)"
E561 실외기 SA(SUPPLY AIR) FAN RPM
E562 실외기 RA(ROOM AIR) FAN RPM
E563 실내기 조합설치에러 "실내기 SW 버전 확인실내기 지원 여부 확인"
E564 IAQ Clean Fan Error
E565 Comp와 전원 wire 오결선 Error - Eva1 쪽의 전원선이 Comp2와 연결되거나 Eva2 쪽이 Comp1에 연결된 경우
E570 Boot Code Check FAIL
E573 실외기 설치 조합 에러 실외기 모듈 설치시 허용되지 않는 조합으로 설치할 경우 발생 "실외기 모델확인실외기 EEPROM 커넥터 연결상태 확인"
E574 실외기의 냉매 완전 누설서비스 밸브에 매니폴더게이지 연결하여 압력확인
E575 실외기의 냉매 완전 누설3(Comp1, Comp2 모두 검지된 경우서비스 밸브에 매니폴더게이지 연결하여 압력확인
E590 인버터 Driver #1 통신 에러
E591 인버터 Driver #2 통신 에러
E592 인버터 Driver #3 통신 에러
E593 인버터 Driver #4 통신 에러
E594 팬 Driver #1 통신 에러
E595 팬 Driver #2 통신 에러
E596 팬 Driver #3 통신 에러
E601 유선액정 ↔ 실내기간 통신에러 유선액정실내기간 통신선 연결 상태 확인 후 전원 Reset
E602 Master 유선액정 ↔ Slave 유선액정 통신에러 유선액정 간 통신선 연결 상태 확인 후 전원 Reset
E603 통신 Packet 이상 (Baudrate / 이종 통신 방식유선리모컨 F1F2 단에 연결되어 있는지 확인
E604 유선액정 ↔ 실내기간 Tracking 10회 이상 에러 유선리모컨에 F3F4 통신선로 확인
E605 7 Day Scheduler ↔ 유선액정,CAUR 통신에러 7 Day Scheduler, 유선액정,CAUR 간 통신선 연결 상태 확인
E606 유선액정 COM1/COM2 교차설치 에러 유선액정 COM1, COM2 통신 커넥터 교차 연결
E607 유선액정 Master-Master로 설정 설치 시 통신에러 유선액정 Master 설정 대수 확인, 1대 설정
E608 외부연동 ERV Controllr 미설치 이상 외부연동 옵션 설정후 ERV 설치되지 않음
E609 외부연동 실내기 미설치 이상 외부연동 옵션 설정후 실내기 설치되지 않음
E610 CAUR ↔ 중계기 통신에러 CAUR, 중계기 통신선 연결 상태 확인 후 전원 Reset
E611 DMS ↔ CAUR 통신에러 DMS, CAUR 통신선 연결 상태 확인 후 전원 Reset
E612 DMS ↔ PEAK 중계기 통신에러 DMS, PEAK 중계기 통신선 연결 상태 확인 후 전원 Reset
E613 DMS ↔ PIM/SIM 중계기 통신에러 DMS, PIM/SIM 통신선 연결 상태 확인 후 전원 Reset
E614 전력량계 ↔ PIM/SIM 중계기 통신에러 전력량계, PIM/SIM 통신선 연결 상태 확인 후 전원 Reset
E615 중계기 ↔ 실내기 통신에러 (중계기 트래킹 완료후 2분간 특정 실내기로 부터 통신 못받을 경우중계기실내기 통신선 연결 상태 확인
E616 중계기 ↔ 실외기 통신에러 (중계기 트래킹 완료후 2분간 실외기로 부터 통신 못받을 경우중계기실외기 통신선 연결 상태 확인
E617 Peak 전력 중계기 <-> Demand Controller 통신에러, Demand 중계기 <-> 전력량계 통신오류 Peak 전력 중계기, Demand Controller 통신선 연결 확인또는, Demand 중계기전력량계 통신선 연결 확인
E618 ERV Controller+실내기 (16EA) 최대설치 대수 초과 에러 ERV 설치 대수 16대 이하 확인
E619 섭씨/화씨 실내기 혼용설치 Error (신유선액정에 연결된 실내기중 "섭씨/화씨실내기가 혼용 설치될 경우실내기의 화씨/섭씨 설정 상태 확인 후 실내기 옵션 재설정
E620 신유선리모컨 "섭씨/화씨설정 오류 Error (Dip S/W #4 설정 오류신유선리모컨의 Dip Switch #4 설정 확인
E621 유선액정 리모컨 Master/Slave Dip Switch 옵션 설정오류 (Master 와 Slave의 옵션설정이 다른경우유선액정 리모컨 Master와 Slave의 Dip Switch 옵션 설정이 동일한지 확인
E622 Demand Controller / 전력량계 방식 선택 오류 PEAK 전력 중계기 옵션설정 상태 확인
E623 Demand 중계기 PT / CT 비 설정 오류 DMS에서 중계기의 PT/CT 비 설정
E624 Demand 중계기 전력량계로 부터 이상치 데이터 수신 오류 "PEAK 중계기와 전력량계 통신단 확인 또는 목표전력 설정 값 확인"
E625 Master DMS ↔ Slave DMS 통신에러 Master DMS, Slave DMS 간 통신선 연결 상태 확인 후 전원 Reset
E626 "ERV연동 유선리모컨(AWR-WE00) ERV 단독 설치 Error (실내기 연결하지 않고 ERV만 단독 연결할 경우), 실내기 연동 유선리모컨(AWR-VH10) 실내기 단독 설치 Error (ERV 연결하지 않고 실내기만 단독 연결할 경우)" "유선리모컨 옵션설정 확인외부연동 옵션 사용시 ERV 또는 실내기 설치여부 확인"
E627 "Master/Slave 유선리모컨 연동제어시 Slave 유선리모컨 2개 설치 Error (Master 유선리모컨에 Slave로 설정된 유선리모컨 2개를 동시에 설치할 경우)" Master 유선리모컨에 설치된 Slave 유선리모컨 대수 확인
E628 DMS중계기 통신에러 DMS, 중계기간 통신 연결 상태 확인 후 전원 Reset
E629 DMSDDC 통신에러 DMS, DDC? 간 통신 연결 상태 확인 후 전원 Reset
E630 "ERV유선리모컨 보통환기 옵션 설정 Error
보통환기 옵션 설정시에만 Check
- ERV 보통환기 미지원유선리모컨 옵션 보통환기사용유선리모컨의 보통 환기 옵션 미사용 설정 확인
E631 "ERV유선리모컨 자동환기 옵션 설정 Error
자동환기 옵션 설정시에만 Check
- ERV 자동환기 미지원유선리모컨 옵션 자동환기사용유선리모컨의 자동 환기 옵션 미사용 설정 확인
E632 "PIM 설정된 Pulse Width값 이외의 펄스가 입력될 경우 Error발생
1. 20ms 이하, 2. 400ms 이상, 3. 설정한 펄스폭 외의 펄스, 4. 3분이상 연속적인 펄스" "전력량계가 PIM 스펙에 정의된 규격을 지원하지 않음
전력량계의 설치상태를 확인"
E633 유선리모컨 비호환 기기 연결 감지 Error 유선리모컨에 연결된 기기가 유선리모컨과 호환되는 기기인지 확인
E652 COM 1 Dual Master 설정 설치 시 통신에러 F1-F2 통신단에 설치된 유선리모컨 대수 확인
E653 온도 Sensor Open/Short Error
E654 FRAM Error 또는 damper 에러(ERV 모델)
E655 RESERVED(DMS-SNET3오류)
E656 RESERVED(DMS-SNET3오류)
P701 float 1차 float switch 연결상태 확인
P702 실내전동변 닫힘 1차 "Wire 연결상태 확인
Coil 의 저항값 확인"
P703 실내전동변 열림 1차 "Wire 연결상태 확인
Coil 의 저항값 확인"
P720 실외 전동변#1 열림 매회 자기진단 에러 "Wire 연결상태 확인
Coil 의 저항값 확인"
P721 실외 전동변#2 열림 매회 자기진단 에러 "Wire 연결상태 확인
Coil 의 저항값 확인"
P722 실외 전동변#3 열림 매회 자기진단 에러 "Wire 연결상태 확인
Coil 의 저항값 확인"
P723 실외 전동변#1 닫힘 매회 자기진단 에러
P724 실외 전동변#2 닫힘 매회 자기진단 에러
P725 실외 전동변#3 닫힘 매회 자기진단 에러
P768 RESERVED(DMS-SNET3오류)
P801 [GHP-R410A] 통신에러 : "IF → 실외기" : 단선 GHP실외기와 GHP Interface Module간 통신선 확인
P802 [GHP-R410A] 통신에러 : "실외기 → IF" : 단선 GHP실외기와 GHP Interface Module간 통신선 확인
P803 [GHP-R410A] 통신에러 : "IF ↔ 실내기"간 일부 실내기 단선(통상통신중) "GHP Interface Module과 실내기간 통신선 확인
Error 발생 주소의 실내기 동작상태 확인(PBA 및 통신)"
P804 [GHP-R410A] 통신에러 실외기간 통신에러 "GHP Interface Module간 통신상태 확인, (실외기 멀티 설치시)"
P805 [GHP-R410A] 실외기 편성 설정 이상 실외기 설치 설정 상태 Dip Switch 확인(싱글 또는 멀티)
P806 [GHP-R410A] Remocon Sensor 단선/단락
P807 [GHP-R410A] 실외액관 Sensor 단선/단락
P808 [GHP-R410A] 실외 Unit – 과냉각열교입구 온도 서미스트 단선/합선
P809 [GHP-R410A] 압축기 흡입온도 과상승 "압축기 본체 온도 확인, 4way valve 절환 불량 점검"
P810 [GHP-R410A] 압축기 흡입과열도 미상승 "압축기 본체 온도 확인, 4way valve 절환 불량 점검"
P811 [GHP-R410A] 냉매고압 Switch 단선 고압스위치 단선 및 이탈 확인
P812 [GHP-R410A] Gas 전자변 출력이상 엔진 스로틀변연료가스변 점검
P813 [GHP-R410A] 냉매저압 Sensor 이상(2저압센서 점검커넥터 점검
P814 [GHP-R410A] 냉매고압 Sensor 이상 고압센서 불량 점검
P815 [GHP-R410A] 냉매고압 Sensor 이상 2 (고압센서값이 기준저압 이하고압센서 불량 점검고압센서 단선 및 이탈 확인
P816 [GHP-R410A] Water Pump 기동 실패 워터펌프 고장확인실외기 PBA확인커넥터 접속 확인
P817 GHP-R410A] Water Pump 회전수 이상 워터펌프 고장확인실외기 PBA확인커넥터 접속 확인
P818 GHP-R410A] IPM(실외기 FAN 가동 Driver) 이상
P819 [GHP-R410A] 실외열교 Fan 1 기동 실패 팬 점검실외기 PBA확인커넥터 접속 확인
P820 [GHP-R410A] 실외열교 Fan 2 기동 실패 팬 점검실외기 PBA확인커넥터 접속 확인
P821 [GHP-R410A] 실외열교 Fan 3 기동 실패 팬 점검실외기 PBA확인커넥터 접속 확인
P822 [GHP-R410A] 실외열교 Fan 1 회전수 이상 팬 점검실외기 PBA확인커넥터 접속 확인
P823 [GHP-R410A] 실외열교 Fan 2 회전수 이상 팬 점검실외기 PBA확인커넥터 접속 확인
P824 GHP-R410A] 실외열교 Fan 3 회전수 이상 팬 점검실외기 PBA확인커넥터 접속 확인
P825 [GHP-R410A] 실외 Unit - 열교환 Fan 전수 불량 팬 점검실외기 PBA확인커넥터 접속 확인
P826 [GHP-R410A] 실외 Unit - Accum 출구 온도 서미스트단선/합선
P827 [GHP-R410A] 실외 Unit - Accum 출구 온도 서미스트단선/합선
P828 [GHP-R410A] 실외 Unit – 냉매 저압 Switch 단선
P829 GHP-R410A] 냉매저압이상 "냉매부족 및 누설 점검저압센서 점검"
P830 [GHP-R410A] 삼상전원 이상
P831 [GHP-R410A] 단상전원부 이상
P832 [GHP-R410A] Main – Sub MICOM Program Version Unmatch GHP 실외기 SW 버전 확인
P833 [GHP-R410A] 실내기 접속대수 Over
P834 [GHP-R410A] 실내기 접속용량 Over
P835 [GHP-R410A] 실외-실내접속 Unmatch
P836 [GHP-R410A] 실외Unit - 정기점검 엔진 운전시간별 정기점검 실시
P837 [GHP-R410A] 냉매고압이상 냉매량실외fan 동작상태냉매배관계통 막힘고압센서 확인
P838 [GHP-R410A] 냉매고압이상 냉매량실외fan 동작상태냉매배관계통 막힘 확인
P841 [GHP-R410A] 실외열교가스 온도 서미스트 단선/단락
P842 [GHP-R410A] Engine Room 온도 Sensor 단선/단락
P843 [GHP-R410A] Engine 수온 Sensor 단선/단락
P844 [GHP-R410A] Engine 배기온도 Sensor 단선 엔진 배기온도센서 확인
P845 [GHP-R410A] Engine 유압 이상 엔진오일량 점검엔진유압스위치 작동상태 확인
P846 [GHP-R410A] Engine 유압 Switch 단선 유압스위치 점검배선 및 커넥터 점검
P847 [GHP-R410A] Engine 과회전 스탭핑 모터 동작 점검
P848 [GHP-R410A] Engine 과회전 스탭핑 모터 동작 점검
P849 [GHP-R410A] Starter 오동작 "스타터 릴레이 융착여부 확인
실외기 제어기판 확인"
P850 [GHP-R410A] Engine 회전수 제어 이상 "커넥터 접속불량 확인가스믹서 불량 확인엔진 압축불량 확인점화계통 불량 확인에어 엘리먼트 막힘 확인
P851 [GHP-R410A] Engine Stop "엔진출력 부족
스탭핑 모터 동작불량 확인"
P852 [GHP-R410A] IGUNAITA(점화기과소전압 "점화기 동작불량
점화기 전원동작 불량"
P853 [GHP-R410A] IGUNAITA(점화기단선 "점화기 동작불량
점화기 전원동작 불량"
P854 [GHP-R410A] IGUNAITA(점화기과전압 "점화기 동작불량
점화기 전원동작 불량"
P855 [GHP-R410A] Engine 배기온도 이상 취기촉매 막힘
P856 [GHP-R410A] Engine 수온 과상승 "냉각수 순환불량(냉각수 부족), 방열 불량"
P857 [GHP-R410A] Engine 시동 실패 "연료계통 불량(공급불량)
점화계통 불량압축계통 불량"
P858 [GHP-R410A] Engine 냉각수 없음 냉각수 미충전인 상태로 공운전 여부 확인
P859 [GHP-R410A] Engine 기동회전수 부족 "스타터 모터 불량
커넥터 이상픽업 코일 단선"
P860 [GHP-R410A] Engine 회전수 Haunting 이상
P861 [GHP-R410A] 압축기 토출온도 과상승 "냉매부족냉매계통 막힘압축기 불량응축기 방열불량비응축가스 혼입"
P862 [GHP-R410A] 압축기 토출온도 Sensor1 단락/단선
P863 [GHP-R410A] 압축기 토출온도 Sensor2 단락/단선
P864 [GHP-R410A] 압축기 토출온도 Sensor3 단락/단선
P865 [GHP-R410A] 압축기 토출온도 Sensor4 단락/단선
P866 [GHP-R410A] 압축기 흡입온도 Sensor1 단락/단선
P867 [GHP-R410A] 압축기 흡입온도 Sensor2 단락/단선
P868 [GHP-R22] 실외 Unit - Accum 입구 온도 센서 단선/단락
P869 [GHP-R22] 실외 Unit – 냉매가스관 온도 센서 단선/단락
P870 [GHP-R22] 실외 Unit - 압축기 윤활유 부족 이상
P871 [GHP-R22] 실외 Unit - 냉매 과충전 이상
P872 [GHP-R22] 실외 Unit - 압축기 흡입온도 이상
P873 [GHP-R22] Engine 냉각수계 이상
P874 [GHP-R22] Engine 오일계 이상
P875 [GHP-R22] Engine 전원계 이상
P876 [GHP-R22] Engine 시동계/제어계 이상
P880 [GHP-R410A] 실외 Unit - 엔진 냉각수온미상승 "써모스타트 불량엔진수온 센서 불량"
P881 [GHP-R410A] 실외 Unit - 엔진 오일 누출 엔진오일 누출
P882 [GHP-R410A] 실외 Unit - 냉동기유 없음 "냉동기유 부족
증발기의 방열부족냉매계통의 막힘 또는 누출"
P883 [GHP-R410A] 실외 Unit - starter 트랜스 전압 단선
P901 Water Inner 센서(Tw1) SHORT / OPEN
P902 PHE Outlet 센서(Tw2) Short/OPEN
P903 Heater Outlet 센서 (Tw3) Short/OPEN
P904 Water TANK 센서 SHORT / OPEN
P905 SOLAR 센서 SHORT / OPEN
P906 실외 EVA In 센서 SHORT / OPEN
P907 동파 에러 "순환수 유량 확인(Pump 동작), 순환수 계통 Strainer 막힘 확인입구수온 확인"
P908 동결보호제어 중 Comp Off 동결 Error "순환수 유량 확인(Pump 동작), 순환수 계통 Strainer 막힘 확인입구수온 확인"
P909 동결보호제어 중 Comp Off 동결 Error 3회 검지 재기동 불능 에러 "순환수 유량 확인(Pump 동작), 순환수 계통 Strainer 막힘 확인입구수온 확인"
P910 토출수(TW2) 센서 이탈 "Water Out 센서 이탈 확인
Water Out 센서 홀더 부착 확인"
P911 Flow Swtich Open Error "Flow Switch 단자 접점확임
Flow Switch 분해 후 Paddle 작동에 따른 접점신호 확인
순환수 유량 확인(Strainer 막힘 확인, Pump 동작 확인)"
P912 Flow Swtich Close Error "Flow Switch 단자 접점확임
Flow Switch 분해 후 Paddle 작동에 따른 접점신호 확인
순환수 유량 확인(Strainer 막힘 확인, Pump 동작 확인)"
P913 Flow Switch Error 6회 검지 재기동 불능 에러 "Flow Switch 단자 접점확임, Flow Switch 분해 후 Paddle 작동에 따른 접점신호 확인순환수 유량 확인(Strainer 막힘 확인, Pump 동작 확인)"
P914 ThermoStat 오결선 에러 "Hydro Unit Thermostat 결선 확인
(냉방과 난방 신호 동시결선 여부 확인)"
P915 DC Fan 에러 "Wire 연결상태 확인, Control kit PBA CN808(DC FAN) #1, #3 양 단자의 출력 확인"

기타 삼성 에어콘 에러코드 목록

에러코드를 누르면 삼성전자서비스 자가진단 페이지로 연결되어 조치사항 등 자세한 설명을 볼 수 있습니다.

에러코드 증상 예상 원인
E134 또는 E136 본체 온도표시부에 E134 또는 E136 깜빡거림 전면 패널 작동 안됨 혹은 패널 위치 감지센서 에러입니다.

※ 전면패널 : 에어컨 정면의 큰 패널(이 경우 패널이 좌우로 움직임)
※ 패널위치 감지센서 : 패널이 움직이고 난 후 정위치에 도달하였는지 감지하는 센서
E422 / C422 본체 온도표시부에 E422, C422 깜박거리고 동작불가 에어컨 부품 중 전동변에 이상이 있거나 냉매가 제대로 순환하지 못하는 경우 발생할 수 있습니다.
E4   본체 온도표시부에 E4 표시 제품 하단부 오토그릴이 동작하지 못 했을 때 나타나는 증상입니다.

※ 오토 그릴 : 제품 가동 시 열리는 아래쪽 공기 흡입구 부분
E458 / C458 스탠드 에어컨 본체 온도표시부에 E4-58 깜빡거림 실외기 팬의 회전속도가 비정상일 때 발생할 수 있습니다.
운전(물결) 램프 벽걸이 에어컨의 운전(물결) 램프만 깜박거림 전원을 다시 넣었을 때의 표시로 고장이 아닙니다.
※ 다른 램프도 같이 혹은 순차적으로 깜박인다면 고장일 수 있습니다.
E101, ER01, EA01, C101 E101, ER01, EA01, C101 에러가 깜박 실내외기 통신이 불안정하거나 실외기 전원이 차단되었을 때 발생할 수 있습니다.
E2/오토셔터 끌 때 점검 본체 온도 표시부에 E2 표시 전면 도어 혹은 오토 셔터의 오동작시 발생할 수 있습니다.

※ 오토셔터 : 제품 가동시 냉기가 나오는 부분이 열리고 전원을 끄면 닫히는 자동문
※ 전면도어 : 오토셔터와 유사하게 구동부위가 열리면서 가동하는 패널
E158 E159 본체 온도표시부에 E158 또는 E159 깜박 전면 구동 패널 에러로 패널이 좌우로 움직일 때 기어가 이탈되는 경우 또는 위치 감지센서의 불량으로 인해 발생될 수 있습니다.
E554_C554 / E574_C574 / SC_5C 온도 표시부에 E554, C554 에러가 깜박 스마트 인스톨 진행 중 냉매 부족이 감지 되었을 때 표시되는 에러입니다.
영문자 E 또는 C와 숫자 본체 온도 표시부에 영문자 E 또는 C와 숫자가 깜박거림 에어컨에 이상이 있을 경우 알파벳 E 또는 C와 숫자 3개가 2개씩 깜박이며 표시됩니다.
(※ E101 이라면 E1-01 이렇게 두개씩 번갈아 가면서 깜박입니다.)
E163 벽걸이 에어컨의 모든 램프가 깜박 (E163) 제품의 일시적인 오작동으로 인해 옵션이 지워져 나오는 에러입니다.
EH / 히터표시(램프) 깜박거림 중대형 냉난방 에어컨 히터 램프가 깜박 제품을 설치했을 때 히터에 전원을 연결하지 않았거나 히터의 전원 차단기가 내려간 경우 발생할 수 있습니다.
(즉, 히터측에 전원이 안 들어가는 경우 발생하는 에러)
E425/C425/역상감지 본체 온도 표시부에 E425_C425 에러 3상(R,S,T) 전원 결선이 바뀔 경우 이를 감지하여 발생하는 에러이므로 제품의 고장이 아닙니다.
(※ 역상검지에러 : 3상 전원을 사용할 때 각 상이 바뀌는 경우 가동을 하게 되면 제품의 손상이 오게 되므로 제품 보호를 위해 기동을 멈추게 하는 보호제어 에러입니다.)
제상(재상)/DF 난방가동 중 제상 램프 또는 dF 표시되고 바람이 안 나옴 난방 가동 중 실외기에서 발생되는 성에를 제거하고 있는 표시이므로 고장이 아닙니다.

난방 가동시 실외기에서는 찬바람이 나오게 되는데 이때 성에가 생기게 되며 이 성에를 제거하기 위해서 난방을 잠시 멈추고 실외기의 온도를 높이는 동작을 하게 됩니다.

이러한 동작은 제상운전 이라고 하는데 이 과정은 자동으로 진행이 되는 것이어서 임의로 시작을 하거나 멈출 수는 없습니다.

또한 이 과정 중에 성에가 녹으면서 수증기가 발생하는데 화재로 인한 연기가 아니므로 안심하셔도 됩니다.

dF(Defrost) : 서리를 제거한다는 의미입니다.
E161_C161 혼용운전에러 본체 온도 표시부에 E161_C161 에러가 나타납니다. 혼용운전 에러 입니다. 실외기가 하나이므로 여러 대의 실내기들이 전부 같은 운전모드로 가동이 되어야 하는데 그렇지 못한 경우 발생할 수 있습니다.
예를 들어 스탠드는 냉방인데 한 셋트인 벽걸이는 난방을 선택하는 경우 실외기가 동시에 두가지 운전을 하지는 못하므로 이 경우 에러를 표시하면서 멈춥니다. 기기의 고장이 아닌 사용방법의 오류로 발생하는 에러입니다.
E441 / C441 본체 온도 표시부에 E441_C441 에러가 나타납니다. 실외 온도 -5 ℃ 이하에서 냉방운전 기동 금지를 나타내는 에러로 고장이 아닙니다.

※ 실외의 온도가 -5 ℃ 이하에서는 냉방 가동을 하게 되면 제품의 손상이 발생할 우려가 있으므로 제품의 보호를 위해 가동을 멈추는 보호 에러입니다.
E508 / C508 뜨고 동작안됨 중대형 에어컨 온도표시부에 E5-08 깜박거리고 동작이 안 됩니다. 중대형 제품 설치 후 정상동작 상태를 확인하는 시운전(설치 점검 모드)을 하지 않은 경우에 표시됩니다.

삼성 에어컨 ARS 고장 상담 신청

에어컨 전기세 및 안켜짐 참고



여름철 에어컨 적정온도 냉방병 원인 및 증상

여름철 에어컨 적정온도 냉방병 원인 및 증상 아직 장마가 오지도 않았는데 매우 더운 날씨를 보여주고 있는 가운데 장마가 오고 나면 더욱 더워질 텐데 매년 이런 더위는 작년보다 더 더

jab-guyver.co.kr



에어컨 전기세 절약하는 7가지 방법

여름철 장마가 끝난뒤에 찾아오는 폭염은 매년 심해지는데 2021년의 경우 역대급으로 짧은 장마기간과 함께 벌서부터 폭염으로 더워지는 가운데 에어컨 사용량이 급증하고 있으며 이에 따른 지

jab-guyver.co.kr



에어컨 실외기 열차단 커버 설치 전기세 절감효과

에어컨 실외기 열차단 커버 설치 전기세 절감효과 1년중에서 가장 많은 전기세로 부담을 느끼는것은 겨울철에 난방비 그리고 여름철에 에어컨 사용료이지 않을까 싶은데요 그만큼 계절에

jab-guyver.co.kr



LG 에어컨 안켜짐 오류코드 발생원인 및 해결 - CH01 ~ CH91

LG 에어컨 안켜짐 오류코드 발생원인 및 해결방법 에어컨으로는 LG전자의 제품의 엘지 휘센을 사용하고 있는데 1년에 가끔 폭염때만 사용하다보니 갑자기 LG 에어컨을 가동 시 디스플레이에

jab-guyver.co.kr



반응형

댓글0
