U볼트 종류 및 사용용도 규격 표기방법 모든것

U-BOLT란?

U-Bolt는 이름에서 알 수 있듯이 알파벳 U자 형태로 구부러진 볼트를 의미합니다. 이 볼트의 양 끝단은 나사산으로 되어 있어, 너트를 이용해 고정할 수 있습니다. 주로 배관이나 파이프를 고정하는 데 사용되며, U-Bolt의 규격은 일반적인 볼트와는 다르게 표기됩니다.

U-Bolt의 사용 용도

U-Bolt는 주로 배관, 파이프 등을 벽이나 브라켓에 고정하는 데 사용됩니다.

U볼트 종류	사용처	특징
일반 U볼트	배관, 파이프 고정	주로 배관이나 원형 파이프를 벽이나 브라켓에 고정하는 데 사용됩니다.
절연 U볼트	전기 배선, 전기 기기 고정	절연 처리가 되어 있어 전기적인 절연이 필요한 배선이나 전기 기기를 고정하는 데 사용됩니다.
PVC 코팅 U볼트	배관, 파이프 고정 (부식 방지 및 절연 필요 시)	표면에 PVC 코팅이 되어 있어 내식성이 높으며, 전기적 절연성이 필요할 때 사용됩니다.
스테인리스 스틸 U볼트	해양, 화학 플랜트, 부식 환경에서의 배관 고정	스테인리스 재질로 제작되어 부식에 강하며, 특히 해양 및 화학 플랜트와 같은 부식 환경에 적합합니다.
용융아연도금 U볼트	옥외 구조물, 건축물, 고강도 필요 시	아연 도금 처리로 부식에 강하며, 옥외 구조물이나 건축물 고정에 사용됩니다.
고강도 U볼트	중장비, 구조물, 고하중 배관 고정	높은 강도를 요구하는 구조물이나 중장비 배관을 고정하는 데 사용됩니다.
소형 U볼트	소형 배관, 전기 배선, 경량 구조물	작은 지름의 배관이나 경량 구조물을 고정할 때 사용됩니다.
내화학성 U볼트	화학 플랜트, 실험실 설비, 화학 물질 배관 고정	내화학성이 필요한 배관이나 설비를 고정할 때 사용됩니다.
니켈 도금 U볼트	실내 인테리어, 전자기기 고정	니켈 도금 처리로 미려한 외관을 제공하며, 실내 인테리어나 전자기기 고정에 사용됩니다.
절연호수 삽입 U볼트	전기 배선, 통신 케이블 고정	U볼트 내부에 절연 호수를 삽입하여 전기 배선이나 통신 케이블을 절연 상태로 고정할 때 사용됩니다.

이 볼트는 시공이 용이하고, 안정성 및 강도 면에서 우수하기 때문에 배관을 지지하는 역할로 많이 사용되는데  예를 들어, 파이프를 수직 또는 수평으로 설치할 때, 움직이지 않도록 고정하는 데 중요한 역할을 합니다.

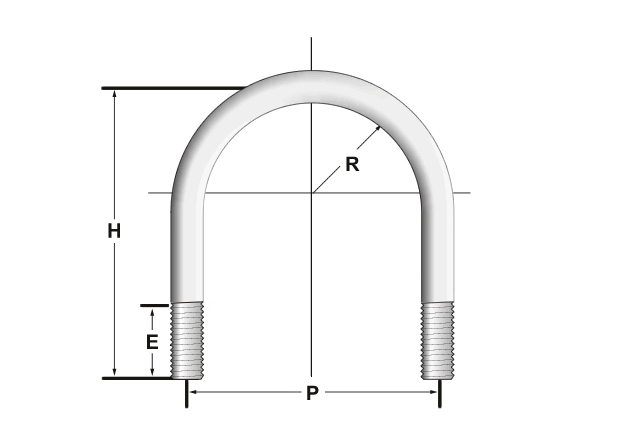

U-Bolt의 규격 표기 방법

일반적인 볼트의 규격은 나사부의 지름과 길이로 표기됩니다.

예를 들어, M8x60L과 같은 표기 방식이 있으나 U-Bolt의 경우, 주로 지지하는 배관 파이프의 크기를 기준으로 규격이 표기됩니다.

예를 들어, '10x15A'라는 표기는 M10의 나사 직경을 가진 U-Bolt로, 15A라는 호칭 규격의 파이프를 고정하는 데 사용된다는 의미입니다. 여기서 15A는 파이프의 외경을 나타내지 않으므로 주의해야 합니다. 실제로 15A 파이프의 외경은 21.7mm입니다.

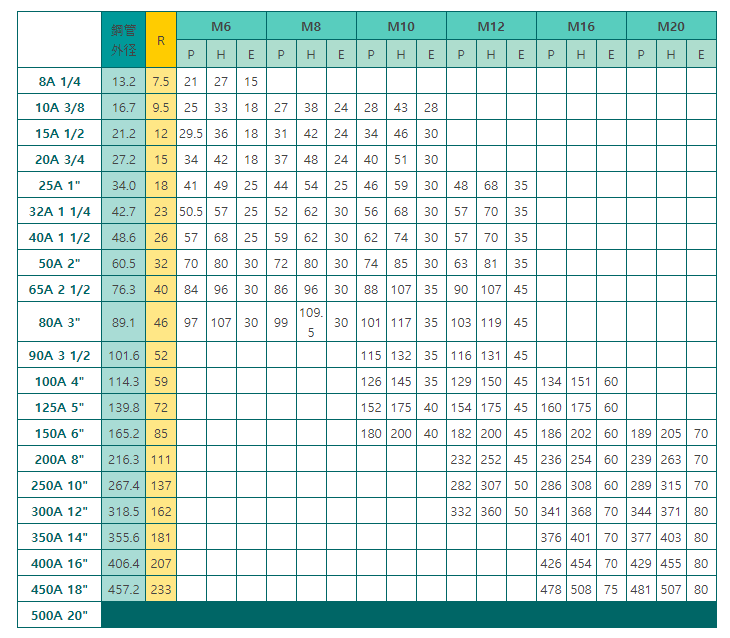

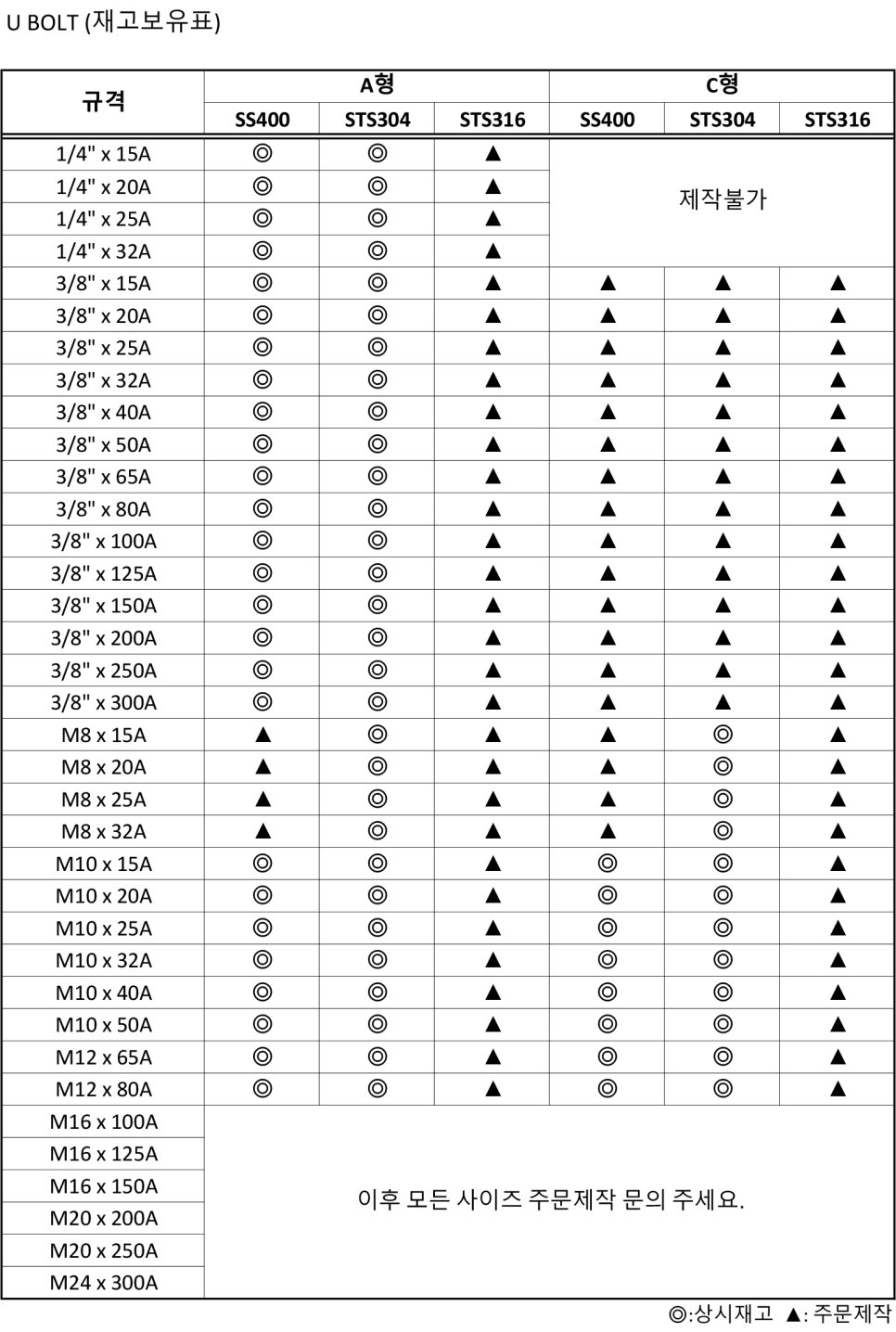

U-Bolt 종류 및 규격

U-Bolt는 A형, B형, C형으로 나뉘어지며, 이는 함께 사용되는 육각 너트의 수량과 체결 방식에 따라 구분됩니다.

U-Bolt 종류	나사부 직경 (mm)	적용 파이프  호칭	파이프 외경 (mm)	U-Bolt 내경 (mm)	비고
A형 U-Bolt	M10	15A	21.7	22	일반 배관용
A형 U-Bolt	M12	20A	27.2	28	일반 배관용
A형 U-Bolt	M14	25A	34.0	36	일반 배관용
A형 U-Bolt	M16	30A	42.7	44	일반 배관용
B형 U-Bolt	M10	15A	21.7	22	육각 너트 추가 사용 가능
B형 U-Bolt	M12	20A	27.2	28	육각 너트 추가 사용 가능
C형 U-Bolt	M16	30A	42.7	44	특수 용도
C형 U-Bolt	M20	40A	48.6	50	특수 용도

각 유형의 U-Bolt는 특정 용도에 맞게 설계되어 다양한 환경에서 사용할 수 있습니다. 일반적으로 U-Bolt는 표면 처리 및 재질에 따라 다양한 옵션이 있으며, 이는 내식성 및 강도를 향상시키기 위해 선택됩니다.

U-Bolt 표면 처리

U-Bolt는 다양한 표면 처리를 통해 내구성을 높일 수 있습니다.

표면처리 방식	특징	적용 용도
아연 도금 (Zinc Coating)	표면에 아연을 도금하여 부식에 대한 저항성을 높임.	일반적인 실내 및 실외 환경에서 사용되며, 특히 습기나 부식에 노출되는 환경에 적합.
용융아연도금 (Hot-Dip Galvanizing)	고온의 아연 용액에 담가 도금하여 두꺼운 아연층을 형성.	부식 방지 효과가 뛰어나 해양, 야외 구조물, 건축물 등에서 사용됨.
니켈 도금 (Nickel Plating)	표면에 니켈을 도금하여 부식 저항성 및 외관을 개선.	미려한 외관이 중요한 실내 인테리어, 전자기기 고정 등에 사용.
크롬 도금 (Chrome Plating)	표면에 크롬을 도금하여 내식성과 내마모성을 크게 향상시킴.	자동차 부품, 기계 부품 등 고강도와 내구성이 필요한 경우에 사용됨.
PVC 코팅 (PVC Coating)	표면에 PVC를 코팅하여 절연성과 내화학성을 부여.	전기 배선 고정, 화학 플랜트 등 절연이 필요한 환경에 사용됨.
테프론 코팅 (Teflon Coating)	표면에 테프론을 코팅하여 화학 저항성과 미끄럼 방지 기능을 제공.	화학 플랜트, 실험실 설비 등 고온 및 화학 물질에 노출되는 환경에서 사용됨.
다크로 코팅 (Dacromet Coating)	아연과 알루미늄의 복합 코팅으로 내식성이 뛰어나며, 크롬을 포함하지 않음.	자동차, 중장비, 해양 장비 등에서 높은 내식성을 요구하는 경우에 사용됨.
PTFE 코팅 (PTFE Coating)	폴리테트라플루오로에틸렌(PTFE) 코팅으로 뛰어난 내화학성과 비접착성을 제공.	화학 처리 장비, 제약 산업 등에서 내화학성과 비접착성이 필요한 경우에 사용됨.
은 코팅 (Silver Plating)	표면에 은을 도금하여 우수한 전기 전도성과 내식성을 부여.	전기 부품 고정, 항공 우주 산업 등에서 고급 재료로 사용됨.
불소수지 코팅 (Fluorocarbon Coating)	불소수지로 코팅하여 뛰어난 내식성 및 내열성을 제공.	고온, 고압 환경에서 사용되는 장비와 부품에 적합.

일반적으로 백색 전기아연도금, 카드뮴 도금, 용융아연도금 등의 방법이 사용되며, 특정 환경에 맞게 선택됩니다. 예를 들어, 외부 환경에 노출되는 U-Bolt는 부식 방지를 위해 용융아연도금 처리되는 경우가 많습니다.

U-Bolt는 배관, 파이프 등 다양한 구조물의 고정 및 지지 역할을 하며, 강도와 내구성이 요구되는 중요한 부품입니다. 사용 목적에 맞는 적절한 규격과 재질을 선택하여 시공하는 것이 중요합니다.
