오토캐드 상위버전 하위버전 저장 - Autocad DWG 변환

오토캐드 상위버전 하위버전 저장 - Autocad DWG 변환

오토데스크에서 출시한 2d / 3d cad인 오토캐드는 현재 오토캐드 2021 버전까지 출시되었으며 다른 캐드와 동일하게 상위버전에서는 하위버전에서 작업한 파일을 모두 열어볼 수 있지만 반대로 하위버전에서는 상위버전에서 작업판 DWG DXF 파일을 열게 되면 파일열기 실패가 됩니다.



이는 기능이 추가되면서 상위버정네서 제공하는 기능들을 대체할 하위버전이 없기 때문에도 있고 마케팅적으로 유지보수를 맺지 않은 업체들이 상위버전으로 업그레이드를 하기 위해 메인터넌스 계약을 맺기 위함도 없지 않아 있다고 생각합니다.



오토캐드 하위버전 저장 - Autocad DWG 변환

그렇다면 이번에는 상위버전에서 작업한 오토캐드 파일을 하위버전에서 열 수 있도록 DWG 변환기능을 통해 오토캐드 다운그레이드 방법에 대해 알아보겠습니다.

Autocad DWG 파일변환

1. 오토캐드를 실행 후 저장할 도면을 열어둡니다.

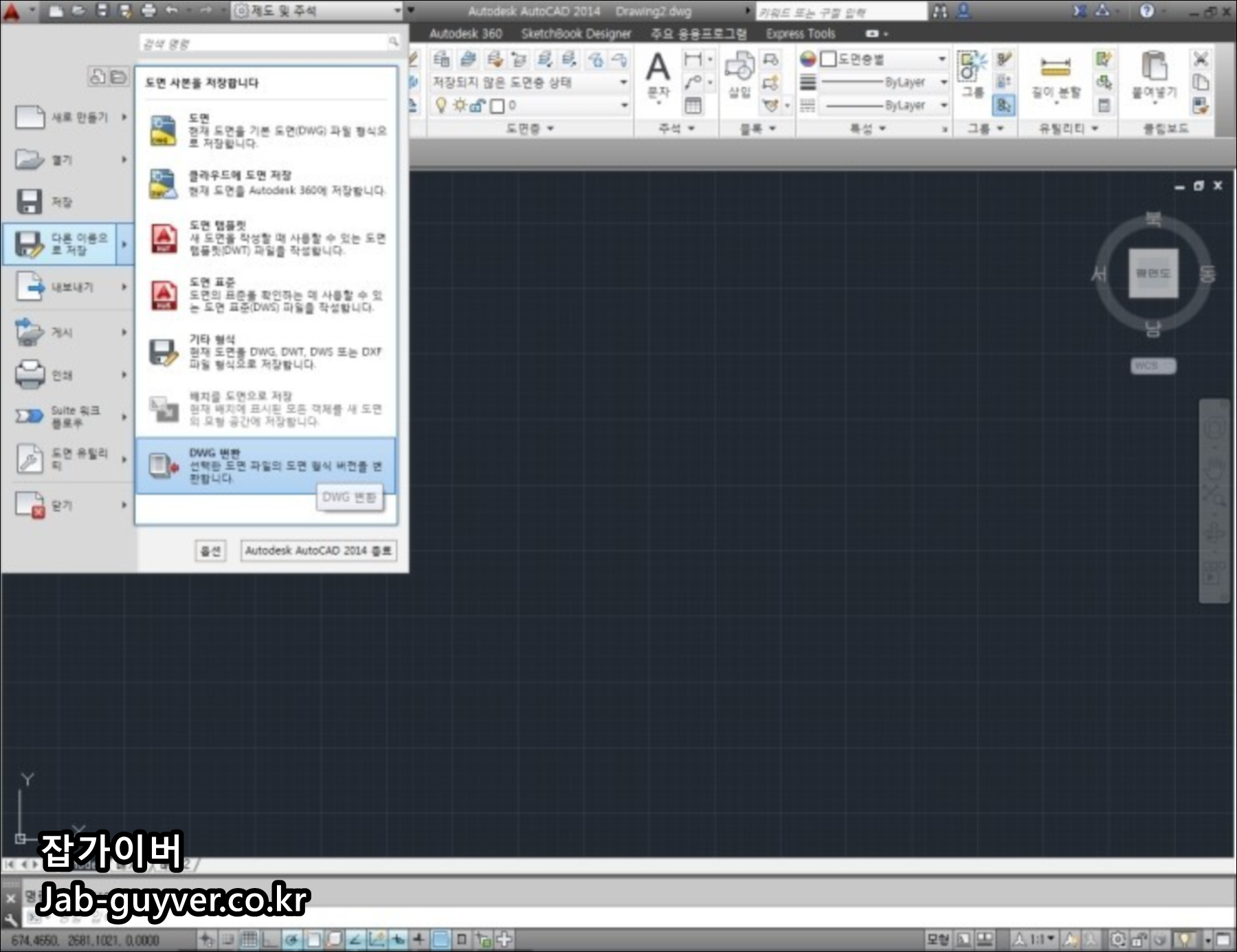

2. 그리고 다른이름으로 저장 -> DWG 변환을 선택합니다.
3. 단축키로는 "DWGCONVERT"를 입력 후 엔터를 눌러줍니다.

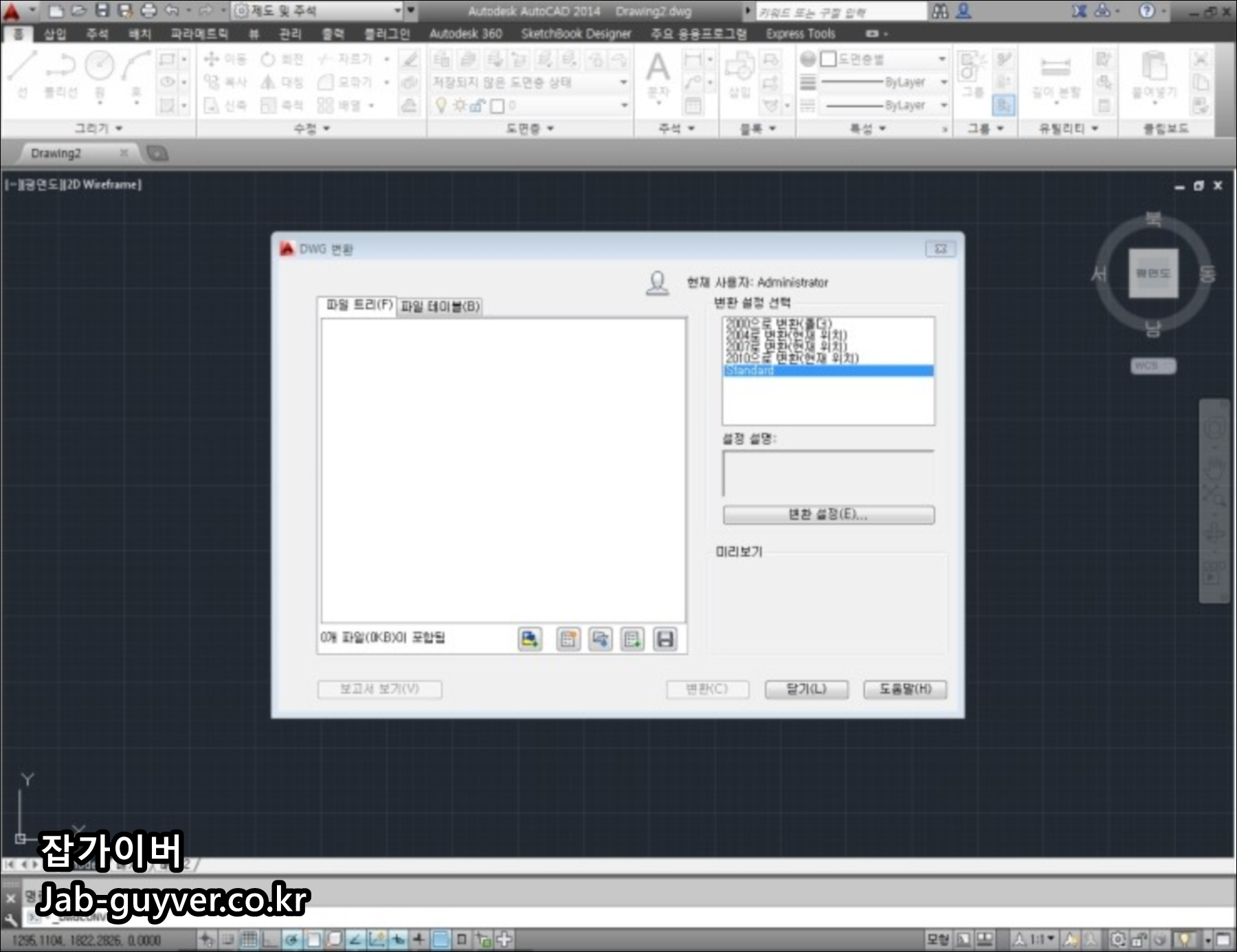

그럼 저장하고자 하는 오토캐드 버전과 파일트리르 확인할 수 있습니다.

• Autocad 2021
• Autocad 2020
• Autocad 2019
• Autocad 2018
• Autocad 2017
• Autocad 2016
• Autocad 2015
• Autocad 2014
• Autocad 2013
• Autocad 2012
• Autocad 2011
• Autocad 2010

등등 변환하고자 하는 오토캐드 버전을 선택합니다.

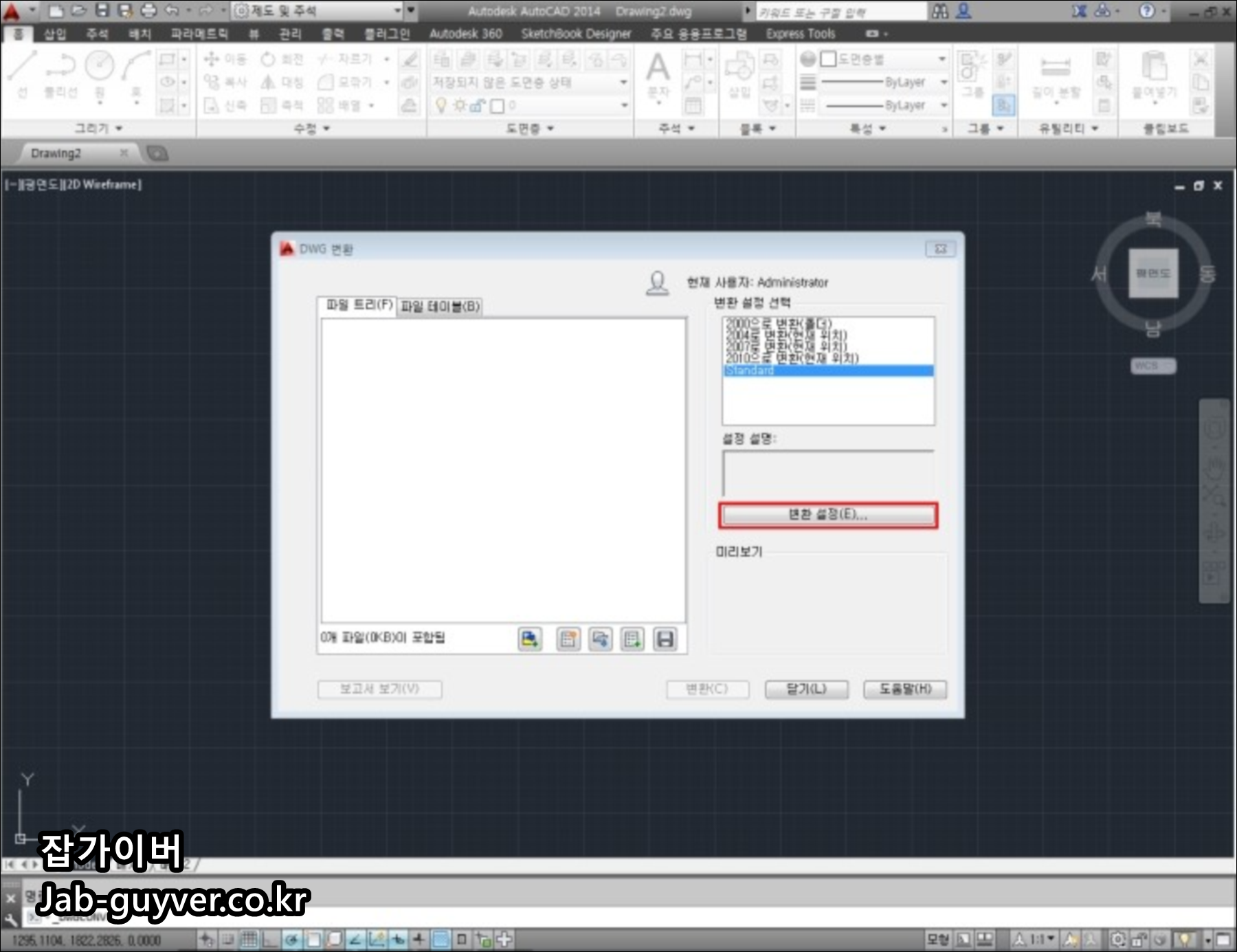

변환설정을 눌러주면 오토캐드 파일이 하위버전으로 다운그레이드 됩니다.

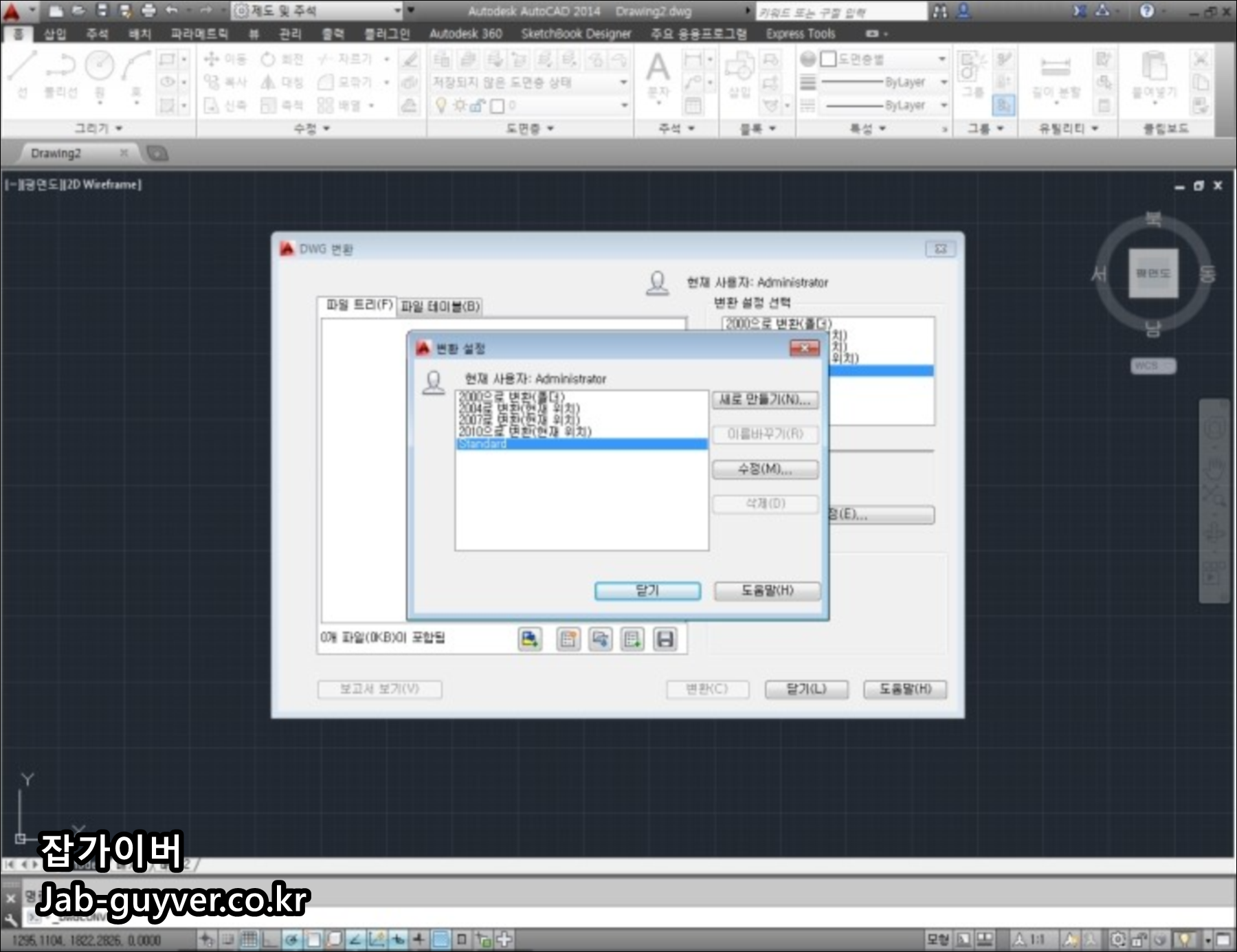

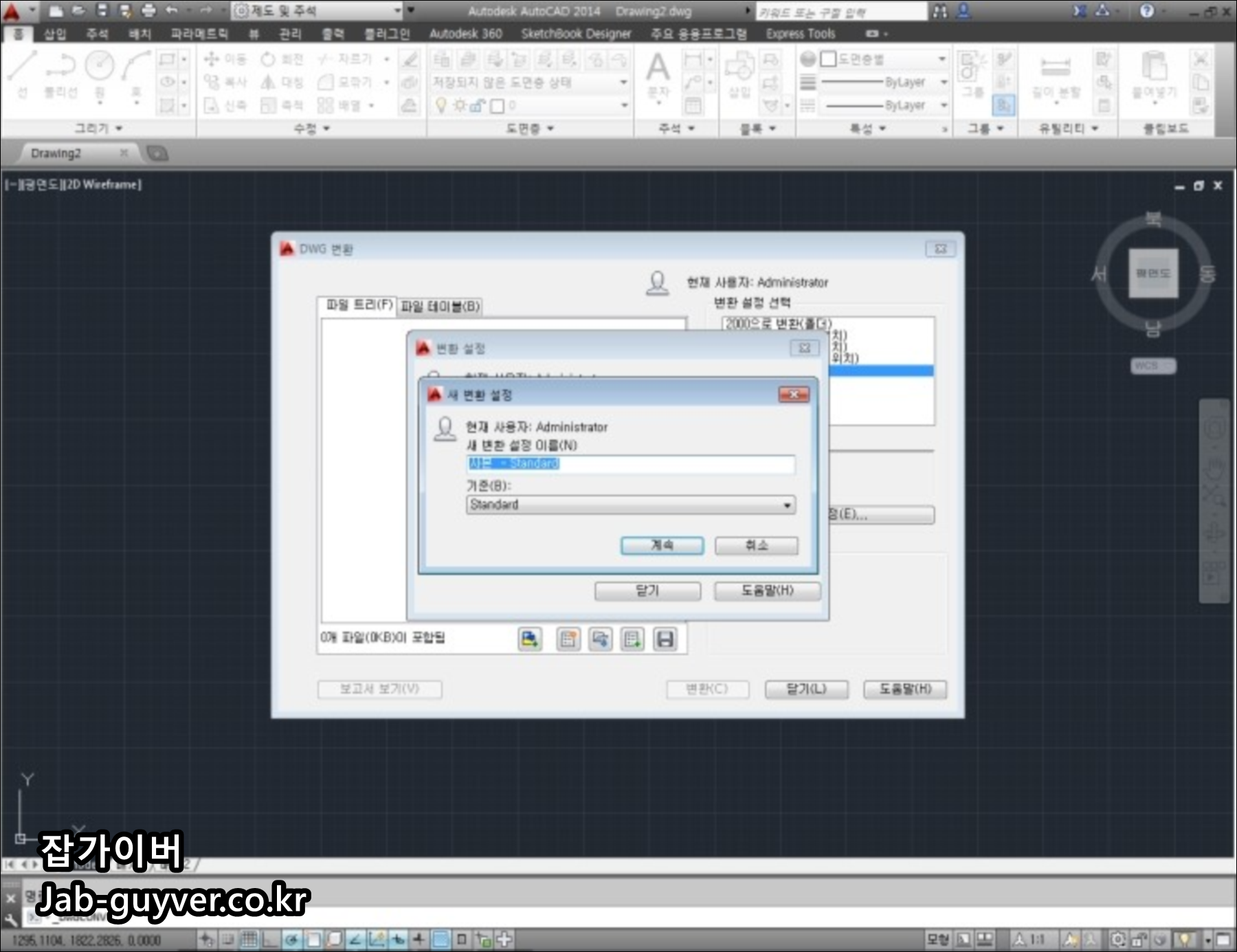

변환 설정 시 기존의 파일을 수정하거나 새로만들기를 통해 사본을 만들어 저장할 수 있습니다.

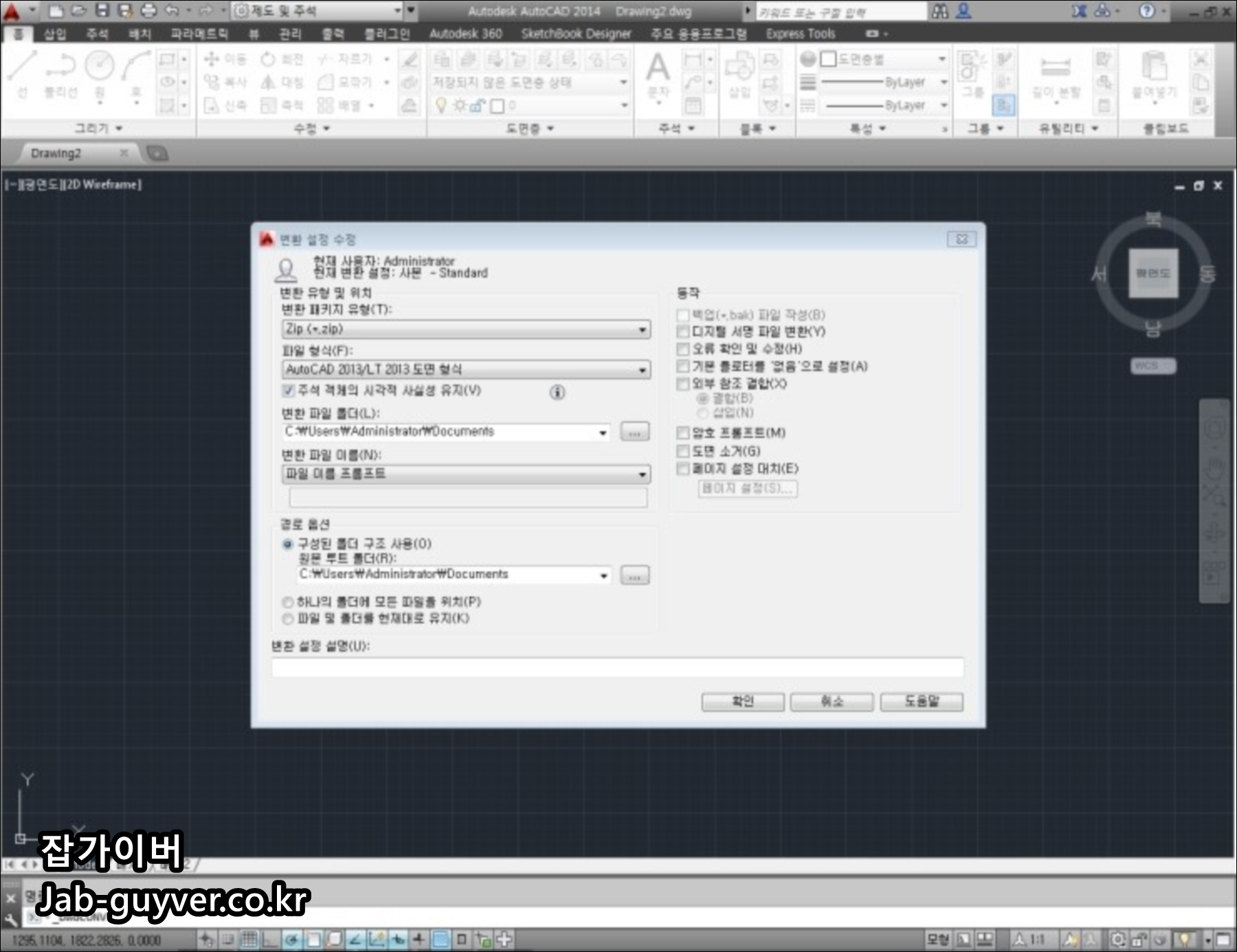

파일을 하위버전으로 변환 수정 시 변환 패키지 유형 및 파일 형식, 변환 위치, 디지털 서명, 오류 확인, 외부 참조 결합, 암호, 페이지 설정 등 부가적인 기능들을 추가할 수 있습니다.











오토캐드 다운그레이드 저장 고정설정

오토캐드 저장할 버전 하위버전 고정설정

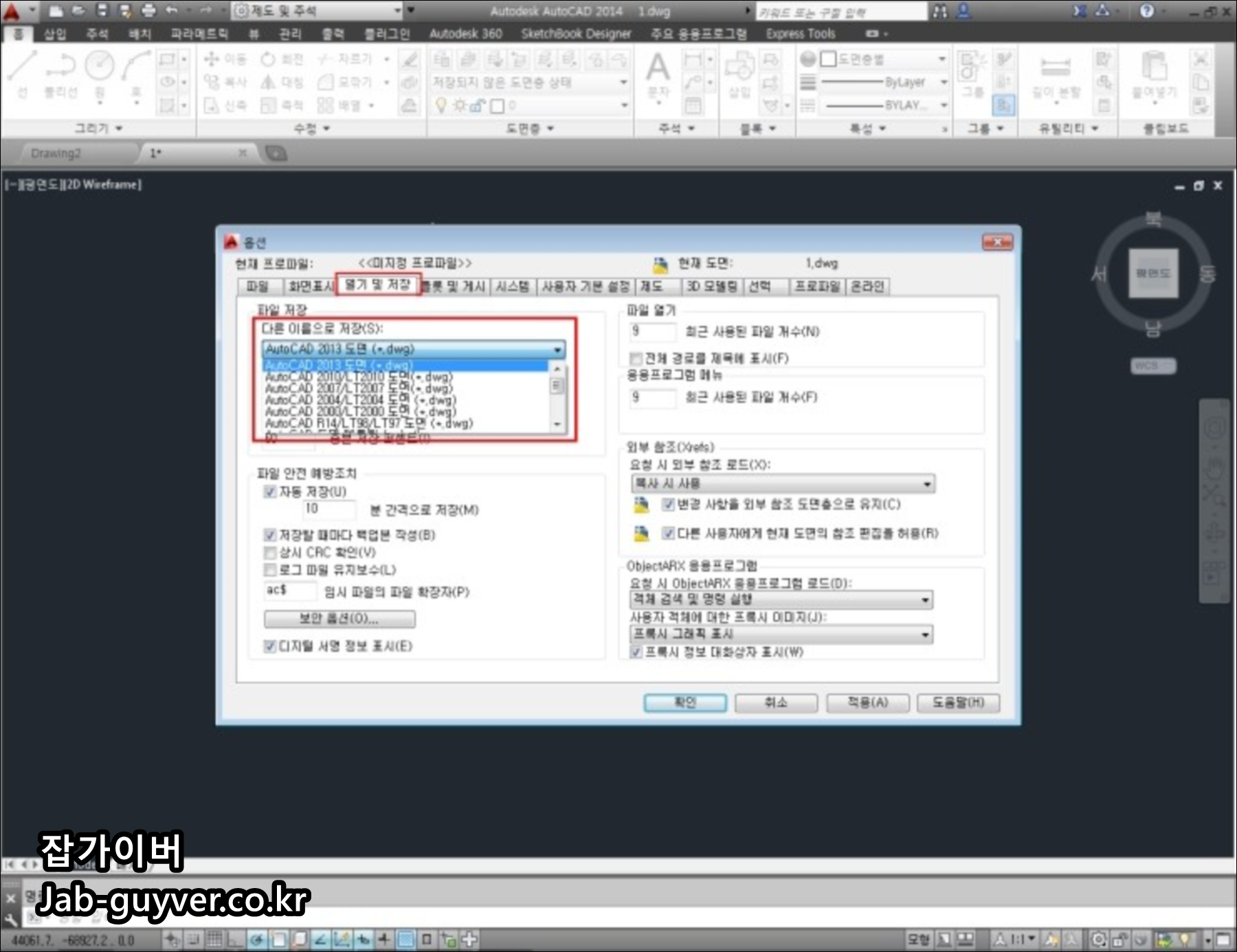

하위버전을 저장할때 매번 버전을 선택하느게 번거롭다면 옵션을 통해 저장시 DWG 버전을 고정할 수 있습니다.
