AutoCAD DWG 버전 확인 오토캐드 도면 형식·작성 프로그램 쉽게 찾기

DWG 파일이 열리지 않거나 협력업체에서 받은 도면의 AutoCAD 버전이 궁금할 때가 있습니다. “최신 버전에서 만든 도면이라 열 수 없다”는 메시지가 뜨면 무작정 프로그램을 재설치하기보다, 먼저 해당 파일이 어떤 DWG 형식으로 저장됐는지 확인하는 것이 우선입니다.

오토캐드 버전 확인은 크게 두 가지로 나뉩니다. 하나는 DWG 파일 형식 자체의 버전을 확인하는 방법이고, 다른 하나는 해당 도면을 어떤 프로그램이 마지막으로 저장했는지 확인하는 방법입니다.

예를 들어 파일 첫 부분에 AC1032가 보인다면 AutoCAD 2018 형식 계열의 DWG 파일입니다. 다만 AutoCAD 2018부터 2024까지는 동일한 DWG 형식을 공유하므로, AC1032만 보고 “무조건 AutoCAD 2024에서 작성했다”고 단정할 수는 없습니다.

오토캐드 버전 확인 전 알아둘 점

DWG 형식 버전은 파일 호환성을 판단하는 기준이고, 작성 도구 또는 마지막 저장 프로그램은 파일을 저장한 CAD 프로그램 정보를 뜻합니다. 두 정보는 비슷해 보여도 의미가 다릅니다.

가장 흔한 오해는 “AutoCAD 2023으로 작성한 파일이면 반드시 AutoCAD 2023만 열 수 있다”는 생각입니다. 실제로는 같은 DWG 형식을 공유하는 버전이라면 열 수 있는 경우가 많습니다.

• AutoCAD 2013~2017은 동일한 DWG 형식 그룹을 사용합니다.
• AutoCAD 2018~2024도 동일한 DWG 형식 그룹을 사용합니다.
• 파일 형식이 더 최신이면 이전 AutoCAD에서 열리지 않을 수 있습니다.
• 도면 안에 포함된 객체, 외부참조, 글꼴, 애드온 요소에 따라 같은 형식이라도 오류가 날 수 있습니다.

방법 1. AutoCAD 명령행에서 DWG 파일 형식 확인

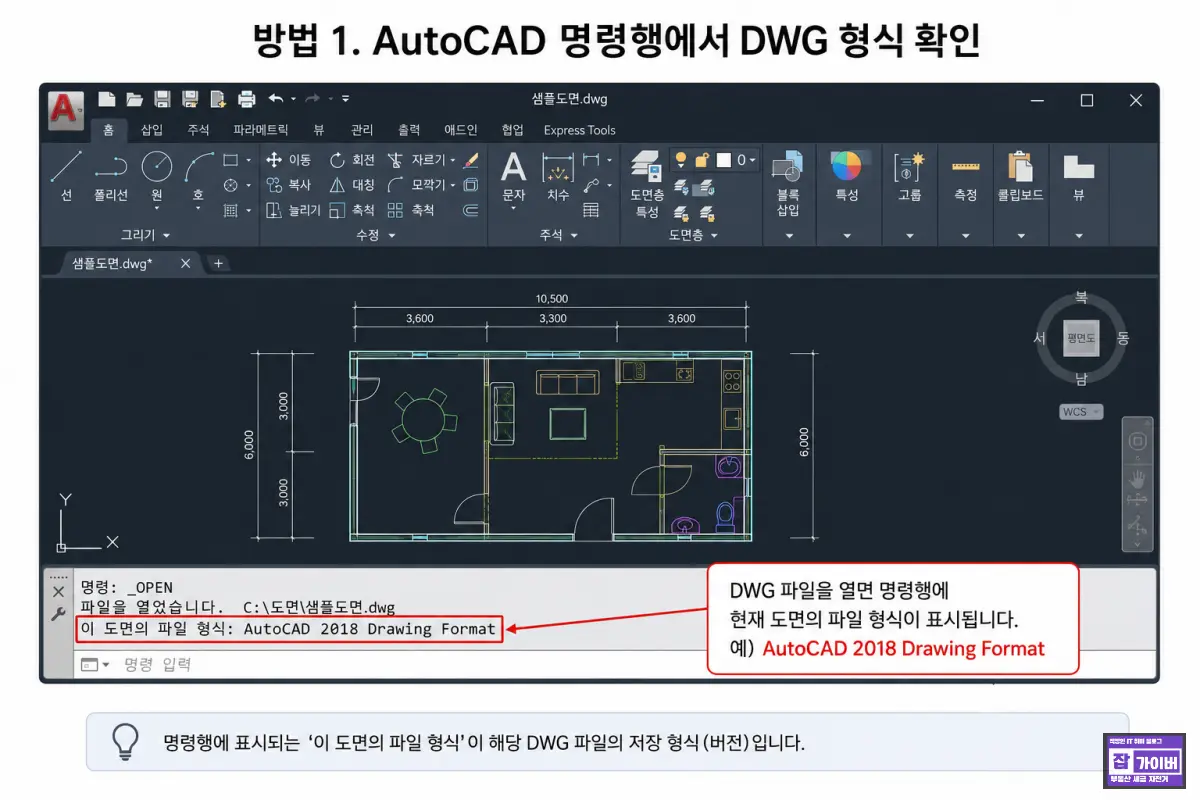

AutoCAD가 설치되어 있고 DWG 파일이 정상적으로 열린다면 가장 간단한 방법입니다. 도면을 열면 AutoCAD 화면 하단의 명령행에 현재 파일 형식 정보가 표시됩니다.

예를 들어 명령행에 AutoCAD 2018 Drawing Format 또는 이와 유사한 안내가 표시된다면, 해당 파일은 AutoCAD 2018 형식 계열로 저장된 DWG입니다.

다만 “보다 최신 버전의 AutoCAD에서 생성된 도면이라 열 수 없습니다”라는 오류가 나면 이 방법을 사용할 수 없습니다. 이때는 아래의 메모장 확인 방법이 더 빠릅니다.

방법 2. 메모장에서 DWG 파일 헤더 코드 확인

DWG 파일은 일반 문서처럼 읽는 파일은 아니지만, 파일의 맨 앞부분에는 형식 버전을 나타내는 식별 코드가 포함되어 있습니다. 별도 프로그램 없이 메모장으로 빠르게 확인할 수 있습니다.

1. 확인할 DWG 파일을 복사해 백업본을 만듭니다.
2. DWG 파일을 마우스 오른쪽 버튼으로 클릭합니다.
3. 연결 프로그램 → 메모장을 선택합니다.

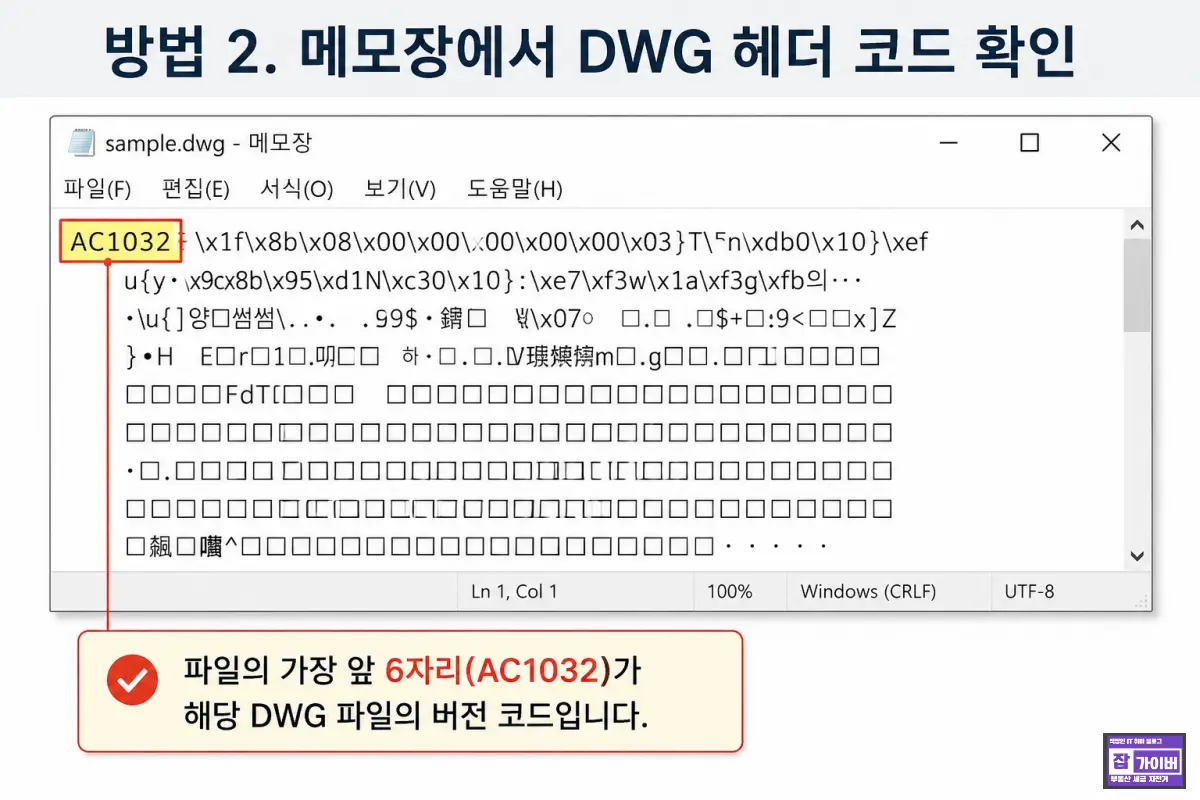

4. 파일 맨 앞부분의 여섯 글자 코드를 확인합니다.
5. AC1027, AC1032처럼 표시되는 코드를 아래 표와 대조합니다.

주의: 메모장은 확인 용도로만 사용하고 절대 저장하지 않는 것이 좋습니다. DWG는 바이너리 파일이므로 내용을 수정하거나 저장하면 도면이 손상될 수 있습니다.

DWG 파일 버전 코드표 정리

실무에서 자주 확인하는 AutoCAD DWG 파일 형식 코드는 아래와 같습니다. 오래된 설비 도면이나 협력사 도면을 받을 때 특히 많이 활용됩니다.

DWG 코드	지원 AutoCAD 형식	실무 판단
AC1015	AutoCAD 2000 / 2000i / 2002	구형 장비·오래된 제조 도면
AC1018	AutoCAD 2004 / 2005 / 2006	일부 금형·설비 도면
AC1021	AutoCAD 2007 / 2008 / 2009	구형 협력사 호환 도면
AC1024	AutoCAD 2010 / 2011 / 2012	2010 형식 요청 시 확인
AC1027	AutoCAD 2013 / 2014 / 2015 / 2016 / 2017	제조업 협력사에서 가장 자주 요구하는 호환 형식
AC1032	AutoCAD 2018 / 2019 / 2020 / 2021 / 2022 / 2023 / 2024	최근 도면에서 가장 많이 확인되는 형식

예를 들어 AutoCAD 2016에서 AC1032 파일을 열려고 하면, 해당 프로그램보다 최신 DWG 형식이므로 열리지 않을 수 있습니다. 이 경우 파일을 보낸 사람에게 AutoCAD 2013 DWG 형식으로 다시 저장해 달라고 요청하면 해결되는 경우가 많습니다.

파일을 마지막 저장한 AutoCAD 버전 확인

DWG 형식 코드만으로는 “AutoCAD 2020에서 저장했는지, AutoCAD 2024에서 저장했는지”를 정확히 구분하기 어렵습니다. 이때는 Windows 탐색기와 메모장 검색 기능을 함께 확인하면 도움이 됩니다.

Windows 탐색기에서 작성 도구 확인

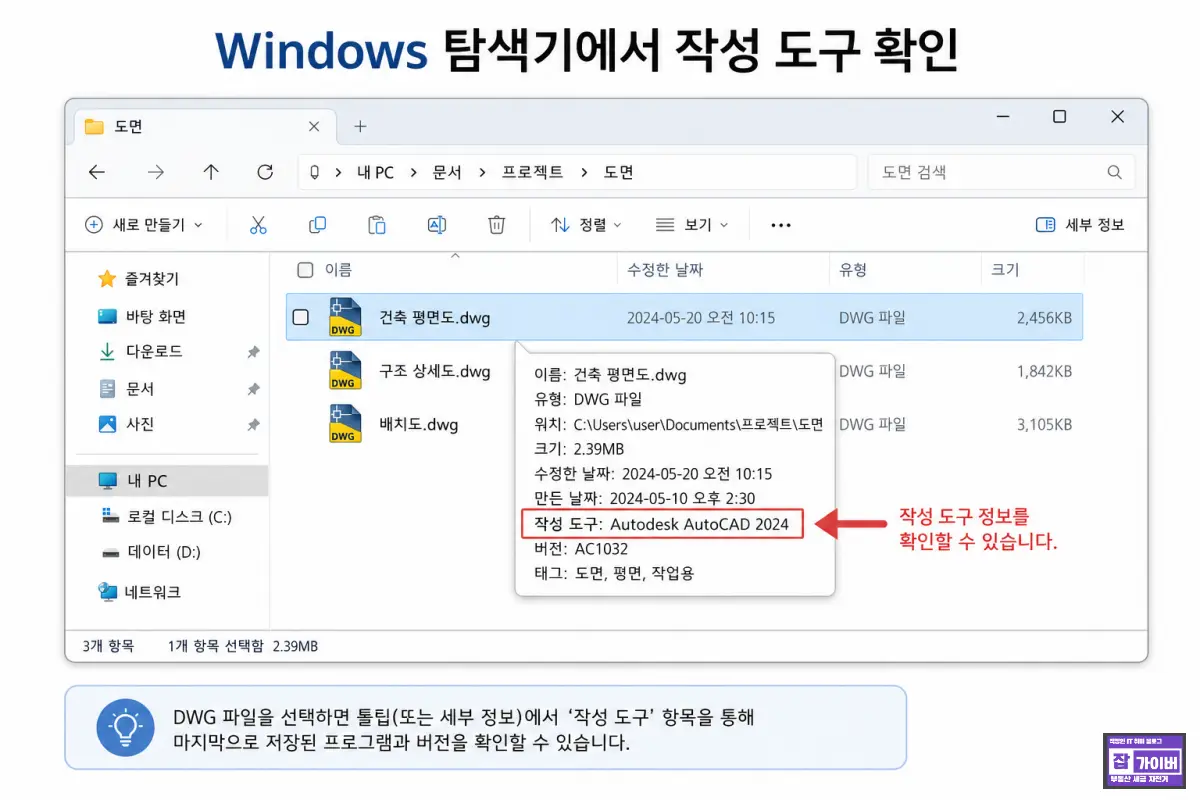

파일 탐색기에서 DWG 파일 위에 마우스를 올리면 파일 정보 툴팁이 표시될 수 있습니다.

여기서 작성 도구, Created By 또는 비슷한 항목이 있다면 마지막 저장에 사용된 프로그램 정보를 확인할 수 있습니다.

다만 이 정보는 파일을 마지막으로 저장한 환경에 따라 표시되지 않을 수 있고, AutoCAD 외에 호환 CAD 프로그램이나 변환 프로그램으로 저장한 경우에도 달라질 수 있습니다.

메모장에서 AutoCAD 문자열 검색

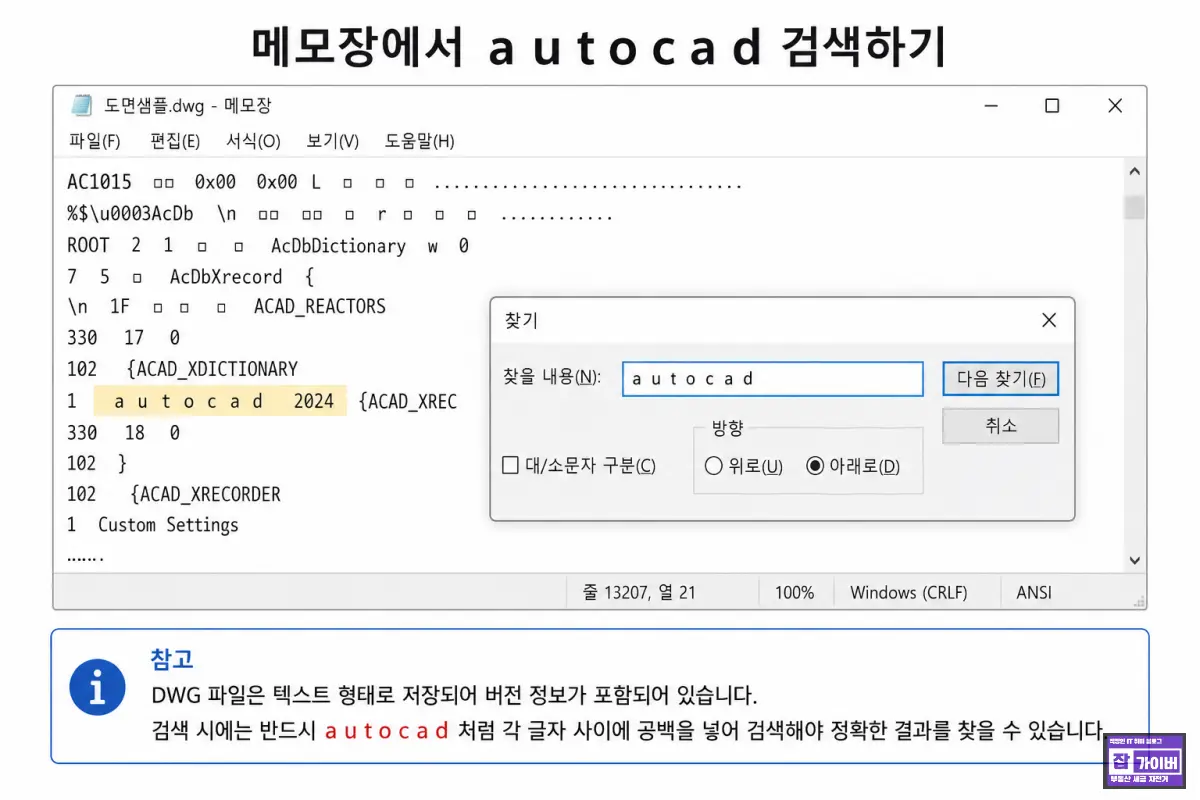

메모장으로 DWG 파일을 연 뒤 Ctrl + F를 눌러 a u t o c a d를 검색합니다.

여기서 중요한 점은 글자 사이에 공백을 넣어 검색하는 것입니다.

검색 결과 주변에서 AutoCAD 버전 또는 저장 프로그램 관련 문자열이 보일 수 있습니다. 하지만 DWG는 바이너리 구조라 정보가 깨져 보일 수 있으므로, 이 방법은 어디까지나 참고용 확인 방법으로 활용하는 것이 좋습니다.

최신 버전 도면이 열리지 않을 때 해결 방법

도면 버전을 확인했다면 다음은 호환성 문제를 해결할 차례입니다. 가장 안정적인 순서는 아래와 같습니다.

1. 파일을 보낸 사람에게 하위 버전 DWG로 저장 요청
2. 상대방 AutoCAD에서 SAVEAS 명령 실행
3. 파일 형식을 AutoCAD 2013 DWG 또는 협의한 버전으로 선택
4. 외부참조, 글꼴, CTB, SHX 파일도 함께 전달받기
5. 그래도 열리지 않으면 DWG TrueView 같은 변환 도구로 형식 변환 시도

실무 팁: 거래처나 협력사에 DWG를 보낼 때는 “AutoCAD 2013 DWG 형식으로 저장해 주세요”처럼 구체적으로 요청하는 것이 좋습니다. 단순히 “낮은 버전으로 저장해 주세요”라고 하면 서로 다른 기준으로 저장돼 다시 열리지 않는 상황이 생길 수 있습니다.

오토캐드 버전 확인 자주 묻는 질문

AC1032는 AutoCAD 몇 버전인가요?

AC1032는 AutoCAD 2018 형식 계열 코드입니다. Autodesk 기준으로 AutoCAD 2018부터 2024까지 같은 DWG 형식을 사용합니다.

AC1027 파일은 AutoCAD 2016에서 열 수 있나요?

가능합니다. AC1027은 AutoCAD 2013부터 2017까지 사용하는 DWG 형식이므로 AutoCAD 2016에서도 열 수 있습니다.

DWG 파일을 메모장으로 열어도 괜찮나요?

확인만 하고 저장하지 않으면 괜찮습니다. 단, 메모장에서 내용을 수정하거나 저장하면 DWG 파일이 손상될 수 있으므로 반드시 읽기 전용 확인 용도로만 사용해야 합니다.

같은 DWG 형식인데 파일이 열리지 않는 이유는 무엇인가요?

외부참조(Xref), 프록시 객체, 글꼴, 플러그인 객체, 손상된 파일, 변환 오류 등이 원인일 수 있습니다. DWG 버전만 맞는다고 모든 도면 요소가 완벽하게 호환되는 것은 아닙니다.

DWG 파일을 열 수 없을 때는 먼저 메모장으로 파일 맨 앞의 AC 코드를 확인하면 원인을 빠르게 좁힐 수 있습니다. 특히 협력업체와 도면을 자주 주고받는 환경이라면 AC1027과 AC1032의 차이만 알아도 호환성 문제를 상당수 줄일 수 있습니다.

정확한 작성 프로그램까지 확인해야 한다면 Windows 탐색기의 작성 도구 정보와 메모장 검색 결과를 함께 보고, 중요한 생산 도면이라면 상대방에게 사용 AutoCAD 버전과 저장 형식을 직접 확인하는 것이 가장 확실합니다.

참고 자료: Autodesk AutoCAD 도면 형식 버전 코드
