AutoCAD와 Excel을 연동하여 Excel에서 작성한 데이터를 AutoCAD 도면에 실시간으로 반영할 수 있는 기능은 도면 작업 시 매우 유용합니다.

엑셀 표 - 오토캐드 실시간 연동 표 불러오기 데이터링크

특히 부품 목록, 계산표, 데이터 분석표 등을 실시간으로 업데이트하여 도면과 일치시키는 작업에 효과적이기 때뭉네 오토캐드 Mechanical 2016 버전을 기준으로 Excel 데이터를 AutoCAD로 연동하는 방법을 알아보도록 하겠습니다.

1. 데이터 링크 설정

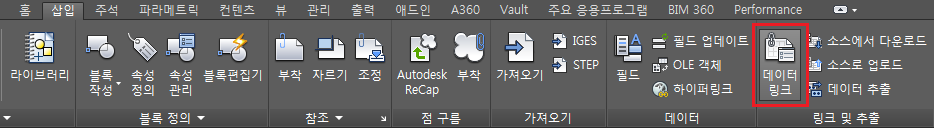

삽입 탭 > 링크 및 추출에서 데이터 링크 아이콘을 클릭합니다.

2. 데이터 링크 관리자 설정

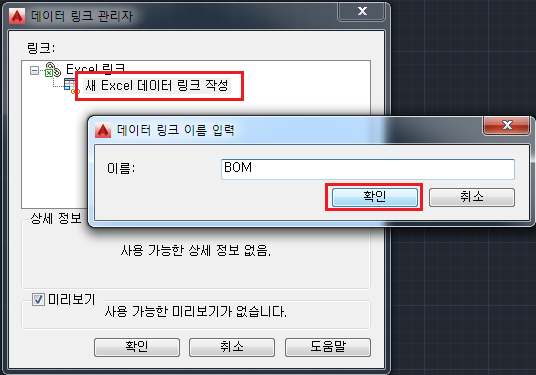

데이터 링크 관리자 창이 열리면 새 Excel 데이터 링크 작성을 선택한 후 원하는 이름을 입력하고 확인을 클릭합니다.

3. Excel 파일 선택

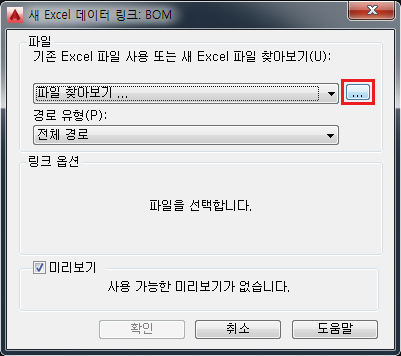

• 새 Excel 데이터 링크 창에서 파일 찾아보기 버튼 옆의 (...) 아이콘을 클릭합니다.

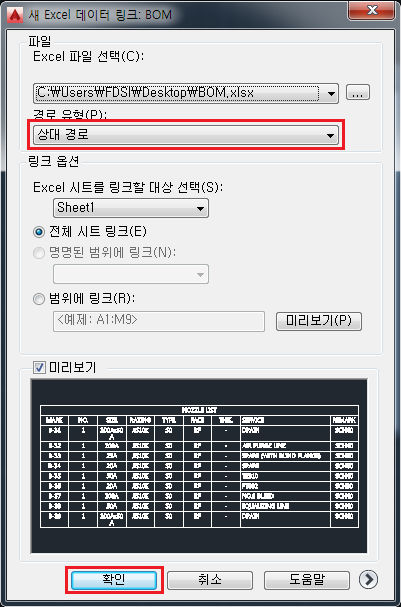

• 저장해둔 Excel 파일을 선택한 후 경로 유형을 상대 경로로 변경하고 확인을 누릅니다. 이렇게 하면 파일의 위치가 변경되더라도 데이터 링크가 유지됩니다.

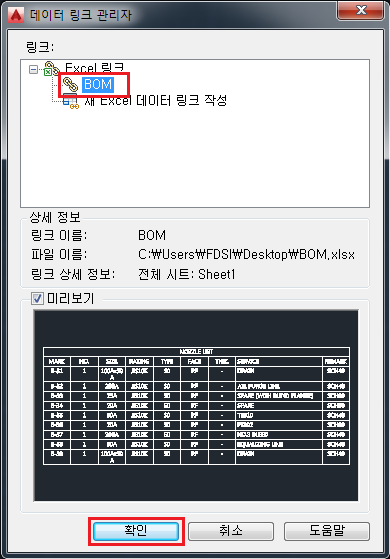

데이터 링크 관리자 창에 선택한 Excel 파일의 이름이 나타나는 것을 확인하고 확인을 누릅니다.

5. 도면에 Excel 테이블 삽입

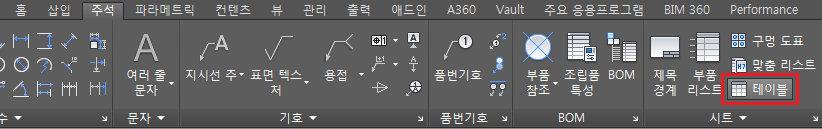

• 주석 탭 > 시트 > 테이블 아이콘을 선택합니다.

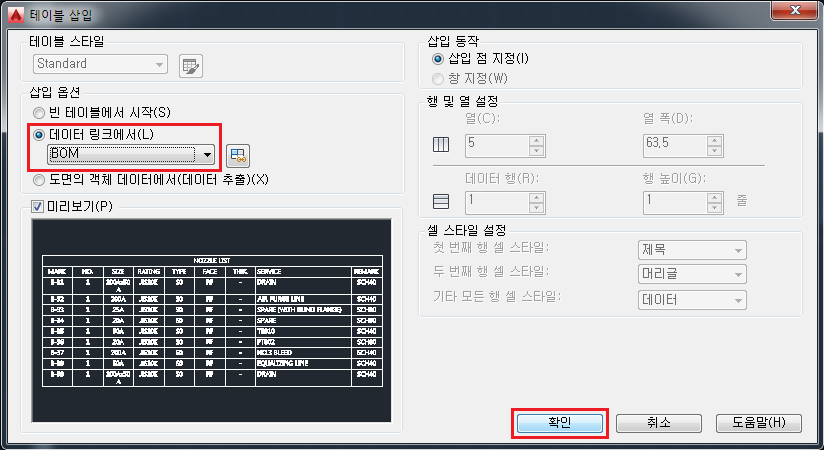

• 테이블 삽입 창이 열리면 삽입 옵션에서 데이터 링크에서를 선택하고 앞서 저장해둔 파일을 선택합니다.

6. 도면에 테이블 배치

• 도면에서 원하는 위치에 테이블을 지정하면 선택한 Excel 데이터가 AutoCAD에 삽입된 것을 확인할 수 있습니다.

7. Excel 파일 수정 및 업데이트

• Excel 파일 내의 데이터를 수정하고 저장합니다.
• AutoCAD에서 연결된 테이블을 선택한 후 마우스 오른쪽 버튼을 클릭하여 테이블 데이터 링크 업데이트를 선택합니다.
• AutoCAD의 도면에서도 Excel에서 수정한 내용이 실시간으로 반영되는 것을 확인할 수 있습니다.

이와 같은 방법을 통해 Excel 데이터를 AutoCAD 도면에 실시간으로 연동하면, 도면과 표가 항상 일관되게 유지되며, 도면 작업의 효율성을 크게 높일 수 있습니다.

AutoCAD 부품 리스트를 Excel 파일로 내보내기

AutoCAD에서 작성한 부품 리스트를 Excel 파일로 내보내는 기능을 통해 도면의 데이터를 외부에서 분석하거나 공유할 수 있습니다. 이 방법 역시 AutoCAD Mechanical 2016 버전을 기준으로 설명합니다.

1. 부품 리스트 생성

1. 홈 탭 > 주석 > BOM 아이콘을 확장한 후 부품 리스트를 선택합니다. (이미 부품 스케치를 작성한 상태에서 진행합니다.)
2. 명령창에 BOM 지정 명령이 나타나면 Enter를 누릅니다.
3. 부품 리스트 창이 열리면 확인을 누르고 원하는 위치에 배치하여 부품 리스트를 작성합니다.

2. 부품 리스트 내보내기

• 주석 탭 > 시트 > 부품 리스트 아이콘을 선택합니다. 이미 작성해둔 부품 리스트를 더블 클릭해도 동일하게 접근할 수 있습니다.
• 명령창에 다시 BOM 지정 명령이 나타나면 Enter를 누릅니다.
• 부품 리스트 창이 열리면 왼쪽 상단의 내보내기 버튼을 선택합니다.

5. Excel 형식으로 저장

• 파일 형식을 **Excel 파일(.xls)**로 선택하고, 파일 이름을 입력한 뒤 저장을 누릅니다.
• 저장이 완료되면 부품 리스트 창을 취소하여 종료합니다.

이렇게 오토캐드의 부품 리스트를 Excel 파일로 손쉽게 내보낼 수 있으며, 이는 외부 프로그램과 연동하거나, 추가적인 데이터 분석에 유용하게 사용될 수 있습니다.

AutoCAD와 Excel을 연동하여 데이터를 실시간으로 관리하고, 도면 데이터를 엑셀로 내보내는 것은 효율적인 도면 작업과 데이터 관리를 가능하게 합니다.

Excel 파일의 업데이트가 자동으로 반영되기 때문에 작업 중에 데이터를 쉽게 수정하고 최신 정보를 유지할 수 있어, 작업의 정확성과 효율성을 높이는 데 큰 도움이 됩니다.
