오토캐드 복사 붙여넣기 중복 정의된 블록 이름 바꾸기

오토캐드 도면 작업 시 중복 정의된 블록이 붙여넣기 작업을 방해할 때 해결 방법에 대해 다루고 있습니다. 도면에서 Ctrl + C 및 Ctrl + V로 블록을 붙여넣을 때 중복된 블록으로 인해 작업이 실패하는 상황에서 블록 이름을 효율적으로 일괄 변경하는 방법을 소개합니다. 이를 통해 작업의 효율성을 크게 향상시킬 수 있습니다.

오토캐드 복사 붙여넣기 중복 정의된 블록 이름 바꾸기


오토캐드에서 중복 정의된 블록으로 인해 캐드 도면 작업 중 붙여넣기가 실패하는 경우, 블록 이름을 일괄 변경하여 문제를 해결할 수 있습니다. 이

먼저, 붙여넣을 도면에서 명령어 "RENAME"을 실행하며 오토캐드 실행상태에서 키보드에서 "rename"을 입력한 후 엔터 키를 누릅니다.

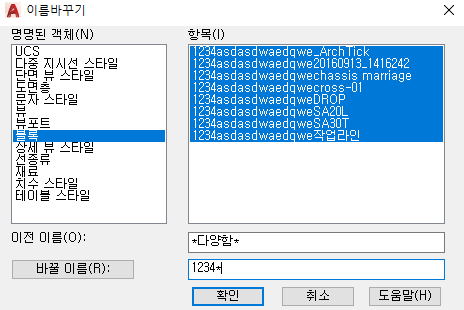

실행하면 다음과 같은 창이 표시됩니다. 왼쪽에는 객체 블록을 선택할 수 있는 목록이 나타나고, 오른쪽에는 해당 블록들의 항목이 나열됩니다.

오토캐드 이름바꾸기

원하는 블록을 선택하고, 모든 항목을 선택한 다음, "맨 밑 바꿀 이름" 칸에 원하는 새로운 이름을 입력합니다. 예를 들어, "1234*"를 입력하면 모든 블록 이름 앞에 "1234"가 붙게 됩니다.

마지막으로, 변경 사항을 적용하기 위해 "완료" 버튼을 클릭합니다.

컴퓨터 지원 설계 소프트웨어(CAD)는 다양한 엔지니어링 및 설계 작업에 필수적입니다. 하지만 CAD 도면 작업 중에는 종종 블록을 복사하고 붙여넣기하는 과정에서 중복된 블록으로 인한 문제가 발생할 수 있습니다. 이 문제는 도면의 정확성을 저하시키고 생산성을 떨어뜨릴 수 있으며 이러한 상황에서 "RENAME" 명령어는 중요한 역할을 합니다. 이 명령어를 사용하여 중복된 블록을 신속하게 정리하고 블록 이름을 일괄적으로 변경할 수 있습니다.
